Пристрій для активного вентилювання сільськогосподарських культур

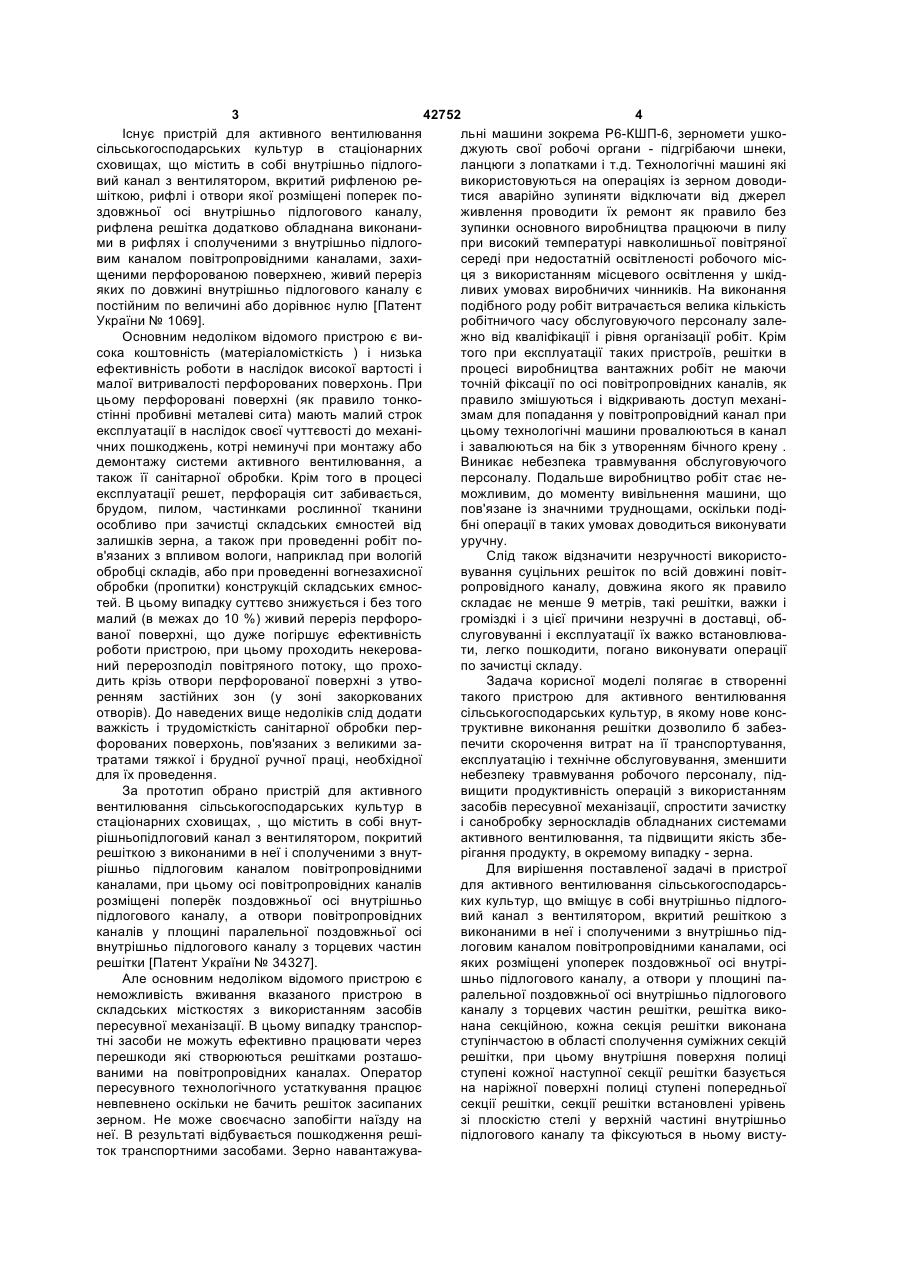

Пристрій для активного вентилювання сільськогосподарських культур, що містить внутрішньопідлоговий канал із вентилятором, покритий решіткою з виконаними в ній і сполученими з внутрішньопідлоговим каналом повітропровідними 3 42752 4 Існує пристрій для активного вентилювання льні машини зокрема Р6-КШП-6, зерномети ушкосільськогосподарських культур в стаціонарних джують свої робочі органи - підгрібаючи шнеки, сховищах, що містить в собі внутрішньо підлоголанцюги з лопатками і т.д. Технологічні машині які вий канал з вентилятором, вкритий рифленою ревикористовуються на операціях із зерном доводишіткою, рифлі і отвори якої розміщені поперек потися аварійно зупиняти відключати від джерел здовжньої осі внутрішньо підлогового каналу, живлення проводити їх ремонт як правило без рифлена решітка додатково обладнана виконанизупинки основного виробництва працюючи в пилу ми в рифлях і сполученими з внутрішньо підлогопри високий температурі навколишньої повітряної вим каналом повітропровідними каналами, захисереді при недостатній освітленості робочого місщеними перфорованою поверхнею, живий переріз ця з використанням місцевого освітлення у шкідяких по довжині внутрішньо підлогового каналу є ливих умовах виробничих чинників. На виконання постійним по величині або дорівнює нулю [Патент подібного роду робіт витрачається велика кількість України № 1069]. робітничого часу обслуговуючого персоналу залеОсновним недоліком відомого пристрою є вижно від кваліфікації і рівня організації робіт. Крім сока коштовність (матеріаломісткість ) і низька того при експлуатації таких пристроїв, решітки в ефективність роботи в наслідок високої вартості і процесі виробництва вантажних робіт не маючи малої витривалості перфорованих поверхонь. При точній фіксації по осі повітропровідних каналів, як цьому перфоровані поверхні (як правило тонкоправило змішуються і відкривають доступ механістінні пробивні металеві сита) мають малий строк змам для попадання у повітропровідний канал при експлуатації в наслідок своєї чуттєвості до механіцьому технологічні машини провалюються в канал чних пошкоджень, котрі неминучі при монтажу або і завалюються на бік з утворенням бічного крену . демонтажу системи активного вентилювання, а Виникає небезпека травмування обслуговуючого також її санітарної обробки. Крім того в процесі персоналу. Подальше виробництво робіт стає неексплуатації решет, перфорація сит забивається, можливим, до моменту вивільнення машини, що брудом, пилом, частинками рослинної тканини пов'язане із значними труднощами, оскільки подіособливо при зачистці складських ємностей від бні операції в таких умовах доводиться виконувати залишків зерна, а також при проведенні робіт поуручну. в'язаних з впливом вологи, наприклад при вологій Слід також відзначити незручності використообробці складів, або при проведенні вогнезахисної вування суцільних решіток по всій довжині повітобробки (пропитки) конструкцій складських ємносропровідного каналу, довжина якого як правило тей. В цьому випадку суттєво знижується і без того складає не менше 9 метрів, такі решітки, важки і малий (в межах до 10 %) живий переріз перфорогроміздкі і з цієї причини незручні в доставці, обваної поверхні, що дуже погіршує ефективність слуговуванні і експлуатації їх важко встановлювароботи пристрою, при цьому проходить некеровати, легко пошкодити, погано виконувати операції ний перерозподіл повітряного потоку, що прохопо зачистці складу. дить крізь отвори перфорованої поверхні з утвоЗадача корисної моделі полягає в створенні ренням застійних зон (у зоні закоркованих такого пристрою для активного вентилювання отворів). До наведених вище недоліків слід додати сільськогосподарських культур, в якому нове консважкість і трудомісткість санітарної обробки пертруктивне виконання решітки дозволило б забезфорованих поверхонь, пов'язаних з великими запечити скорочення витрат на її транспортування, тратами тяжкої і брудної ручної праці, необхідної експлуатацію і технічне обслуговування, зменшити для їх проведення. небезпеку травмування робочого персоналу, підЗа прототип обрано пристрій для активного вищити продуктивність операцій з використанням вентилювання сільськогосподарських культур в засобів пересувної механізації, спростити зачистку стаціонарних сховищах, , що містить в собі внуті санобробку зерноскладів обладнаних системами рішньопідлоговий канал з вентилятором, покритий активного вентилювання, та підвищити якість зберешіткою з виконаними в неї і сполученими з внутрігання продукту, в окремому випадку - зерна. рішньо підлоговим каналом повітропровідними Для вирішення поставленої задачі в пристрої каналами, при цьому осі повітропровідних каналів для активного вентилювання сільськогосподарсьрозміщені поперёк поздовжньої осі внутрішньо ких культур, що вміщує в собі внутрішньо підлогопідлогового каналу, а отвори повітропровідних вий канал з вентилятором, вкритий решіткою з каналів у площині паралельної поздовжньої осі виконаними в неї і сполученими з внутрішньо підвнутрішньо підлогового каналу з торцевих частин логовим каналом повітропровідними каналами, осі решітки [Патент України № 34327]. яких розміщені упоперек поздовжньої осі внутріАле основним недоліком відомого пристрою є шньо підлогового каналу, а отвори у площині панеможливість вживання вказаного пристрою в ралельної поздовжньої осі внутрішньо підлогового складських місткостях з використанням засобів каналу з торцевих частин решітки, решітка викопересувної механізації. В цьому випадку транспорнана секційною, кожна секція решітки виконана тні засоби не можуть ефективно працювати через ступінчастою в області сполучення суміжних секцій перешкоди які створюються решітками розташорешітки, при цьому внутрішня поверхня полиці ваними на повітропровідних каналах. Оператор ступені кожної наступної секції решітки базується пересувного технологічного устаткування працює на наріжної поверхні полиці ступені попередньої невпевнено оскільки не бачить решіток засипаних секції решітки, секції решітки встановлені урівень зерном. Не може своєчасно запобігти наїзду на зі плоскістю стелі у верхній частині внутрішньо неї. В результаті відбувається пошкодження решіпідлогового каналу та фіксуються в ньому вистуток транспортними засобами. Зерно навантажува 5 42752 6 пами з. торцевих частин розташованих по краях урівень зі плоскістю стелі 3 та фіксуються в ньому секцій решітки. виступами 9 з торцевих частин розташованих по Сукупність суттєвих ознак корисної моделі докраях секцій решітки. зволяє одержать вищезгаданий технічний резульПристрій працює наступним чином. тат завдяки забезпеченню рівної поверхні площиПовітря яке надходить від вентилятора 4 по ни підлоги в зерносховищах, виключенню внутрішньо підлоговому каналу 2, завдяки повітперешкод для виробництва операцій із зерном ропровідним каналам 5 виходить скрізь отвори 6 з зерно навантажувальними машинами, скороченню торцевих частин решітки 1 у зернову насип, рівновитрат на експлуатацію і технічне обслуговування, мірно розподіляючись по всьому об'єму зернового а також на роботи по монтажу-демонтажу решіток насипу, забезпечуючи її активне вентилювання. активного вентилювання і санітарній обробці При цьому решітка активного вентилювання встаскладської місткості, створенню безпечних умов новлена урівень з площиною підлоги 3 і надійно праці обслуговуючому персоналу, підвищенню зафіксована від зсуву виступами 9 з торцевих часпродуктивності праці і скороченню аварій через тин решітки та забезпечує високопродуктивну і пошкодження робочих органів машин. безпечну роботу для зерно навантажувальних На Фіг.1 зображена секція решітки для активмашин оскільки не виступає над поверхнею підлоного вентилювання сільськогосподарських культур ги не створює перешкод для засобів пересувної загальний вигляд; на Фіг.2 схема з'єднання суміжмеханізації і не зміщується з повітропідвідного них секцій решітки розташованих у внутрішньо каналу тим самим виключаючи небезпеку бічного підлоговому каналі; на Фіг.3 - загальна схема розкрену машини і травмування її робочих органів. міщення пристрою для активного вентилювання в Східчасте виконання місць з'єднання сусідніх діляскладському приміщенні. нок решіток при якому внутрішня поверхня 7 полиПристрій вміщує в собі решітку що складаєтьці ступені кожної наступної секції решітки базується з секцій 1, розташованих у верхній частині внуся на наріжної поверхні 8 полиці ступені трішньо підлогового каналу 2 зробленого на підлопопередньої секції решітки, забезпечує запобіганги З, що вентилюється, вентилятором 4. В секції ня розсипу зерна в порожнину повітропровідного решітки 1 виконані повітропровідні канали 5, осі каналу і створює необхідні умови .для найефектияких розміщені упоперек поздовжньої осі внутрівнішого ведення процесу активного вентилювання. шньо підлогового каналу, з отворами 6 розміщеЗапропонована конструкція пристрою для акними у площині паралельної поздовжньої осі внуттивного вентилювання забезпечує високу ефектирішньо підлогового каналу з торцевих частин вність процесу активного вентилювання, при істотрешітки. Кожна секція 1 решітки виконана ступінному спрощенні виробництва внутрішньо частою в області сполучення суміжних секцій рескладських робіт із зерном зв'язаних з використаншітки, при цьому внутрішня поверхня 7 полиці стуням засобів пересувної механізації а також покрапені кожної наступної секції решітки базується на щує умови роботи обслуговуючого персоналу, піднаріжної поверхні 8 полиці ступені попередньої вищує продуктивність праці і скорочує витрати на секції решітки, секції решітки у каналі встановлені ремонт і технічне обслуговування устаткування. 7 Комп’ютерна верстка Г. Паяльніков 42752 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
