Диференціальна газоліфтна установка рилова б.м. і ко

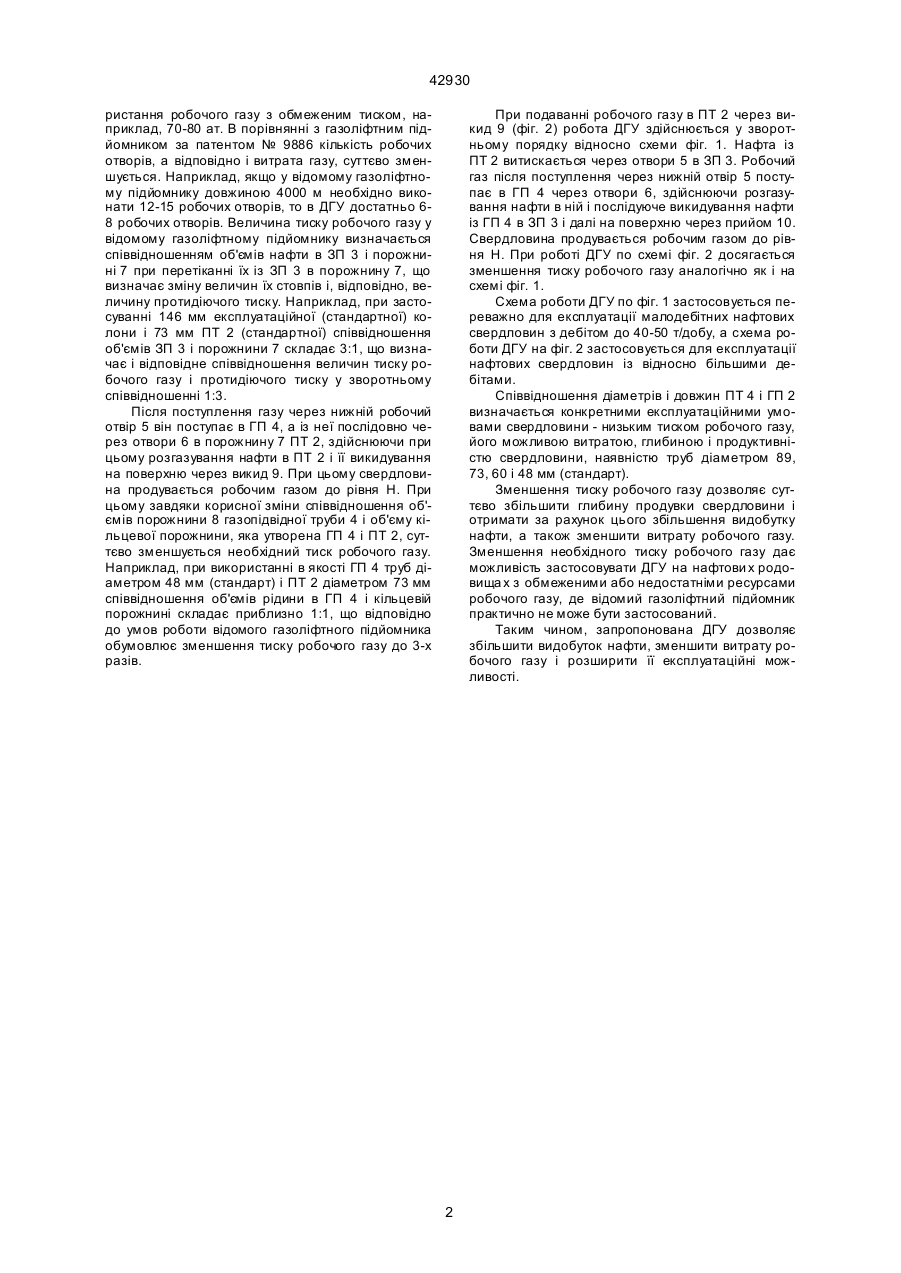

Диференціальна газоліфтна установка, яка містить розміщену в експлуатаційній колоні підйомну трубу з робочими отворами, газопідвід і викид, яка відрізняє ться тим, що в підйомній трубі додатково розміщена газопідвідна труба з закріпленням її на підйомній трубі таким чином, що в місці закріплення її на підйомній трубі вона гідравлічно сполучена з затрубним простором свердловини, а її низ - з порожниною підйомної труби, робочі отвори на підйомній трубі виконані тільки над місцем закріплення на ній газопідвідної труби і на газопідвідній трубі виконані робочі отвори. (19) (21) 2000010268 (22) 18.01.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Рилов Борис Михайлович, Зарубін Юрій Олександрович, Лилак Микола Миколайович, Копичко Володимир Степанович, Цвик Богдан Миколайович, Панков В'ячеслав Анатолійович, Кононюк Борис Андронович (73) Рилов Борис Михайлович, U A 42930 ристання робочого газу з обмеженим тиском, наприклад, 70-80 ат. В порівнянні з газоліфтним підйомником за патентом № 9886 кількість робочих отворів, а відповідно і витрата газу, суттєво зменшується. Наприклад, якщо у відомому газоліфтному підйомнику довжиною 4000 м необхідно виконати 12-15 робочих отворів, то в ДГУ достатньо 68 робочих отворів. Величина тиску робочого газу у відомому газоліфтному підйомнику визначається співвідношенням об'ємів нафти в ЗП 3 і порожнині 7 при перетіканні їх із ЗП 3 в порожнину 7, що визначає зміну величин їх стовпів і, відповідно, величину протидіючого тиску. Наприклад, при застосуванні 146 мм експлуатаційної (стандартної) колони і 73 мм ПТ 2 (стандартної) співвідношення об'ємів ЗП 3 і порожнини 7 складає 3:1, що визначає і відповідне співвідношення величин тиску робочого газу і протидіючого тиску у зворотньому співвідношенні 1:3. Після поступлення газу через нижній робочий отвір 5 він поступає в ГП 4, а із неї послідовно через отвори 6 в порожнину 7 ПТ 2, здійснюючи при цьому розгазування нафти в ПТ 2 і її викидування на поверхню через викид 9. При цьому свердловина продувається робочим газом до рівня Н. При цьому завдяки корисної зміни співвідношення об'ємів порожнини 8 газопідвідної труби 4 і об'єму кільцевої порожнини, яка утворена ГП 4 і ПТ 2, суттєво зменшується необхідний тиск робочого газу. Наприклад, при використанні в якості ГП 4 труб діаметром 48 мм (стандарт) і ПТ 2 діаметром 73 мм співвідношення об'ємів рідини в ГП 4 і кільцевій порожнині складає приблизно 1:1, що відповідно до умов роботи відомого газоліфтного підйомника обумовлює зменшення тиску робочого газу до 3-х разів. При подаванні робочого газу в ПТ 2 через викид 9 (фіг. 2) робота ДГУ здійснюється у зворотньому порядку відносно схеми фіг. 1. Нафта із ПТ 2 витискається через отвори 5 в ЗП 3. Робочий газ після поступлення через нижній отвір 5 поступає в ГП 4 через отвори 6, здійснюючи розгазування нафти в ній і послідуюче викидування нафти із ГП 4 в ЗП 3 і далі на поверхню через прийом 10. Свердловина продувається робочим газом до рівня Н. При роботі ДГУ по схемі фіг. 2 досягається зменшення тиску робочого газу аналогічно як і на схемі фіг. 1. Схема роботи ДГУ по фіг. 1 застосовується переважно для експлуатації малодебітних нафтових свердловин з дебітом до 40-50 т/добу, а схема роботи ДГУ на фіг. 2 застосовується для експлуатації нафтових свердловин із відносно більшими дебітами. Співвідношення діаметрів і довжин ПТ 4 і ГП 2 визначається конкретними експлуатаційними умовами свердловини - низьким тиском робочого газу, його можливою витратою, глибиною і продуктивністю свердловини, наявністю труб діаметром 89, 73, 60 і 48 мм (стандарт). Зменшення тиску робочого газу дозволяє суттєво збільшити глибину продувки свердловини і отримати за рахунок цього збільшення видобутку нафти, а також зменшити витрату робочого газу. Зменшення необхідного тиску робочого газу дає можливість застосовувати ДГУ на нафтови х родовища х з обмеженими або недостатніми ресурсами робочого газу, де відомий газоліфтний підйомник практично не може бути застосований. Таким чином, запропонована ДГУ дозволяє збільшити видобуток нафти, зменшити витрату робочого газу і розширити її експлуатаційні можливості. 2 42930 Фіг. 1 Фіг. 2 3 42930 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
