Гідромеханічний пакер для газоліфтної свердловини

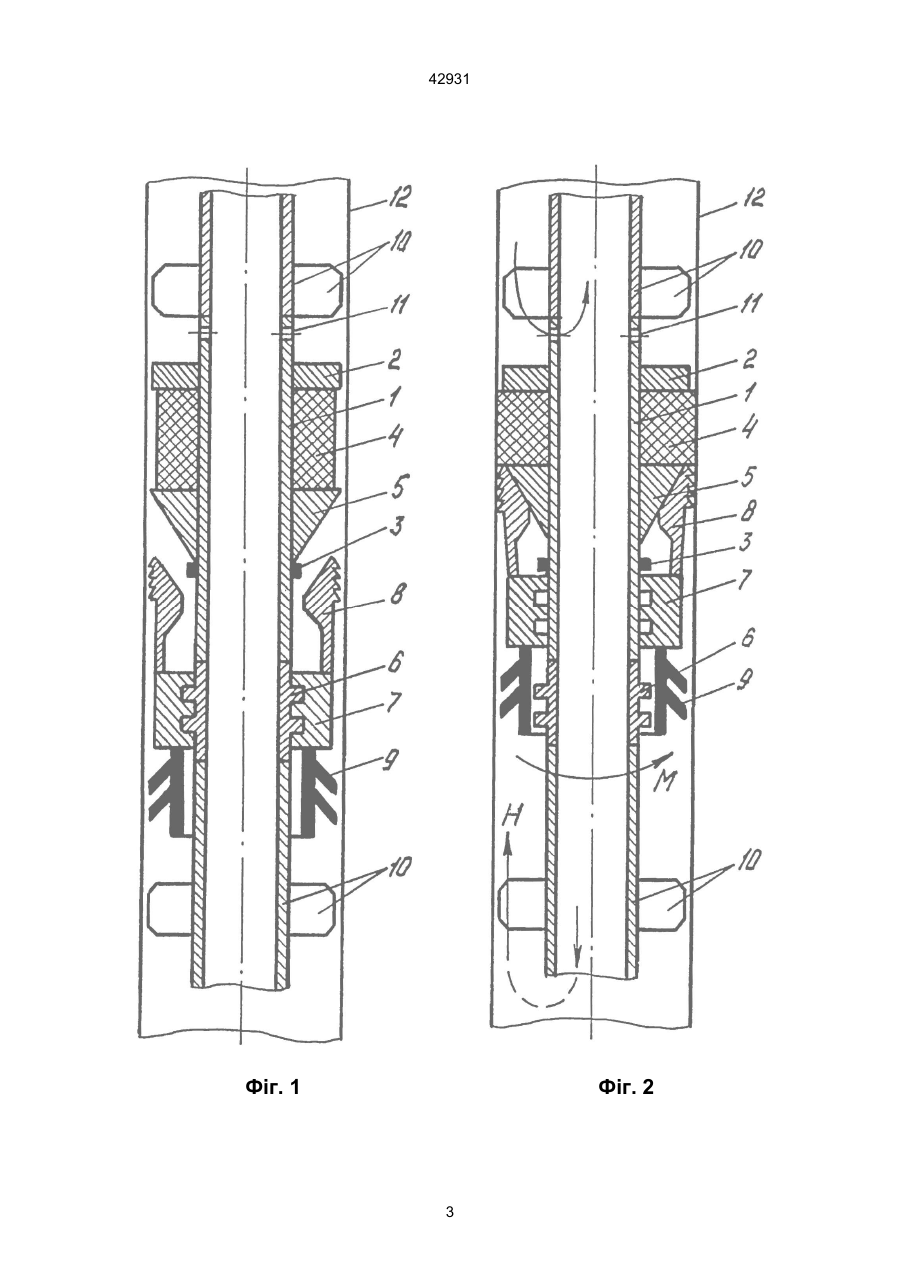

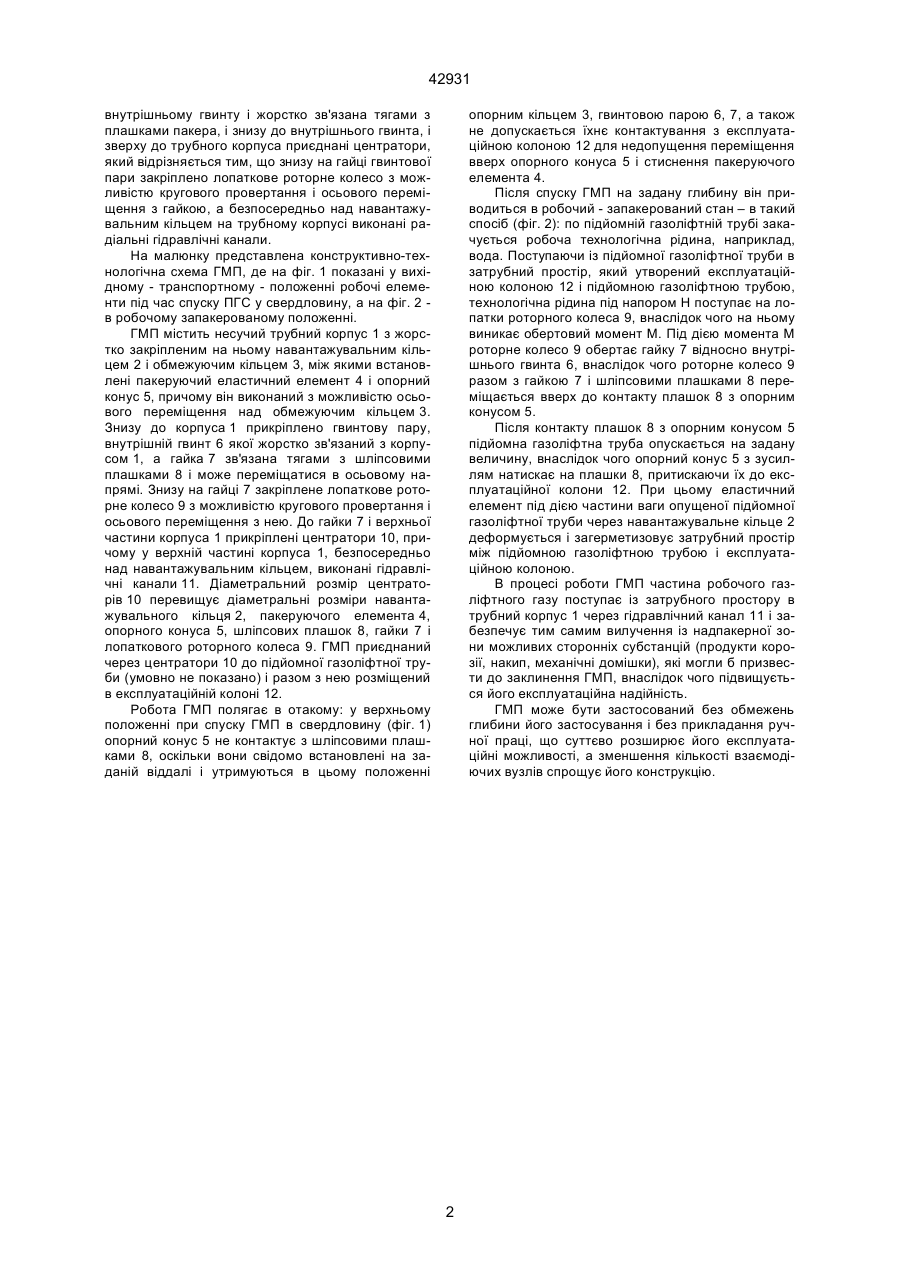

Гідромеханічний пакер для газоліфтної свердловини, який містить встановлений в експлуатаційній колоні трубний корпус з закріпленими на ньому навантажувальним кільцем і обмежуючим кільцем, між якими розміщені пакеруючий еласти 42931 внутрішньому гвинту і жорстко зв'язана тягами з плашками пакера, і знизу до внутрішнього гвинта, і зверху до трубного корпуса приєднані центратори, який відрізняється тим, що знизу на гайці гвинтової пари закріплено лопаткове роторне колесо з можливістю кругового провертання і осьового переміщення з гайкою, а безпосередньо над навантажувальним кільцем на трубному корпусі виконані радіальні гідравлічні канали. На малюнку представлена конструктивно-технологічна схема ГМП, де на фіг. 1 показані у вихідному - транспортному - положенні робочі елементи під час спуску ПГС у свердловину, а на фіг. 2 в робочому запакерованому положенні. ГМП містить несучий трубний корпус 1 з жорстко закріпленим на ньому навантажувальним кільцем 2 і обмежуючим кільцем 3, між якими встановлені пакеруючий еластичний елемент 4 і опорний конус 5, причому він виконаний з можливістю осьового переміщення над обмежуючим кільцем 3. Знизу до корпуса 1 прикріплено гвинтову пару, внутрішній гвинт 6 якої жорстко зв'язаний з корпусом 1, а гайка 7 зв'язана тягами з шліпсовими плашками 8 і може переміщатися в осьовому напрямі. Знизу на гайці 7 закріплене лопаткове роторне колесо 9 з можливістю кругового провертання і осьового переміщення з нею. До гайки 7 і верхньої частини корпуса 1 прикріплені центратори 10, причому у верхній частині корпуса 1, безпосередньо над навантажувальним кільцем, виконані гідравлічні канали 11. Діаметральний розмір центраторів 10 перевищує діаметральні розміри навантажувального кільця 2, пакеруючого елемента 4, опорного конуса 5, шліпсових плашок 8, гайки 7 і лопаткового роторного колеса 9. ГМП приєднаний через центратори 10 до підйомної газоліфтної труби (умовно не показано) і разом з нею розміщений в експлуатаційній колоні 12. Робота ГМП полягає в отакому: у верхньому положенні при спуску ГМП в свердловину (фіг. 1) опорний конус 5 не контактує з шліпсовими плашками 8, оскільки вони свідомо встановлені на заданій віддалі і утримуються в цьому положенні опорним кільцем 3, гвинтовою парою 6, 7, а також не допускається їхнє контактування з експлуатаційною колоною 12 для недопущення переміщення вверх опорного конуса 5 і стиснення пакеруючого елемента 4. Після спуску ГМП на задану глибину він приводиться в робочий - запакерований стан – в такий спосіб (фіг. 2): по підйомній газоліфтній трубі закачується робоча технологічна рідина, наприклад, вода. Поступаючи із підйомної газоліфтної труби в затрубний простір, який утворений експлуатаційною колоною 12 і підйомною газоліфтною трубою, технологічна рідина під напором Н поступає на лопатки роторного колеса 9, внаслідок чого на ньому виникає обертовий момент М. Під дією момента М роторне колесо 9 обертає гайку 7 відносно внутрішнього гвинта 6, внаслідок чого роторне колесо 9 разом з гайкою 7 і шліпсовими плашками 8 переміщається вверх до контакту плашок 8 з опорним конусом 5. Після контакту плашок 8 з опорним конусом 5 підйомна газоліфтна труба опускається на задану величину, внаслідок чого опорний конус 5 з зусиллям натискає на плашки 8, притискаючи їх до експлуатаційної колони 12. При цьому еластичний елемент під дією частини ваги опущеної підйомної газоліфтної труби через навантажувальне кільце 2 деформується і загерметизовує затрубний простір між підйомною газоліфтною трубою і експлуатаційною колоною. В процесі роботи ГМП частина робочого газліфтного газу поступає із затрубного простору в трубний корпус 1 через гідравлічний канал 11 і забезпечує тим самим вилучення із надпакерної зони можливих сторонніх субстанцій (продукти корозії, накип, механічні домішки), які могли б призвести до заклинення ГМП, внаслідок чого підвищується його експлуатаційна надійність. ГМП може бути застосований без обмежень глибини його застосування і без прикладання ручної праці, що суттєво розширює його експлуатаційні можливості, а зменшення кількості взаємодіючих вузлів спрощує його конструкцію. 2 42931 Фіг. 1 Фіг. 2 3 42931 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
