Форсунка для зрошування стояка коксової печі

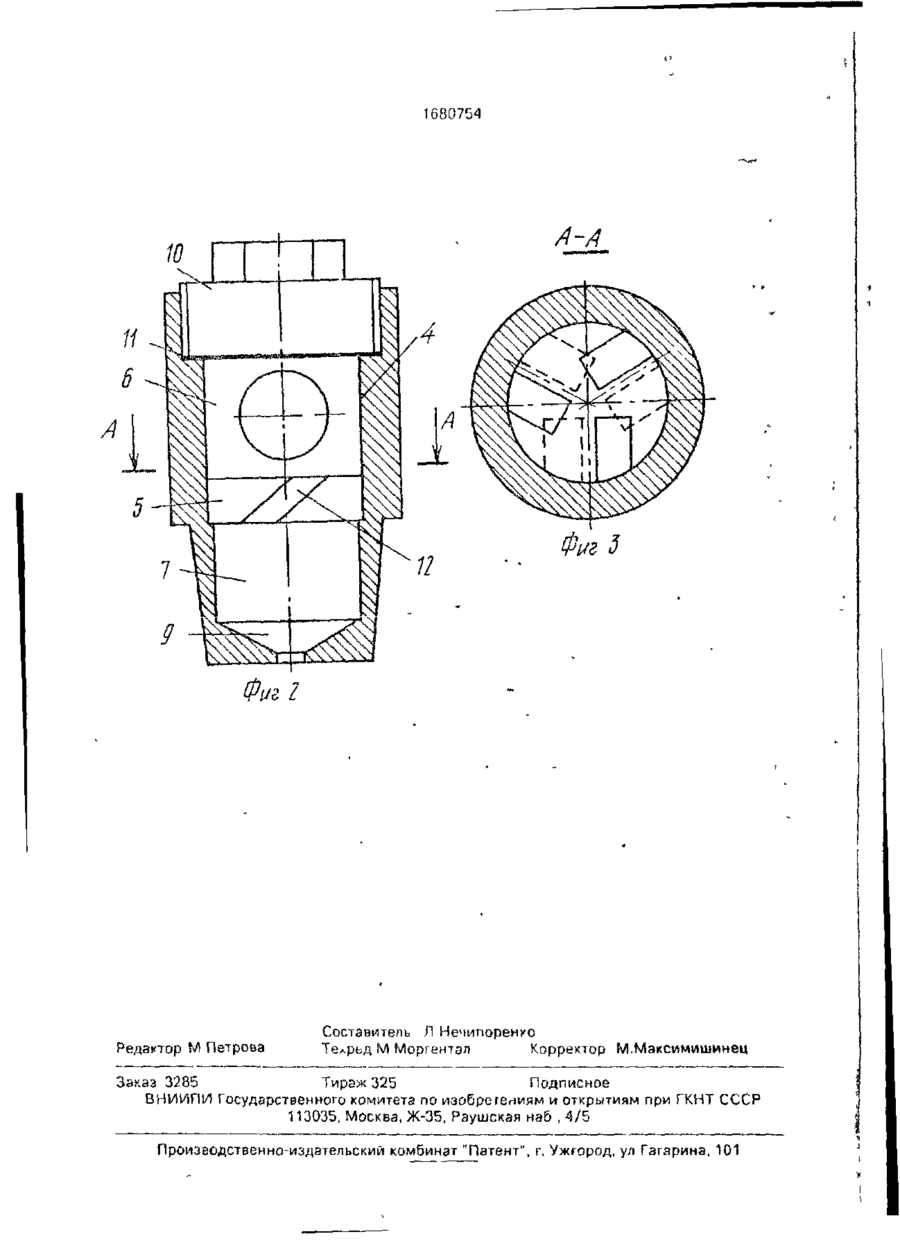

Изобретение относится к коксохимическому производству, Цель изобретения повышение эффективности охлаждения коксового газа при отводе его в газосборник и очистка колена стояка. Форсунка содержит корпус, внутри которого выполнена струеформирующая камера. Внутри последней установлен завихритель с пазами, кото-, рый разделяет камеру на дае равные по объему полости. Пазы завихрителя выполнены е углом наклона к вертикали в пределах 45 - 55°, преимущественно 50°, Корпус имеет крышку, патрубок для подвода воды и сопло. При разделении струеформирующей камеры на две разные по объему полости и выполнении пазов завихритяля под углом 45 - 55° образуется высокий и заполненный факел аммиачной еоды при выходе из сопла форсунки, 3 ил, • IS Изобретение относится к оборудованию коксовых печей, конкретно к форсункам для орошения стояка коксовой печи, предназначенного для отвода газа из коксовой печи в гйзосбпрник, Цель изобретения - повышение эффективности охлаждения коксового газа и очистки колена стояка посредством формирования Факела воды требуемой структуры. На фиг, 1 изображен узел установки форсунки на колене сгаяка коксовой печи; на фиг. 2 - предлагаемая форсунка, продольный разрез; на фиг. 3 - разрез А-А на фиг. 2. Форсунка для орошения содержит установленный на колене 1 стояка 2 корпус 3, имеющий струеформирующую цилиндрическую камеру 4, завихритель 5, установлен в камере 4 и разделяющий ее на равные по объему две полости 6 и Т. патрубок 8 для подвода аммиачной воды в полость 5 камеры 4, сопло 9 для распыления воды, выполненное в виде конического отверстия в торцовой части полости 7 корпуса 3, и крышку 10, выполненную в виде пробки с резьбой и прокладкой 11. Завихритель 5 имеет три паза 12, которые выполнены с углом наклона 45 - 55°, преимущественно 50°, к вертикали. Форсунка работает следующим образом. В период коксований угольной шихты кокосовый газ из камеры коксовой печи через стояк 2 и колено 1 поступает в гаэосборник (не показан}. Одновременно в полость 6 • струеформирующей камеры 4 через патрубок 8 подают аммиачную воду, которая, 1680754 пройдя через пазы 12 эавихрителя 5 пол учают вращательное движение е полости 7 и выходит из сопла 9 заполненным факелом орошая отводящий коксовый газ и омывает внутренние стенки колена 1 стояка 2 и поверхность кпапана 13 При исследовании работы форсунки с эавихрителем пазы которого выполнены под углом 35°, установлено, что при подаче аммиачной воды даплением 1,0 ятм а камеру форсунки при выходе из сопла об разуется факел в вице заполненного конуса че омывающего внутренние стенки колена стояка При работе форсунки с эавыхрителем пазы которого выполнены под углом 45°, образуется факел в виде заполненного конуса, омывающего внутренние стенки коле на стояка в его нижней части При работе форсунки с завмхрителем пазы которого выполнены под утлом 50° образуется факел в виде заполненною конуса, омывающего внутренние стеьки колена стояка в его средней части При работе форс\нки с заверителем пазы которого выполнены под углом 55° образуется факел в виде заполненною конуса омывающего внутренние стенки коле на стояча в его верхней части Таким оорэзом при разделении струе формирующей камеры форсунки на дне рав иые по общему полости и выполнении при этом пазов завихрителч под углом в преде пах 45 55° образуется высокий и заполнен ный факел аммиачной воды при выходе из сопгз форсунки Факел это надежно о^лаж ДЗРТ коксовый газ до треоуемой трмперату ры при его перетоке из камгры л^чи в газосборник и очищает внутренние ронерх носги колене! стояка от графита и фусоіз причрм уїли паї лона илчоп ізвихршрпя 1> Г 5 10 15 20 ?5 30 Я5 10 50 и 55° выбираются в зависимости от места наиоолыиего отложения графита и фусов на внутренних сгенках колена стояка Например, если графит и фусы отлагаются в верхней части пазы ззвиурителя выполняют под углом 55° в средней части - 50°, а в нижней части - 45° Предлагаемая форсунка для орошения стояка коксовой печи по сравнению с известной обеспечивает при низком давлении в аммиакопроводе до 1 атм эффективное охлаждение юксового газа и очистку графита и фусов с внутренней поверхности колена стояка путем образования высокого и заполненного факела аммиачной ооды в колене стояка, который формируется гамерой разделенной завихрителем на две равные по объему попости и имеющей пазы в завихрителе, выполненные с углом наклона 45 55° в вертикали Кроме того предлагаемая форсунка позволяет снизить давление аммиачной воды в коллекторах аммиакопровода с 2 до 1 атм и таким образом снизить расход воды на орошение стоягов коксовой батареи Форму л а изобретения Форсунка для орошения стояка коксовой лечи содержащая корпус со струеформирующеи камерой эавихритель с пазами, установленный в указанной камере, сопло и патрубок для подачи воды, о т л и ч а ю щ а я с я тем, что с целью повышения эффективности охлаждения коксового газа и очистки колена стояка посред п вом формирования факела воды требуемой структуры завихритель размещен с возможностью разделения струеформиру ЮЩРИ камеры ив две равные по объему полости при -этом пазы завихрителя выполнены г углом наклона AS - 55° к вертикали 1680754 Фиг і Редактор М Петрова Составитель Л Нечипоренко Тєлрьд М Моргентзл Корректор М.Максимишинец Заказ 3285 Тираж 325 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Рзушскэя ваЬ , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
