В’яжуче

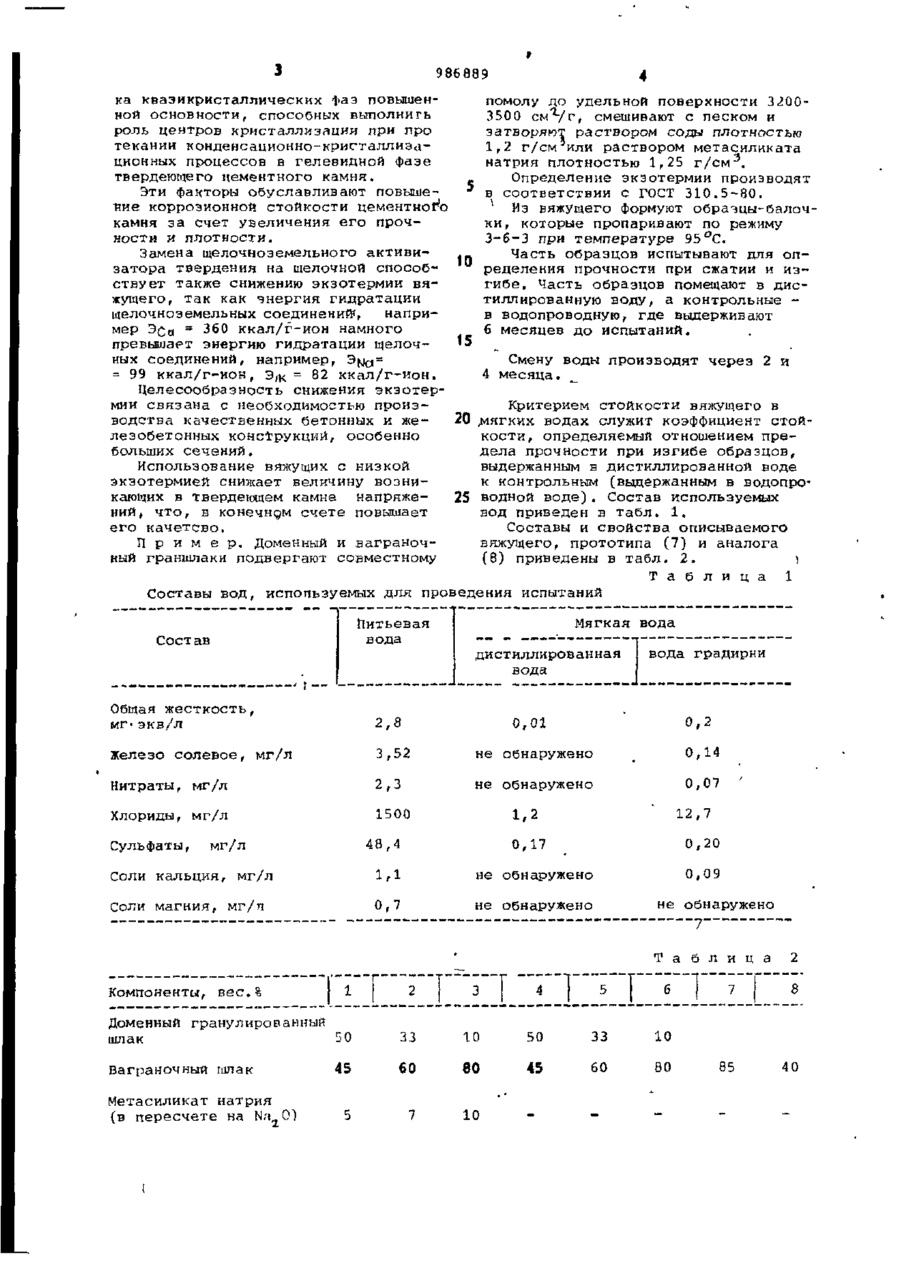

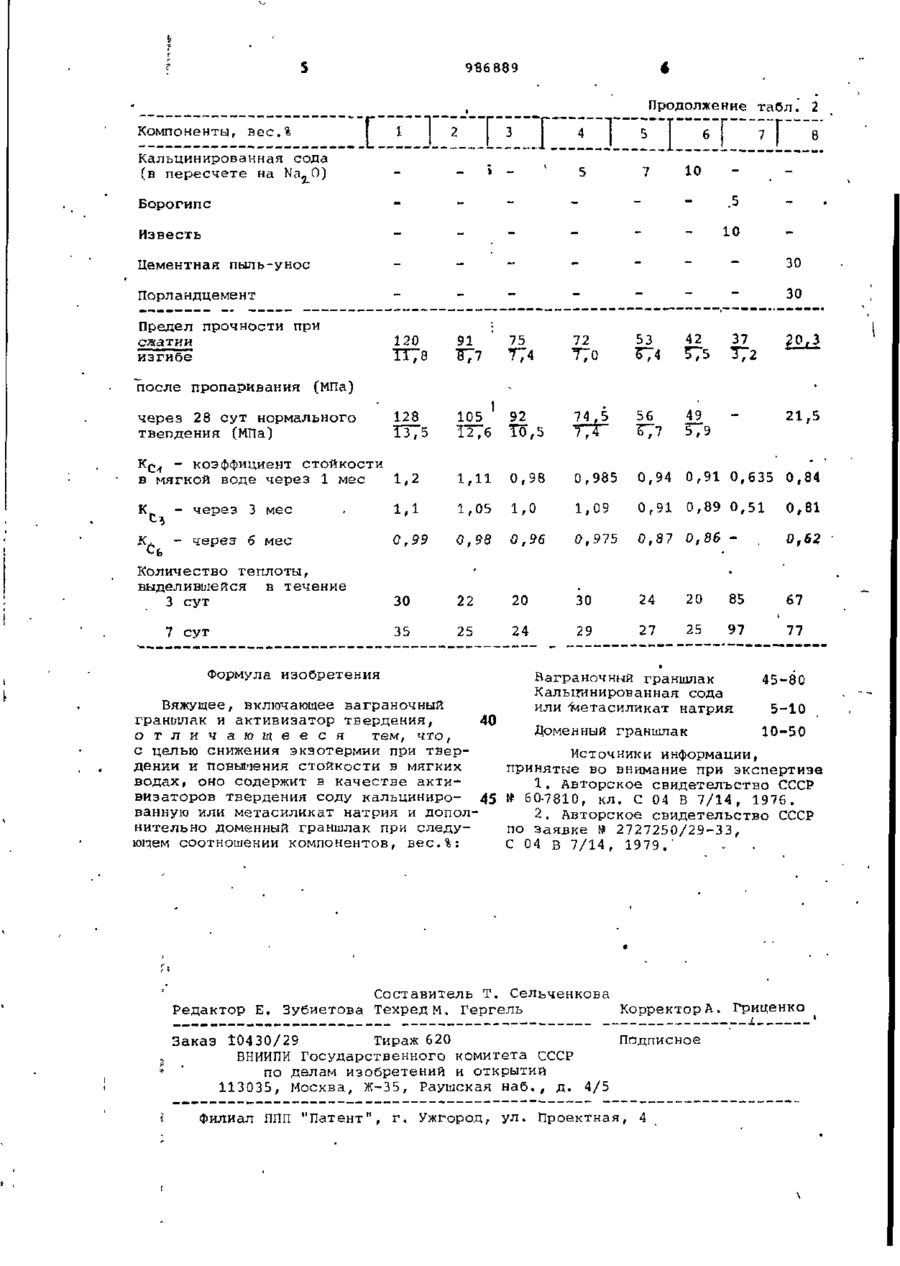

Союз Советских 4малнстиче< Республик И СА (61) Дополнительное к авт. свид-ву (22)3аявлено 2 2 . 0 7 . 8 0 ( 2 1 ) 2958204/29-33 с присоединением'заявни № ~ Государственный комитет СССР по делам изобретений н открытий v (23) Приоритет Опубликовано 07.01,83 .Бюллетень № 1 Дата опубликования описания 0 7 . 0 1 . 8 3 (72) Авторы изобретения (71) Заявитель С 04 В 7 / 1 4 |53)УДК 666.943 .1(088.8) А, Г. Гелевера, А. В. Дубровский, П. в . Кривенко и Г. С. Ростовская Киевский ордена Трудового Красного Знамени инженерно-строительный институт (5 4) ВЯЖУЩЕЕ Изобретение относится к промышдующем соотношении компонентов, ленности строительных материалов и вес.%: может быть использовано при получении вяжущего. Ваграночный граншлак 45-80 Известно вядеушее, включающее, Кальцинированная сода вес.%: ваграночный граншлак 40-60, или метасиликат натрия 5-Ю цементная тшь-унос 20- J0 и портландДоменный граншлак 10-50 цемент 10-30 [ 1 ] . Шлак доменный гранулированный Известно также вяжущее, включа10 Днепропетровского металлургического ющее, вес.%: ваграночный граншлак 78-92, борогипс 3-7 и известь - осзавода следующего состава, мае.%; тальное £ 2] . №ірь - 6,96; ТіОі - 0,37; Іе^ОоПоследнее из указанных вяжущих 0,92', CaO - 45,5, MgO - 0,47, $6,является наиболее близким к описы3,02, MnO - 1,48; SiOi - остальное. ваемому по технической сущности и Ваграночный гранулированный і шак достигаемому результату. Гомельского завода "Дентролит" следующего состава, мас.%: А 1^0 з - 12,6; Недостатком известных вяжущих явF e z O 5 - 7,00; FeO - 3,96; MgO - 5,77; ляется высокая экзотермия при тверCaO - 25,72", SiO a - остальное. дении и недостаточная стойкость в о 20 Введение в вяжущее систему в камягких водах. честве активизатора твердения соедиЦелью изобретения является сниженений щелочных металлов и дополниние экэотермии при твердении и повытельно доменного гранулированного шении стойкости в мягких водах. шлака значительно интенсифицирует Поставленная цель достигается 25 процессы структурообразования за тем г что вяжущее, включающее ваірасчет, во-первых, более высокой химиночный граншлак и активизатор тверческой активности щелочных соединедения содержит в качестве активніаний, чем щелочноземельных', во-вторых, торов твердения соду копытинированза счет присутствия в стекловидной ную или метасиликат нагрия и допол фазе доменного гранулированного шланительно доменный гран'ллак при сле 986889 ка кваэикристаллических фаз повышенпомолу до удельной поверхности 3 200ной основности, способных выполнить 3500 cM'Vr, смешивают с песком и роль центров кристаллизации при про затворяют раствором соды плотностью текании конденсационно-кристаллиза1,2 г/см или раствором метасиликата 3 ционных процессов в гелевидной фазе натрия плотностью 1,25 г/см . твердеющего цементного камня. Определение экэотермии производят Эти факторы обуславливают повышев соответствии с ГОСТ 310.5-80. ние коррозионной стойкости цементного ^ Из вяжущего формуют обрачцы-балочкамня за счет увеличения его прочки, которые пропарив ают по режиму ности и плотности. 3-6-3 при температуре 95°С. Замена щелочноземельного активиЧасть образцов испытывают для опзатора твердения на щелочной способ- 10 ределения прочности при сжатии и изствует также снижению экзотермии вягибе . Часть образцов помещают в дисжущего , так как энергия гидратации тиллированную воду, а контрольные щелочноземельных соединений*, наприв водопроводную, где выдерживают я 3 6 0 мер Эса ккал/г-ион намного 6 месяцев до испытаний. 15 превышает энергию гидратации щелочных соединений, например, 3 ^ = Смену воды производят через 2 и = 99 ккал/г-ион, Эд< = 82 ккал/г-ион. 4 месяца. Целесообразность снижения экэотермии связана с необходимостью произКритерием стойкости вяжущего в водства качественных бетонных и же20 ,мягких водах служит коэффициент стойлезобетонных конструкций, особенно кости, определяемый отношением пребольших сечений. дела прочности при изгибе образцов, выдержанным в дистиллированной воде Использование вяжущих с низкой к контрольным (выдержанным в водопроэкзотермией снижает величину возни25 водной воде). Состав используемых кающих в твердеющем камне напряжевод приведен в табл. 1. ний, что, в конечном счете повышает его качетсво. Составы и свойства описываемого вяжущего, прототипа (7) и аналога П р и м е р . Доменный и ваграноч(8) приведены в табл. 2, ] ный граншлаки подвергают совместному Т а б л и ц а 1 Составы вод. испопьзуемых для проведения испытаний Мягкая вода Сост ав Питьевая вода Общая жесткость, мг-экв/л г, а Железо солевое, мг/л 3,52 не обнаружено 0,14 Нитраты, мг/л 2,3 не обнаружено 0,07 Хлориды, мг/л 1500 Сульфаты, дистиллированная вода 0,01 0,2 12,7 1,2 48,4 мг/л вода градирни 0,20 0,17 Соли кальция, мг/л 1,1 не обнаружено 0,09 Соли магния, мг/п 0,7 не обнаружено не обна Т а б л и ц а 2 Компоненти, вес.% Доменный гранулированный шлак 50 33 го 50 33 10 45 60 60 45 60 80 Ваграночный шлак Метасиликат натрия (в пересчете на Na Q) 10 85 40 966 889 Продолжение табл. 2 і 8 10 . 5 10 Г 30 з | 30 42 37 2£t3 4 Компоненты, вес.% Кальцинированная сода (в пересчете на Na« 0) Борогипс Известь Цементная пыль-унос Порландцемент _ Предел прочности при сжатии изгибе ТТ78 15 72 Т74 | Т7о 120 5 і 91 377 5 7 53 574 | 6 | 7 *75 ^72 после пропаривания (МПа) • Т74 57? К ^ - коэффициент стойкости в мягкой воде через 1 мес 1,2 1,11 0,98 0,985 0,94 0,91 0,635 0,84 1,1 1,05 1,0 1,09 0,91 0,89 0,51 0,81 0,99 0,98 0,96 0,975 0,87 0,86 0,62 30 22 20 30 24 К. - через 3 мес КА . - через б мес Количество теплоты, выделившейся в течение 3 сут 7 сут 105 П75 35 25 Формула изобретения Вяжущее, включающее ваграночный гранишак и активиэатор твердения, 40 отличающееся тем, что, с целью снижения экэотермии при твердении и повышения стойкости в мягких водах, оно содержит в качестве активизаторов твердения соду кальциниро- 45 ванную или метасиликат натрия и дополнительно доменный граншлак при следующем соотношении компонентов, вес.%: 24 29 56 ТТГб 128 74,5 49 92 ТО,5 через 28 сут нормального твепдения (МПа) 27 20 21,5 . 85 67 і 25 97 77 Ваграночный граншлак Кальцинированная сода или Метасиликат натрия 45-80 Доменный граншлак 10-50 5-10 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 60-7810, кл. С 04 В 7/14, 1976. 2, Авторское свидетельство СССР по заявке № 2727250/29-33, С 04 В 7/14 , 1979." Составитель Т. Сельченкова Редактор Е. Зубиетова Техредм. Гергель КорректорА. Гриценко Заказ 10430/29 Тираж 620 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4
