Акустична система

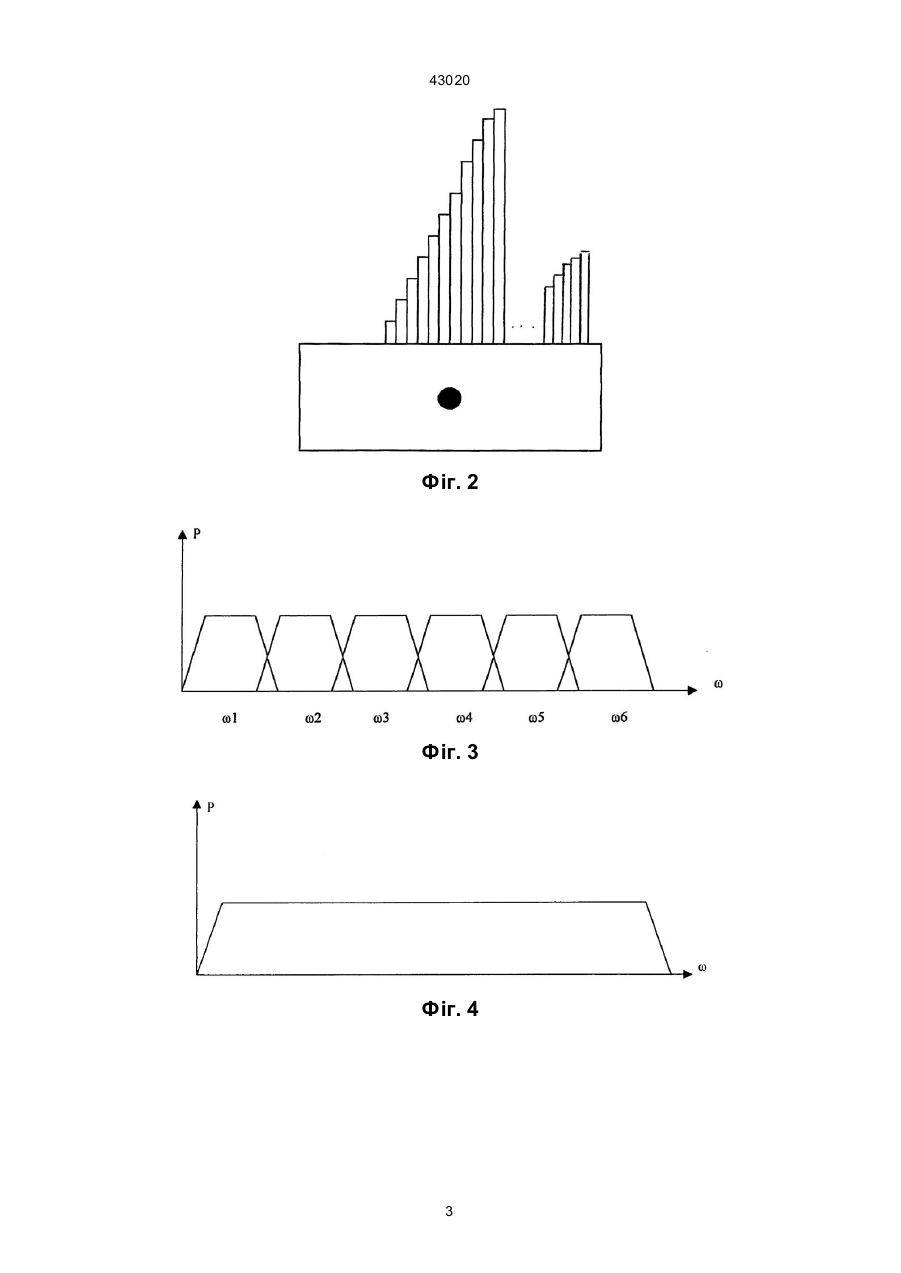

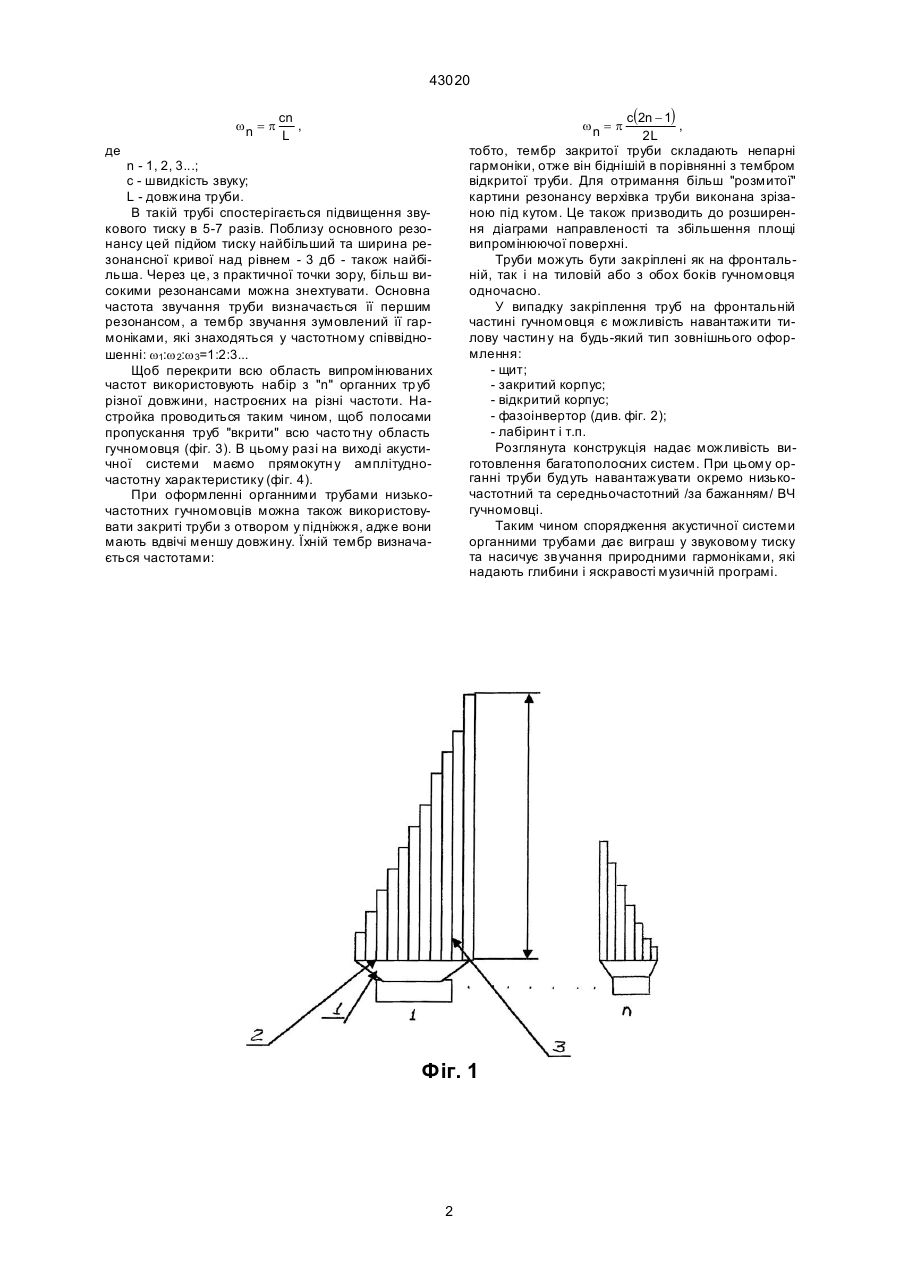

1. Акустична система, що містить гучномовець та корпус, яка відрізняється тим, що включає n гучномовців, де n - 1, 2, 3,..., навантажених на відкриті або закриті труби різної довжини і з заданою формою зрізу. 2. Акустична система за п. 1, яка відрізняється тим, що одна сторона або декілька сторін гучномовців навантажена на будь-який вид зовнішнього оформлення. (19) (21) 2000127035 (22) 07.12.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Дідковський Віталій Семенович, Луньова Світлана Андріївна, Степанишин Олександр Віталійович (73) Дідковський Віталій Семенович, UA, Луньова Світлана Андріївна, UA, Степанишин Олександр Віталійович, UA 43020 wn = p де c(2n - 1) , 2L тобто, тембр закритої труби складають непарні гармоніки, отже він біднішій в порівнянні з тембром відкритої труби. Для отримання більш "розмитої" картини резонансу верхівка труби виконана зрізаною під кутом. Це також призводить до розширення діаграми направленості та збільшення площі випромінюючої поверхні. Труби можуть бути закріплені як на фронтальній, так і на тиловій або з обох боків гучномовця одночасно. У випадку закріплення труб на фронтальній частині гучномовця є можливість навантажити тилову частин у на будь-який тип зовнішнього оформлення: - щит; - закритий корпус; - відкритий корпус; - фазоінвертор (див. фіг. 2); - лабіринт і т.п. Розглянута конструкція надає можливість виготовлення багатополосних систем. При цьому органні труби будуть навантажувати окремо низькочастотний та середньочастотний /за бажанням/ ВЧ гучномовці. Таким чином спорядження акустичної системи органними трубами дає виграш у звуковому тиску та насичує звучання природними гармоніками, які надають глибини і яскравості музичній програмі. cn , L wn = p n - 1, 2, 3...; с - швидкість звуку; L - довжина труби. В такій трубі спостерігається підвищення звукового тиску в 5-7 разів. Поблизу основного резонансу цей підйом тиску найбільший та ширина резонансної кривої над рівнем - 3 дб - також найбільша. Через це, з практичної точки зору, більш високими резонансами можна знехтувати. Основна частота звучання труби визначається її першим резонансом, а тембр звучання зумовлений її гармоніками, які знаходяться у частотному співвідношенні: w1:w 2:w 3=1:2:3... Щоб перекрити всю область випромінюваних частот використовують набір з "n" органних тр уб різної довжини, настроєних на різні частоти. Настройка проводиться таким чином, щоб полосами пропускання труб "вкрити" всю часто тну область гучномовця (фіг. 3). В цьому разі на виході акустичної системи маємо прямокутн у амплітудночастотну характеристику (фіг. 4). При оформленні органними трубами низькочастотних гучномовців можна також використовувати закриті труби з отвором у підніжжя, адже вони мають вдвічі меншу довжину. Їхній тембр визначається частотами: Фіг. 1 2 43020 Фіг. 2 Фіг. 3 Фіг. 4 3 43020 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
