Український хлоратор хт-2

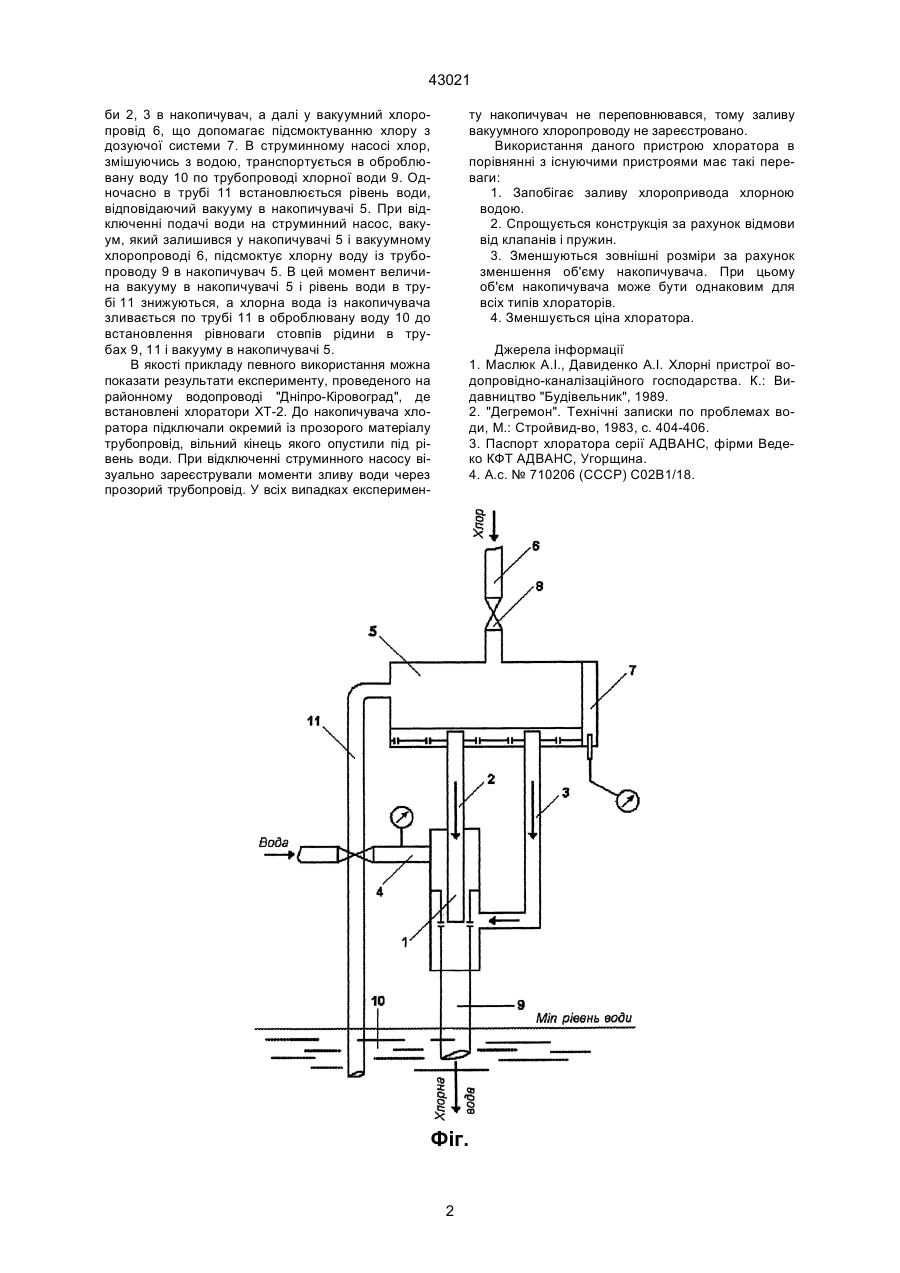

Хлоратор, який містить струминний насос, що одним патрубком зв'язаний з водопровідною ме 43021 би 2, 3 в накопичувач, а далі у вакуумний хлоропровід 6, що допомагає підсмоктуванню хлору з дозуючої системи 7. В струминному насосі хлор, змішуючись з водою, транспортується в оброблювану воду 10 по трубопроводі хлорної води 9. Одночасно в трубі 11 встановлюється рівень води, відповідаючий вакууму в накопичувачі 5. При відключенні подачі води на струминний насос, вакуум, який залишився у накопичувачі 5 і вакуумному хлоропроводі 6, підсмоктує хлорну воду із трубопроводу 9 в накопичувач 5. В цей момент величина вакууму в накопичувачі 5 і рівень води в трубі 11 знижуються, а хлорна вода із накопичувача зливається по трубі 11 в оброблювану воду 10 до встановлення рівноваги стовпів рідини в трубах 9, 11 і вакууму в накопичувачі 5. В якості прикладу певного використання можна показати результати експерименту, проведеного на районному водопроводі "Дніпро-Кіровоград", де встановлені хлоратори ХТ-2. До накопичувача хлоратора підключали окремий із прозорого матеріалу трубопровід, вільний кінець якого опустили під рівень води. При відключенні струминного насосу візуально зареєстрували моменти зливу води через прозорий трубопровід. У всіх випадках експеримен ту накопичувач не переповнювався, тому заливу вакуумного хлоропроводу не зареєстровано. Використання даного пристрою хлоратора в порівнянні з існуючими пристроями має такі переваги: 1. Запобігає заливу хлоропривода хлорною водою. 2. Спрощується конструкція за рахунок відмови від клапанів і пружин. 3. Зменшуються зовнішні розміри за рахунок зменшення об'єму накопичувача. При цьому об'єм накопичувача може бути однаковим для всіх типів хлораторів. 4. Зменшується ціна хлоратора. Джерела інформації 1. Маслюк A.I., Давиденко A.I. Хлорні пристрої водопровідно-каналізаційного господарства. К.: Видавництво "Будівельник", 1989. 2. "Дегремон". Технічні записки по проблемах води, М.: Стройвид-во, 1983, с. 404-406. 3. Паспорт хлоратора серії АДВАНС, фірми Ведеко КФТ АДВАНС, Угорщина. 4. А.с. № 710206 (СССР) С02В1/18. Фіг. 2 43021 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
