Гнучкий буровий снаряд

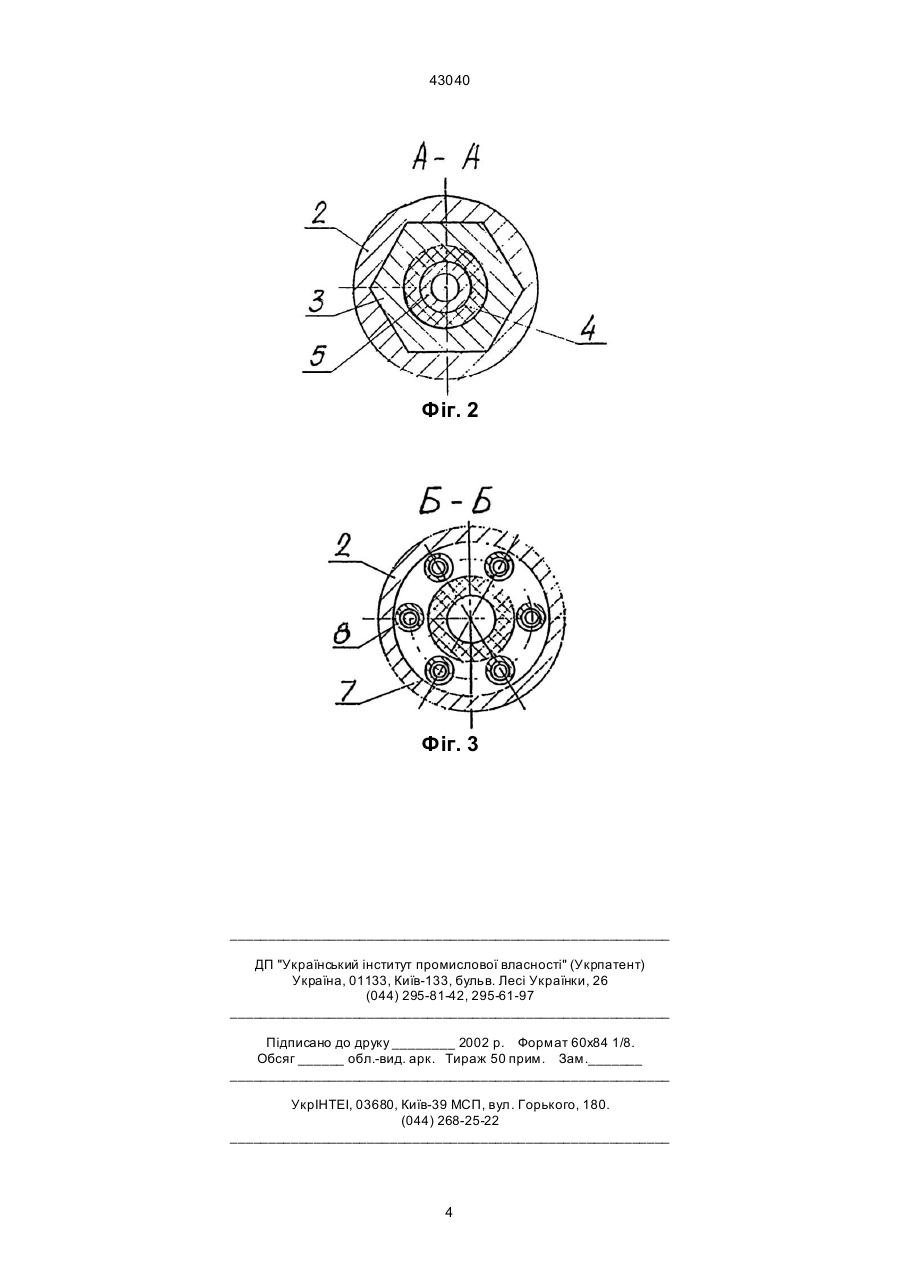

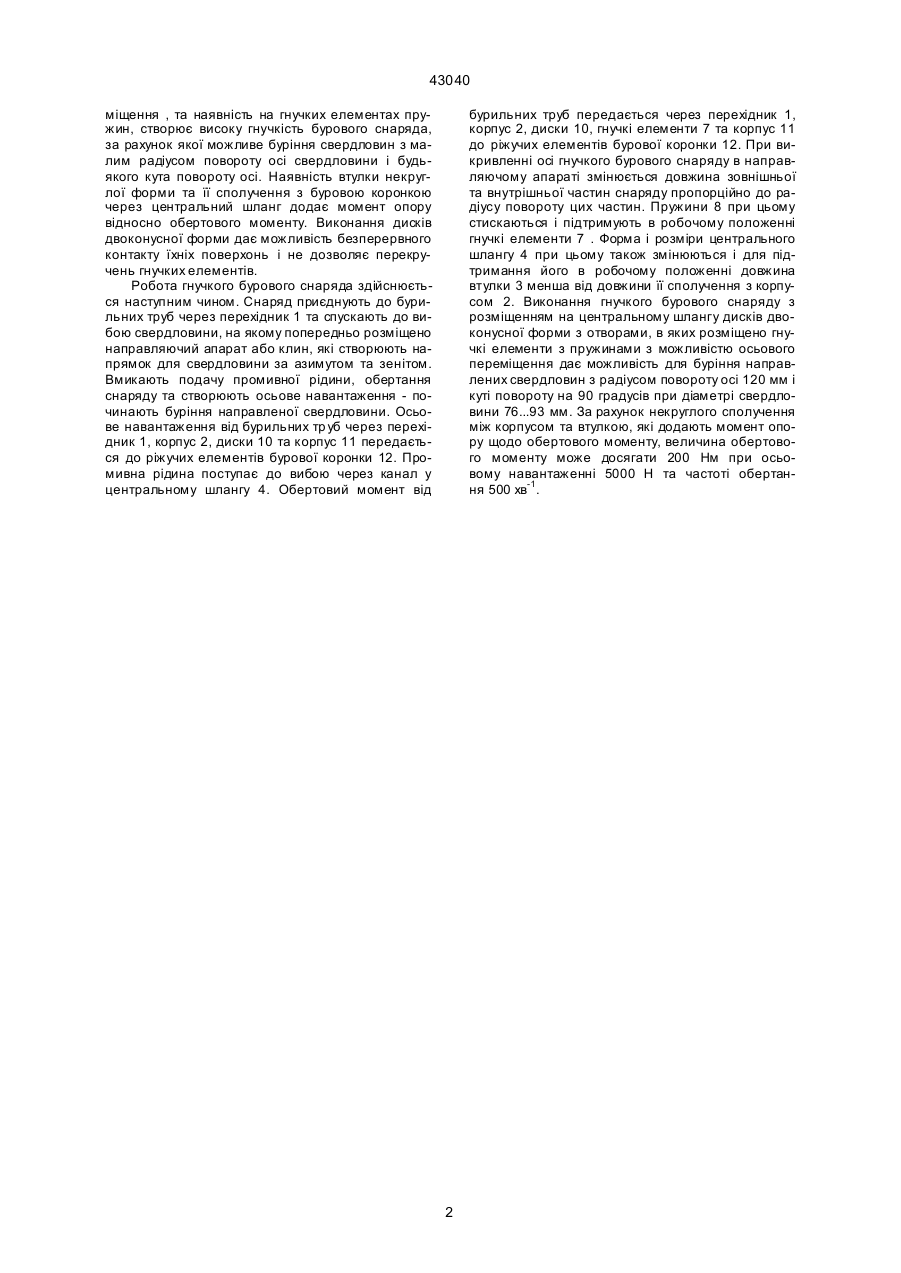

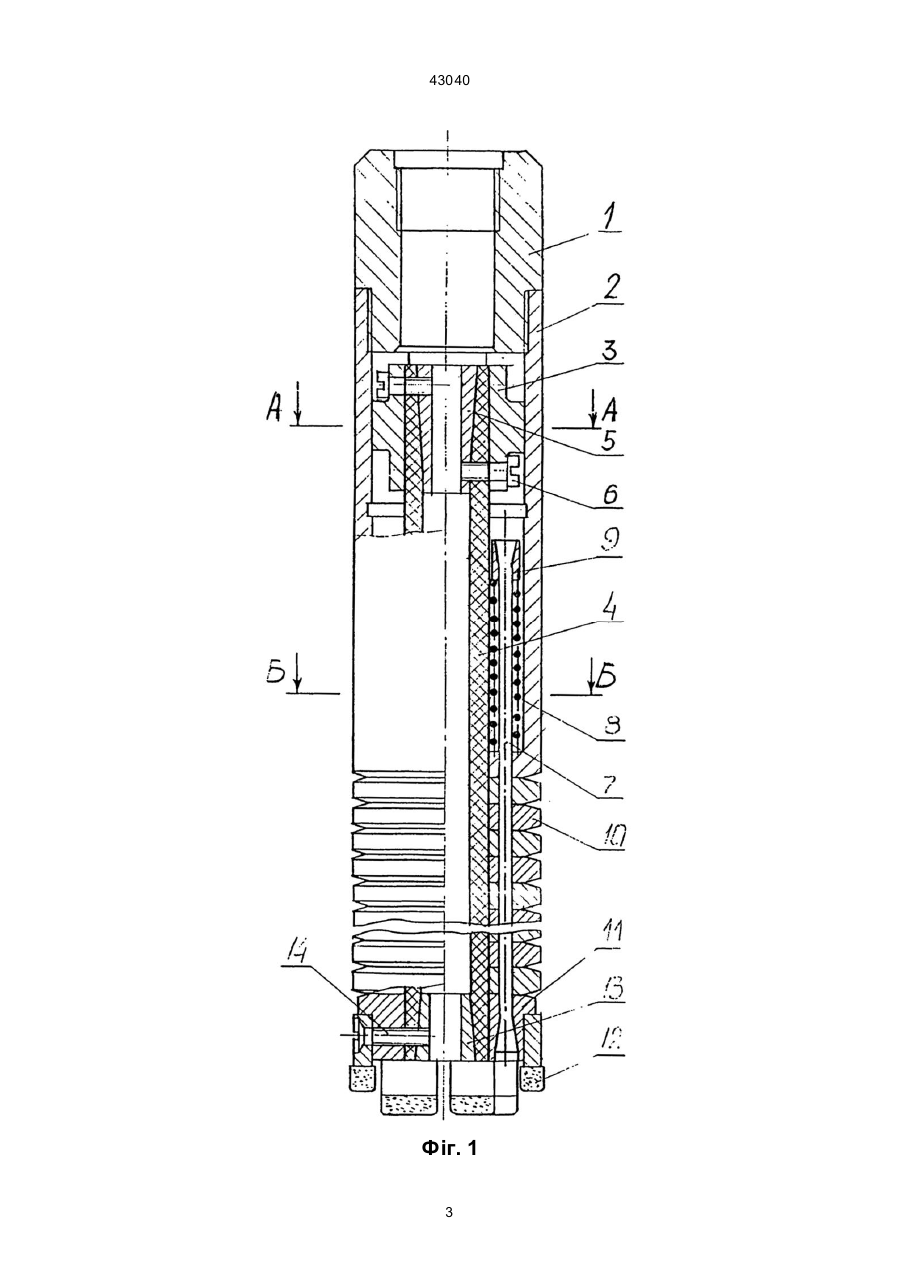

Гнучкий буровий снаряд, що складається з перехідника, корпусу, центрального ущільненого 43040 міщення , та наявність на гнучких елементах пружин, створює високу гнучкість бурового снаряда, за рахунок якої можливе буріння свердловин з малим радіусом повороту осі свердловини і будьякого кута повороту осі. Наявність втулки некруглої форми та її сполучення з буровою коронкою через центральний шланг додає момент опору відносно обертового моменту. Виконання дисків двоконусної форми дає можливість безперервного контакту їхніх поверхонь і не дозволяє перекручень гнучких елементів. Робота гнучкого бурового снаряда здійснюється наступним чином. Снаряд приєднують до бурильних труб через перехідник 1 та спускають до вибою свердловини, на якому попередньо розміщено направляючий апарат або клин, які створюють напрямок для свердловини за азимутом та зенітом. Вмикають подачу промивної рідини, обертання снаряду та створюють осьове навантаження - починають буріння направленої свердловини. Осьове навантаження від бурильних тр уб через перехідник 1, корпус 2, диски 10 та корпус 11 передається до ріжучих елементів бурової коронки 12. Промивна рідина поступає до вибою через канал у центральному шлангу 4. Обертовий момент від бурильних труб передається через перехідник 1, корпус 2, диски 10, гнучкі елементи 7 та корпус 11 до ріжучих елементів бурової коронки 12. При викривленні осі гнучкого бурового снаряду в направляючому апараті змінюється довжина зовнішньої та внутрішньої частин снаряду пропорційно до радіусу повороту цих частин. Пружини 8 при цьому стискаються і підтримують в робочому положенні гнучкі елементи 7 . Форма і розміри центрального шлангу 4 при цьому також змінюються і для підтримання його в робочому положенні довжина втулки 3 менша від довжини її сполучення з корпусом 2. Виконання гнучкого бурового снаряду з розміщенням на центральному шлангу дисків двоконусної форми з отворами, в яких розміщено гнучкі елементи з пружинами з можливістю осьового переміщення дає можливість для буріння направлених свердловин з радіусом повороту осі 120 мм і куті повороту на 90 градусів при діаметрі свердловини 76...93 мм. За рахунок некруглого сполучення між корпусом та втулкою, які додають момент опору щодо обертового моменту, величина обертового моменту може досягати 200 Нм при осьовому навантаженні 5000 Н та частоті обертання 500 хв-1 . 2 43040 Фіг. 1 3 43040 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
