Буровий снаряд

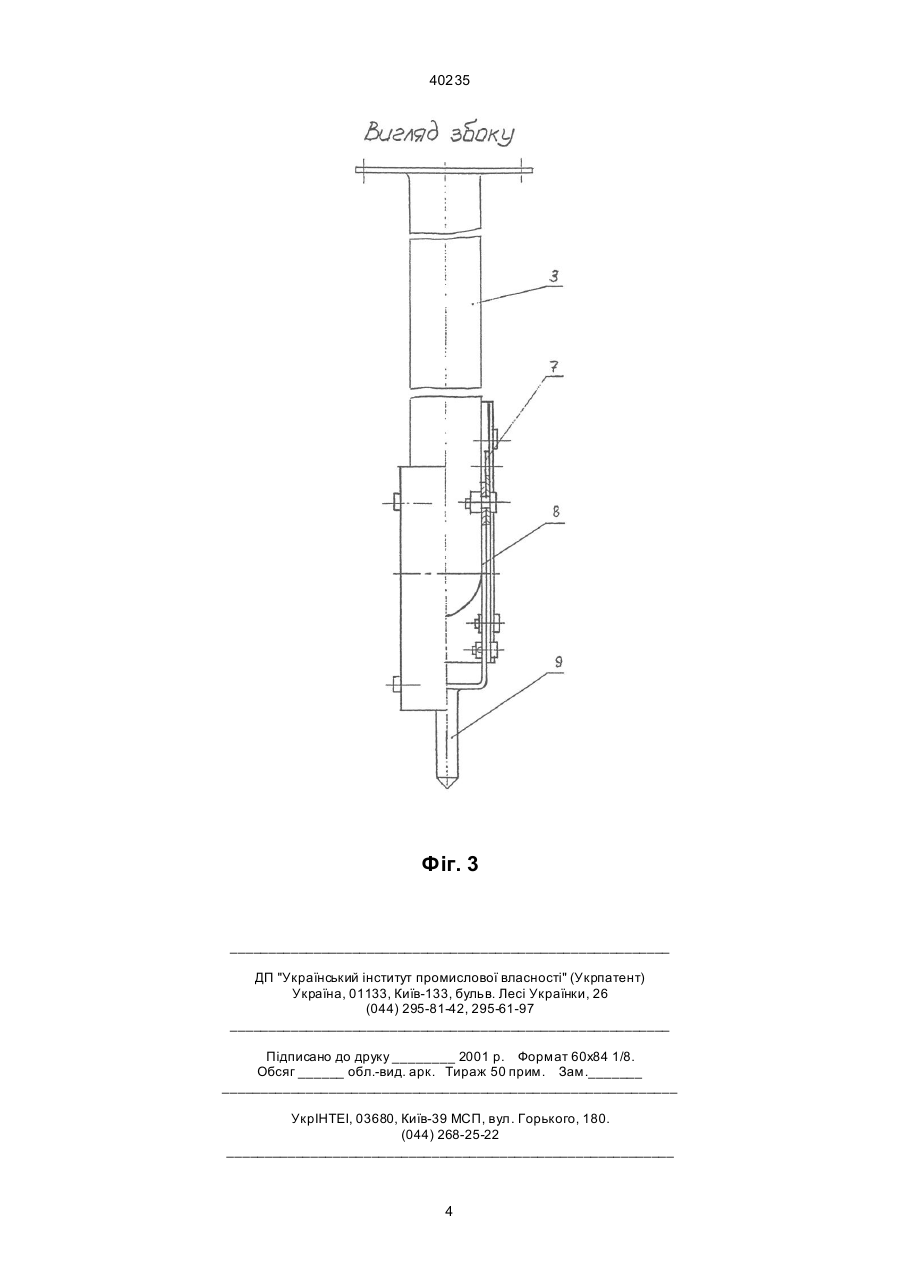

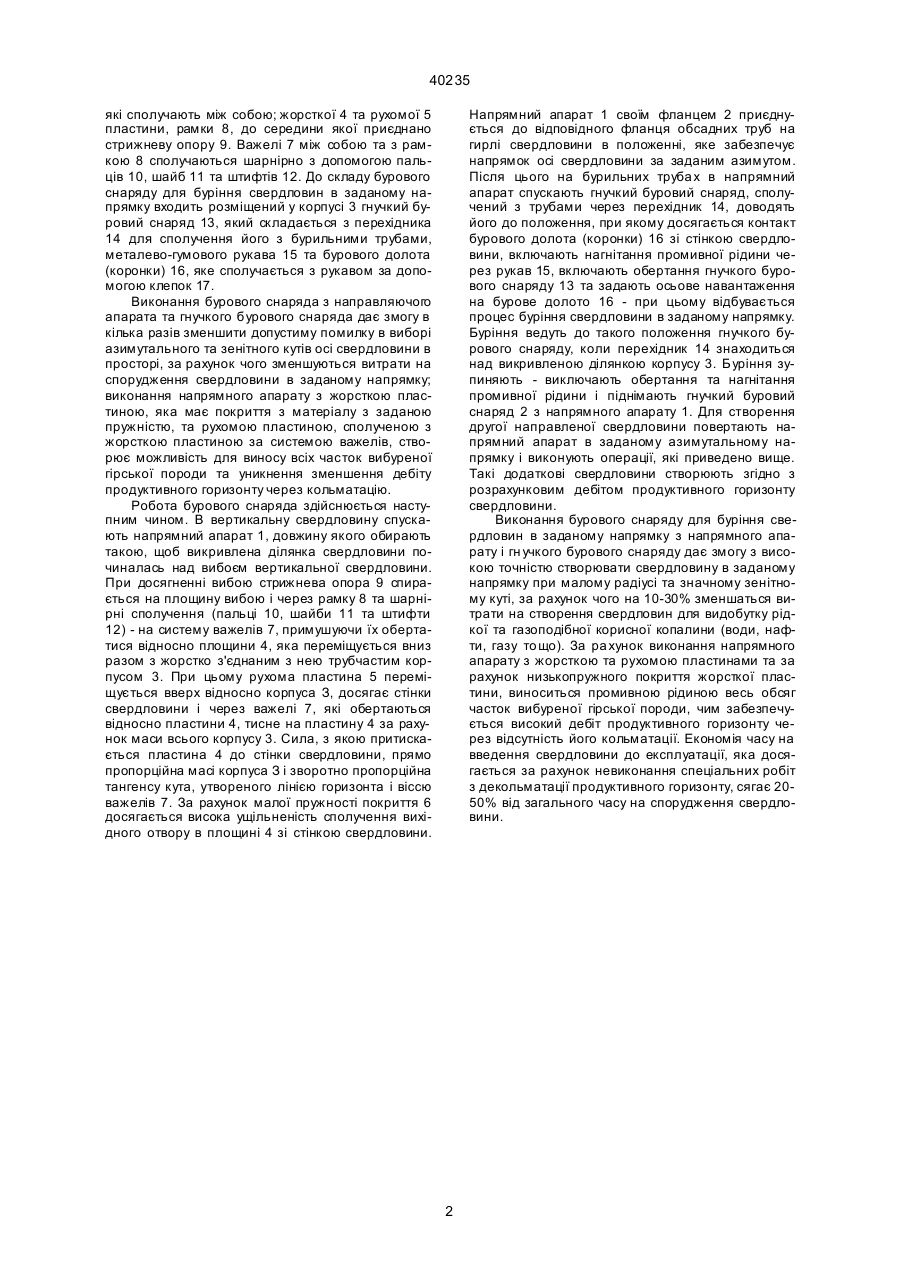

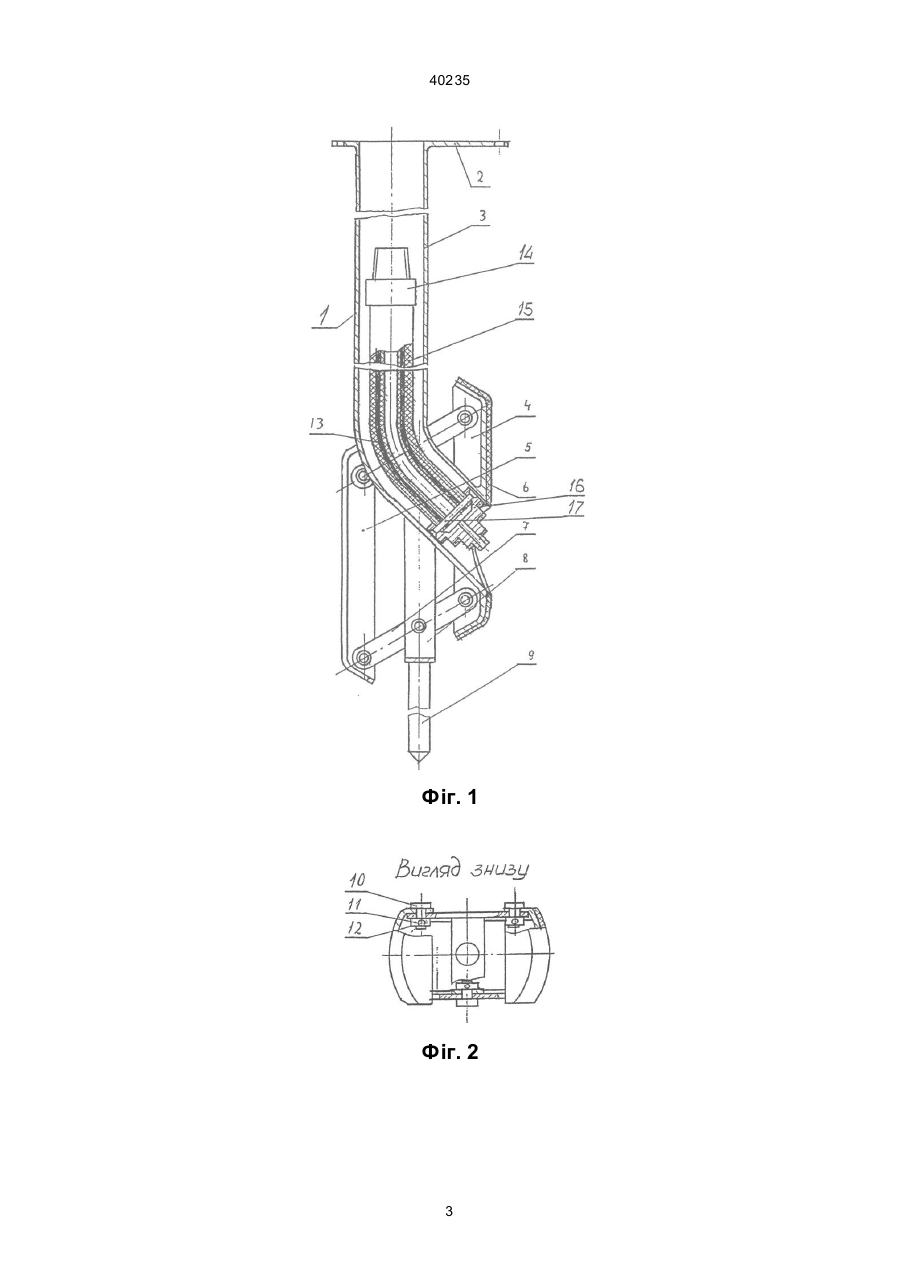

Буровий снаряд, що складається з направляючого апарату, який має викривлений трубчатий 40235 які сполучають між собою; жорсткої 4 та рухомої 5 пластини, рамки 8, до середини якої приєднано стрижневу опору 9. Важелі 7 між собою та з рамкою 8 сполучаються шарнірно з допомогою пальців 10, шайб 11 та штифтів 12. До складу бурового снаряду для буріння свердловин в заданому напрямку входить розміщений у корпусі 3 гнучкий буровий снаряд 13, який складається з перехідника 14 для сполучення його з бурильними трубами, металево-гумового рукава 15 та бурового долота (коронки) 16, яке сполучається з рукавом за допомогою клепок 17. Виконання бурового снаряда з направляючого апарата та гнучкого бурового снаряда дає змогу в кілька разів зменшити допустиму помилку в виборі азимутального та зенітного кутів осі свердловини в просторі, за рахунок чого зменшуються витрати на спорудження свердловини в заданому напрямку; виконання напрямного апарату з жорсткою пластиною, яка має покриття з матеріалу з заданою пружністю, та рухомою пластиною, сполученою з жорсткою пластиною за системою важелів, створює можливість для виносу всіх часток вибуреної гірської породи та уникнення зменшення дебіту продуктивного горизонту через кольматацію. Робота бурового снаряда здійснюється наступним чином. В вертикальну свердловину спускають напрямний апарат 1, довжину якого обирають такою, щоб викривлена ділянка свердловини починалась над вибоєм вертикальної свердловини. При досягненні вибою стрижнева опора 9 спирається на площину вибою і через рамку 8 та шарнірні сполучення (пальці 10, шайби 11 та штифти 12) - на систему важелів 7, примушуючи їх обертатися відносно площини 4, яка переміщується вниз разом з жорстко з'єднаним з нею трубчастим корпусом 3. При цьому рухома пластина 5 переміщується вверх відносно корпуса З, досягає стінки свердловини і через важелі 7, які обертаються відносно пластини 4, тисне на пластину 4 за рахунок маси всього корпусу 3. Сила, з якою притискається пластина 4 до стінки свердловини, прямо пропорційна масі корпуса З і зворотно пропорційна тангенсу кута, утвореного лінією горизонта і віссю важелів 7. За рахунок малої пружності покриття 6 досягається висока ущільненість сполучення вихідного отвору в площині 4 зі стінкою свердловини. Напрямний апарат 1 своїм фланцем 2 приєднується до відповідного фланця обсадних труб на гирлі свердловини в положенні, яке забезпечує напрямок осі свердловини за заданим азимутом. Після цього на бурильних труба х в напрямний апарат спускають гнучкий буровий снаряд, сполучений з трубами через перехідник 14, доводять його до положення, при якому досягається контакт бурового долота (коронки) 16 зі стінкою свердловини, включають нагнітання промивної рідини через рукав 15, включають обертання гнучкого бурового снаряду 13 та задають осьове навантаження на бурове долото 16 - при цьому відбувається процес буріння свердловини в заданому напрямку. Буріння ведуть до такого положення гнучкого бурового снаряду, коли перехідник 14 знаходиться над викривленою ділянкою корпусу 3. Буріння зупиняють - виключають обертання та нагнітання промивної рідини і піднімають гнучкий буровий снаряд 2 з напрямного апарату 1. Для створення другої направленої свердловини повертають напрямний апарат в заданому азимутальному напрямку і виконують операції, які приведено вище. Такі додаткові свердловини створюють згідно з розрахунковим дебітом продуктивного горизонту свердловини. Виконання бурового снаряду для буріння свердловин в заданому напрямку з напрямного апарату і гн учкого бурового снаряду дає змогу з високою точністю створювати свердловину в заданому напрямку при малому радіусі та значному зенітному куті, за рахунок чого на 10-30% зменшаться витрати на створення свердловин для видобутку рідкої та газоподібної корисної копалини (води, нафти, газу то що). За ра хунок виконання напрямного апарату з жорсткою та рухомою пластинами та за рахунок низькопружного покриття жорсткої пластини, виноситься промивною рідиною весь обсяг часток вибуреної гірської породи, чим забезпечується високий дебіт продуктивного горизонту через відсутність його кольматації. Економія часу на введення свердловини до експлуатації, яка досягається за рахунок невиконання спеціальних робіт з декольматації продуктивного горизонту, сягає 2050% від загального часу на спорудження свердловини. 2 40235 Фіг. 1 Фіг. 2 3 40235 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
