Спосіб визначення швидкості пульсової хвилі

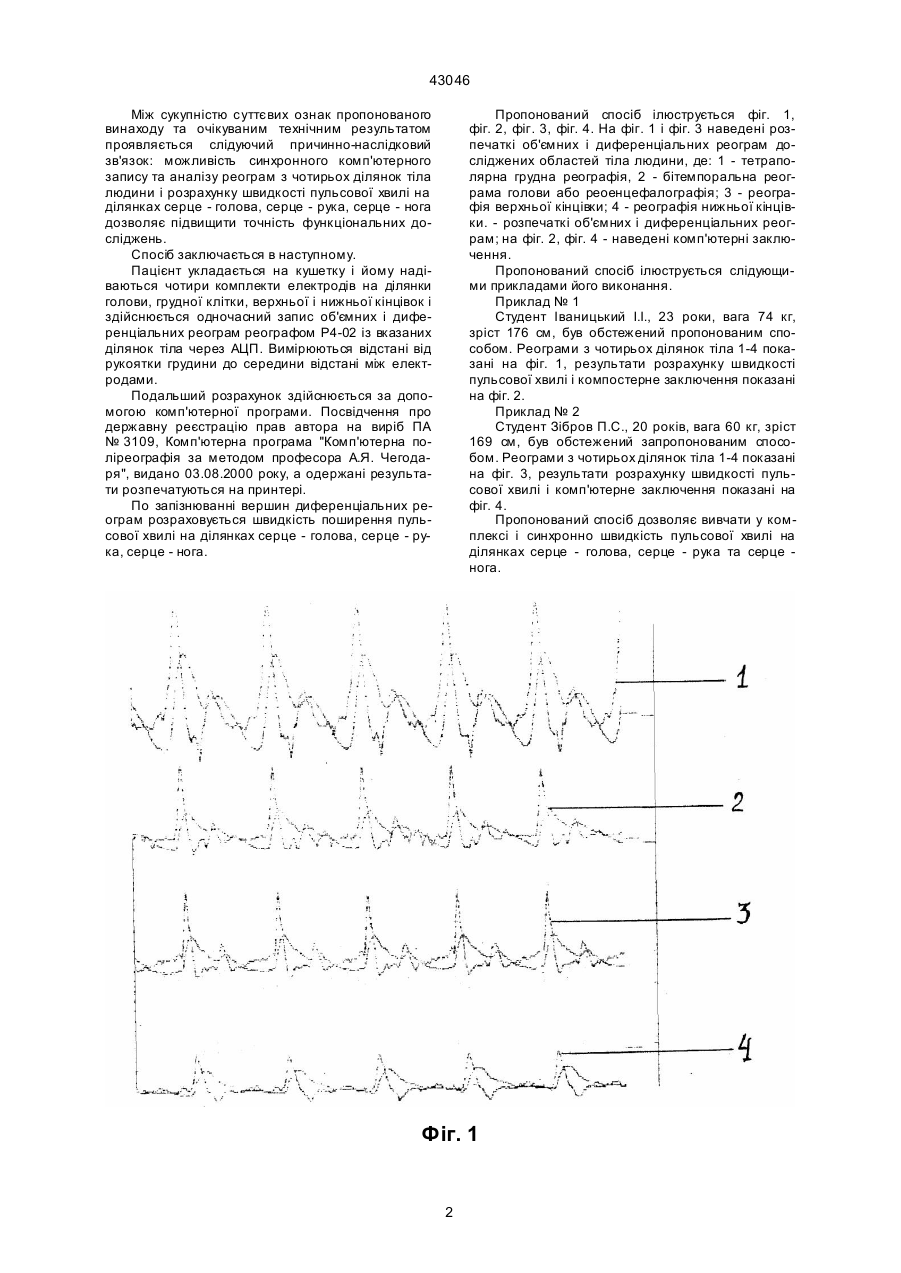

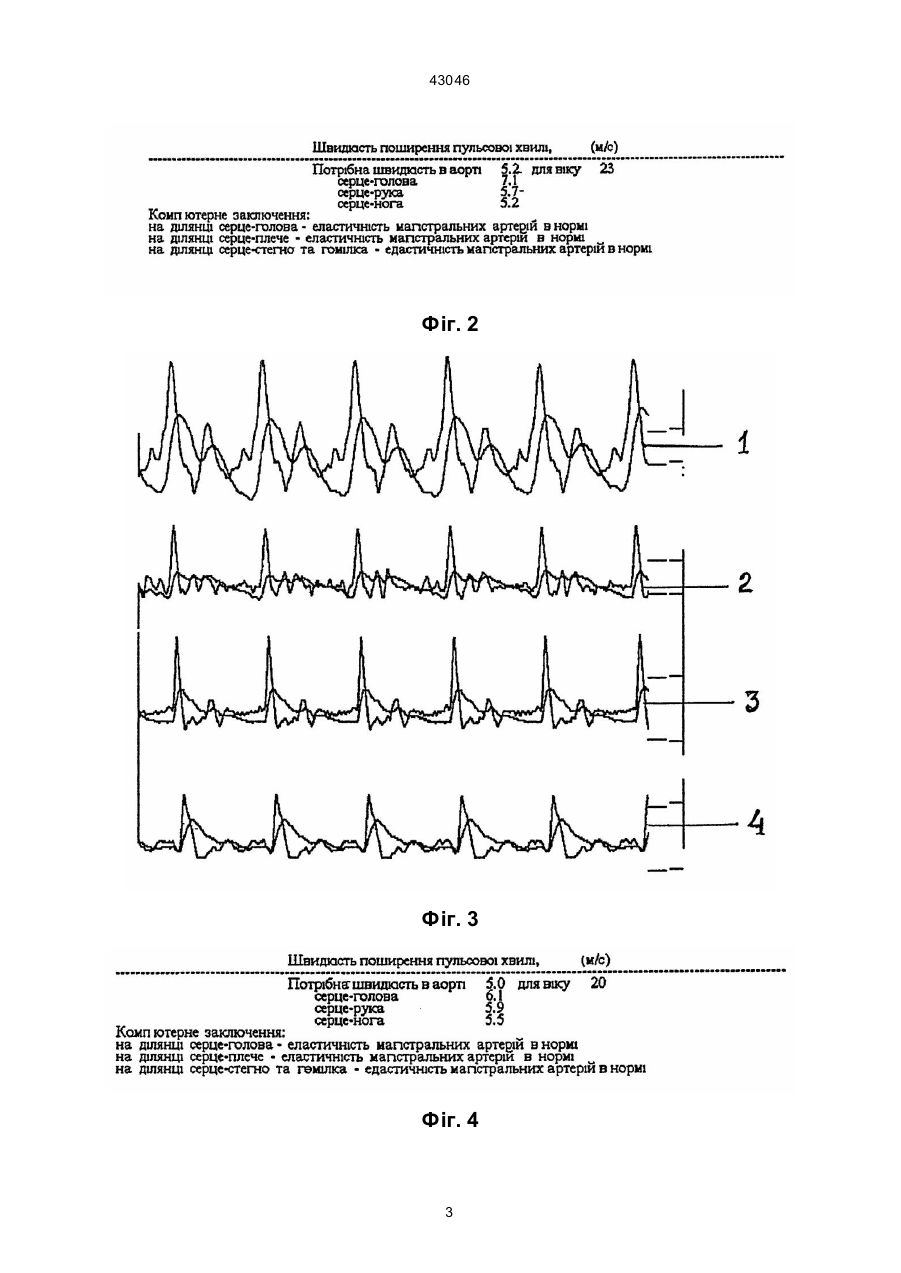

Спосіб визначення швидкості пульсової хвилі, який включає визначення часу запізнювання периферичної систолічної хвилі по відношенню до центральної, який відрізняється тим, що одночасно реєструються реограми з чотирьох ділянок тіла: грудної клітки, голови, верхньої і нижньої кінцівок, і по часу запізнювання між вершинами диференціальних реограм та відстанню між електродами здійснюють розрахунок швидкості пульсової хвилі на ділянках серце - голова, серце - рука, серце - нога. (19) (21) 2001010139 (22) 05.01.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Чегодар Анатолій Якович, Чирський Микола Вікторович, Гончаренко Віктор Андрійович, Чегодар Марина Анатоліївна (73) КРИМСЬКИЙ ДЕРЖАВНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМ. С.І. ГЕОРГІЄВСЬКОГО, U A 43046 Між сукупністю суттєвих ознак пропонованого винаходу та очікуваним технічним результатом проявляється слідуючий причинно-наслідковий зв'язок: можливість синхронного комп'ютерного запису та аналізу реограм з чотирьох ділянок тіла людини і розрахунку швидкості пульсової хвилі на ділянках серце - голова, серце - рука, серце - нога дозволяє підвищити точність функціональних досліджень. Спосіб заключається в наступному. Пацієнт укладається на кушетку і йому надіваються чотири комплекти електродів на ділянки голови, грудної клітки, верхньої і нижньої кінцівок і здійснюється одночасний запис об'ємних і диференціальних реограм реографом Р4-02 із вказаних ділянок тіла через АЦП. Вимірюються відстані від рукоятки грудини до середини відстані між електродами. Подальший розрахунок здійснюється за допомогою комп'ютерної програми. Посвідчення про державну реєстрацію прав автора на виріб ПА № 3109, Комп'ютерна програма "Комп'ютерна поліреографія за методом професора А.Я. Чегодаря", видано 03.08.2000 року, а одержані результати розпечатуються на принтері. По запізнюванні вершин диференціальних реограм розраховується швидкість поширення пульсової хвилі на ділянках серце - голова, серце - рука, серце - нога. Пропонований спосіб ілюструється фіг. 1, фіг. 2, фіг. 3, фіг. 4. На фіг. 1 і фіг. 3 наведені розпечаткі об'ємних і диференціальних реограм досліджених областей тіла людини, де: 1 - тетраполярна грудна реографія, 2 - бітемпоральна реограма голови або реоенцефалографія; 3 - реографія верхньої кінцівки; 4 - реографія нижньої кінцівки. - розпечаткі об'ємних і диференціальних реограм; на фіг. 2, фіг. 4 - наведені комп'ютерні заключення. Пропонований спосіб ілюструється слідующими прикладами його виконання. Приклад № 1 Студент Іваницький I.I., 23 роки, вага 74 кг, зріст 176 см, був обстежений пропонованим способом. Реограми з чотирьох ділянок тіла 1-4 показані на фіг. 1, результати розрахунку швидкості пульсової хвилі і компостерне заключення показані на фіг. 2. Приклад № 2 Студент Зібров П.С., 20 років, вага 60 кг, зріст 169 см, був обстежений запропонованим способом. Реограми з чотирьох ділянок тіла 1-4 показані на фіг. 3, результати розрахунку швидкості пульсової хвилі і комп'ютерне заключення показані на фіг. 4. Пропонований спосіб дозволяє вивчати у комплексі і синхронно швидкість пульсової хвилі на ділянках серце - голова, серце - рука та серце нога. Фіг. 1 2 43046 Фіг. 2 Фіг. 3 Фіг. 4 3 43046 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
