Зворотний клапан для бурильної колони

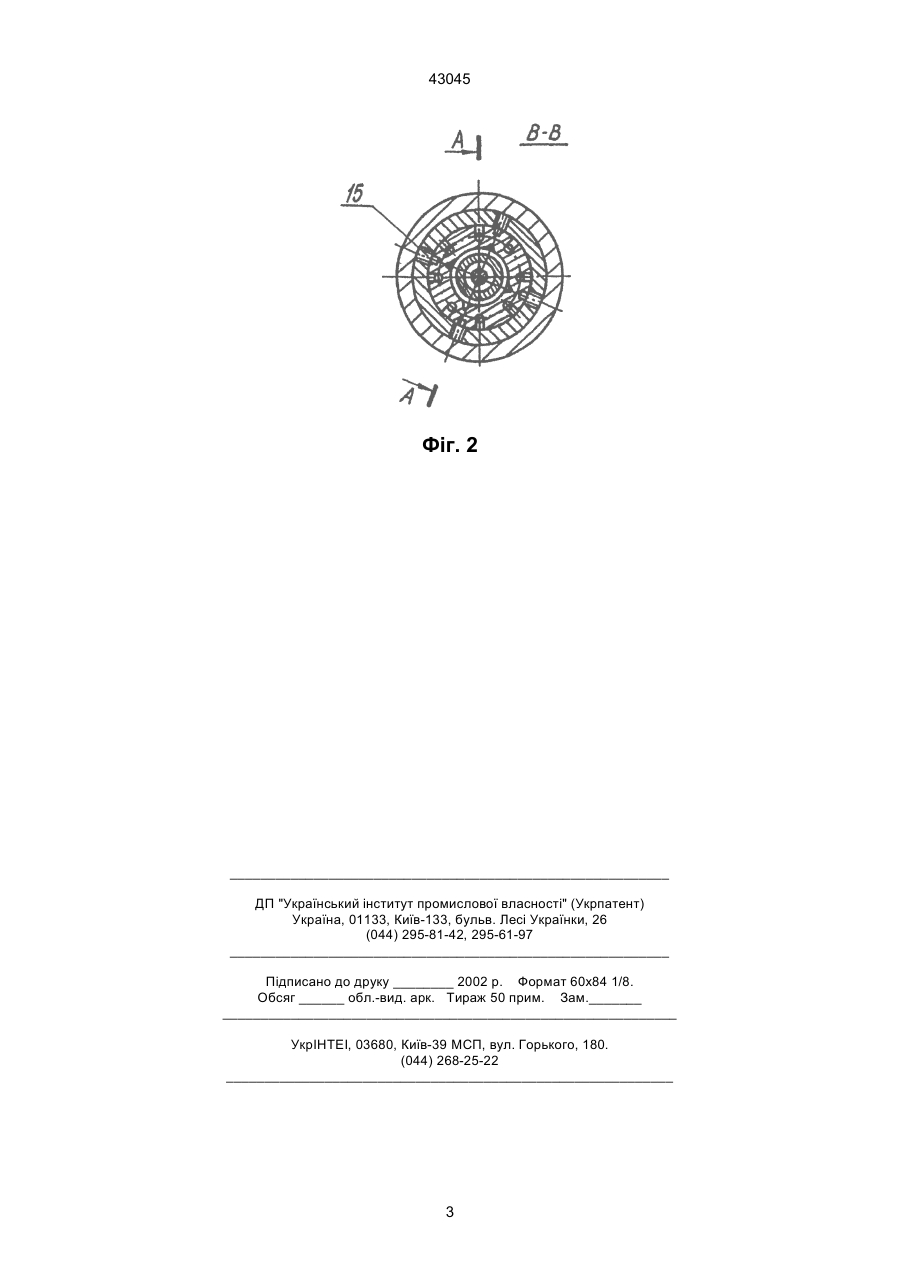

1. Зворотний клапан для бурильної колони, який складається з корпусу, сідла, запірного елемента з механізмом його фіксації і перепускною 43045 нафтогазопроявів. Його встановлення не порушує звичайної технології буріння і не вимагає додаткових умов в проведенні процесу буріння. Клапан працює наступним чином. Перед встановленням клапану в бурильній колоні його приводять в першу робочу позицію (фіг. 1), тобто роблять його перепускним клапаном, за допомогою планшайби 8 і механізму фіксації 4. Диференційна втулка 12 знаходиться в початковому положенні і утримується зрізними штифтами 14, які розміщені через 120°. Клапан входить до складу бурильної колони і встановлюється в будь-якому місці КНБК, і опускається в заповнену рідиною свердловину. При опусканні колони рідина поступає у внутрішню порожнину колони через отвори у перепускній втулці 5 і зазор між сідлом 2 і конічною головкою клапана 3, і автоматично заповнює колону рідиною. Після спуску колони на задану глибину прокачують рідину (буровий розчин) через колону зверху вниз. При певному значенні продуктивності насосів і перепаду тиску, який виникає над перепускною втулкою 5, зрізаються штифти 15, втулка 5 опускається вниз, при цьому спрацьовує механізм фіксації 4 (кулька 9 вискакує з конічного гнізда 10 штоку клапана через отвір планшайби 8). В результаті клапан автоматично переводиться у другу робочу позицію - стає звичайним зворотним клапаном. Тепер при виникненні проявлення тарілка клапану 3 підпружинена пружиною 6 піднімається вгору до упора в сідло 2 корпуса 1 і перекриває внутрішню порожнину бурильної колони. Для надійнішого перекриття прохідного січення використано гумовий, елемент 7. Деталі клапана утримуються в корпусі 1 за допомогою стального пружинного кільця 17. При виникненні необхідності здійснення зворотного промивання, на усті в колону бурильних труб кидається запірний елемент (кулька) 13, при опусканні його на сідло, підвищується тиск і зрізаються штифти 14, при цьому диференційна втулка 12 займає нижнє положення і з'єднує внутрішню порожнину колони з міжколонним простором. Фіксація втулки 12 у нижньому положенні здійснюється за допомогою стального пружинного кільця 16, при такому положенні втулки можна здійснювати зворотне промивання. Для ущільнення зазору між втулкою 12 і корпусом 1 використовуються гумові кільця 11. Фіг. 1 2 43045 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
