Стенд багатонаправлених коливань

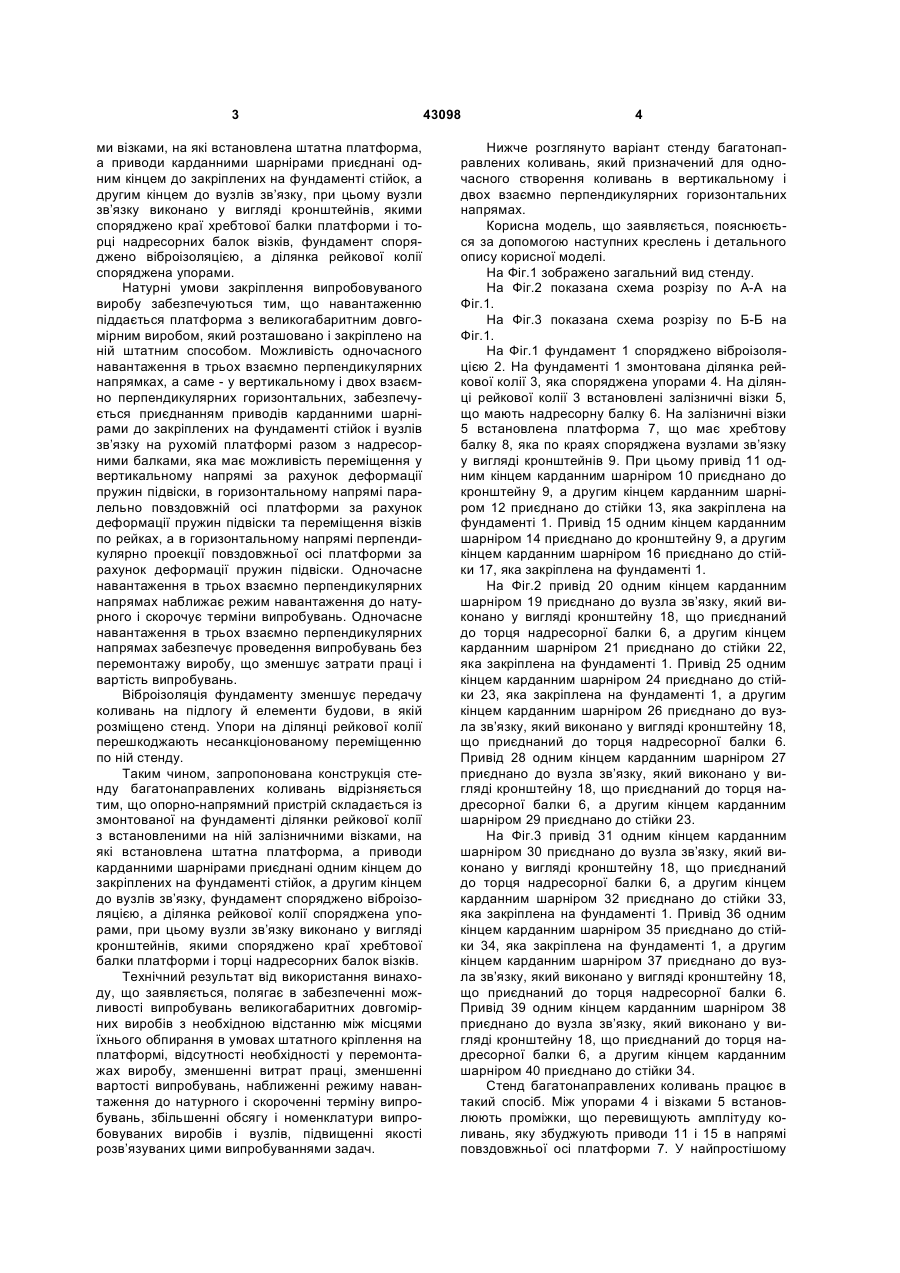

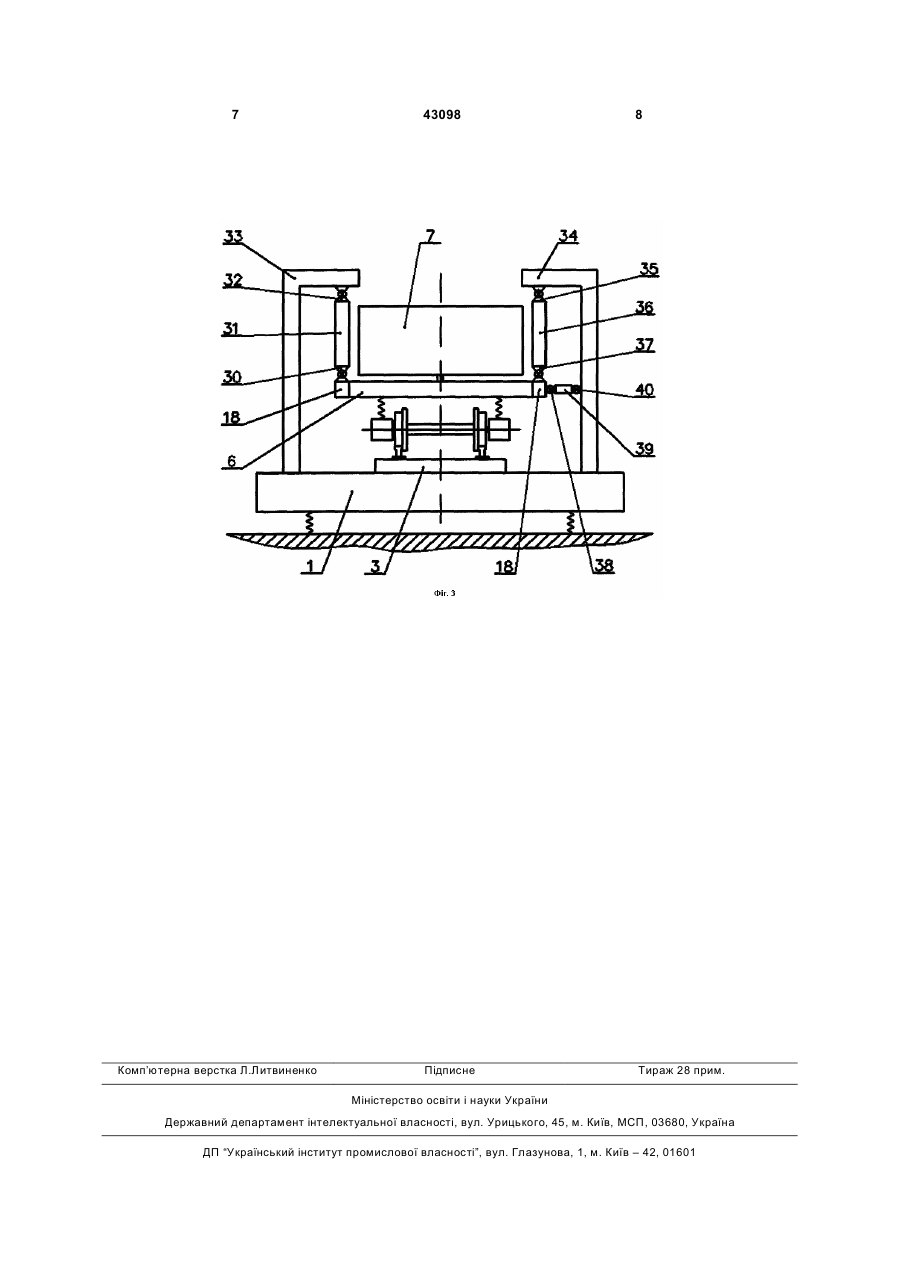

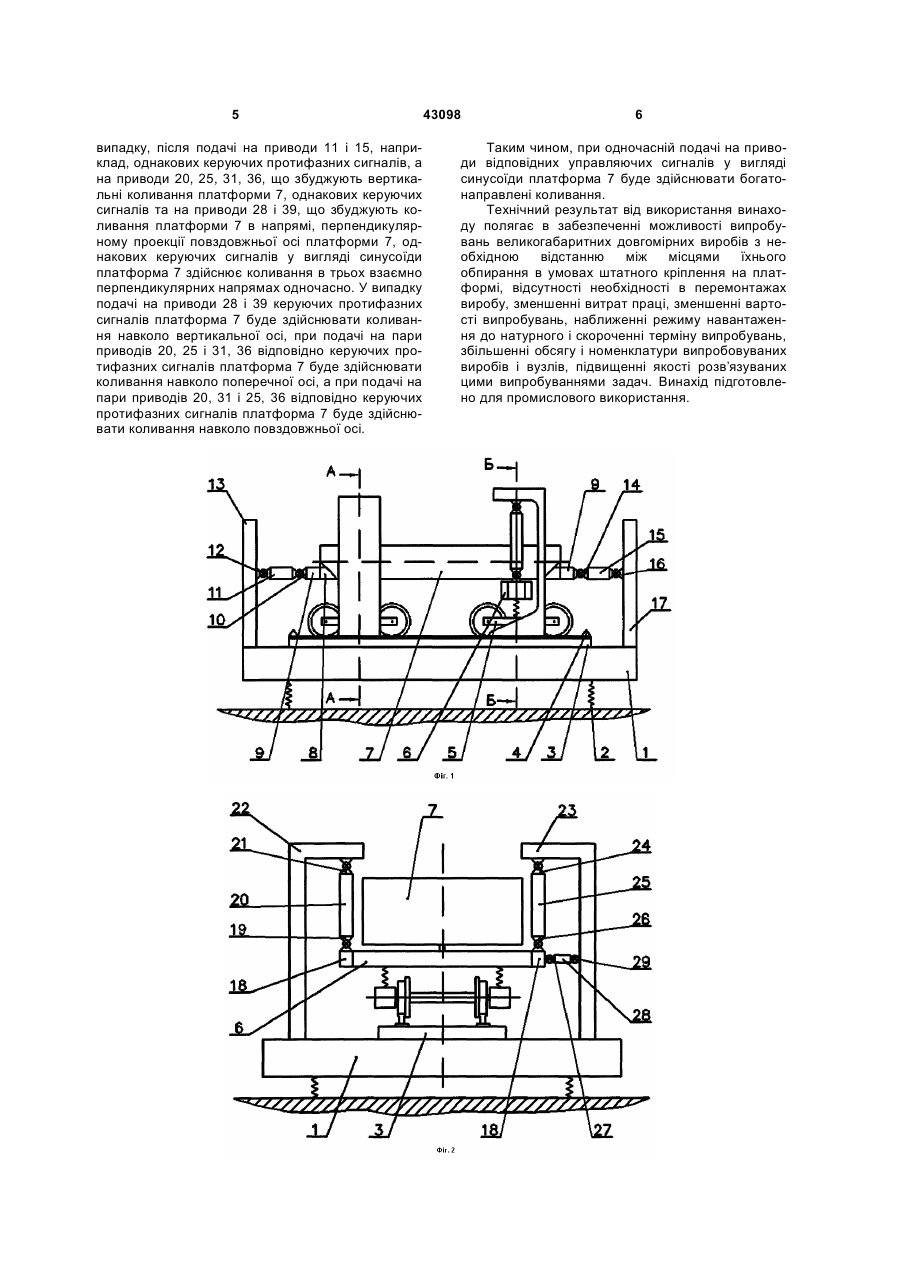

1. Стенд багатонаправлених коливань, що містить фундамент, на якому змонтовано опорнонапрямний пристрій з рухливою платформою й 3 ми візками, на які встановлена штатна платформа, а приводи карданними шарнірами приєднані одним кінцем до закріплених на фундаменті стійок, а другим кінцем до вузлів зв’язку, при цьому вузли зв’язку виконано у вигляді кронштейнів, якими споряджено краї хребтової балки платформи і торці надресорних балок візків, фундамент споряджено віброізоляцією, а ділянка рейкової колії споряджена упорами. Натурні умови закріплення випробовуваного виробу забезпечуються тим, що навантаженню піддається платформа з великогабаритним довгомірним виробом, який розташовано і закріплено на ній штатним способом. Можливість одночасного навантаження в трьох взаємно перпендикулярних напрямках, а саме - у вертикальному і двох взаємно перпендикулярних горизонтальних, забезпечується приєднанням приводів карданними шарнірами до закріплених на фундаменті стійок і вузлів зв’язку на рухомій платформі разом з надресорними балками, яка має можливість переміщення у вертикальному напрямі за рахунок деформації пружин підвіски, в горизонтальному напрямі паралельно повздовжній осі платформи за рахунок деформації пружин підвіски та переміщення візків по рейках, а в горизонтальному напрямі перпендикулярно проекції повздовжньої осі платформи за рахунок деформації пружин підвіски. Одночасне навантаження в трьох взаємно перпендикулярних напрямах наближає режим навантаження до натурного і скорочує терміни випробувань. Одночасне навантаження в трьох взаємно перпендикулярних напрямах забезпечує проведення випробувань без перемонтажу виробу, що зменшує затрати праці і вартість випробувань. Віброізоляція фундаменту зменшує передачу коливань на підлогу й елементи будови, в якій розміщено стенд. Упори на ділянці рейкової колії перешкоджають несанкціонованому переміщенню по ній стенду. Таким чином, запропонована конструкція стенду багатонаправлених коливань відрізняється тим, що опорно-напрямний пристрій складається із змонтованої на фундаменті ділянки рейкової колії з встановленими на ній залізничними візками, на які встановлена штатна платформа, а приводи карданними шарнірами приєднані одним кінцем до закріплених на фундаменті стійок, а другим кінцем до вузлів зв’язку, фундамент споряджено віброізоляцією, а ділянка рейкової колії споряджена упорами, при цьому вузли зв’язку виконано у вигляді кронштейнів, якими споряджено краї хребтової балки платформи і торці надресорних балок візків. Технічний результат від використання винаходу, що заявляється, полягає в забезпеченні можливості випробувань великогабаритних довгомірних виробів з необхідною відстанню між місцями їхнього обпирання в умовах штатного кріплення на платформі, відсутності необхідності у перемонтажах виробу, зменшенні витрат праці, зменшенні вартості випробувань, наближенні режиму навантаження до натурного і скороченні терміну випробувань, збільшенні обсягу і номенклатури випробовуваних виробів і вузлів, підвищенні якості розв’язуваних цими випробуваннями задач. 43098 4 Нижче розглянуто варіант стенду багатонаправлених коливань, який призначений для одночасного створення коливань в вертикальному і двох взаємно перпендикулярних горизонтальних напрямах. Корисна модель, що заявляється, пояснюється за допомогою наступних креслень і детального опису корисної моделі. На Фіг.1 зображено загальний вид стенду. На Фіг.2 показана схема розрізу по А-А на Фіг.1. На Фіг.3 показана схема розрізу по Б-Б на Фіг.1. На Фіг.1 фундамент 1 споряджено віброізоляцією 2. На фундаменті 1 змонтована ділянка рейкової колії 3, яка споряджена упорами 4. На ділянці рейкової колії 3 встановлені залізничні візки 5, що мають надресорну балку 6. На залізничні візки 5 встановлена платформа 7, що має хребтову балку 8, яка по краях споряджена вузлами зв’язку у вигляді кронштейнів 9. При цьому привід 11 одним кінцем карданним шарніром 10 приєднано до кронштейну 9, а другим кінцем карданним шарніром 12 приєднано до стійки 13, яка закріплена на фундаменті 1. Привід 15 одним кінцем карданним шарніром 14 приєднано до кронштейну 9, а другим кінцем карданним шарніром 16 приєднано до стійки 17, яка закріплена на фундаменті 1. На Фіг.2 привід 20 одним кінцем карданним шарніром 19 приєднано до вузла зв’язку, який виконано у вигляді кронштейну 18, що приєднаний до торця надресорної балки 6, а другим кінцем карданним шарніром 21 приєднано до стійки 22, яка закріплена на фундаменті 1. Привід 25 одним кінцем карданним шарніром 24 приєднано до стійки 23, яка закріплена на фундаменті 1, а другим кінцем карданним шарніром 26 приєднано до вузла зв’язку, який виконано у вигляді кронштейну 18, що приєднаний до торця надресорної балки 6. Привід 28 одним кінцем карданним шарніром 27 приєднано до вузла зв’язку, який виконано у вигляді кронштейну 18, що приєднаний до торця надресорної балки 6, а другим кінцем карданним шарніром 29 приєднано до стійки 23. На Фіг.3 привід 31 одним кінцем карданним шарніром 30 приєднано до вузла зв’язку, який виконано у вигляді кронштейну 18, що приєднаний до торця надресорної балки 6, а другим кінцем карданним шарніром 32 приєднано до стійки 33, яка закріплена на фундаменті 1. Привід 36 одним кінцем карданним шарніром 35 приєднано до стійки 34, яка закріплена на фундаменті 1, а другим кінцем карданним шарніром 37 приєднано до вузла зв’язку, який виконано у вигляді кронштейну 18, що приєднаний до торця надресорної балки 6. Привід 39 одним кінцем карданним шарніром 38 приєднано до вузла зв’язку, який виконано у вигляді кронштейну 18, що приєднаний до торця надресорної балки 6, а другим кінцем карданним шарніром 40 приєднано до стійки 34. Стенд багатонаправлених коливань працює в такий спосіб. Між упорами 4 і візками 5 встановлюють проміжки, що перевищують амплітуду коливань, яку збуджують приводи 11 і 15 в напрямі повздовжньої осі платформи 7. У найпростішому 5 випадку, після подачі на приводи 11 і 15, наприклад, однакових керуючих протифазних сигналів, а на приводи 20, 25, 31, 36, що збуджують вертикальні коливання платформи 7, однакових керуючих сигналів та на приводи 28 і 39, що збуджують коливання платформи 7 в напрямі, перпендикулярному проекції повздовжньої осі платформи 7, однакових керуючих сигналів у вигляді синусоїди платформа 7 здійснює коливання в трьох взаємно перпендикулярних напрямах одночасно. У випадку подачі на приводи 28 і 39 керуючих протифазних сигналів платформа 7 буде здійснювати коливання навколо вертикальної осі, при подачі на пари приводів 20, 25 і 31, 36 відповідно керуючих протифазних сигналів платформа 7 буде здійснювати коливання навколо поперечної осі, а при подачі на пари приводів 20, 31 і 25, 36 відповідно керуючих протифазних сигналів платформа 7 буде здійснювати коливання навколо повздовжньої осі. 43098 6 Таким чином, при одночасній подачі на приводи відповідних управляючих сигналів у вигляді синусоїди платформа 7 буде здійснювати богатонаправлені коливання. Технічний результат від використання винаходу полягає в забезпеченні можливості випробувань великогабаритних довгомірних виробів з необхідною відстанню між місцями їхнього обпирання в умовах штатного кріплення на платформі, відсутності необхідності в перемонтажах виробу, зменшенні витрат праці, зменшенні вартості випробувань, наближенні режиму навантаження до натурного і скороченні терміну випробувань, збільшенні обсягу і номенклатури випробовуваних виробів і вузлів, підвищенні якості розв’язуваних цими випробуваннями задач. Винахід підготовлено для промислового використання. 7 Комп’ютерна верстка Л.Литвиненко 43098 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
