Стенд вертикальних коливань

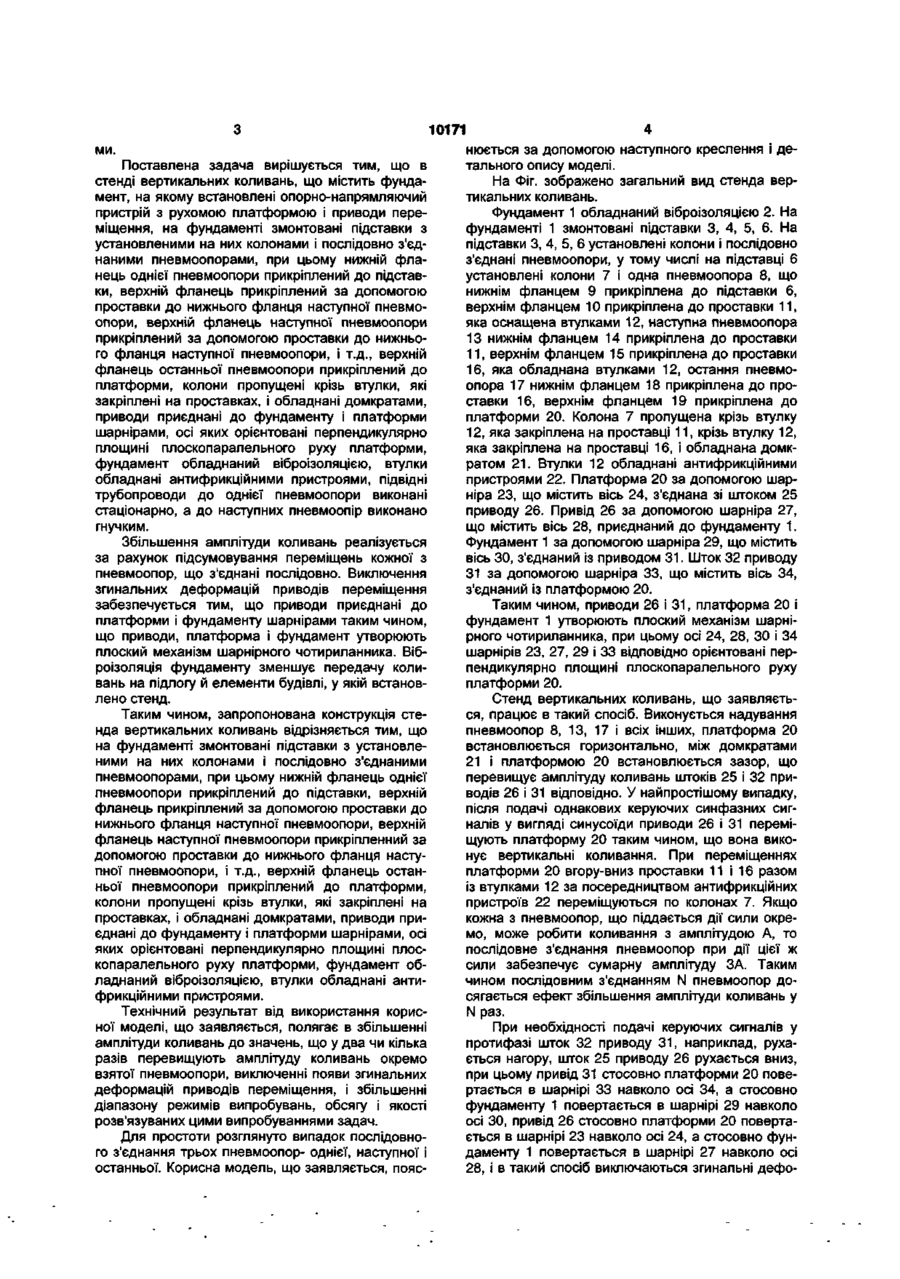

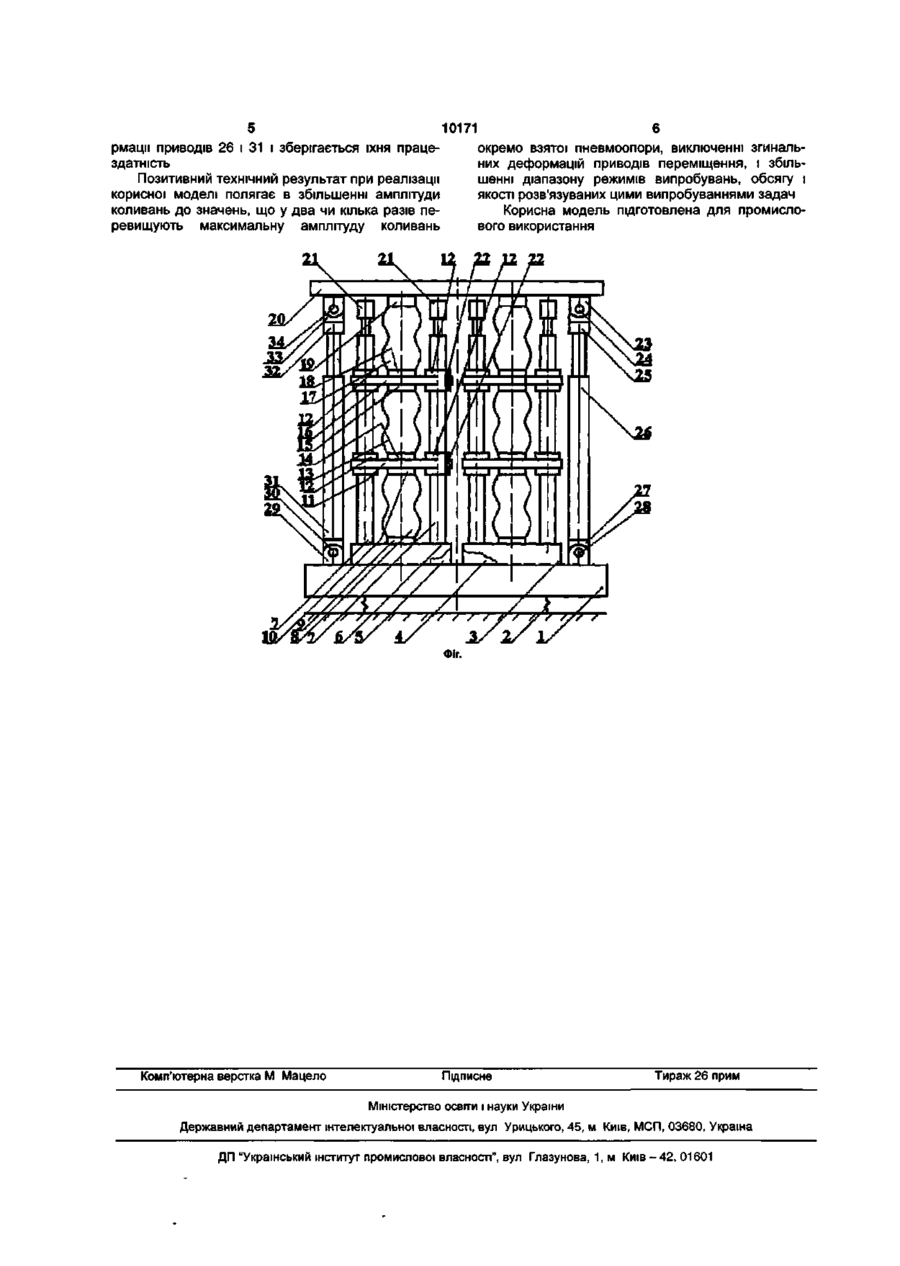

1. Стенд вертикальних коливань, що містить фундамент, на якому встановлені опорнонапрямний пристрій з рухомою платформою і приводи переміщення, який відрізняється тим, що на фундаменті змонтовані підставки з встановленими на них колонами і послідовно з'єднаними пневмо опорами, при цьому нижній фланець однієї пневмоопори прикріплений до підставки, верхній фланець прикріплений за допомогою вставки до нижнього фланця наступної пневмоопори, верхній фланець наступної пневмоопори прикріплений за допомогою вставки до нижнього фланця наступної пневмоопори, верхній фланець останньої пневмоопори прикріплений до платформи, колони проходять крізь втулки, які закріплені на вставках, і обладнані домкратами, приводи приєднані до фундаменту і платформи шарнірами, осі яких орієнтовані перпендикулярно площині плоскопаралельного руху платформи, фундамент оснащений віброізоляцією. 2. Стенд за п. 1, який відрізняється тим, що втулки оснащені антифрикційними пристроями. Корисна модель відноситься до області випробувальної техніки, а саме до випробувальних стендів широкого діапазону амплітуд коливань і великої вантажопідйомності. Вона може бути використана при проведенні вібраційних випробувань вузлів і виробів атомних електростанцій, ракетно-космічної і сільськогосподарської техніки, а також інших об'єктів для визначення динамічних характеристик і перевірки вібраційної міцності при діянні транспортувальних, сейсмічних і ударних навантажень у вертикальному напрямку. Відома вертикальна схема вивішування виробу на шнурових гумових амортизаторах [див. Довідник за редакцією В.В. Клюева "Випробувальна техніка", "Машинобудування", 1982р., книга 2, стор.ЗЗО, мал.23 а], що містить силову підлогу, опорно-напрямляючий пристрій у вигляді верхньої силової опори й амортизаційної підвіски, рухомого пристосування і збуджувача вібрацій. Такі схеми вивішування застосовуються для підвіски об'єктів великої маси для випробувань з амплітудами коливань до 5-10мм по визначенню амплітудночастотних характеристик. Відомий стенд вертикальних коливань [див."Стенд транспортувальних випробувань для вертикальних збуджень", конструкторська документація 137-2800/00-00, Дніпропетровськ, Державне конструкторське бюро "Південне" ім.М.К. Янгеля, 1987р.], що містить рухому платформу, опорнонапрямляючий пристрій, приводи переміщення і ізольований від вібрацій фундамент. Опорнонапрямляючий пристрій виконано у вигляді встановлених на фундаменті підставок із закріпленими на них домкратами і пневматичними опорами, приєднувальні фланці яких за допомогою шарнірно зв'язаних важелів з'єднані шарнірно. На пневматичні опори встановлена платформа. Приводи переміщення шарнірно з'єднані з платформою і фундаментом. Максимальна амплітуда коливань складає 50мм. Така амплітуда коливань на низьких частотах забезпечує 8-15% від необхідних нормативних переміщень і є недоліком стенда. Цей стенд є найбільш близьким аналогом (прототипом). В основу корисної моделі "Стенд вертикальних коливань" поставлена задача збільшити амплітуди коливань з одночасним виключенням згинальних деформацій приводів переміщення шляхом послідовного з'єднання двох чи декількох пневматичних опор і шарнірного кріплення приводів переміщення до фундаменту і платформи з утворенням у такий спосіб плоского механізму шарнірного чотирьохланника з ланок приводів, фундаменту і платфор 10171 нюється за допомогою наступного креслення і детального опису моделі. Поставлена задача вирішується тим, що в На Фіг. зображено загальний вид стенда верстенді вертикальних коливань, що містить фундатикальних коливань. мент, на якому встановлені опорно-напрямляючий Фундамент 1 обладнаний віброізоляцією 2. На пристрій з рухомою платформою і приводи перефундаменті 1 змонтовані підставки 3, 4, 5, 6. На міщення, на фундаменті змонтовані підставки з підставки 3, 4, 5, 6 установлені колони і послідовно установленими на них колонами і послідовно з'єдз'єднані пневмоопори, у тому числі на підставці 6 наними пневмоопорами, при цьому нижній флаустановлені колони 7 і одна пневмоопора 8, що нець однієї пневмоопори прикріплений до підставнижнім фланцем 9 прикріплена до підставки 6, ки, верхній фланець прикріплений за допомогою верхнім фланцем 10 прикріплена до проставки 11, проставки до нижнього фланця наступної пневмояка оснащена втулками 12, наступна пневмоопора опори, верхній фланець наступної пневмоопори 13 нижнім фланцем 14 прикріплена до проставки прикріплений за допомогою проставки до нижньо11, верхнім фланцем 15 прикріплена до проставки го фланця наступної пневмоопори, і т.д., верхній 16, яка обладнана втулками 12, остання пневмофланець останньої пневмоопори прикріплений до опора 17 нижнім фланцем 18 прикріплена до проплатформи, колони пропущені крізь втулки, які ставки 16, верхнім фланцем 19 прикріплена до закріплені на проставках, і обладнані домкратами, платформи 20. Колона 7 пропущена крізь втулку приводи приєднані до фундаменту і платформи шарнірами, осі яких орієнтовані перпендикулярно 12, яка закріплена на проставці 11, крізь втулку 12, площині плоскопаралельного руху платформи, яка закріплена на проставці 16, і обладнана домкфундамент обладнаний віброізоляцією, втулки ратом 21. Втулки 12 обладнані антифрикційними обладнані антифрикційними пристроями, підвідні пристроями 22. Платформа 20 за допомогою шартрубопроводи до однієї пневмоопори виконані ніра 23, що містить вісь 24, з'єднана зі штоком 25 стаціонарно, а до наступних пневмоопір виконано приводу 26. Привід 26 за допомогою шарніра 27, гнучким. що містить вісь 28, приєднаний до фундаменту 1. Фундамент 1 за допомогою шарніра 29, що містить Збільшення амплітуди коливань реалізується вісь ЗО, з'єднаний із приводом 31. Шток 32 приводу за рахунок підсумовування переміщень кожної з 31 за допомогою шарніра 33, що містить вісь 34, пневмоопор, що з'єднані послідовно. Виключення з'єднаний із платформою 20. згинальних деформацій приводів переміщення забезпечується тим, що приводи приєднані до Таким чином, приводи 26 і 31, платформа 20 і платформи і фундаменту шарнірами таким чином, фундамент 1 утворюють плоский механізм шарніщо приводи, платформа і фундамент утворюють рного чотириланника, при цьому осі 24, 28, ЗО і 34 плоский механізм шарнірного чотириланника. Вібшарнірів 23, 27, 29 і 33 відповідно орієнтовані перроізоляція фундаменту зменшує передачу колипендикулярно площині плоскопаралельного руху вань на підлогу й елементи будівлі, у якій встановплатформи 20. лено стенд. Стенд вертикальних коливань, що заявляється, працює в такий спосіб. Виконується надування Таким чином, запропонована конструкція степневмоопор 8, 13, 17 і всіх інших, платформа 20 нда вертикальних коливань відрізняється тим, що встановлюється горизонтально, між домкратами на фундаменті змонтовані підставки з установле21 і платформою 20 встановлюється зазор, що ними на них колонами і послідовно з'єднаними перевищує амплітуду коливань штоків 25 і 32 припневмоопорами, при цьому нижній фланець однієї водів 26 і 31 відповідно. У найпростішому випадку, пневмоопори прикріплений до підставки, верхній після подачі однакових керуючих синфазних сигфланець прикріплений за допомогою проставки до налів у вигляді синусоїди приводи 26 і 31 перемінижнього фланця наступної пневмоопори, верхній щують платформу 20 таким чином, що вона викофланець наступної пневмоопори прикріпленний за нує вертикальні коливання. При переміщеннях допомогою проставки до нижнього фланця наступлатформи 20 вгору-вниз проставки 11 і 16 разом пної пневмоопори, і т.д., верхній фланець останіз втулками 12 за посередництвом антифрикційних ньої пневмоопори прикріплений до платформи, пристроїв 22 переміщуються по колонах 7. Якщо колони пропущені крізь втулки, які закріплені на кожна з пневмоопор, що піддається дії сили окрепроставках, і обладнані домкратами, приводи примо, може робити коливання з амплітудою А, то єднані до фундаменту і платформи шарнірами, осі послідовне з'єднання пневмоопор при дії цієї ж яких орієнтовані перпендикулярно площині плоссили забезпечує сумарну амплітуду ЗА. Таким копаралельного руху платформи, фундамент обчином послідовним з'єднанням N пневмоопор доладнаний віброізоляцією, втулки обладнані антисягається ефект збільшення амплітуди коливань у фрикційними пристроями. N раз. Технічний результат від використання корисної моделі, що заявляється, полягає в збільшенні При необхідності подачі керуючих сигналів у амплітуди коливань до значень, що у два чи кілька протифазі шток 32 приводу 31, наприклад, рухаразів перевищують амплітуду коливань окремо ється нагору, шток 25 приводу 26 рухається вниз, взятої пневмоопори, виключенні появи згинальних при цьому привід 31 стосовно платформи 20 поведеформацій приводів переміщення, і збільшенні ртається в шарнірі 33 навколо осі 34, а стосовно діапазону режимів випробувань, обсягу і якості фундаменту 1 повертається в шарнірі 29 навколо розв'язуваних цими випробуваннями задач. осі ЗО, привід 26 стосовно платформи 20 повертається в шарнірі 23 навколо осі 24, а стосовно фунДля простоти розглянуто випадок послідовнодаменту 1 повертається в шарнірі 27 навколо осі го з'єднання трьох пневмоопор- однієї, наступної і 28, і в такий спосіб виключаються згинальні дефоостанньої. Корисна модель, що заявляється, поясми. 5 10171 рмацм приводів 26 і 31 і зберігається їхня працеокремо взятої пневмоопори, виключенні згинальздатність них деформацій приводів переміщення, і збільПозитивний технічний результат при реалізації шенні діапазону режимів випробувань, обсягу і корисної моделі полягає в збільшенні амплітуди якості розв'язуваних цими випробуваннями задач коливань до значень, що у два чи кілька разів пеКорисна модель підготовлена для промислоревищують максимальну амплітуду коливань вого використання Фіг. Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
