Ін’єктор

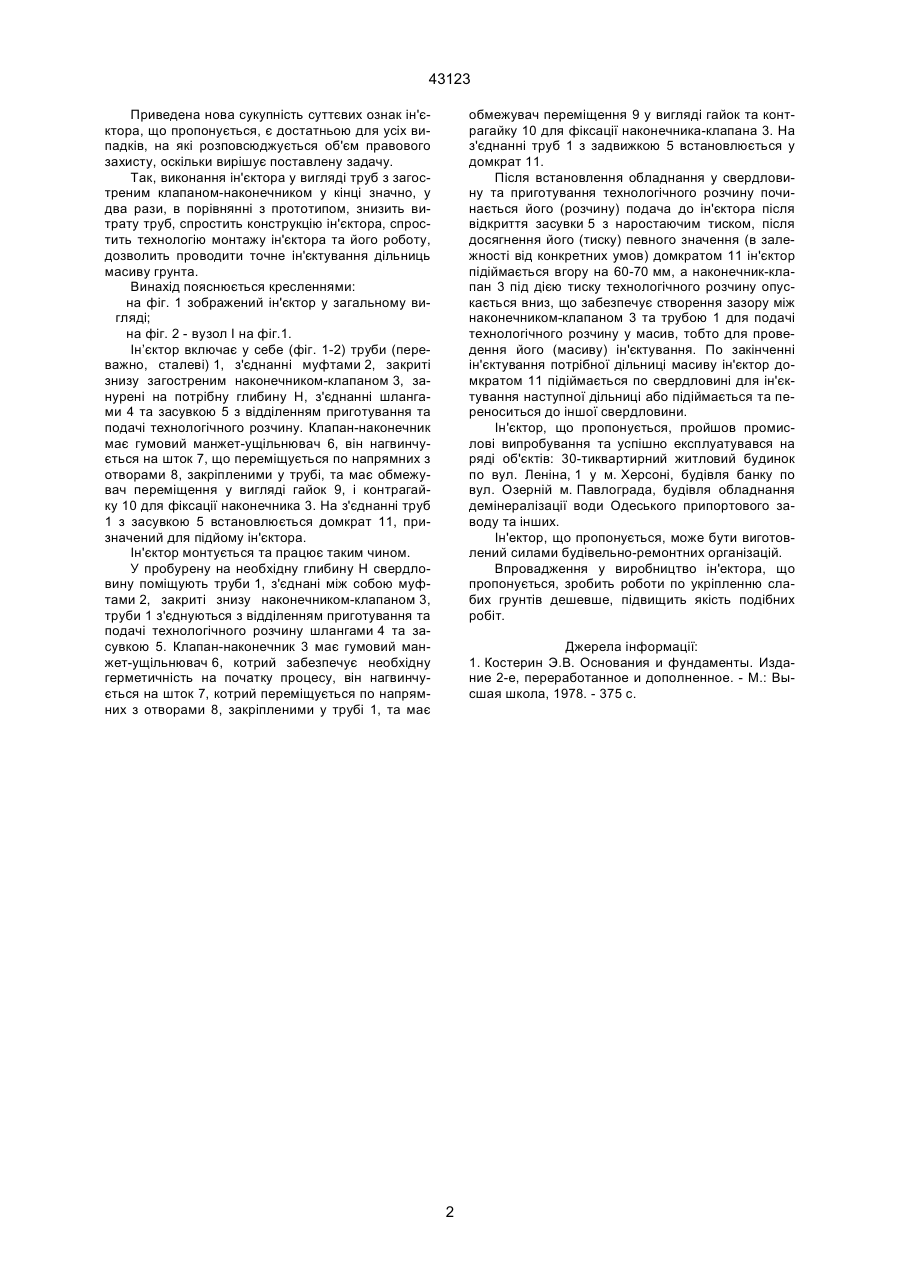

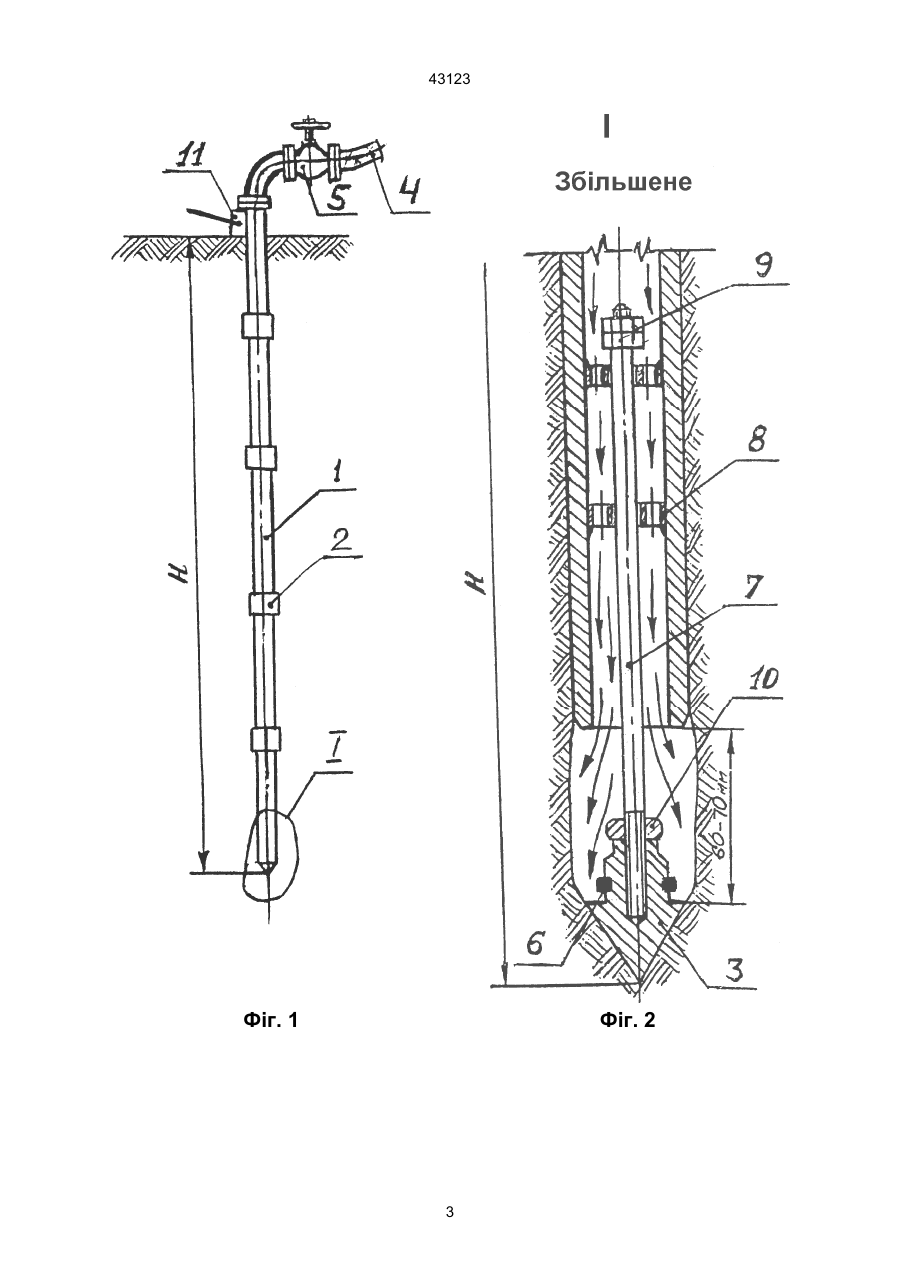

Ін'єктор, що включає в себе труби, з'єднані муфтами, закриті знизу наконечником-клапаном, занурені на потрібну глибину, з'єднані шлангами та засувкою з обладнанням приготування та подачі 43123 Приведена нова сукупність суттєвих ознак ін'єктора, що пропонується, є достатньою для усіх випадків, на які розповсюджується об'єм правового захисту, оскільки вирішує поставлену задачу. Так, виконання ін'єктора у вигляді труб з загостреним клапаном-наконечником у кінці значно, у два рази, в порівнянні з прототипом, знизить витрату труб, спростить конструкцію ін'єктора, спростить технологію монтажу ін'єктора та його роботу, дозволить проводити точне ін'єктування дільниць масиву грунта. Винахід пояснюється кресленнями: на фіг. 1 зображений ін'єктор у загальному вигляді; на фіг. 2 - вузол І на фіг.1. Ін’єктор включає у себе (фіг. 1-2) труби (переважно, сталеві) 1, з'єднанні муфтами 2, закриті знизу загостреним наконечником-клапаном 3, занурені на потрібну глибину Н, з'єднанні шлангами 4 та засувкою 5 з відділенням приготування та подачі технологічного розчину. Клапан-наконечник має гумовий манжет-ущільнювач 6, він нагвинчується на шток 7, що переміщується по напрямних з отворами 8, закріпленими у трубі, та має обмежувач переміщення у вигляді гайок 9, і контрагайку 10 для фіксації наконечника 3. На з'єднанні труб 1 з засувкою 5 встановлюється домкрат 11, призначений для підйому ін'єктора. Ін'єктор монтується та працює таким чином. У пробурену на необхідну глибину Н свердловину поміщують труби 1, з'єднані між собою муфтами 2, закриті знизу наконечником-клапаном 3, труби 1 з'єднуються з відділенням приготування та подачі технологічного розчину шлангами 4 та засувкою 5. Клапан-наконечник 3 має гумовий манжет-ущільнювач 6, котрий забезпечує необхідну герметичність на початку процесу, він нагвинчується на шток 7, котрий переміщується по напрямних з отворами 8, закріпленими у трубі 1, та має обмежувач переміщення 9 у вигляді гайок та контрагайку 10 для фіксації наконечника-клапана 3. На з'єднанні труб 1 з задвижкою 5 встановлюється у домкрат 11. Після встановлення обладнання у свердловину та приготування технологічного розчину починається його (розчину) подача до ін'єктора після відкриття засувки 5 з наростаючим тиском, після досягнення його (тиску) певного значення (в залежності від конкретних умов) домкратом 11 ін'єктор підіймається вгору на 60-70 мм, а наконечник-клапан 3 під дією тиску технологічного розчину опускається вниз, що забезпечує створення зазору між наконечником-клапаном 3 та трубою 1 для подачі технологічного розчину у масив, тобто для проведення його (масиву) ін'єктування. По закінченні ін'єктування потрібної дільниці масиву ін'єктор домкратом 11 підіймається по свердловині для ін'єктування наступної дільниці або підіймається та переноситься до іншої свердловини. Ін'єктор, що пропонується, пройшов промислові випробування та успішно експлуатувався на ряді об'єктів: 30-тиквартирний житловий будинок по вул. Леніна, 1 у м. Херсоні, будівля банку по вул. Озерній м. Павлограда, будівля обладнання демінералізації води Одеського припортового заводу та інших. Ін'ектор, що пропонується, може бути виготовлений силами будівельно-ремонтних організацій. Впровадження у виробництво ін'ектора, що пропонується, зробить роботи по укріпленню слабих грунтів дешевше, підвищить якість подібних робіт. Джерела інформації: 1. Костерин Э.В. Основания и фундаменты. Издание 2-е, переработанное и дополненное. - М.: Высшая школа, 1978. - 375 с. 2 43123 Фіг. 1 Фіг. 2 3 43123 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
