Спосіб врізання відгалуження у діючий трубопровід низького тиску

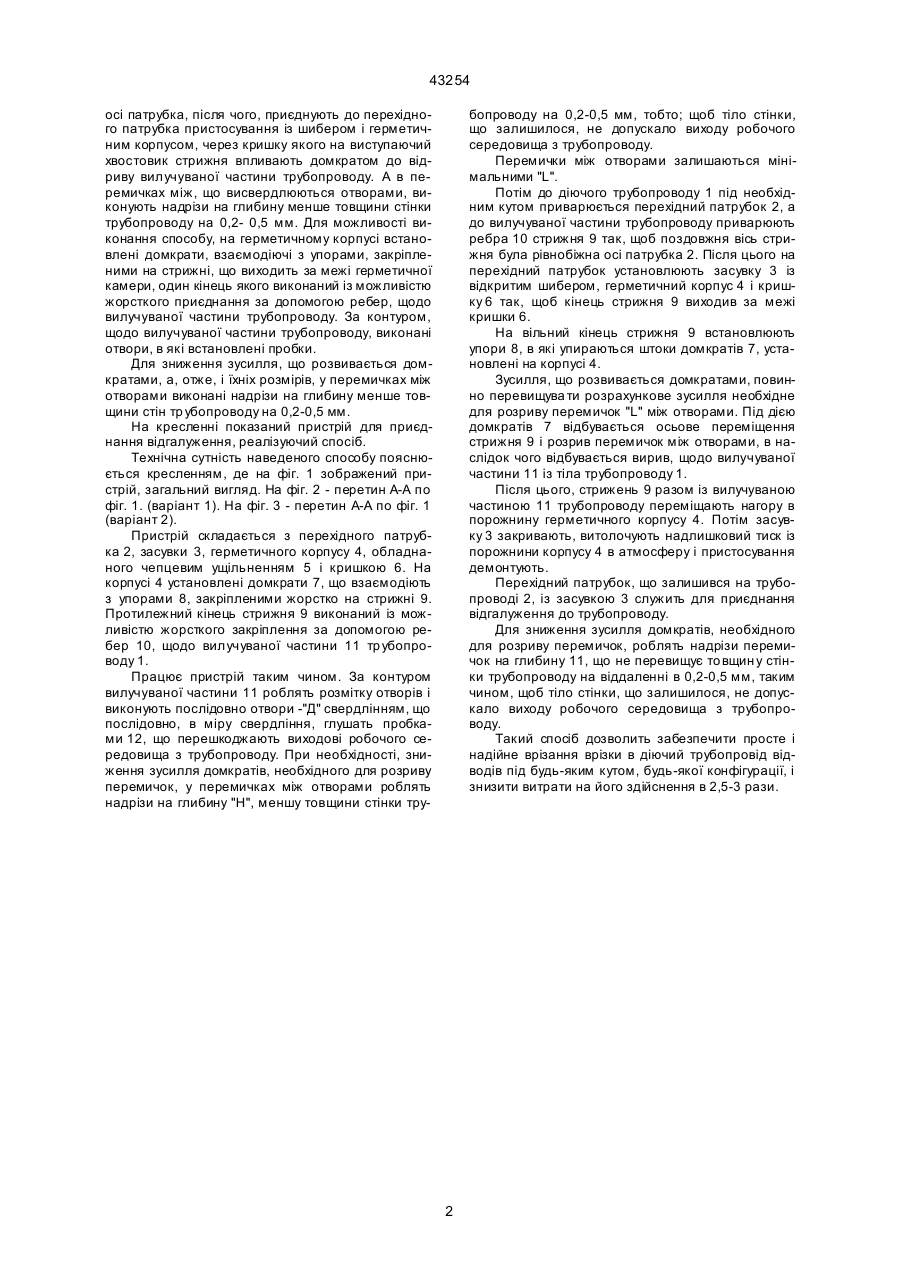

1. Спосіб врізання відгалуження в діючий трубопровід низького тиску, що містить в собі кріплення, для вилучуваної ділянки трубопроводу стрижня, кріплення на трубопроводі перехідного патрубка і пристосування для вирізки вікна в трубопроводі, який відрізняється тим, що спочатку 43254 осі патрубка, після чого, приєднують до перехідного патрубка пристосування із шибером і герметичним корпусом, через кришку якого на виступаючий хвостовик стрижня впливають домкратом до відриву вилучуваної частини трубопроводу. А в перемичках між, що висвердлюються отворами, виконують надрізи на глибину менше товщини стінки трубопроводу на 0,2- 0,5 мм. Для можливості виконання способу, на герметичному корпусі встановлені домкрати, взаємодіючі з упорами, закріпленими на стрижні, що виходить за межі герметичної камери, один кінець якого виконаний із можливістю жорсткого приєднання за допомогою ребер, щодо вилучуваної частини трубопроводу. За контуром, щодо вилучуваної частини трубопроводу, виконані отвори, в які встановлені пробки. Для зниження зусилля, що розвивається домкратами, а, отже, і їхніх розмірів, у перемичках між отворами виконані надрізи на глибину менше товщини стін тр убопроводу на 0,2-0,5 мм. На кресленні показаний пристрій для приєднання відгалуження, реалізуючий спосіб. Технічна сутність наведеного способу пояснюється кресленням, де на фіг. 1 зображений пристрій, загальний вигляд. На фіг. 2 - перетин А-А по фіг. 1. (варіант 1). На фіг. 3 - перетин А-А по фіг. 1 (варіант 2). Пристрій складається з перехідного патрубка 2, засувки 3, герметичного корпусу 4, обладнаного чепцевим ущільненням 5 і кришкою 6. На корпусі 4 установлені домкрати 7, що взаємодіють з упорами 8, закріпленими жорстко на стрижні 9. Протилежний кінець стрижня 9 виконаний із можливістю жорсткого закріплення за допомогою ребер 10, щодо вилучуваної частини 11 тр убопроводу 1. Працює пристрій таким чином. За контуром вилучуваної частини 11 роблять розмітку отворів і виконують послідовно отвори -"Д" свердлінням, що послідовно, в міру свердління, глушать пробками 12, що перешкоджають виходові робочого середовища з трубопроводу. При необхідності, зниження зусилля домкратів, необхідного для розриву перемичок, у перемичках між отворами роблять надрізи на глибину "Н", меншу товщини стінки тру бопроводу на 0,2-0,5 мм, тобто; щоб тіло стінки, що залишилося, не допускало виходу робочого середовища з трубопроводу. Перемички між отворами залишаються мінімальними "L". Потім до діючого трубопроводу 1 під необхідним кутом приварюється перехідний патрубок 2, а до вилучуваної частини трубопроводу приварюють ребра 10 стрижня 9 так, щоб поздовжня вісь стрижня була рівнобіжна осі патрубка 2. Після цього на перехідний патрубок установлюють засувку 3 із відкритим шибером, герметичний корпус 4 і кришку 6 так, щоб кінець стрижня 9 виходив за межі кришки 6. На вільний кінець стрижня 9 встановлюють упори 8, в які упираються штоки домкратів 7, установлені на корпусі 4. Зусилля, що розвивається домкратами, повинно перевищува ти розрахункове зусилля необхідне для розриву перемичок "L" між отворами. Під дією домкратів 7 відбувається осьове переміщення стрижня 9 і розрив перемичок між отворами, в наслідок чого відбувається вирив, щодо вилучуваної частини 11 із тіла трубопроводу 1. Після цього, стрижень 9 разом із вилучуваною частиною 11 трубопроводу переміщають нагору в порожнину герметичного корпусу 4. Потім засувку 3 закривають, витолочують надлишковий тиск із порожнини корпусу 4 в атмосферу і пристосування демонтують. Перехідний патрубок, що залишився на трубопроводі 2, із засувкою 3 служить для приєднання відгалуження до трубопроводу. Для зниження зусилля домкратів, необхідного для розриву перемичок, роблять надрізи перемичок на глибину 11, що не перевищує то вщин у стінки трубопроводу на віддаленні в 0,2-0,5 мм, таким чином, щоб тіло стінки, що залишилося, не допускало виходу робочого середовища з трубопроводу. Такий спосіб дозволить забезпечити просте і надійне врізання врізки в діючий трубопровід відводів під будь-яким кутом, будь-якої конфігурації, і знизити витрати на його здійснення в 2,5-3 рази. 2 43254 Фіг. 1 А-А (Фіг. 1). Варіант 1 Фіг. 2 А-А (Фіг. 1). Варіант 2 Фіг. 3 3 43254 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул.Горького, 180. (044) 268-25-22 __________________________________________________________ 4
