F01D 5/02 — елементи, несучі лопатки, наприклад ротори

Номер патенту: 56174

Опубліковано: 10.01.2011

Автори: Миргородський Сергій Михайлович, Коваленко Олександр Павлович, Шанькін Сергій Іванович

МПК: F01D 5/02, F01D 5/12

Мітки: турбомашині, робочих, пристрій, кріплення, лопаток

Формула / Реферат:

Пристрій для кріплення робочих лопаток турбомашини за допомогою хвостовиків, поміщених у прорізах обода диска, що мають вирізи, які утворюють крізний паз для установки розрізного кільця, що фіксується за допомогою вкладиша, який відрізняється тим, що на диску виконаний фланець для закріплення вкладиша, при цьому вкладиш має U-подібну форму.

Номер патенту: 92447

Опубліковано: 10.11.2010

Автори: Шаррьє Емманюель, Супізон Жан-Люк

МПК: F01D 25/24, F01D 5/28, F01D 5/02 ...

Мітки: пристрій, зокрема, разом, турбомашині, з'єднання, кільцевих, фланців

Формула / Реферат:

1. Пристрій для з'єднання двох кільцевих фланців ротора або статора турбомашини, що містить: кріпильні засоби, такі як болти, що проходять через отвори у згаданих кільцевих фланцях; при цьому перший кільцевий фланець має зазублену форму і має виїмки, утворені між суцільними частинами, що містять отвори для проходження через них кріпильних засобів; а другий кільцевий фланець містить показувальні засоби, які взаємодіють з першим кільцевим...

Номер патенту: 85046

Опубліковано: 25.12.2008

Автори: Паскьє Дідьє, Дезіре, Рене

МПК: F01C 1/00, F01D 5/02, F01D 5/00 ...

Мітки: ротора, фіксування, диску, лопаток, напрямі, турбомашині, осьовому, пристрій

Формула / Реферат:

1. Пристрій для фіксування в осьовому напрямі на диску ротора турбомашини лопаток, які мають хвостовики, що взаємодіють з канавками по периферії диска, причому пристрій містить кільце, яке за допомогою внутрішньої по радіусу кромки закріплене у кільцевій канавці диска, а зовнішньою по радіусу кромкою опирається на хвостовики лопаток, який відрізняється тим, що додатково містить кільцевий замок, розміщений у кільцевій канавці диска для...

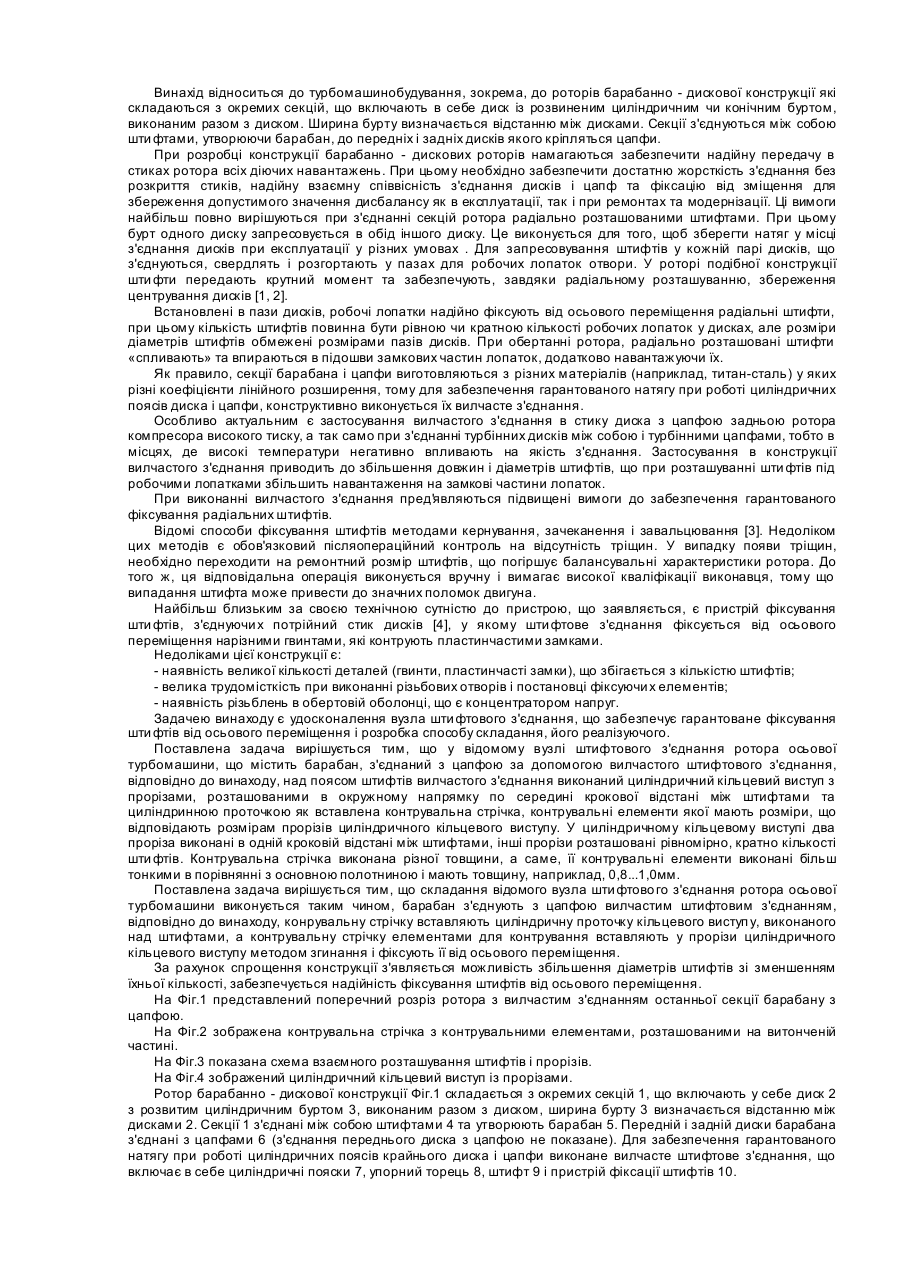

Номер патенту: 82700

Опубліковано: 12.05.2008

Автори: Лисенко Валентин Микитович, Зубрицька Інна Аркадіївна, Спіцин Володимир Євгенійович, Жирицький Олександр Олегович

МПК: F01D 5/02

Мітки: осьової, вузол, спосіб, ротора, штифтового, турбомашині, з'єднання, складання

Формула / Реферат:

1. Вузол штифтового з'єднання ротора осьової турбомашини, що містить барабан, з'єднаний з цапфою за допомогою вилчастого штифтового з'єднання, який відрізняється тим, що над штифтами вилчастого з'єднання виконаний циліндричний кільцевий виступ з прорізами, розташованими в обводовому напрямку по середині крокової відстані між штифтами та циліндричною проточкою, у яку вставлена контрувальна стрічка, контрувальні елементи якої мають розміри, що...

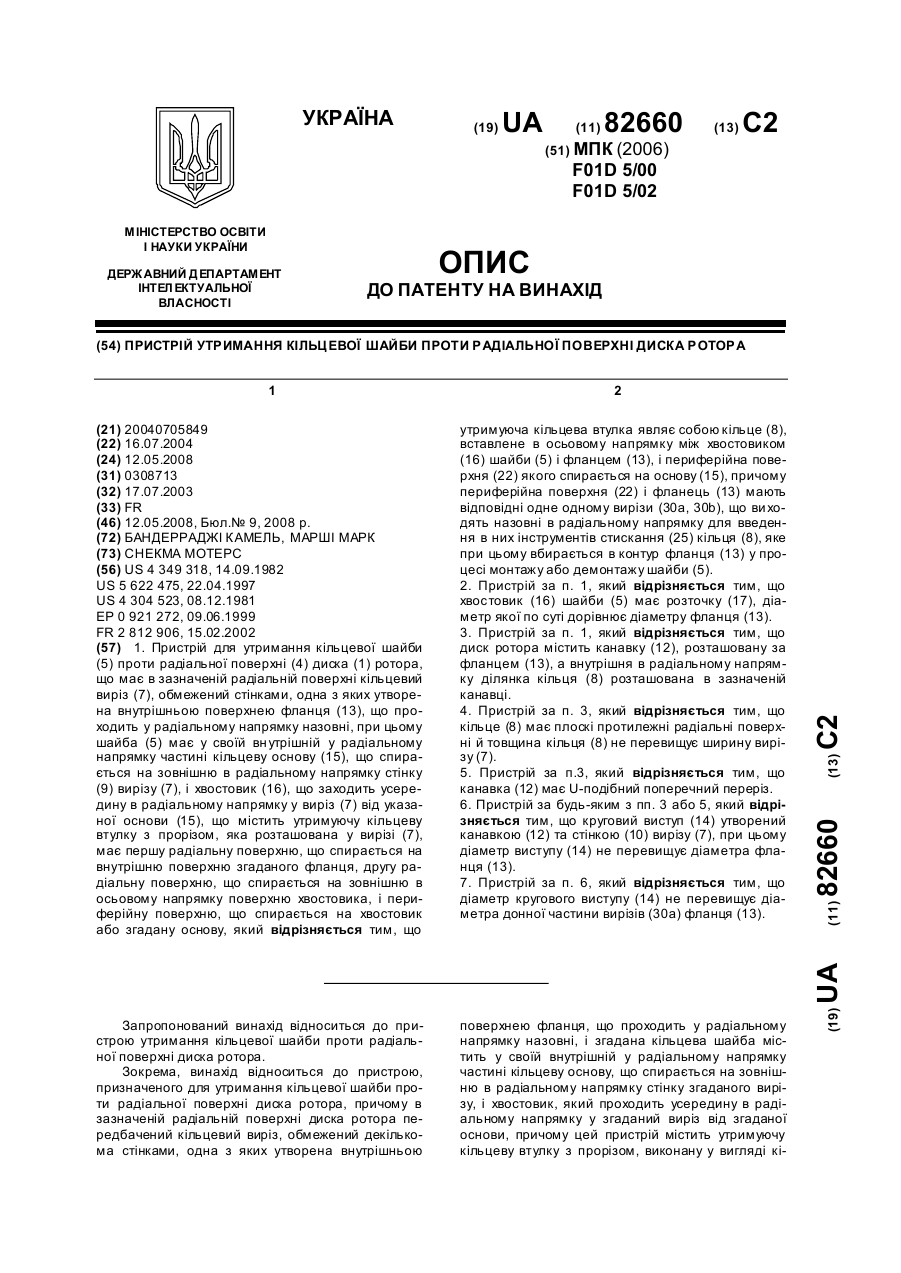

Номер патенту: 82660

Опубліковано: 12.05.2008

Автори: Марші Марк, Бандерраджі Камель

МПК: F01D 5/00, F01D 5/02

Мітки: поверхні, пристрій, радіальної, диска, утримання, ротора, кільцевої, шайби

Формула / Реферат:

 1. Пристрій для утримання кільцевої шайби (5) проти радіальної поверхні (4) диска (1) ротора, що має в зазначеній радіальній поверхні кільцевий виріз (7), обмежений стінками, одна з яких утворена внутрішньою поверхнею фланця (13), що проходить у радіальному напрямку назовні, при цьому шайба (5) має у своїй внутрішній у радіальному напрямку частині кільцеву основу (15), що спирається на зовнішню в радіальному напрямку стінку (9) вирізу (7), і...

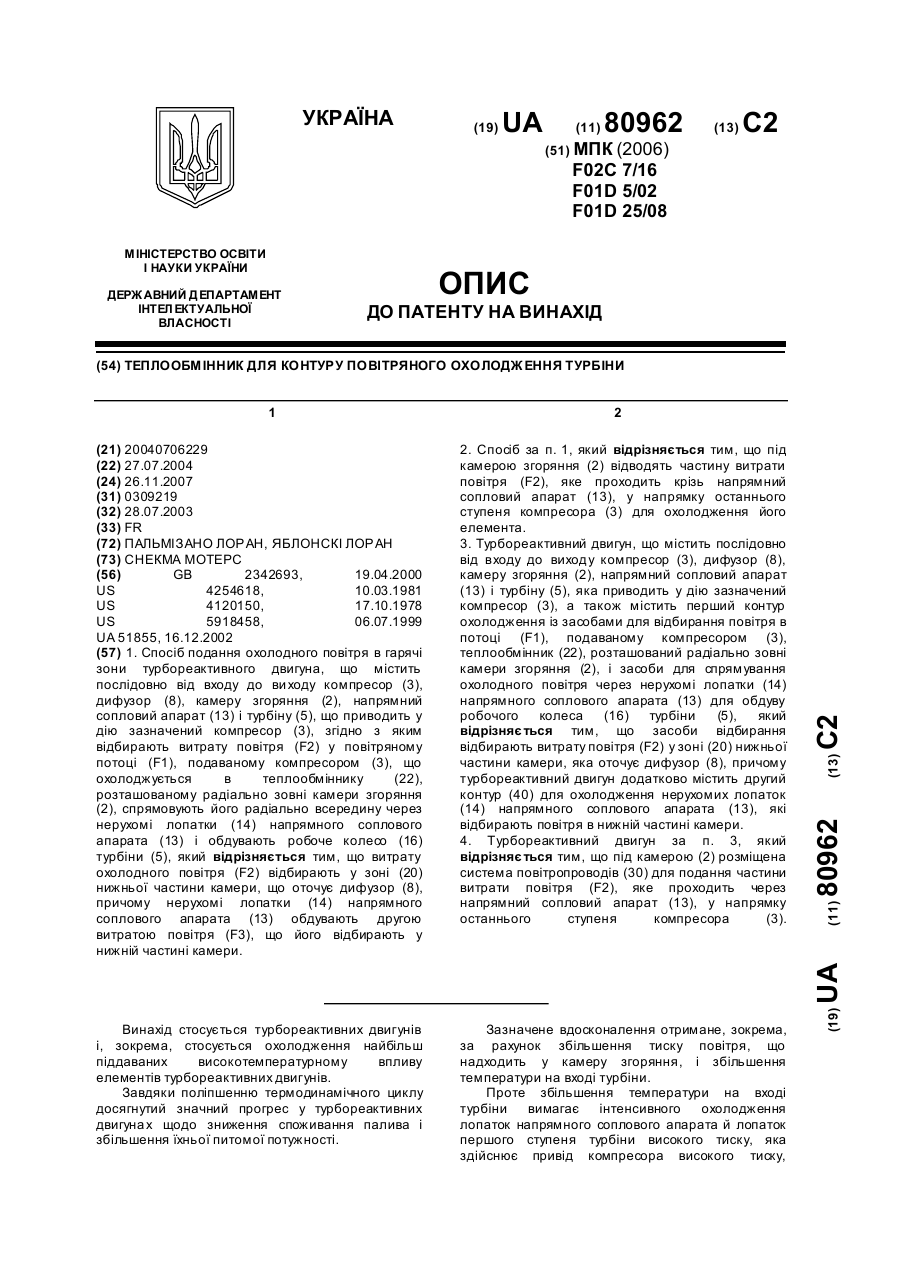

Номер патенту: 80962

Опубліковано: 26.11.2007

Автори: Яблонскі Лоран, Палмізано Лоран

МПК: F01D 25/08, F01D 5/02, F02C 7/16 ...

Мітки: турбіни, теплообмінник, повітряного, охолодження, контуру

Формула / Реферат:

1. Спосіб подання охолодного повітря в гарячі зони турбореактивного двигуна, що містить послідовно від входу до виходу компресор (3), дифузор (8), камеру згоряння (2), напрямний сопловий апарат (13) і турбіну (5), що приводить у дію зазначений компресор (3), згідно з яким відбирають витрату повітря (F2) у повітряному потоці (F1), подаваному компресором (3), що охолоджується в теплообміннику (22), розташованому радіально зовні камери згоряння...

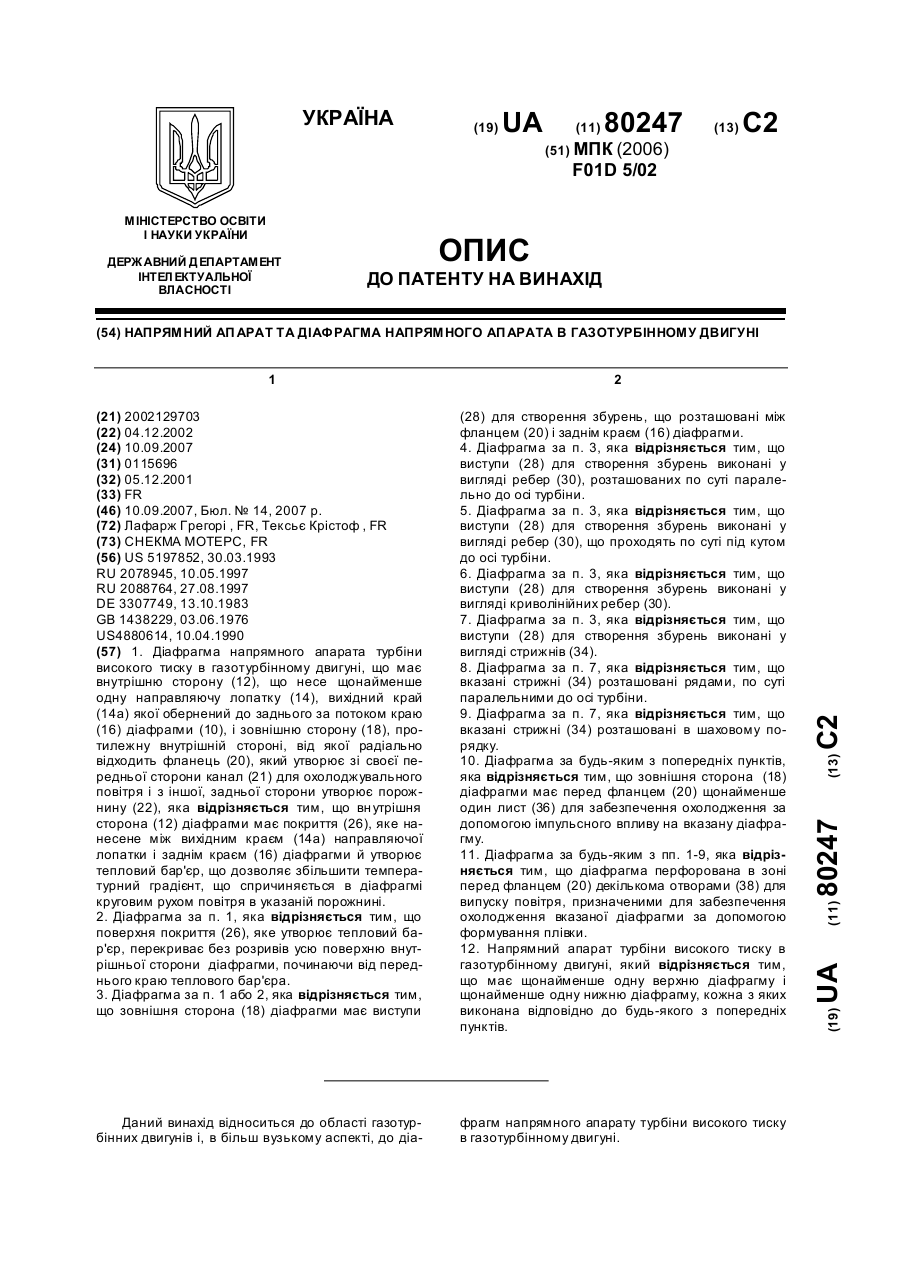

Номер патенту: 80247

Опубліковано: 10.09.2007

Автори: Лафарж Грегорі, Тексьє Крістоф

МПК: F01D 5/02

Мітки: напрямного, апарата, напрямний, двигуні, апарат, діафрагма, газотурбінному

Формула / Реферат:

1. Діафрагма напрямного апарата турбіни високого тиску в газотурбінному двигуні, що має внутрішню сторону (12), що несе щонайменше одну направляючу лопатку (14), вихідний край (14а) якої обернений до заднього за потоком краю (16) діафрагми (10), і зовнішню сторону (18), протилежну внутрішній стороні, від якої радіально відходить фланець (20), який утворює зі своєї передньої сторони канал (21) для охолоджувального повітря і з іншої, задньої...

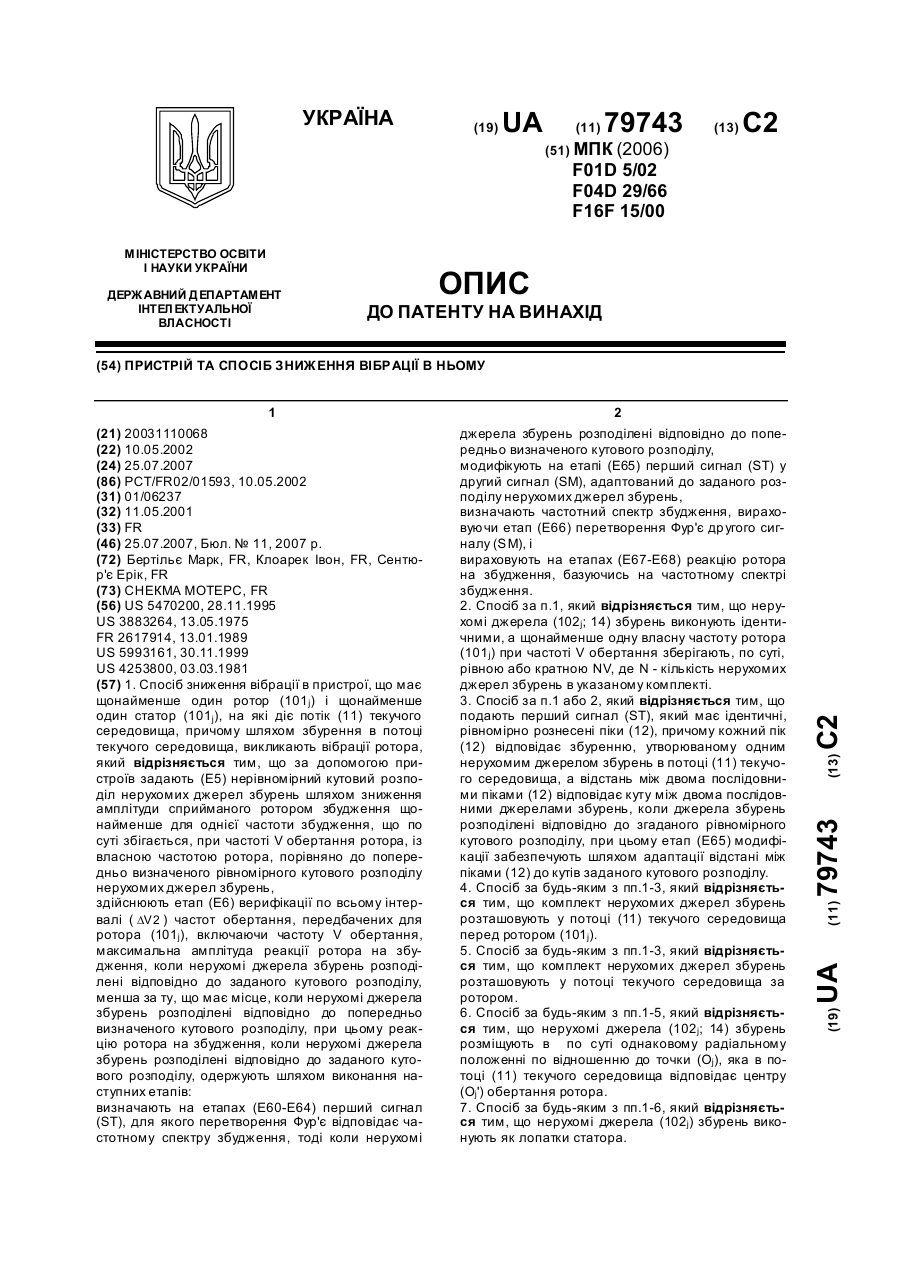

Номер патенту: 79743

Опубліковано: 25.07.2007

Автори: Сентюр'є Ерік, Бертільє Марк, Клоарек Івон

МПК: F01D 5/02, F16F 15/00, F04D 29/66 ...

Мітки: спосіб, ньому, вібрації, зниження, пристрій

Формула / Реферат:

1. Спосіб зниження вібрації в пристрої, що має щонайменше один ротор (101j) і щонайменше один статор (101j), на які діє потік (11) текучого середовища, причому шляхом збурення в потоці текучого середовища, викликають вібрації ротора, який відрізняється тим, що за допомогою пристроїв задають (Е5) нерівномірний кутовий розподіл нерухомих джерел збурень шляхом зниження амплітуди сприйманого ротором збудження щонайменше для однієї частоти...

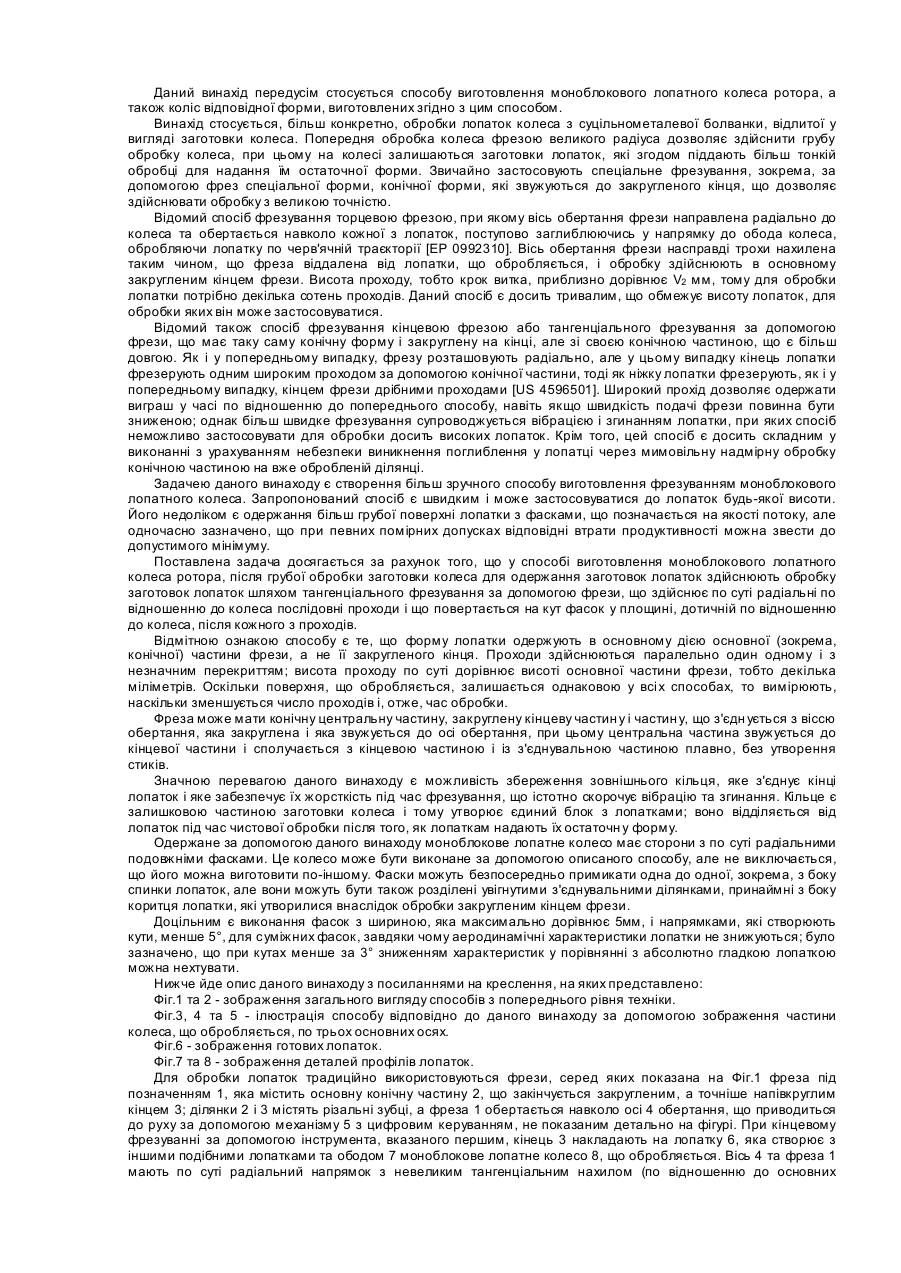

Номер патенту: 78677

Опубліковано: 25.04.2007

Автори: Дерр'єн Стефан, Жан-Даніель Моріс, Буржи Жоель, Мальвілль Тьєррі Жан, Давід Жан-П'єр, Андре Дені

МПК: B23P 15/02, F01D 5/02, B23C 3/00 ...

Мітки: ротора, колеса, виготовлення, спосіб, моноблокового, колесо, лопатного

Формула / Реферат:

1. Спосіб виготовлення моноблокового лопатного колеса ротора, який відрізняється тим, що після грубої обробки заготовки колеса для формування заготовок лопаток обробляють заготовки лопаток шляхом тангенціального фрезування за допомогою інструмента, що виконує послідовні проходи, по суті радіальні по відношенню до колеса, при цьому після кожного проходу інструмент повертають на кут фасок у тангенціальній площині по відношенню до...

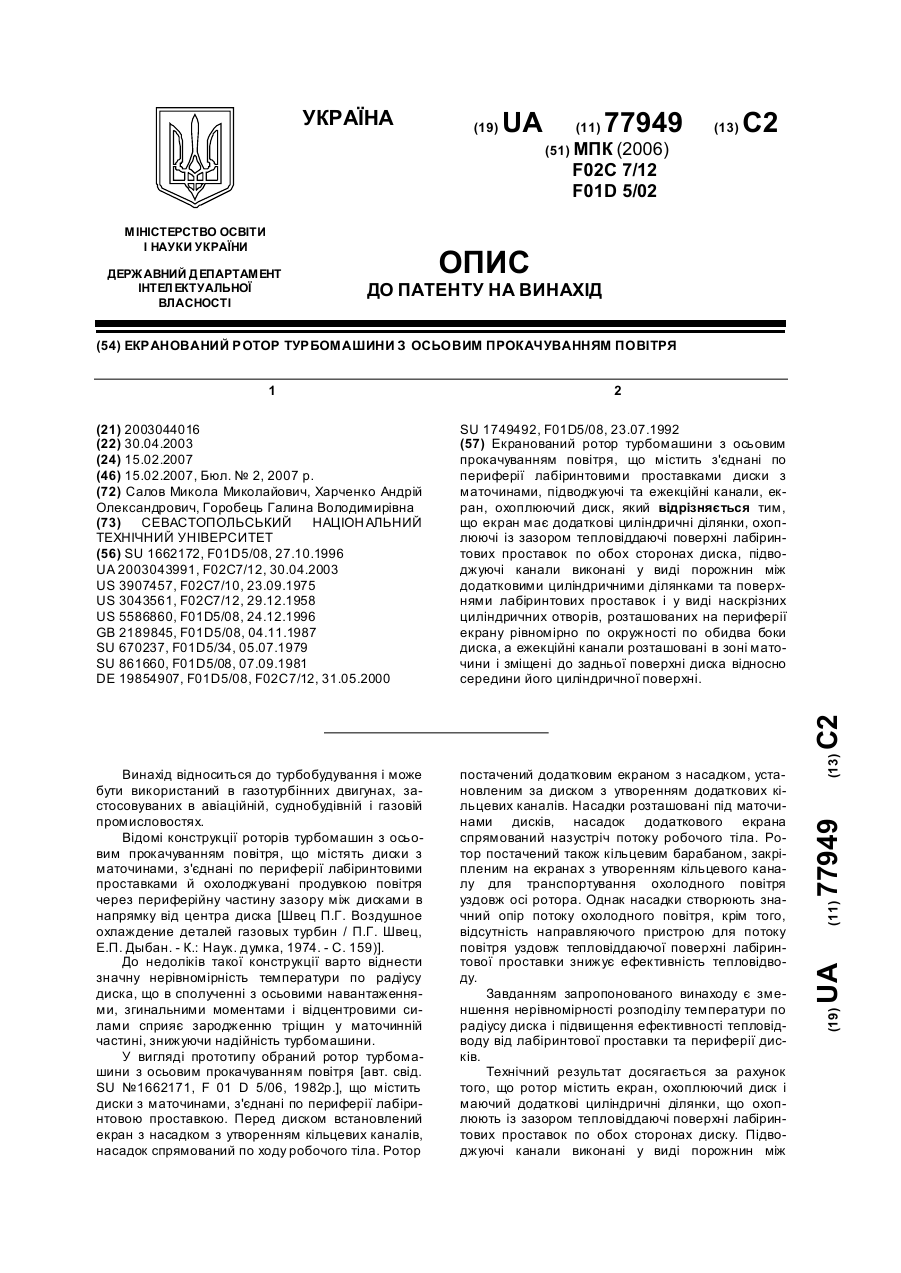

Номер патенту: 77949

Опубліковано: 15.02.2007

Автори: Горобець Галина Володимирівна, Салов Микола Миколайович, Харченко Андрій Олександрович

МПК: F01D 5/02, F02C 7/12

Мітки: ротор, прокачуванням, повітря, екранований, осьовим, турбомашині

Формула / Реферат:

Екранований ротор турбомашини з осьовим прокачуванням повітря, що містить з'єднані по периферії лабіринтовими проставками диски з маточинами, підвідні та ежекційні канали, екран, що охоплює диск, який відрізняється тим, що екран має додаткові циліндричні ділянки, які охоплюють із зазором тепловіддавальні поверхні лабіринтових проставок по обох сторонах диска, підвідні канали виконані у вигляді порожнин між додатковими циліндричними ділянками...

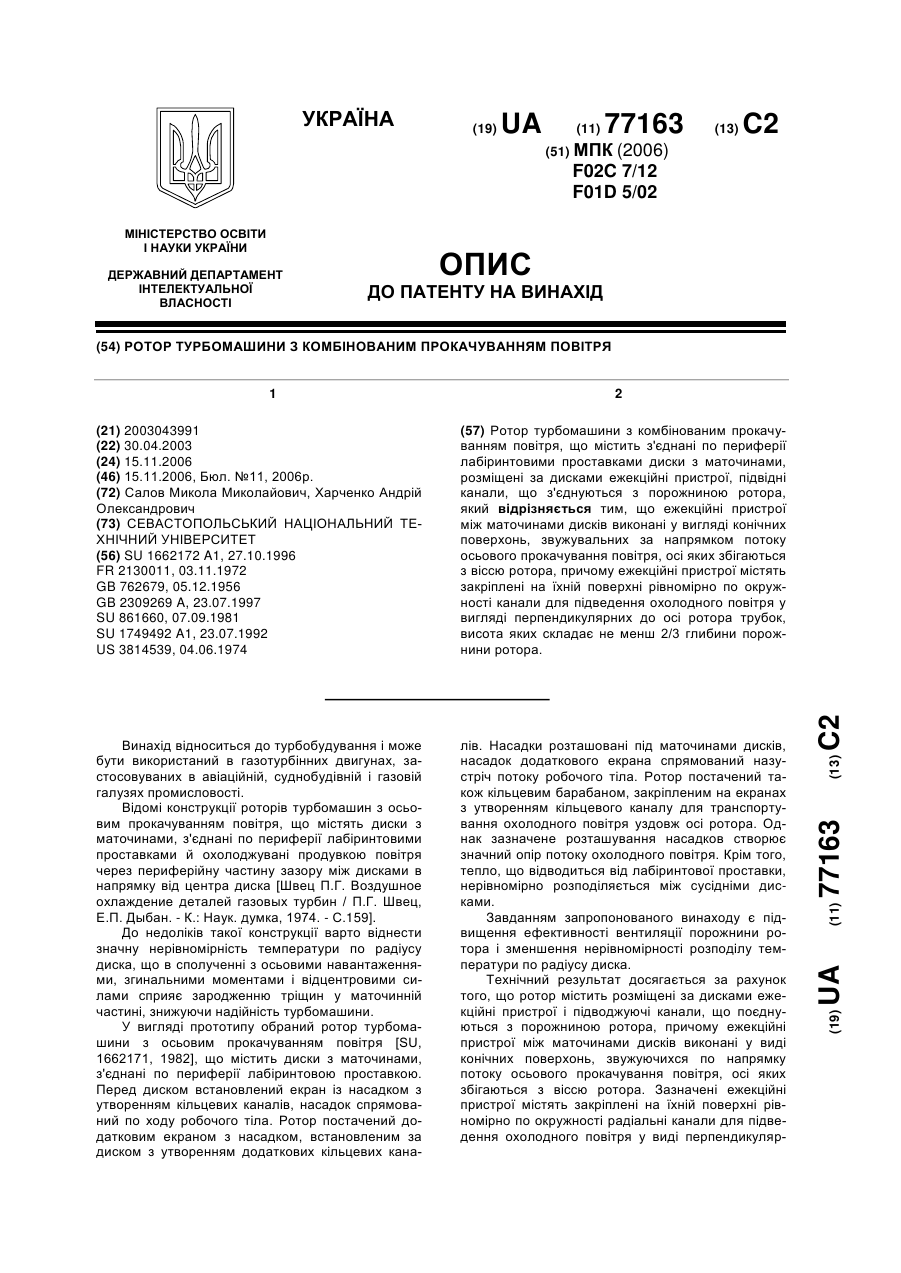

Номер патенту: 77163

Опубліковано: 15.11.2006

Автори: Салов Микола Миколайович, Харченко Андрій Олександрович

МПК: F01D 5/02, F02C 7/12

Мітки: повітря, ротор, комбінованим, турбомашині, прокачуванням

Формула / Реферат:

Ротор турбомашини з комбінованим прокачуванням повітря, що містить з'єднані по периферії лабіринтовими проставками диски з маточинами, розміщені за дисками ежекційні пристрої, підвідні канали, що з'єднуються з порожниною ротора, який відрізняється тим, що ежекційні пристрої між маточинами дисків виконані у вигляді конічних поверхонь, звужувальних за напрямком потоку осьового прокачування повітря, осі яких збігаються з віссю ротора, причому...

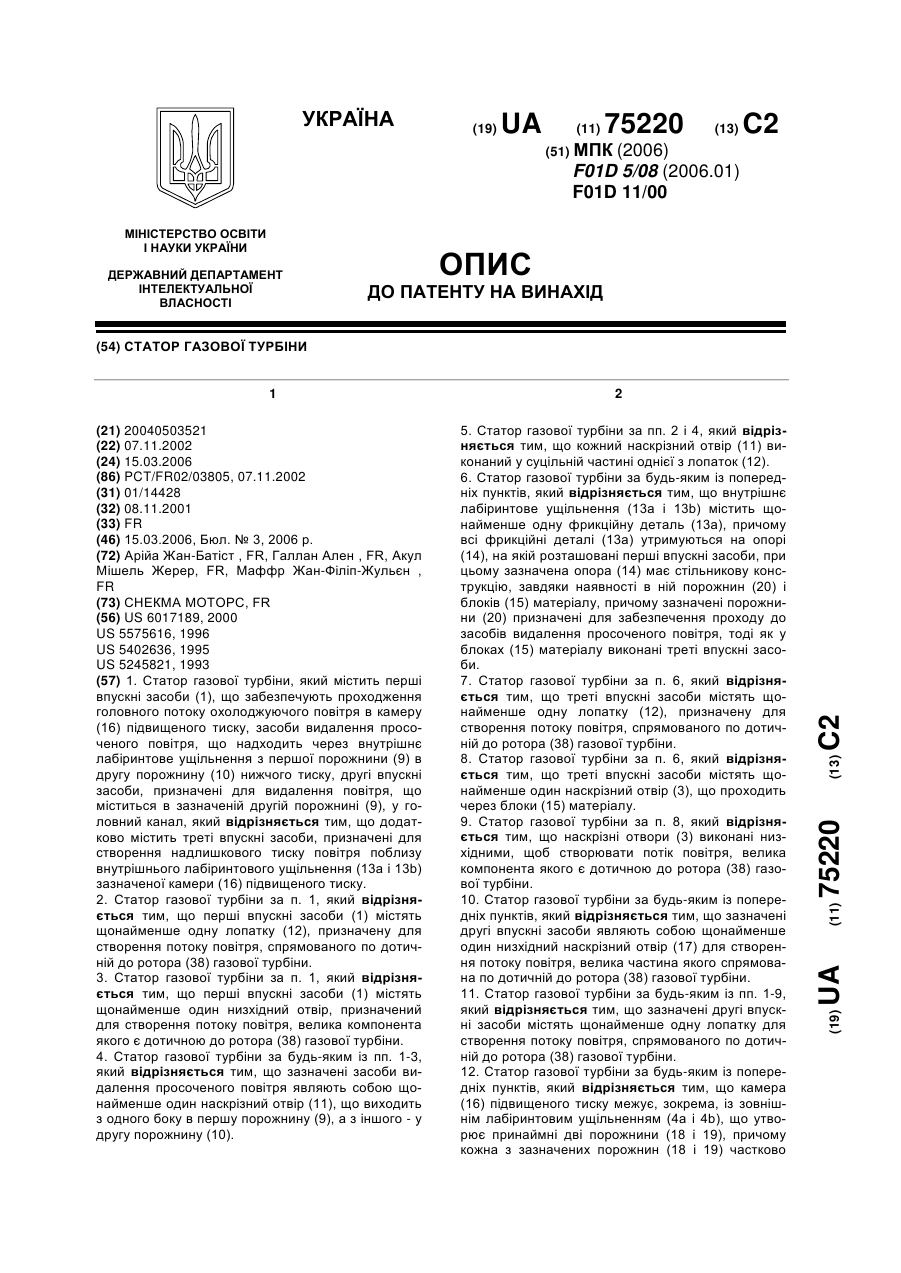

Номер патенту: 75220

Опубліковано: 15.03.2006

Автори: Арійа Жан Батист, Маффр Жан-Філіп-Жульєн, Акул Мішель Жерер Поль, Галлан Ален

МПК: F01D 5/02, F01D 11/00

Мітки: статор, турбіни, газової

Формула / Реферат:

1. Статор газової турбіни, який містить перші впускні засоби (1), що забезпечують проходження головного потоку охолоджуючого повітря в камеру (16) підвищеного тиску, засоби видалення просоченого повітря, що надходить через внутрішнє лабіринтове ущільнення з першої порожнини (9) в другу порожнину (10) нижчого тиску, другі впускні засоби, призначені для видалення повітря, що міститься в зазначеній другій порожнині (9), у головний канал, який...

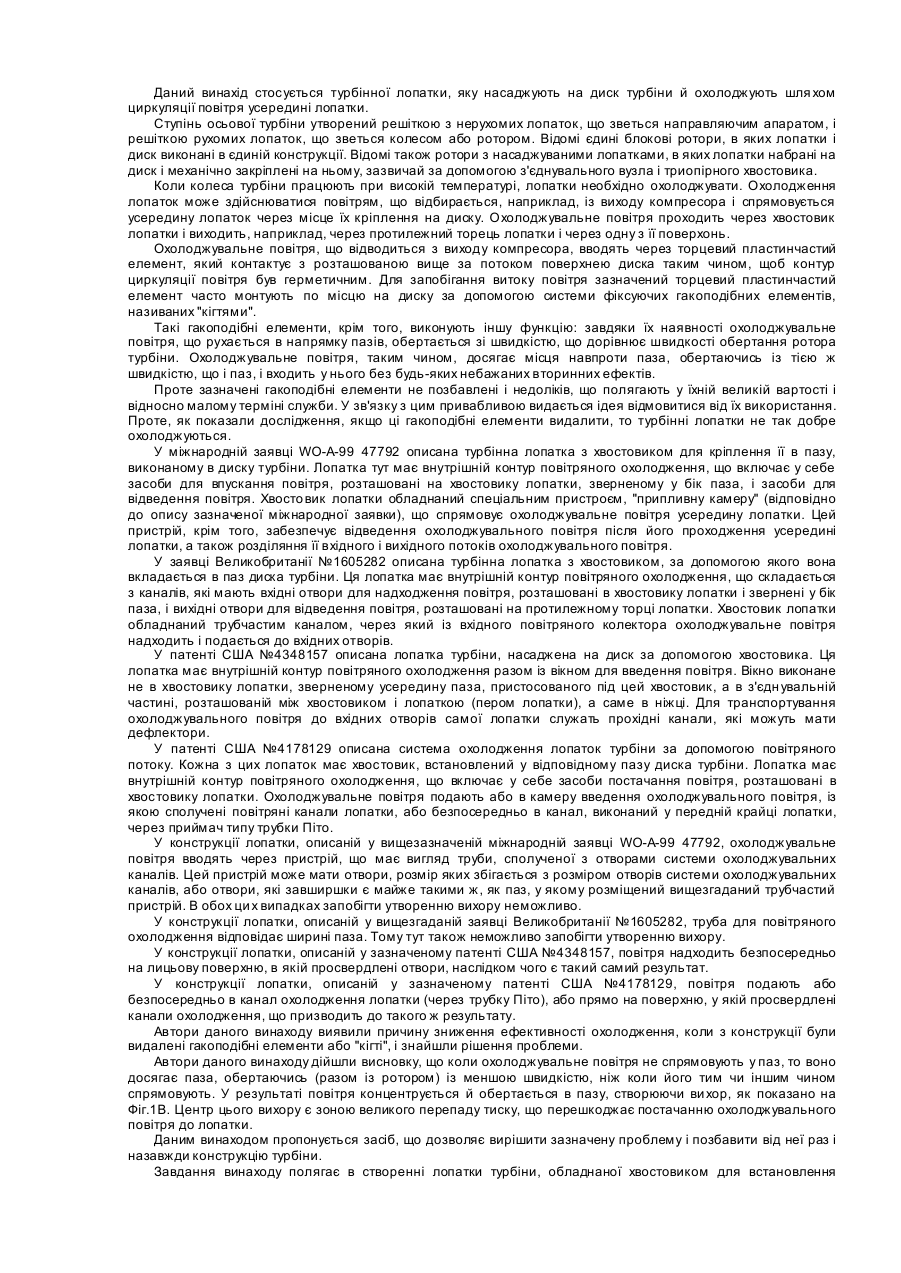

Номер патенту: 73655

Опубліковано: 15.08.2005

Автори: Баллан Морган Ліонель, Кулон Сільві

МПК: F01D 5/18, F01D 5/00, F01D 5/02 ...

Мітки: охолоджувана, насаджувана, турбіни, лопатка

Формула / Реферат:

1. Лопатка турбіни (11), яка має хвостовик (13) для закріплення лопатки в пазу (14) диска (12) турбіни, при цьому лопатка забезпечена внутрішнім контуром повітряного охолодження, який містить засоби (15) введення повітря, розташовані з оберненої до паза сторони хвостовика лопатки, і засоби виведення повітря, яка відрізняється тим, що зазначена сторона хвостовика лопатки обладнана у дефлектор (20), що містить принаймні одне ребро (22, 23),...

Номер патенту: 61289

Опубліковано: 15.07.2005

Автор: Михайлов Федір Володимирович

МПК: F01D 5/18, F01D 5/02, F01D 5/00 ...

Мітки: рідинного, соплових, робочих, спосіб, турбін, охолодження, лопаток, газових

Формула / Реферат:

Винахід відноситься до очистки внутрішніх поверхонь трубопроводів від різного роду відкладень і може бути використаний у будівництві, металурі ії. хімічній та інших галузях промисловості і комунального хазяйства.Відомий спосіб очистки каналу від відкладень та пристрій для його здійснення [патент Російської Федерації № 2046687, кл.В08В9/04, опубл. 1995.10.27], що полягає у виносі відкладень високонапорним робочим агентом, плоскими...

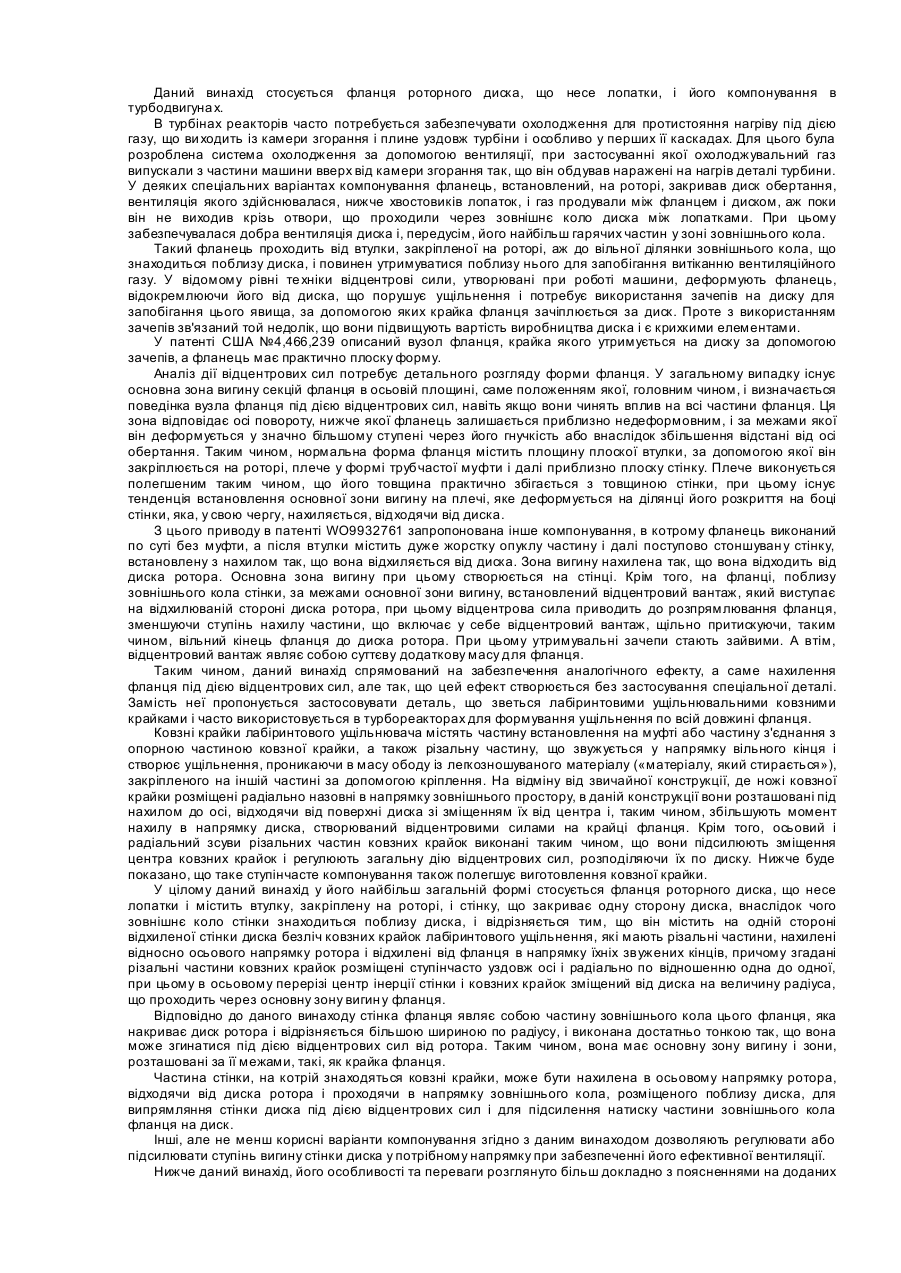

Номер патенту: 72575

Опубліковано: 15.03.2005

Автори: Ако Мішель Жерар Поль, Маффр Жан-Філіпп Жюльєн, Сомбункханх Сомфон, Арілла Жан-Баптіст

МПК: F01D 5/02, F01D 11/00

Мітки: роторного, відповідне, лопатки, несе, компонування, диска, фланець

Формула / Реферат:

1. Фланець роторного диска, що несе лопатки, який містить втулку (9), закріплену на роторі (1), і стінку (14), що закриває одну сторону диска (3) так, що зовнішнє коло стінки (14) розміщене поблизу диска, який відрізняється тим, що містить на одній стороні (24) стінки, що відхиляється від диска, безліч ковзних крайок (23) лабіринтового ущільнювача (20), які мають різальні частини, нахилені в напрямку осьового напрямку ротора і відхилені від...

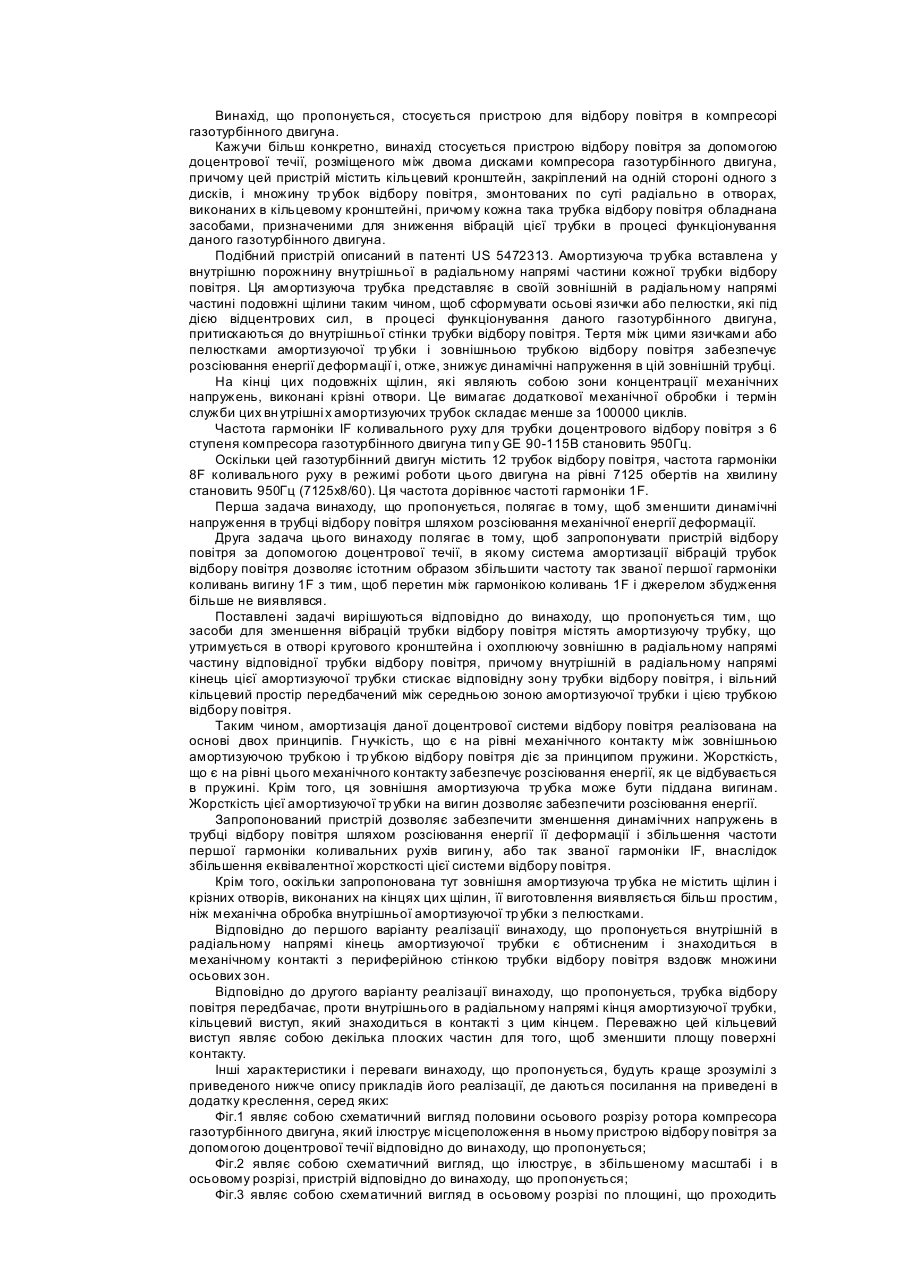

Номер патенту: 68458

Опубліковано: 16.08.2004

Автори: Варей Паскаль Дідьє, Ескюр Дідьє, Летуалль Патрік Дідьє Мішель, Мірокур Жерар Габріель

МПК: F02C 9/16, F01D 5/02

Мітки: доцентрової, відбору, допомогою, пристрій, течії, повітря

Формула / Реферат:

1. Пристрій для відбору повітря за допомогою доцентрової течії, розміщений між двома дисками (3а, 3b) компресора (1) газотурбінного двигуна, що містить кільцевий кронштейн (10), закріплений на одній стороні одного з дисків (3а, 3b), і множину трубок відбору повітря (11), змонтованих, по суті, в радіальному напрямі в отворах (15), виконаних в цьому кронштейні (10), причому кожна трубка (11) обладнана засобами, призначеними для зниження...

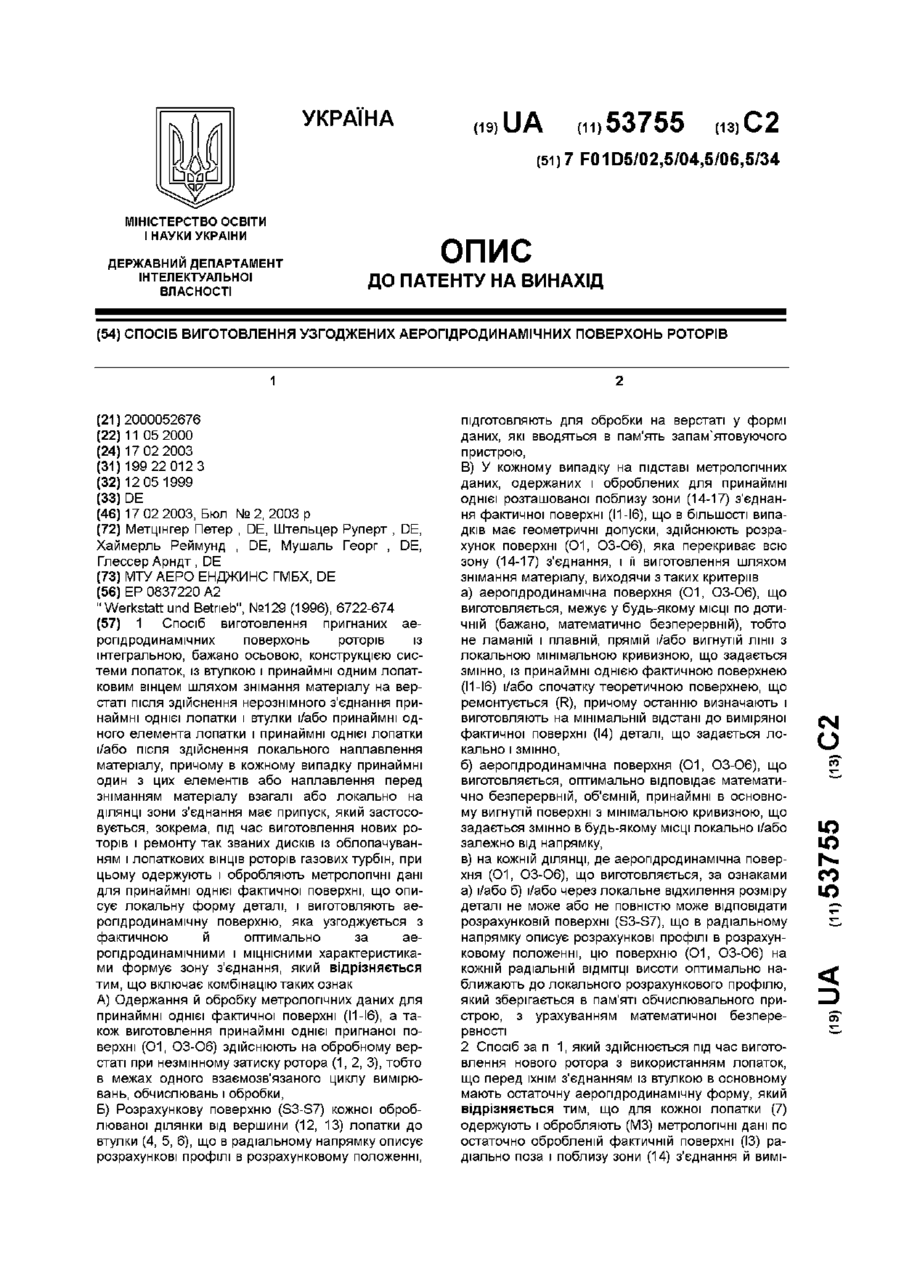

Номер патенту: 53755

Опубліковано: 17.02.2003

Автори: Мушаль Георг, Глессер Арндт, Хаймерль Реймунд, Метцінгер Петер, Штельцер Руперт

МПК: F01D 5/00, F01D 5/02

Мітки: аерогідродинамічних, роторів, поверхонь, виготовлення, узгоджених, спосіб

Формула / Реферат:

1. Спосіб виготовлення пригнаних аерогідродинамічних поверхонь роторів із інтегральною, бажано осьовою, конструкцією системи лопаток, із втулкою і принаймні одним лопатковим вінцем шляхом знімання матеріалу на верстаті після здійснення нерознімного з'єднання принаймні однієї лопатки і втулки і/або принаймні одного елемента лопатки і принаймні однієї лопатки і/або після здійснення локального наплавлення матеріалу, причому в кожному випадку...

Номер патенту: 51855

Опубліковано: 16.12.2002

Автор: Панін Алєксандр Андрєєвіч

МПК: F01D 5/02, F25B 11/00

Мітки: повітряна, холодильна, цієї, варіанти, установка, турбодетандера, установки, турбінне, колесо

Формула / Реферат:

1. Повітряна холодильна установка, яка має компресор (1), теплообмінник (2), турбодетандер (6) з турбінним колесом (66), холодильну камеру (3) з розташованими в ній вентилятором (5) та охолоджувачем повітря (4), яка відрізняється тим, що забезпечена вентилятором (7), встановленим на одному валу з турбодетандером (6), двопорожнинним випарним теплообмінником (3) та віддільником вологи (8), причому теплообмінник (2) виконаний двопорожнинним, а...

Номер патенту: 28035

Опубліковано: 16.10.2000

Автори: Мартен Гі, Момю Жан-П'єр

МПК: F01D 5/28, F01D 5/02

Мітки: повітряна, турбіна, виготовлення, спосіб

Формула / Реферат:

1. Воздушная турбина, содержащая несколько лопастей, расположенных между двумя фланцами, отличающаяся тем, что эта воздушная турбина выполнена из термоконструкционного композиционного материала и содержит втулку, образованную плоскими кольцевыми пластинами из упомянутого термоконструкционного композиционного материала, уложенными в пакет по одной и той же оси, обездвиженные друг относительно друга по вращательному движению относительно...

Номер патенту: 27766

Опубліковано: 16.10.2000

Автори: Бергманн Дейтмар, Кєллер Герберт

МПК: F01D 5/02

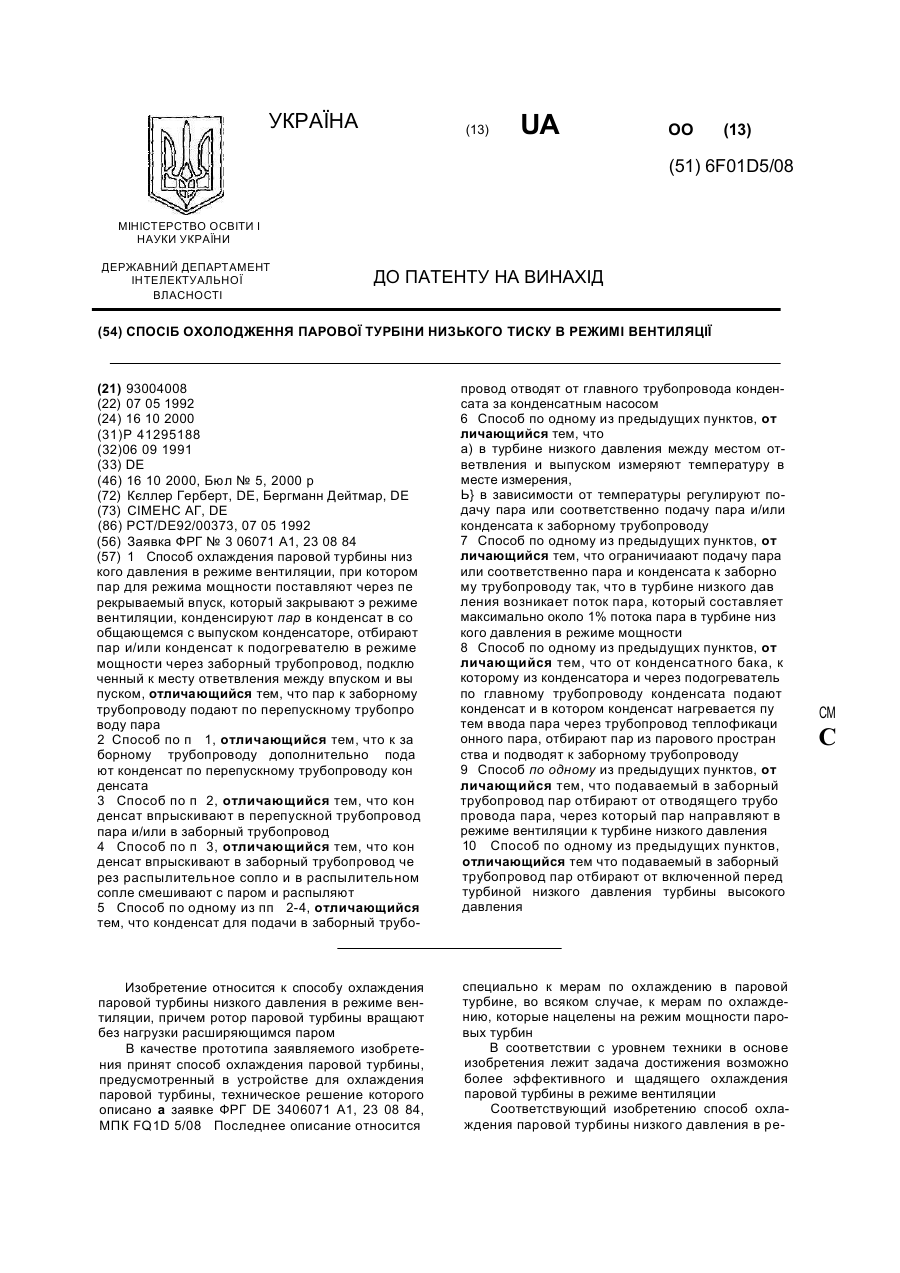

Мітки: режимі, турбіни, тиску, вентиляції, охолодження, парової, спосіб, низького

Текст:

...конденсатом, и поэтому особенно пригоден для применения в рамках изобретения Предпочтительным является также подлежащий согласно изобретению подаче в заборный трубопровод пар отбирать из отводящего паропровода, через который пар в режиме вентиляции турбины низкого давления направляется вокруг нее Подобный поводящий паропровод, например, направляет пар от включенной перед паровой турбиной низкого давления паровой турбины высокого давления или...

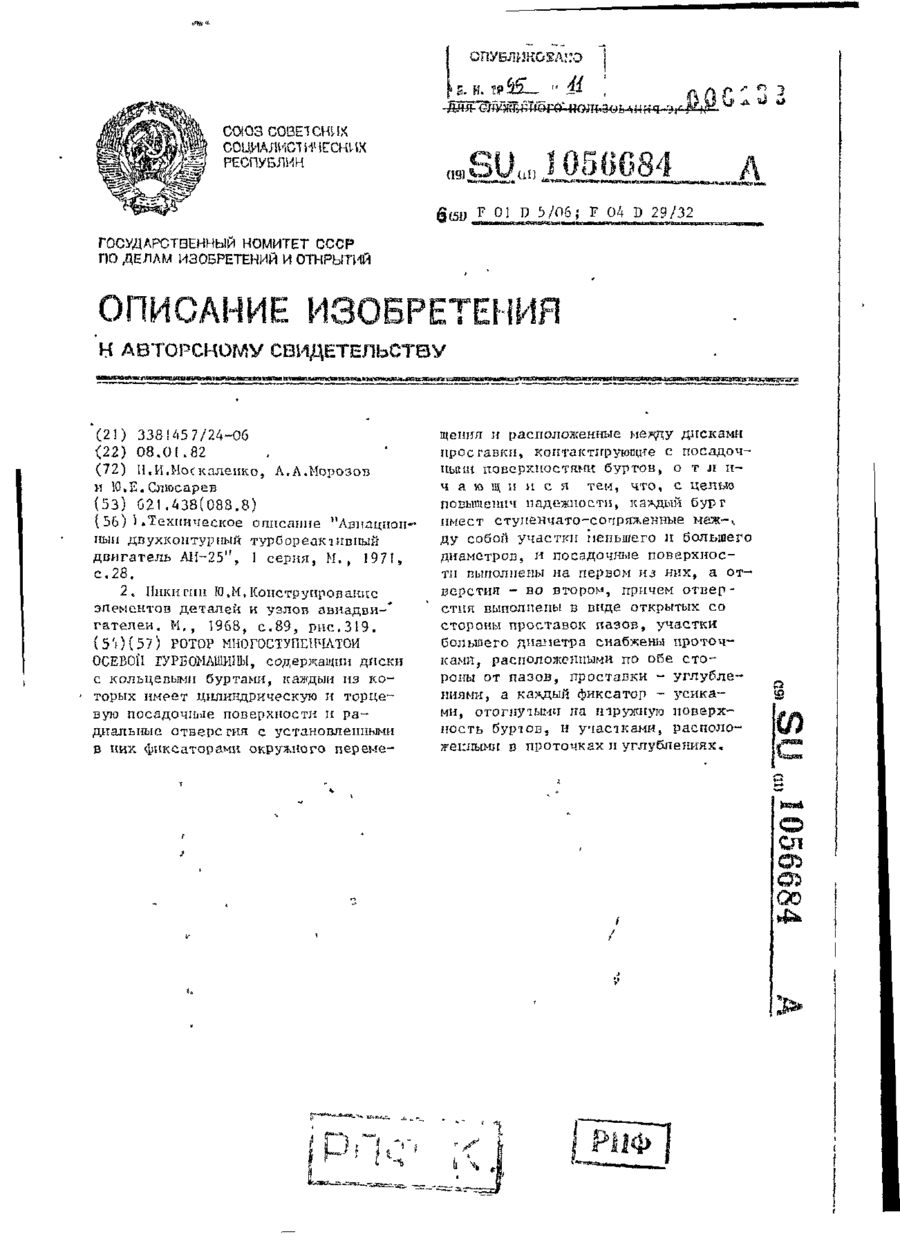

Номер патенту: 16645

Опубліковано: 29.08.1997

Автори: Москаленко Микола Іванович, Слюсарєв Юрій Євгенійович, Морозов Олександр Олексійович

МПК: F04D 29/32, F01D 5/02

Мітки: турбомашині, ротор, осьової, багатоступінчатої

Формула / Реферат:

Ротор многоступенчатой турбомашины, со­держащий диски с кольцевыми буртами, каждый из которых имеет цилиндрическую и торцевую по­садочные поверхности и радиальные отверстия с ус­тановленными в них фиксаторами окружного пере­мещения и расположенные между дисками простав-ки, контактирующие с посадочными поверхностями буртов, отличающийся тем, что, с целью повышения надежности, каждый бурт имеет ступенчато сопря­женные между собой участки...

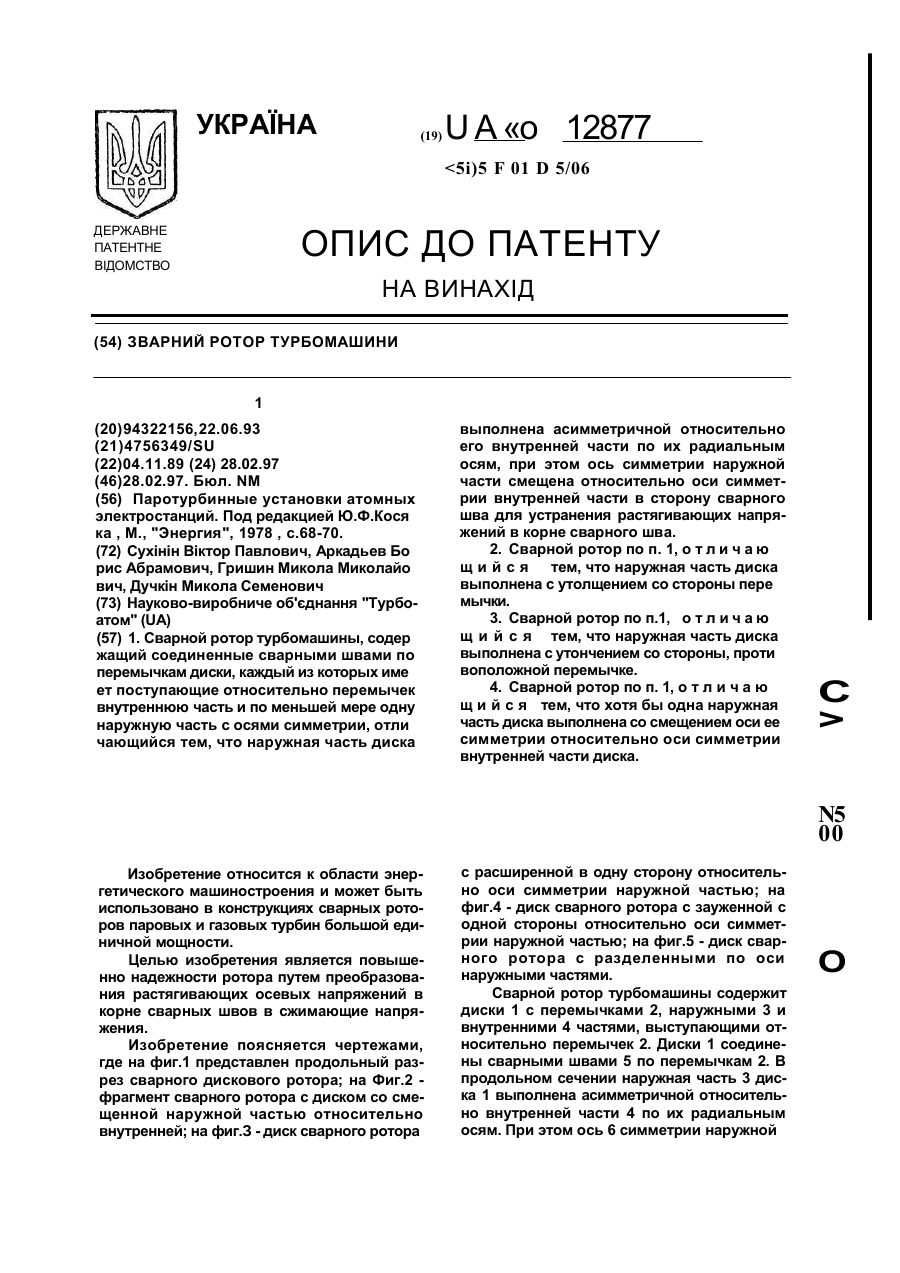

Номер патенту: 12877

Опубліковано: 28.02.1997

Автори: Сухінін Віктор Павлович, Дучкін Микола Семенович, Аркадьєв Борис Абрамович, Гришин Микола Миколайович

МПК: F01D 5/02

Мітки: турбомашині, ротор, зварний

Формула / Реферат:

(57) 1. Сварной ротор турбомашины, содержащий соединенные сварными швами по перемычкам диски, каждый из которых имеет поступающие относительно перемычек внутреннюю часть и по меньшей мере одну наружную часть с осями симметрии, отличающийся тем, что наружная часть диска выполнена асимметричной относительно его внутренней части по их радиальным осям, при этом ось симметрии наружной части смещена относительно оси симметрии внутренней части в...

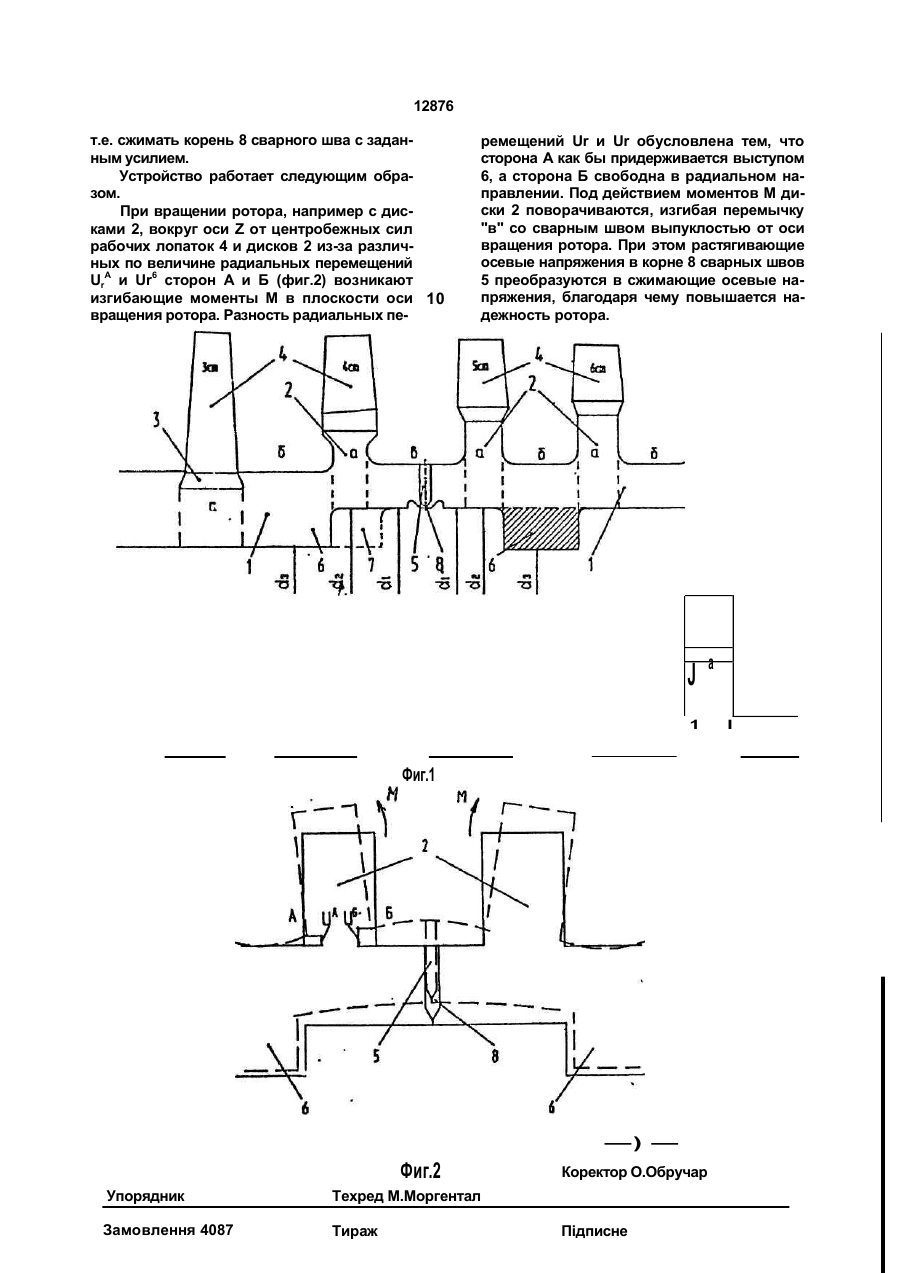

Номер патенту: 12876

Опубліковано: 28.02.1997

Автори: Аркадьєв Борис Абрамович, Сухінін Віктор Павлович, Гришин Микола Миколайович, Дучкін Микола Семенович

МПК: F01D 5/02

Мітки: ротор, барабанний, турбомашині, зварний

Формула / Реферат:

(57) Сварной барабанный ротор турбомашины, содержащий барабанные части с участками крепления лопаток и межлопаточными перемычками, соединенные между собой сварными швами по сварным перемычкам, диаметр внутренней расточки которых больше диаметра внутренней расточки межлопаточных перемычек, отличающийся тем, что внутренняя расточка соседних к сварному шву участков крепления лопаток выполнена диаметром, большим диаметра внутренней расточки...
