Геліопарник

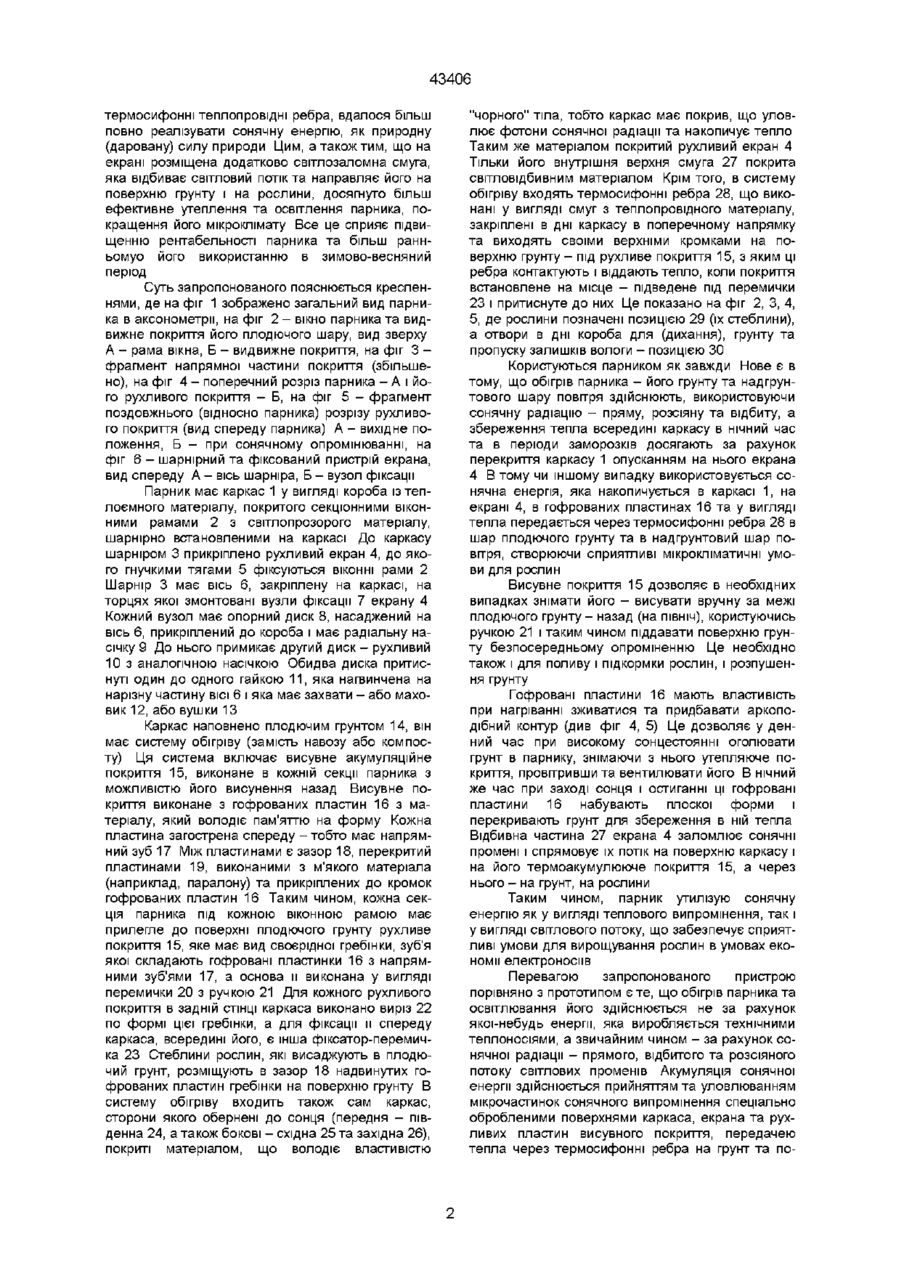

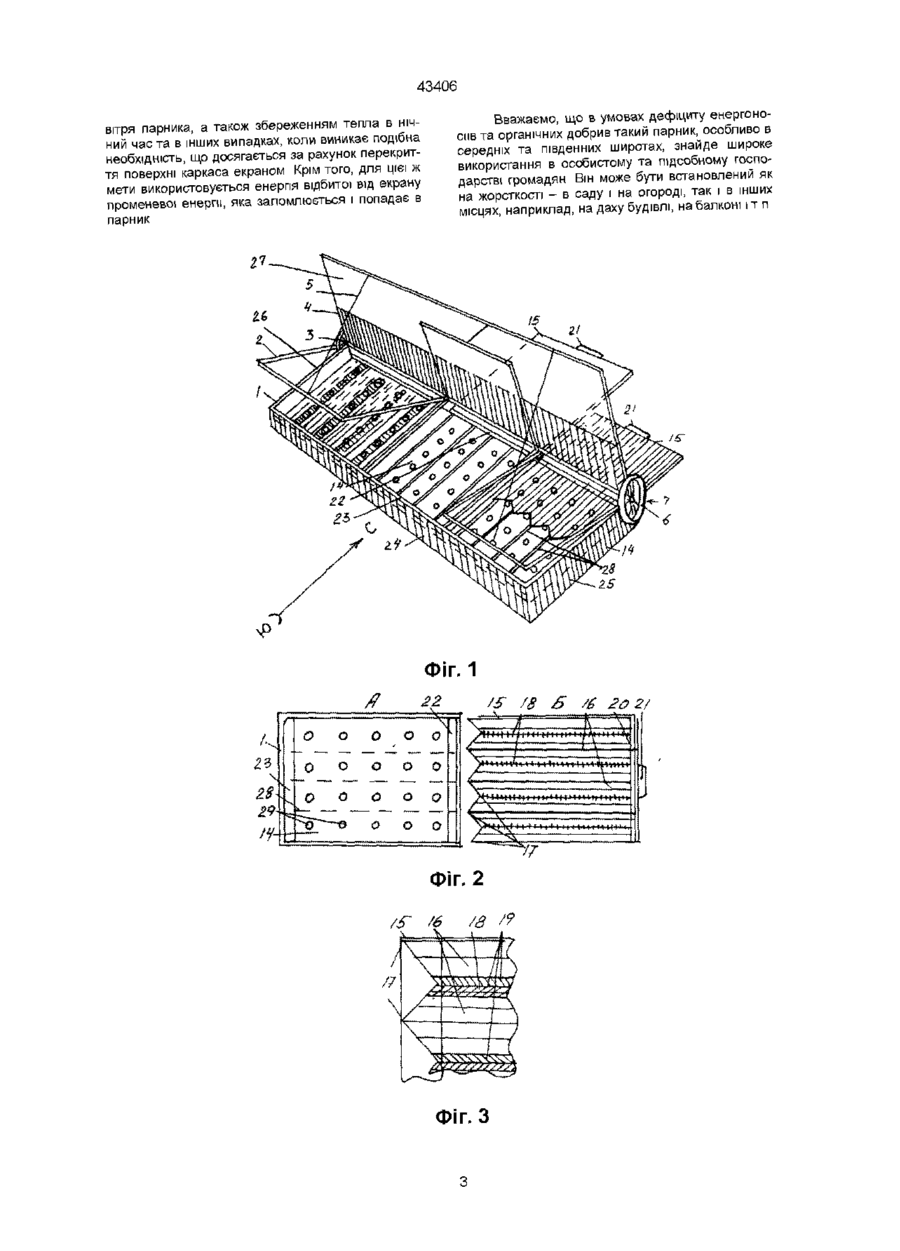

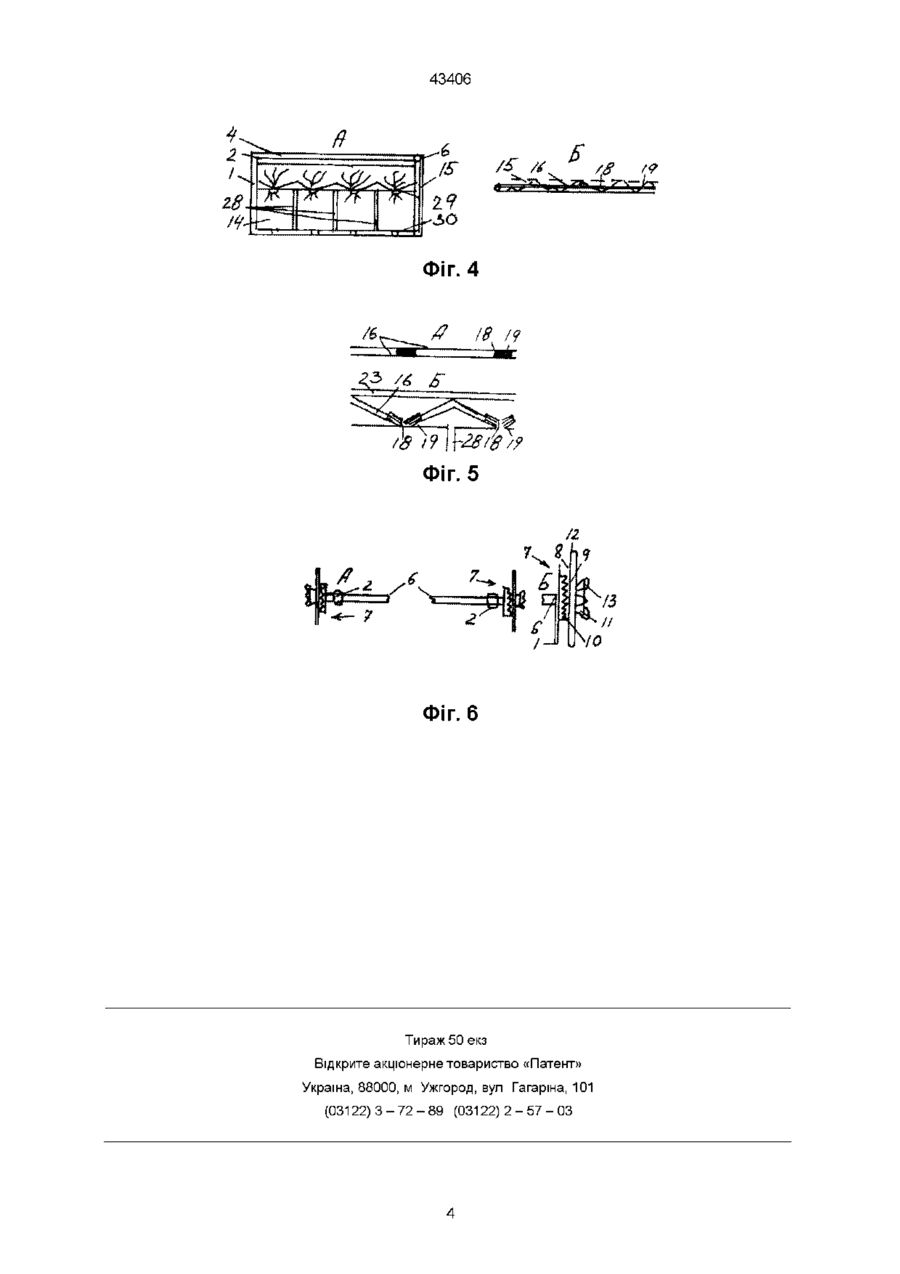

Гелюпарник, який має каркас із з'єднаних поперечками поздовжніх елементів, світлопрозоре покриття, джерело теплоносія і рухливий екран, який відрізняється тим, що світлопрозоре по криття виконане у вигляді встановлених на каркасі за допомогою осі віконних рам, зв'язаних гнучкими тягами з установленим на цій же осі рухливим екраном, який має торцеві фіксатори у вигляді підтиснутих один до одного гайкою фрикціонів та смугу із світлозаломного матеріалу, а джерело теплоносія виконане у вигляді покритих чорним пористим матеріалом звернених до сонця поверхонь каркаса і екрана, зістикованих між собою через розміщені в каркасі термосифонні ребра з рухливим покриттям, виконаним із ряду розділених зазорами і окантованих м'яким матеріалом гофрованих пластин із матеріалу, який володіє пам'яттю форми Винахід відноситься до сільського господарства, зокрема до його галузі тепличного та парникового вирощування рослин Найбільш близьким за технічною суттю є парник, який має каркас з трубчастих поздовжніх рам, які з'єднані між собою поперечними зв'язками, двошарове прозоре покриття, джерело теплоносія, з'єднаний за допомогою патрубків з покриттям, та розташований між шарами покриття екран, що трансформується, джерело води з водовипусками і з приводом [1] Недолік прототипу полягає в складності та дороговизні обладнання та в труднощах обслуговування і потребі для нього кваліфікованих спеціалістів, в силу чого він не підходить для особистого та підсобного господарства громадян До того ж, потрібен який-небудь вид дефіцитного теплоносія В основу винаходу поставлена задача удосконалення парника - прототипа шляхом установки гофрованих смуг, які сприймають своєю поверхнею - "чорним тілом" сонячну радіацію та забезпечують переміщення екрана і встановлених на ньому і на каркасі парника світловідбивних смуг для більш точного і тривалого направлення свгглового потоку на продуктивну поверхню парника та його рослинний покрив та для більш ефективного зігріву грунту та повітря під прозорим покриттям за рахунок установлених в грунті термосифонних ребер, а також більш раціонального збереження тепла в парнику в нічний час, для чого передбаче не утеплювальне покриття його екраном, який шарнірно встановлений на корпусі Таким чином, запропонований винахід розв'язує задачу більш раціонального використання сонячної енергії для забезпечення належного мікроклімату в парнику і кращого освітлення його робочої поверхні Ця задача вирішена тим, що в парнику, який маж каркас із з'єднаних поперечками повздовжніх елементів, прозоре покриття, джерело теплоносія і рухливий екран, згідно з винаходом, прозоре покриття виконане з ряду встановлених на осі каркаса віконних рам, зв'язаних гнучкими тягами з встановленим на цій же осі рухливим екраном, при цьому екран має торцеві фіксатори у вигляді підтиснутих гайками фрикціонів і має смугу з світлозаломного матеріалу, а джерело теплоносія виконане у вигляді накритих пористим чорним матеріалом і звернених до сонця поверхонь каркасу і екрану, зістикованих між собою через розміщені в грунті термосифонні ребра з надвинутим на його поверхню рухливим покриттям, виконаним із ряду розділених зазорами і окантованих м'яким матеріалом гофрованих смуг, виконаних з матеріалу, який володіє пам'яттю форми Зоя Технічний результат, що досягається від використання сукупності ВІДМІННИХ ознак запропонованого пристрою, полягає в тому, що за допомогою використання "чорного" тіла, тобто, спеціально обробленої чорної поверхні каркаса та значної смуги екрану, а також зв'язку між ними через О (О о ^со 43406 термосифонні теплопровідні ребра, вдалося більш повно реалізувати сонячну енергію, як природну (даровану) силу природи Цим, а також тим, що на екрані розміщена додатково світлозаломна смуга, яка відбиває світловий потік та направляє його на поверхню грунту і на рослини, досягнуто більш ефективне утеплення та освітлення парника, покращення його мікроклімату Все це сприяє підвищенню рентабельності парника та більш ранньомуо його використанню в зимово-весняний період Суть запропонованого пояснюється кресленнями, де на фіг 1 зображено загальний вид парника в аксонометрії, на фіг 2 - вікно парника та видвижне покриття його плодючого шару, вид зверху А - рама вікна, Б - видвижне покриття, на фіг 3 фрагмент напрямної частини покриття (збільшено), на фіг 4 - поперечний розріз парника - А і його рухливого покриття - Б, на фіг 5 - фрагмент поздовжнього (відносно парника) розрізу рухливого покриття(вид спереду парника) А - вихідне положення, Б - при сонячному опромінюванні, на фіг 6 - шарнірний та фіксований пристрій екрана, вид спереду А - вісь шарніра, Б - вузол фіксації Парник має каркас 1 у вигляді короба із теплоємного матеріалу, покритого секцюнними віконними рамами 2 з світлопрозорого матеріалу, шарнірно встановленими на каркасі До каркасу шарніром 3 прикріплено рухливий екран 4, до якого гнучкими тягами 5 фіксуються ВІКОННІ рами 2 Шарнір 3 має вісь 6, закріплену на каркасі, на торцях якої змонтовані вузли фіксації 7 екрану 4 Кожний вузол має опорний диск 8, насаджений на вісь 6, прикріплений до короба і має радіальну насічку 9 До нього примикає другий диск - рухливий 10 з аналогічною насічкою Обидва диска притиснуті один до одного гайкою 11, яка нагвинчена на нарізну частину ВІСІ 6 і яка має захвати - або маховик 12, або вушки 13 Каркас наповнено плодючим грунтом 14, він має систему обігріву (замість навозу або компосту) Ця система включає висувне акумуляційне покриття 15, виконане в кожній секції парника з можливістю його висунення назад Висувне покриття виконане з гофрованих пластин 16 з матеріалу, який володіє пам'яттю на форму Кожна пластина загострена спереду -тобто має напрямний зуб 17 Між пластинами є зазор 18, перекритий пластинами 19, виконаними з м'якого матеріала (наприклад, паралону) та прикріплених до кромок гофрованих пластин 16 Таким чином, кожна секція парника під кожною віконною рамою має прилегле до поверхні плодючого грунту рухливе покриття 15, яке має вид своєрідної гребінки, зуб'я якої складають гофровані пластинки 16 з напрямними зуб'ями 17, а основа и виконана у вигляді перемички 20 з ручкою 21 Для кожного рухливого покриття в задній СТІНЦІ каркаса виконано виріз 22 по формі цієї гребінки, а для фіксації и спереду каркаса, всередині його, є інша фіксатор-перемичка 23 Стеблини рослин, які висаджують в плодючий грунт, розміщують в зазор 18 надвинутих гофрованих пластин гребінки на поверхню грунту В систему обігріву входить також сам каркас, сторони якого обернені до сонця (передня - південна 24, а також бокові - східна 25 та західна 26), покриті матеріалом, що володіє властивістю "чорного" тіла, тобто каркас має покрив, що уловлює фотони сонячної радіації та накопичує тепло Таким же матеріалом покритий рухливий екран 4 Тільки ЙОГО внутрішня верхня смуга 27 покрита світловідбивним матеріалом Крім того, в систему обігріву входять термосифонні ребра 28, що виконані у вигляді смуг з теплопровідного матеріалу, закріплені в дні каркасу в поперечному напрямку та виходять своїми верхніми кромками на поверхню грунту - під рухливе покриття 15, з яким ці ребра контактують і віддають тепло, коли покриття встановлене на місце - підведене під перемички 23 і притиснуте до них Це показано на фіг 2, 3, 4, 5, де рослини позначені позицією 29 (їх стеблини), а отвори в дні короба для (дихання), грунту та пропуску залишків вологи - позицією ЗО Користуються парником як завжди Нове є в тому, що обігрів парника - його грунту та надґрунтового шару повітря здійснюють, використовуючи сонячну радіацію - пряму, розсіяну та відбиту, а збереження тепла всередині каркасу в нічний час та в періоди заморозків досягають за рахунок перекриття каркасу 1 опусканням на нього екрана 4 В тому чи іншому випадку використовується сонячна енергія, яка накопичується в каркасі 1, на екрані 4, в гофрованих пластинах 16 та у вигляді тепла передається через термосифонні ребра 28 в шар плодючого грунту та в надґрунтовий шар повітря, створюючи сприятливі мікрокліматичні умови для рослин Висувне покриття 15 дозволяє в необхідних випадках знімати його - висувати вручну за межі плодючого грунту- назад (на ПІВНІЧ), користуючись ручкою 21 і таким чином піддавати поверхню грунту безпосередньому опроміненню Це необхідно також і для поливу і підкормки рослин, і розпушення грунту Гофровані пластини 16 мають властивість при нагріванні зживатися та придбавати аркоподібний контур (див фіг 4, 5) Це дозволяє у денний час при високому сонцестоянні оголювати грунт в парнику, знімаючи з нього утепляюче покриття, провітривши та вентилювати його В нічний же час при заході сонця і остиганні ці гофровані пластини 16 набувають плоскої форми і перекривають грунт для збереження в ній тепла Відбивна частина 27 екрана 4 заломлює сонячні промені і спрямовує їх потік на поверхню каркасу і на його термоакумулююче покриття 15, а через нього - на грунт, на рослини Таким чином, парник утилізую сонячну енергію як у вигляді теплового випромінення, так і у вигляді свгглового потоку, що забезпечує сприятливі умови для вирощування рослин в умовах економи електроносмв Перевагою запропонованого пристрою порівняно з прототипом є те, що обігрів парника та освітлювання його здійснюється не за рахунок якоі-небудь енергії, яка виробляється технічними теплоносіями, а звичайним чином - за рахунок сонячної радіації - прямого, відбитого та розсіяного потоку світлових променів Акумуляція сонячної енергії здійснюється прийняттям та уловлюванням мікрочастинок сонячного випромінення спеціально обробленими поверхнями каркаса, екрана та рухливих пластин висувного покриття, передачею тепла через термосифонні ребра на грунт та по 43406 Вважаємо, що в умовах дефіциту енергоносіїв та органічних добрив такий парник, особливо в середніх та південних широтах, знайде широке використання в особистому та підсобному господарстві громадян Він може бути встановлений як на жорсткості - в саду і на огороді, так і в інших місцях, наприклад, на даху будівлі, на балконі і т п вітря парника, а також збереженням тепла в нічний часта в інших випадках, коли виникає подібна необхідність, що досягається за рахунок перекриття поверхні каркаса екраном Крім того, для цієї ж мети використовується енергія відбитої від екрану променевої енергії, яка заломлюється і попадає в парник ФІГ. 1 Фіг 2 /f /6 /3 /9 ) Фіг. З 43406 Б Фіг. 4 Ґ8 Фіг. 5 /r I 73 // /-» Фіг. 6 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
