Вантуз

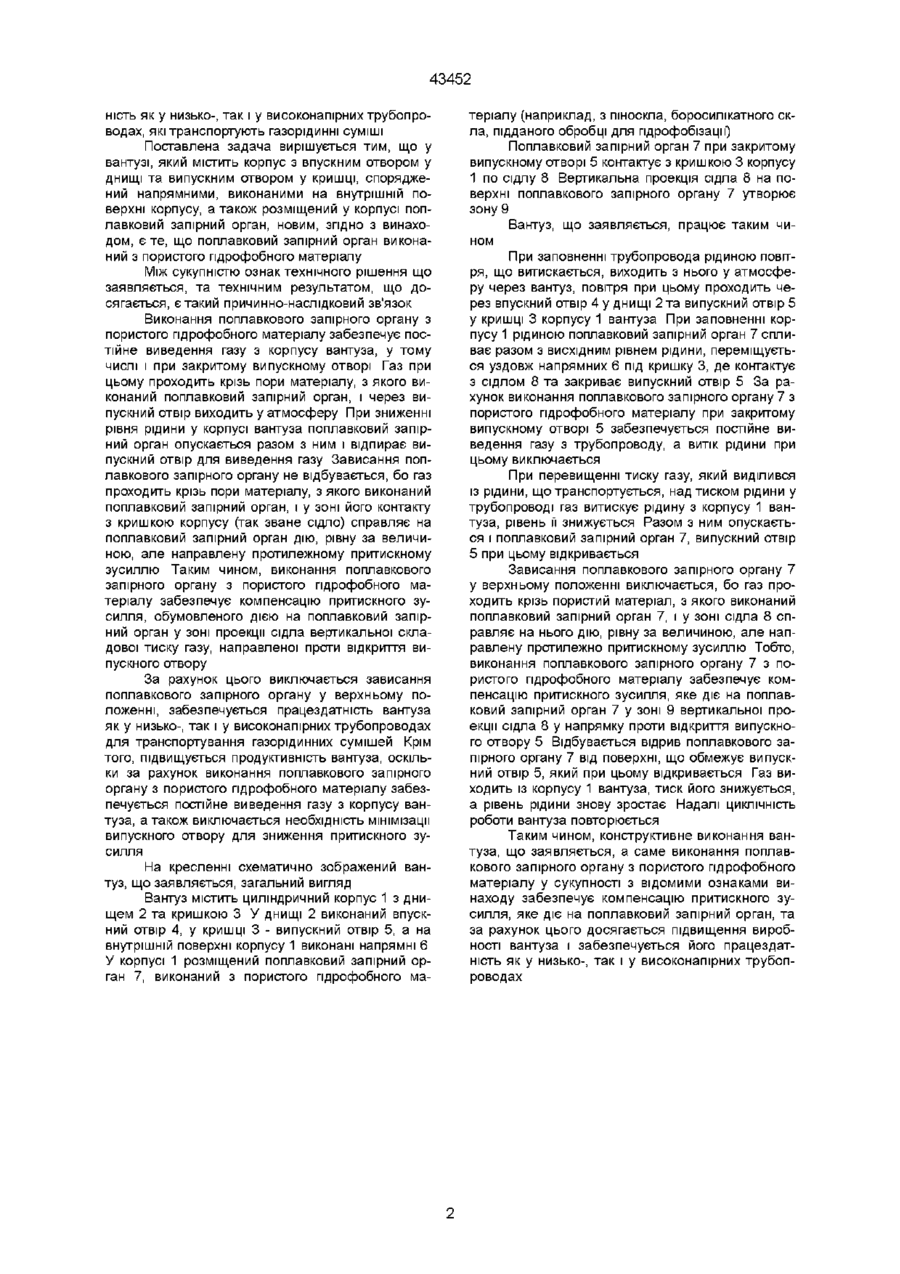

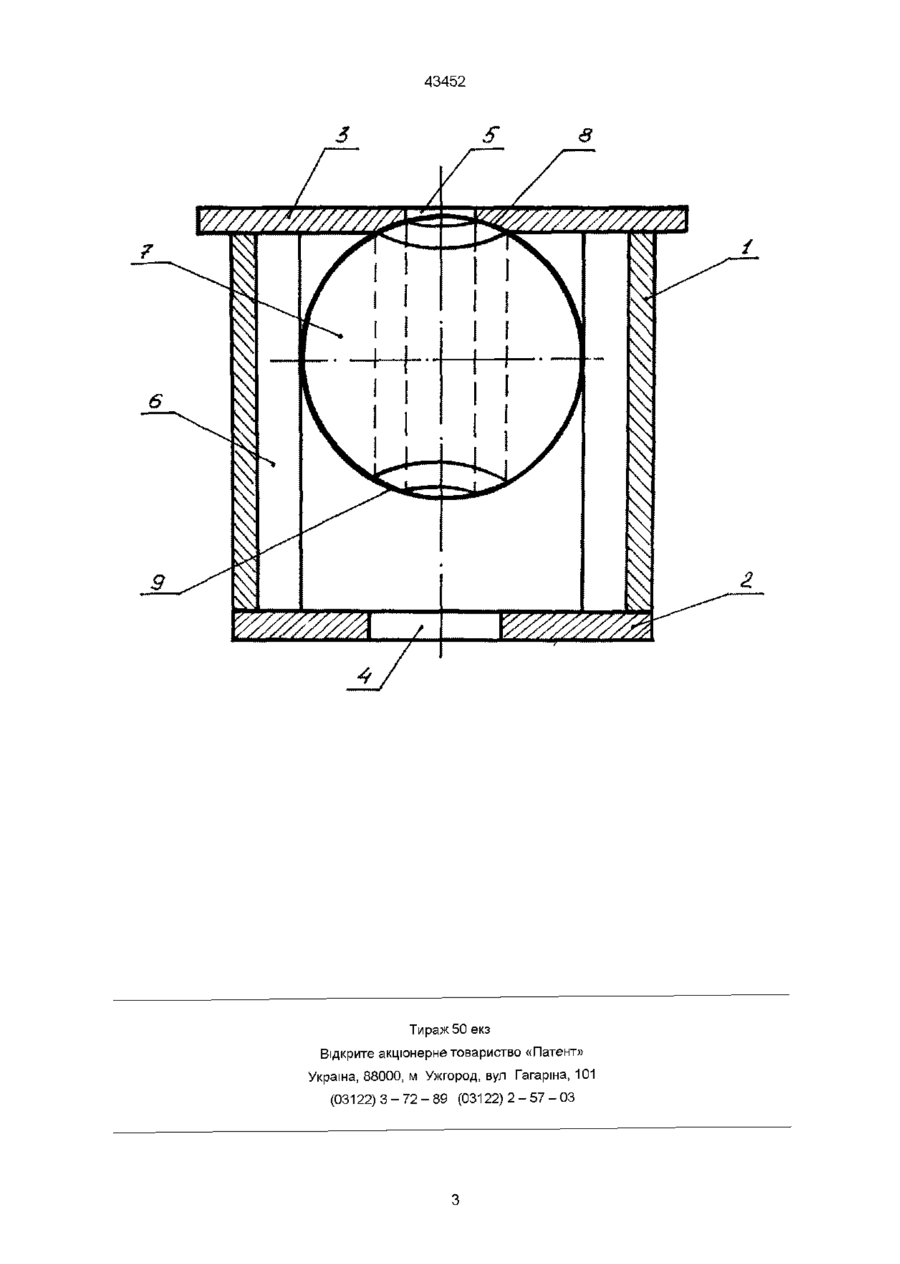

Вантуз, який містить корпус з впускним отвором у днищі та випускним отвором у кришці, споряджений напрямними, виконаними на внутрішній поверхні корпусу, а також розміщений у корпусі поплавковий запірний орган, який відрізняється тим, що поплавковий запірний орган виконаний з пористого гідрофобного матеріалу Винахід відноситься до трубопровідної арматури, зокрема до пристроїв для виведення газу з трубопроводів для транспортування рідин і може бути використане у напірних водоводах Відомий вантуз (див а с СССР №576476 від 26 04 76р. М К л 2 F16K 24/00, F16T 1/45, опубл 15 10 77р), який містить корпус з впускним отвором у днищі та випускним отвором у кришці Випускний отвір у кришці закритий жорстко закріпленим газовипускним елементом, виконаним у вигляді пластинки з пористого гідрофобного матеріалу, наприклад з боросилікатного скла, підданого обробці для пдрофобізацм Газ, що виділився з транспортуємої по трубопроводу рідини, надходить у корпус вантуза та крізь пори пластинки виходить у атмосферу При відсутності газу корпус вантуза заповнений рідиною Гідрофобна поверхня пористої пластинки перешкоджає витоку рідини з трубопроводу Недоліком відомого вантуза є низька продуктивність, обумовлена низькою пропускною здатністю газовипускної пластинки Це призводить до неефективності використання такого вантуза у високонапірних трубопроводах або трубопроводах для транспортування газорідинних сумішей з ве Поплавковий запірний орган виконаний пустотілим з оболонкою із твердого матеріалу (найчастіше з металу) Відомий вантуз працює таким чином При заповненні корпусу вантуза рідиною поплавковий запірний орган переміщується уздовж напрямних під кришку, контактує з нею по сідлу, запираючи випускний отвір При зниженні рівня рідини у корпусі поплавковий запірний орган відмикає випускний отвір Проте, на практиці вантуз відомої конструкції у низьконапірних трубопроводах працює з низькою виробністю, а у високонапірних трубопроводах не спрацьовує При зниженні рівня рідини у корпусі вантуза під дією тиску газу, який виділився з рідини, поплавковий запірний орган зависає у верхньому положенні і не відкриває випускний отвір Це пояснюється тим, що тиск газу справляє на поплавковий запірний орган притискне зусилля, направлене проти відкриття випускного отвору Для зниження цього притискного зусилля зменшують випускний отвір до мінімальних розмірів, що знижує виробність вантуза Але і в цьому випадку вантуз не завжди спрацьовує, тому що вертикальна складова тиску газу, яка діє на поплавковий запірний орган у зоні проекції сідла проти відкриття випускного отвору, виявляється нескомпенсованою, що і обумовлює зависання поплавкового запірного органу в верхньому положенні (24)17 12 2001 (46)17 12 2001, Бюл №11,2001 р (72) Бродський Анатолій Леонідович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "СПЕЦБУД" (56) Оборудование водопровод но-канализационных сооружений М , Стройиздат, 1979, с 354 ликою КІЛЬКІСТЮ газу Найбільш близьким за технічною суттю та технічним результатом, що досягається, до вантуза, що заявляється, є вантуз (див "Оборудование водопроводно-канализационных сооружений" Справочник М , Стройиздат, 1979, с 354), який містить корпус з впускним отвором у днищі та випускним отвором у кришці, споряджений напрямними, виконаними на внутрішній поверхні корпусу, а також розміщений у корпусі поплавковий запірний орган ю В основу винаходу поставлена задача удосконалення вантуза шляхом використання нового матеріалу для виготовлення конструктивних елементів, що забезпечує компенсацію притискного зусилля, яке діє на поплавковий запірний орган, та за рахунок цього досягається підвищення продуктивності вантуза і забезпечується його працездат О ю СО 43452 ність як у низько-, так і у високонапірних трубопроводах, які транспортують газорідинні суміші Поставлена задача вирішується тим, що у вантузі, який містить корпус з впускним отвором у днищі та випускним отвором у кришці, споряджений напрямними, виконаними на внутрішній поверхні корпусу, а також розміщений у корпусі поплавковий запірний орган, новим, згідно з винаходом, є те, що поплавковий запірний орган виконаний з пористого гідрофобного матеріалу Між сукупністю ознак технічного рішення що заявляється, та технічним результатом, що досягається, є такий причинно-наслідковий зв'язок Виконання поплавкового запірного органу з пористого гідрофобного матеріалу забезпечує постійне виведення газу з корпусу вантуза, у тому числі і при закритому випускному отворі Газ при цьому проходить крізь пори матеріалу, з якого виконаний поплавковий запірний орган, і через випускний отвір виходить у атмосферу При зниженні рівня рідини у корпусі вантуза поплавковий запірний орган опускається разом з ним і відпирає випускний отвір для виведення газу Зависання поплавкового запірного органу не відбувається, бо газ проходить крізь пори матеріалу, з якого виконаний поплавковий запірний орган, і у зоні його контакту з кришкою корпусу (так зване сідло) справляє на поплавковий запірний орган дію, рівну за величиною, але направлену протилежному притискному зусиллю Таким чином, виконання поплавкового запірного органу з пористого гідрофобного матеріалу забезпечує компенсацію притискного зусилля, обумовленого дією на поплавковий запірний орган у зоні проекції сідла вертикальної складової тиску газу, направленої проти відкриття випускного отвору За рахунок цього виключається зависання поплавкового запірного органу у верхньому положенні, забезпечується працездатність вантуза як у низько-, так і у високонапірних трубопроводах для транспортування газорідинних сумішей Крім того, підвищується продуктивність вантуза, оскільки за рахунок виконання поплавкового запірного органу з пористого гідрофобного матеріалу забезпечується постійне виведення газу з корпусу вантуза, а також виключається необхідність мінімізації випускного отвору для зниження притискного зусилля На кресленні схематично зображений вантуз, що заявляється, загальний вигляд Вантуз містить циліндричний корпус 1 з днищем 2 та кришкою З У днищі 2 виконаний впускний отвір 4, у кришці 3 - випускний отвір 5, а на внутрішній поверхні корпусу 1 виконані напрямні 6 У корпусі 1 розміщений поплавковий запірний орган 7, виконаний з пористого гідрофобного ма теріалу (наприклад, з піноскла, боросилікатного скла, підданого обробці для пдрофобізації) Поплавковий запірний орган 7 при закритому випускному отворі 5 контактує з кришкою 3 корпусу 1 по сідлу 8 Вертикальна проекція сідла 8 на поверхні поплавкового запірного органу 7 утворює зону 9 Вантуз, що заявляється, працює таким чином При заповненні трубопровода рідиною повітря, що витискається, виходить з нього у атмосферу через вантуз, повітря при цьому проходить через впускний отвір 4 у днищі 2 та випускний отвір 5 у кришці 3 корпусу 1 вантуза При заповненні корпусу 1 рідиною поплавковий запірний орган 7 спливає разом з висхідним рівнем рідини, переміщується уздовж напрямних 6 під кришку 3, де контактує з сідлом 8 та закриває випускний отвір 5 За рахунок виконання поплавкового запірного органу 7 з пористого гідрофобного матеріалу при закритому випускному отворі 5 забезпечується постійне виведення газу з трубопроводу, а витік рідини при цьому виключається При перевищенні тиску газу, який виділився із рідини, що транспортується, надтиском рідини у трубопроводі газ витискує рідину з корпусу 1 вантуза, рівень її знижується Разом з ним опускається і поплавковий запірний орган 7, випускний отвір 5 при цьому відкривається Зависання поплавкового запірного органу 7 у верхньому положенні виключається, бо газ проходить крізь пористий матеріал, з якого виконаний поплавковий запірний орган 7, і у зоні сідла 8 справляє на нього дію, рівну за величиною, але направлену протилежно притискному зусиллю Тобто, виконання поплавкового запірного органу 7 з пористого гідрофобного матеріалу забезпечує компенсацію притискного зусилля, яке діє на поплавковий запірний орган 7 у зоні 9 вертикальної проекції сідла 8 у напрямку проти відкриття випускного отвору 5 Відбувається відрив поплавкового запірного органу 7 від поверхні, що обмежує випускний отвір 5, який при цьому відкривається Газ виходить із корпусу 1 вантуза, тиск його знижується, а рівень рідини знову зростає Надалі ЦИКЛІЧНІСТЬ роботи вантуза повторюється Таким чином, конструктивне виконання вантуза, що заявляється, а саме виконання поплавкового запірного органу з пористого гідрофобного матеріалу у сукупності з відомими ознаками винаходу забезпечує компенсацію притискного зусилля, яке діє на поплавковий запірний орган, та за рахунок цього досягається підвищення виробності вантуза і забезпечується його працездатність як у низько-, так і у високонапірних трубопроводах 43452 З s в У//////////////А У///////////Ж Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
