Пристрій для кріплення змінних інформаційних щитів

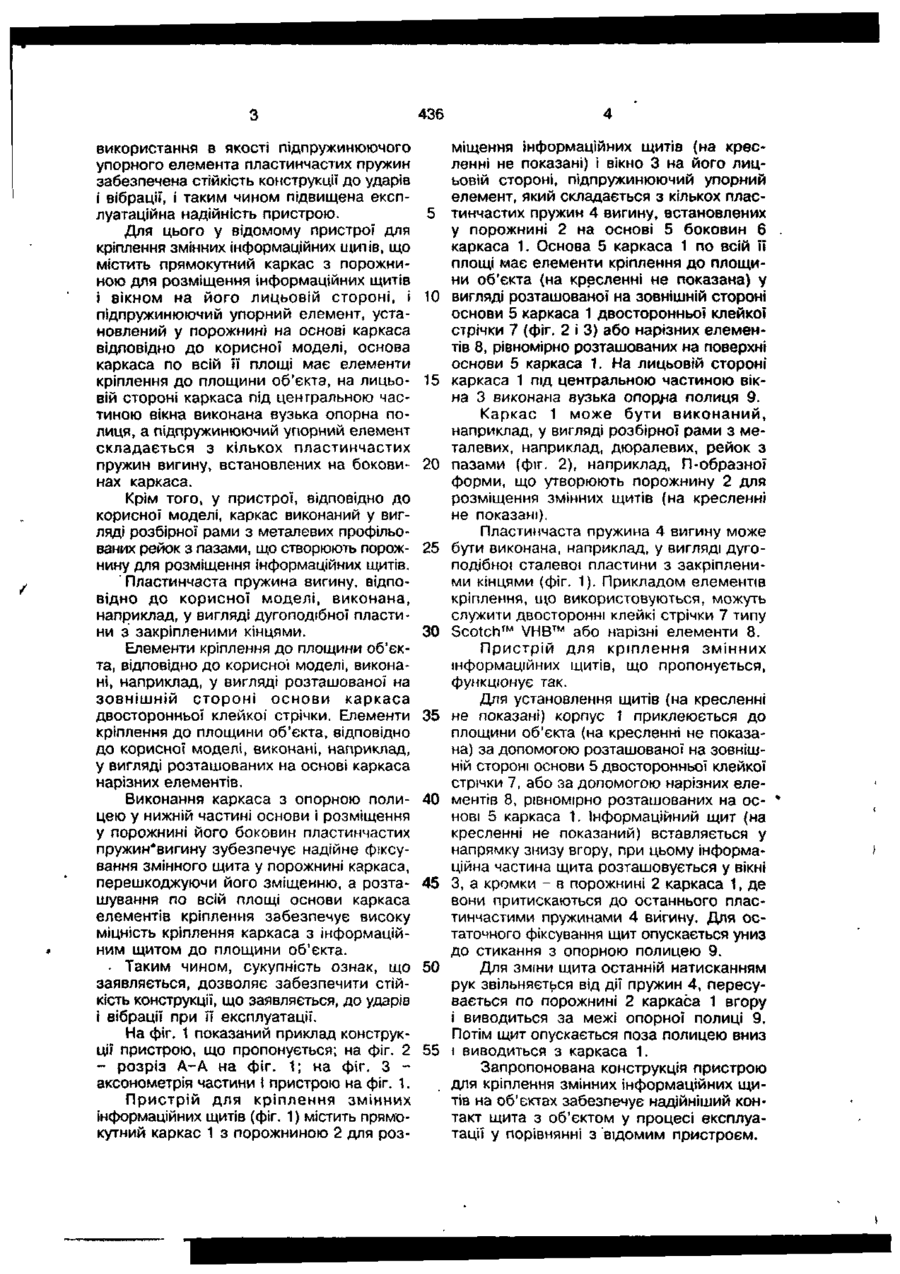

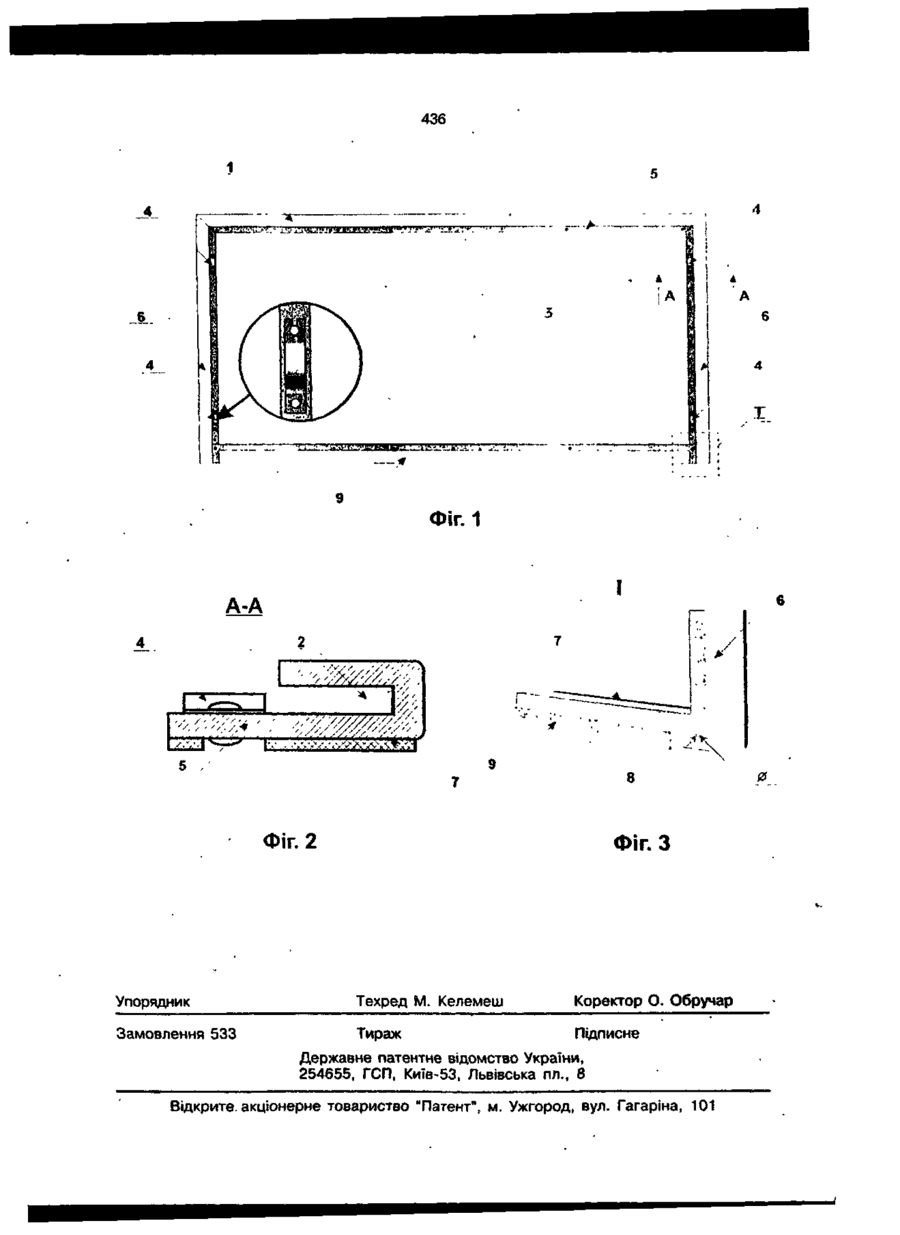

1. Пристрій для кріплення змінних інформаційних щитів, що містить прямокутний каркас з порожниною для розміщення інформаційних щигів і вікном на його лицьовій стороні, підпружинюючий упорний елемент, установлений у порожнині на основі каркаса, який в і д р і з н я є т ь с я тим, що основа каркаса по всій його площі має елементи кріплення до площини об'єкта, на лицьовій стороні каркаса під центральною частиною вікна виконана вузька опорна полиця, підпружинюючий упорний елемент складається з кількох пластинчатих пружин вигину, встановлених на боковинах каркаса. 2. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що каркас виконаний у вигляді розбірної рами з металевих профільованих рейок з пазами, що утворюють порожнину для розміщення інформаційних щитів. 3. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що пластинчаста пружина вигину виконана у вигляді дугоподібної пластини з закріпленими кінцями. 4. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що елементи кріплення до площини об'єкта виконані у вигляді розташованої на зовнішній стороні основи каркаса двосторонньої клейкої стрічки. 5. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що елементи кріплення до площини об'єкта виконані у вигляді рівномірно розташованих на поверхні основи каркаса нарізних елементів. Корисна модель належить до пристроїв відображення інформації і може бути .використана для закріплення змінних інформаційних щитів, зокрема, на корпусах транспортних засобів. Найближчим до технічного рішення, що заявляється, є пристрій для кріплення змінних інформаційних щитів, який містить прямокутний каркас з порожниною для розміщення інформаційних щитів і вікном на лицьовій його стороні, підпружинюючий упорний елемент, установлений у порожнині на основі каркаса (див. а. с. СРСР № 752460 від 19.02.76 p., MKB G 09 F 7/08). Крім того, пристрій містить защіпки-вкладні, які установлені між каркасом і площиною інформаційного щита. Конструкція відомого пристрою не забезпечує достатньої стійкості до ударів і вібрації у процесі експлуатації. В основу створення корисної моделі поставлена задача удосконалення пристрою для кріплення змінних інформаційних щитів, в якому за рахунок нового виконання корпуса з розташованими на його основі елементами кріплення і (21) 99031165/К (22) 02.03.99 (24) 12.11.99 (46) 12.11.99. Бюл, № 7 (72) Крічевський Леонід Олександрович (73) Крічевський Леонід Олександрович С > S ~ 436 використання в якості підпружинюючого упорного елемента пластинчастих пружин забезпечена стійкість конструкції до ударів і вібрації, і таким чином підвищена експлуатаційна надійність пристрою. Для цього у відомому пристрої для кріплення змінних інформаційних щитів, що містить прямокутний каркас з порожниною для розміщення інформаційних щитів і вікном на його лицьовій стороні, і підпружинюючий упорний елемент, установлений у порожнині на основі каркаса відповідно до корисної моделі, основа каркаса по всій її площі має елементи кріплення до площини об'єкта, на лицьовій стороні каркаса під центральною частиною вікна виконана вузька опорна полиця, а підпружинюючий упорний елемент складається з кількох пластинчастих пружин вигину, встановлених на боковинах каркаса. Крім того, у пристрої, відповідно до корисної моделі, каркас виконаний у вигляді розбірної рами з металевих профільованих рейок з пазами, що створюють порожнину для розміщення інформаційних щитів. Пластинчаста пружина вигину, відповідно до корисної моделі, виконана, наприклад, у вигляді дугоподібної пластини з закріпленими кінцями. Елементи кріплення до площини об'єкта, відповідно до корисної моделі, виконані, наприклад, у вигляді розташованої на зовнішній стороні основи каркаса двосторонньої клейкої стрічки. Елементи кріплення до площини об'єкта, відповідно до корисної моделі, виконані, наприклад, у вигляді розташованих на основі каркаса нарізних елементів. Виконання каркаса з опорною полицею у нижній частині основи і розміщення у порожнині його боковин пластинчастих пружин'вигину зубезпечує надійне фіксування змінного щита у порожнині каркаса, перешкоджуючи його зміщенню, а розташування по всій площі основи каркаса елементів кріплення забезпечує високу міцність кріплення каркаса з інформаційним щитом до площини об'єкта. • Таким чином, сукупність ознак, що заявляється, дозволяє забезпечити стійкість конструкції, що заявляється, до ударів і вібрації при її експлуатації. На фіг. 1 показаний приклад конструкції пристрою, що пропонується; на фіг. 2 - розріз А-А на фіг. 1; на фіг. З аксонометрія частини І пристрою на фіг. 1. Пристрій для кріплення змінних інформаційних щитів (фіг. 1) містить прямокутний каркас 1 з порожниною 2 для роз 5 10 15 20 25 ЗО 35 40 45 50 55 міщення інформаційних щитів (на кресленні не показані) і вікно 3 на його лицьовій стороні, підпружинюючий упорний елемент, який складається з кількох пластинчастих пружин 4 вигину, встановлених у порожнині 2 на основі 5 боковин 6 каркаса 1. Основа 5 каркаса 1 по всій її площі має елементи кріплення до площини об'єкта (на кресленні не показана) у вигляді розташованої на зовнішній стороні основи 5 каркаса 1 двосторонньої клейкої стрічки 7 (фіг. 2 і 3) або нарізних елементів 8, рівномірно розташованих на поверхні основи 5 каркаса 1. На лицьовій стороні каркаса 1 під центральною частиною вікна 3 виконана вузька опорна полиця 9. Каркас 1 може бути виконаний, наприклад, у вигляді розбірної рами з металевих, наприклад, дюралевих, рейок з пазами (фіг. 2), наприклад, П-образної форми, що утворюють порожнину 2 для розміщення змінних щитів (на кресленні не показані). Пластинчаста пружина 4 вигину може бути виконана, наприклад, у вигляді дугоподібної сталевої пластини з закріпленими кінцями (фіг. 1). Прикладом елементів кріплення, що використовуються, можуть служити двосторонні клейкі стрічки 7 типу Scotch™ VHB™ або нарізні елементи 8. Пристрій для кріплення змінних інформаційних щитів, що пропонується, функціонує так. Для установлення щитів (на кресленні не показані) корпус 1 приклеюється до площини об'єкта (на кресленні не показана) за допомогою розташованої на зовнішній стороні основи 5 двосторонньої клейкої стрічки 7, або за допомогою нарізних елементів 8, рівномірно розташованих на основі 5 каркаса 1. Інформаційний щит (на кресленні не показаний) вставляється у напрямку знизу вгору, при цьому інформаційна частина щита розташовується у вікні 3, а кромки - в порожнині 2 каркаса 1, де вони притискаються до останнього пластинчастими пружинами 4 вигину. Для остаточного фіксування щит опускається униз до стикання з опорною полицею 9. Для зміни щита останній натисканням рук звільняється від дії пружин 4, пересувається по порожнині 2 каркаса 1 вгору і виводиться за межі опорної полиці 9. Потім щит опускається поза полицею вниз і виводиться з каркаса 1. Запропонована конструкція пристрою для кріплення змінних інформаційних щитів на об'єктах забезпечує надійніший контакт щита з об'єктом у процесі експлуатації у порівнянні з відомим пристроєм. 436 ТИ» І X І• ' Фіг. 1 А-А '/ / ' . 1 t, /, 'у^у// і V '/ • ••>.-. W . . . N - Л 0 Фіг. 2 Фіг. З Упорядник Техред М. Келемеш Коректор О. Обрумар Замовлення 533 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите, акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 ч чл х к s' 1
