Мультирізець

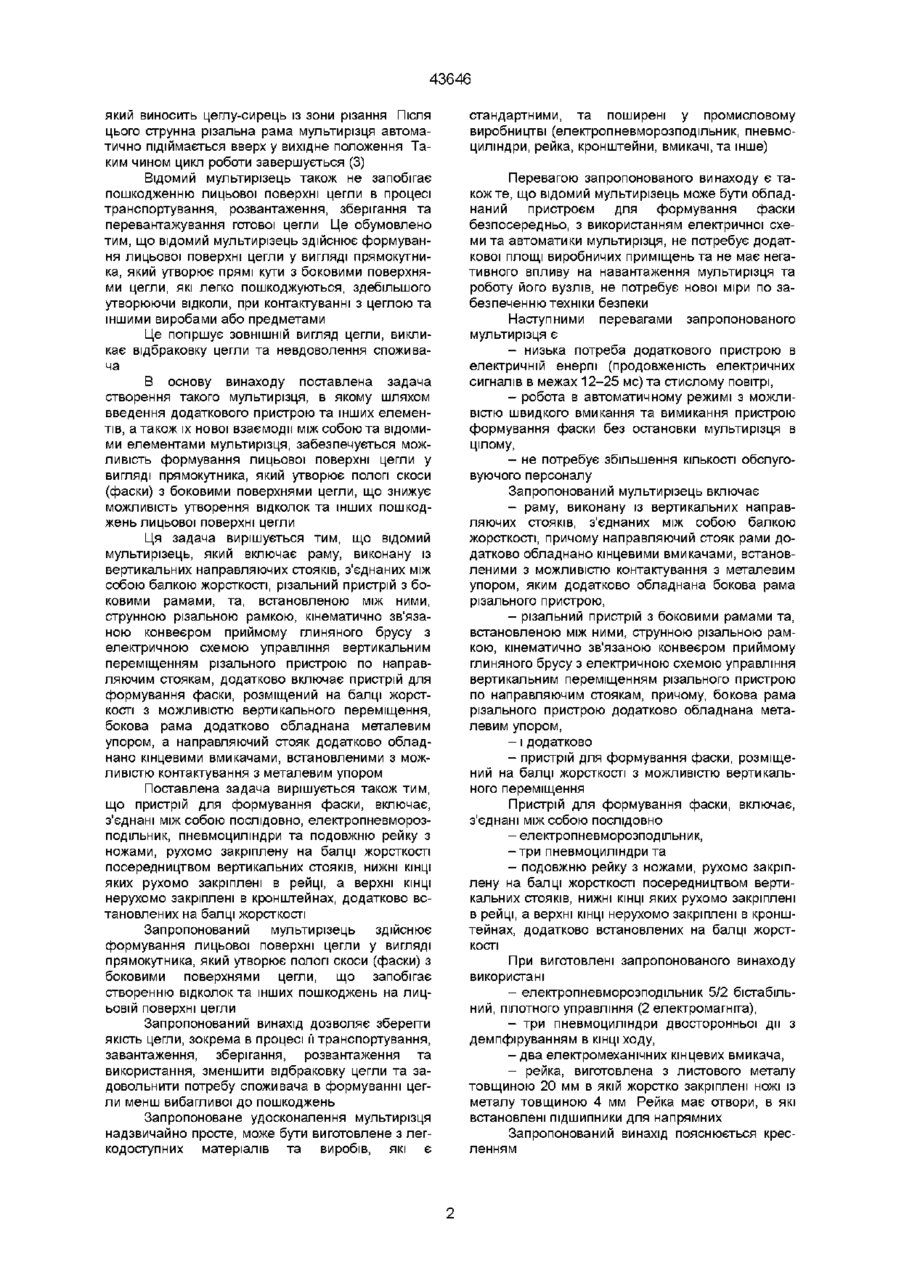

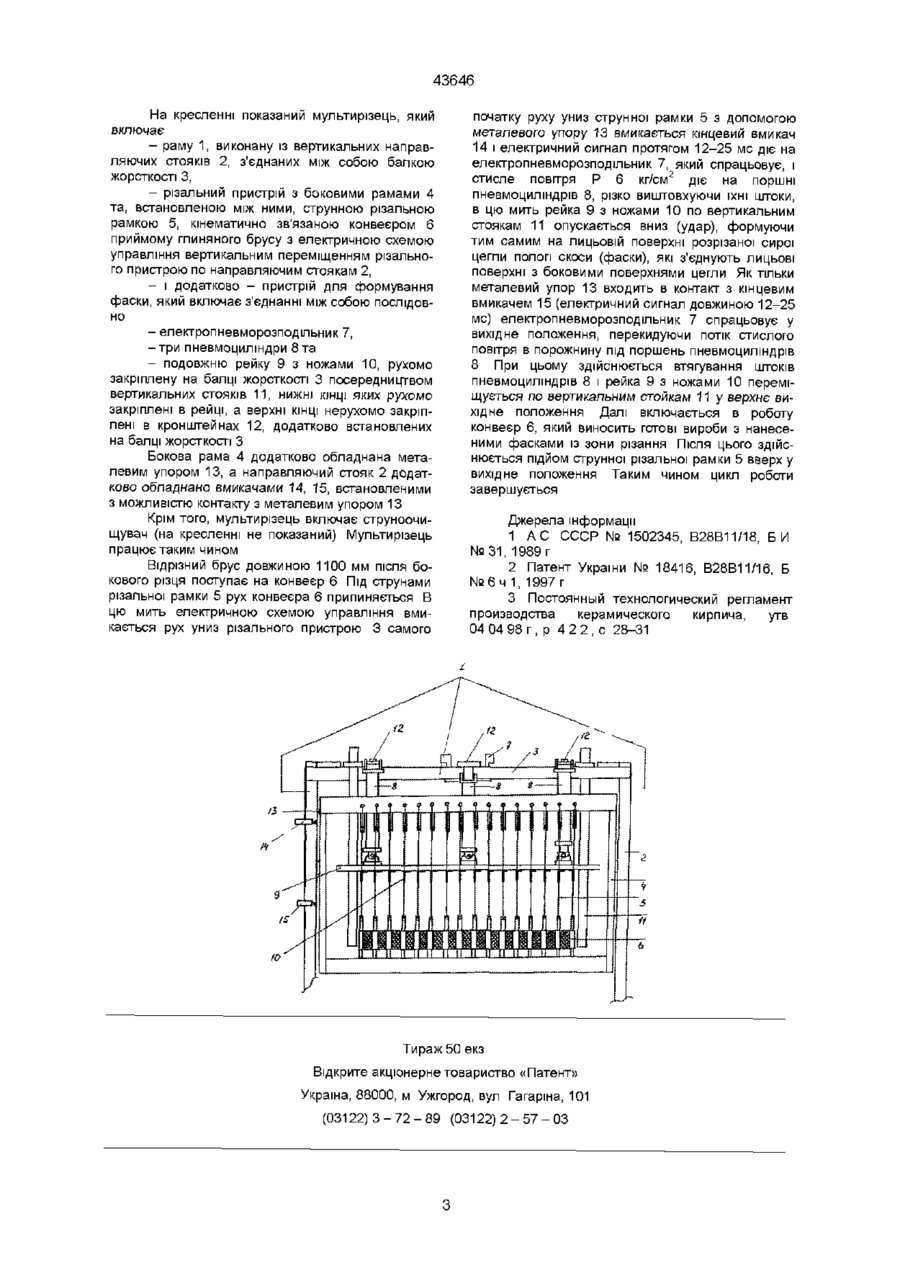

1 Мультирізець, який включає раму, виконану із вертикальних направляючих стояків, з'єднаних між собою балкою жорсткості, різальний пристрій з боковими рамами та встановленою між ними струнною різальною рамкою, кінематично зв'язаною конвеєром прийому глиняного брусу з електричною схемою управління вертикальним переміщенням різального пристрою по направляючим стояках, який відрізняється тим, що мультирізець додатково включає пристрій для формування фаски, розміщений на балці жорсткості з можливістю вертикального переміщення, бокова рама додатково обладнана металевим упором, а направляючий стояк додатково обладнано кінцевими вмикачами, встановленими з можливістю контактування з металевим упором 2 Мультирізець за п 1, який відрізняється тим, що пристрій для формування фаски, включає, з'єднані між собою послідовно, електропневморозподільник, пневмоциліндри та подовжню рейку 3 ножами, рухомо закріплену на балці жорсткості посередництвом вертикальних стійок, нижні КІНЦІ яких рухомо закріплені в рейці, а верхні КІНЦІ нерухомо закріплені в кронштейнах, додатково встановлених на балці жорсткості Запропонований винахід відноситься до пристроєв для формування та обробки відформованих виробів Відомий різальний механізм, виконаний з пристроєм для зняття задирок, утворених при розрізі порожнього глиняного брусу на вироби Пристрій для зняття задирок виконаний у вигляді ЗОВНІШНІХ та внутрішніх магнітних тіл обертання, створюючі поверхні яких ВІДПОВІДНО повторюють профілі формуючої оснастки та створювача порожнин (1) ВІДОМІ пристрої не запобігають зниженню якості цегли в процесі транспортування, завантаження, зберігання та перевантажування цегли, коли виникають пошкодження цегли, зокрема у вигляді відколок прямих вуглів лицьової поверхні цегли та інших пошкоджень цегли Найбільш близьким за технічною сутністю та досягаємим результатом до запропонованого винаходу є мультирізець, що включає раму, виконану із вертикальних направляючих стояків, з'єднаних між собою балкою жорсткості, різальний пристрій з боковими рамами та, встановленою між ними струнною різальною рамкою, кінематично зв'язаною конвеєром прийому глиняного брусу з електричною схемою управління вертикальним переміщенням різального пристрою по направляючим стоякам Крім того, мультирізець обладнаний струноочищувачем Мультирізець працює таким чином Відрізаний брус довжиною 1100 мм після бокового різця, поступає на конвеєр Під струнами різальної рамки рух конвеєра припиняється В цю мить електричною схемою управління вмикається рух униз різального пристрою Внаслідок цього відбувається розрізання брусу на вироби (цеглу) Одночасно вмикається в роботу струноочищувач та конвеєр, Відомий також мультирізець із струнною різальною рамкою, кінематично зв'язаною конвеєром прийому глиняного брусу з приводом її зворотньо-поступового переміщення по направляючим поворотньої рами, товкачем різальної рамки з приводом, програмними дисками з діамагнітними зубцями, захватами поворотньої рами ввімкнутими в ланцюг управління приводом товкача, кінематично зв'язаними з вузлом контролю швидкості глиняного брусу і різальної струнної рамки, яка має можливість контакту з вимикачем, ввімкненим в ланцюг управління приводом товкача Товкач наділений пневмоприводом з пневморозподільником з'єднаним з магнітоуправляючими контактами (2) Зоя (О (О со 43646 який виносить цеглу-сирець із зони різання Після цього струнна різальна рама мультирізця автоматично підіймається вверх у вихідне положення Таким чином цикл роботи завершується (3) Відомий мультирізець також не запобігає пошкодженню лицьової поверхні цегли в процесі транспортування, розвантаження, зберігання та перевантажування готової цегли Це обумовлено тим, що відомий мультирізець здійснює формування лицьової поверхні цегли у вигляді прямокутника, який утворює прямі кути з боковими поверхнями цегли, які легко пошкоджуються, здебільшого утворюючи відколи, при контактуванні з цеглою та іншими виробами або предметами Це погіршує ЗОВНІШНІЙ вигляд цегли, викликає відбраковку цегли та невдоволення споживача В основу винаходу поставлена задача створення такого мультирізця, в якому шляхом введення додаткового пристрою та інших елементів, а також їх нової взаємодії між собою та відомими елементами мультирізця, забезпечується можливість формування лицьової поверхні цегли у вигляді прямокутника, який утворює пологі скоси (фаски) з боковими поверхнями цегли, що знижує можливість утворення відколок та інших пошкоджень лицьової поверхні цегли Ця задача вирішується тим, що відомий мультирізець, який включає раму, виконану із вертикальних направляючих стояків, з'єднаних між собою балкою жорсткості, різальний пристрій з боковими рамами, та, встановленою між ними, струнною різальною рамкою, кінематично зв'язаною конвеєром приймому глиняного брусу з електричною схемою управління вертикальним переміщенням різального пристрою по направляючим стоякам, додатково включає пристрій для формування фаски, розміщений на балці жорсткості з можливістю вертикального переміщення, бокова рама додатково обладнана металевим упором, а направляючий стояк додатково обладнано кінцевими вмикачами, встановленими з можливістю контактування з металевим упором Поставлена задача вирішується також тим, що пристрій для формування фаски, включає, з'єднані між собою послідовно, електропневморозподільник, пневмоциліндри та подовжню рейку з ножами, рухомо закріплену на балці жорсткості посередництвом вертикальних стояків, нижні КІНЦІ яких рухомо закріплені в рейці, а верхні КІНЦІ нерухомо закріплені в кронштейнах, додатково встановлених на балці жорсткості Запропонований мультирізець здійснює формування лицьової поверхні цегли у вигляді прямокутника, який утворює пологі скоси (фаски) з боковими поверхнями цегли, що запобігає створенню відколок та інших пошкоджень на лицьовій поверхні цегли Запропонований винахід дозволяє зберегти якість цегли, зокрема в процесі її транспортування, завантаження, зберігання, розвантаження та використання, зменшити відбраковку цегли та задовольнити потребу споживача в формуванні цегли менш вибагливої до пошкоджень Запропоноване удосконалення мультирізця надзвичайно просте, може бути виготовлене з легкодоступних матеріалів та виробів, які є стандартними, та поширені у промисловому виробництві (електропневморозподільник, пневмоциліндри, рейка, кронштейни, вмикачі, та інше) Перевагою запропонованого винаходу є також те, що відомий мультирізець може бути обладнаний пристроєм для формування фаски безпосередньо, з використанням електричної схеми та автоматики мультирізця, не потребує додаткової площі виробничих приміщень та не має негативного впливу на навантаження мультирізця та роботу його вузлів, не потребує нової міри по забезпеченню техніки безпеки Наступними перевагами запропонованого мультирізця є - низька потреба додаткового пристрою в електричній енергії (продовженість електричних сигналів в межах 12-25 мс) та стислому повітрі, - робота в автоматичному режимі з можливістю швидкого вмикання та вимикання пристрою формування фаски без остановки мультирізця в цілому, - не потребує збільшення КІЛЬКОСТІ обслуговуючого персоналу Запропонований мультирізець включає - раму, виконану із вертикальних направляючих стояків, з'єднаних між собою балкою жорсткості, причому направляючий стояк рами додатково обладнано кінцевими вмикачами, встановленими з можливістю контактування з металевим упором, яким додатково обладнана бокова рама різального пристрою, - різальний пристрій з боковими рамами та, встановленою між ними, струнною різальною рамкою, кінематично зв'язаною конвеєром приймому глиняного брусу з електричною схемою управління вертикальним переміщенням різального пристрою по направляючим стоякам, причому, бокова рама різального пристрою додатково обладнана металевим упором, - 1 додатково - пристрій для формування фаски, розміщений на балці жорсткості з можливістю вертикального переміщення Пристрій для формування фаски, включає, з'єднані між собою послідовно - електропневморозподільник, - т р и пневмоциліндри та - подовжню рейку з ножами, рухомо закріплену на балці жорсткості посередництвом вертикальних стояків, нижні КІНЦІ яких рухомо закріплені в рейці, а верхні КІНЦІ нерухомо закріплені в кронштейнах, додатково встановлених на балці жорсткості При виготовлені запропонованого винаходу використані - електропневморозподільник 5/2 бістабільний, пілотного управління (2 електромагнгга), - три пневмоциліндри двосторонньої дії з демпфіруванням в КІНЦІ ходу, - два електромеханічних кінцевих вмикача, - рейка, виготовлена з листового металу товщиною 20 мм в якій жорстко закріплені ножі із металу товщиною 4 мм Рейка має отвори, в які встановлені підшипники для напрямних Запропонований винахід пояснюється кресленням 43646 На кресленні показаний мультирізець, який включає - раму 1, виконану із вертикальних направляючих стояків 2, з'єднаних між собою балкою жорсткості З, - різальний пристрій з боковими рамами 4 та, встановленою між ними, струнною різальною рамкою 5, кінематично зв'язаною конвеєром 6 приймому глиняного брусу з електричною схемою управління вертикальним переміщенням різального пристрою по направляючим стоякам 2, - і додатково - пристрій для формування фаски, який включає з'єднанні між собою послідовно - електропневморозподільник 7, - т р и пневмоциліндри 8та - подовжню рейку 9 з ножами 10, рухомо закріплену на балці жорсткості 3 посередництвом вертикальних стояків 11, нижні КІНЦІ ЯКИХ рухомо закріплені в рейці, а верхні КІНЦІ нерухомо закріплені в кронштейнах 12, додатково встановлених на балці жорсткості З Бокова рама 4 додатково обладнана металевим упором 13, а направляючий стояк 2 додатково обладнано вмикачами 14, 15, встановленими з можливістю контакту з металевим упором 13 Крім того, мультирізець включає струноочищувач (на кресленні не показаний) Мультирізець працює таким чином Відрізний брус довжиною 1100 мм після бокового різця поступає на конвеєр 6 Під струнами різальної рамки 5 рух конвеєра 6 припиняється В цю мить електричною схемою управління вмикається рух униз різального пристрою 3 самого початку руху униз струнної рамки 5 з допомогою металевого упору 13 вмикається кінцевий вмикач 14 і електричний сигнал протягом 12-25 мс діє на електропневморозподільник 7, який спрацьовує, і стисле повітря Р 6 кг/см2 діє на поршні пневмоциліндрів 8, різко виштовхуючи їхні штоки, в цю мить рейка 9 з ножами 10 по вертикальним стоякам 11 опускається вниз (удар), формуючи тим самим на лицьовій поверхні розрізаної сирої цегли пологі скоси (фаски), які з'єднують лицьові поверхні з боковими поверхнями цегли Як тільки металевий упор 13 входить в контакт з кінцевим вмикачем 15 (електричний сигнал довжиною 12-25 мс) електропневморозподільник 7 спрацьовує у вихідне положення, перекидуючи потік стислого повітря в порожнину під поршень пневмоциліндрів 8 При цьому здійснюється втягування штоків пневмоциліндрів 8 і рейка 9 з ножами 10 переміщується по вертикальним стойкам 11 у верхнє вихідне положення Далі включається в роботу конвеєр 6, який виносить готові вироби з нанесеними фасками із зони різання Після цього здійснюється підйом струнної різальної рамки 5 вверх у вихідне положення Таким чином цикл роботи завершується Джерела інформації 1 А С СССР № 1502345, В28В11/18, БИ №31, 1989 г 2 Патент України № 18416, В28В11/16 Б № 6 ч 1, 1997 г 3 Постоянный технологический регламент производства керамического кирпича, утв 04 04 98 г, р 4 2 2 , с 28-31 !О Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43646
