Пристрій для обличкування поверхонь плитками

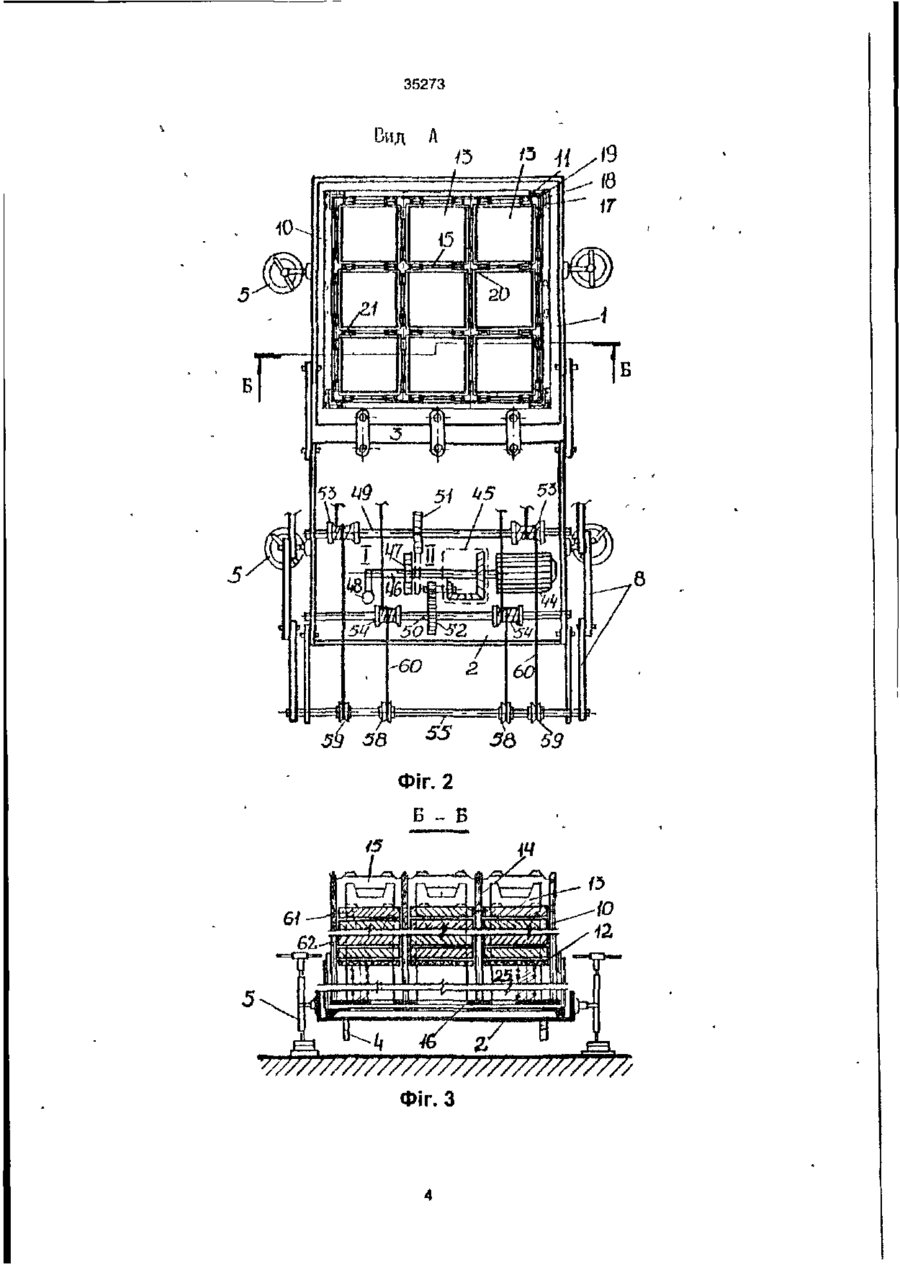

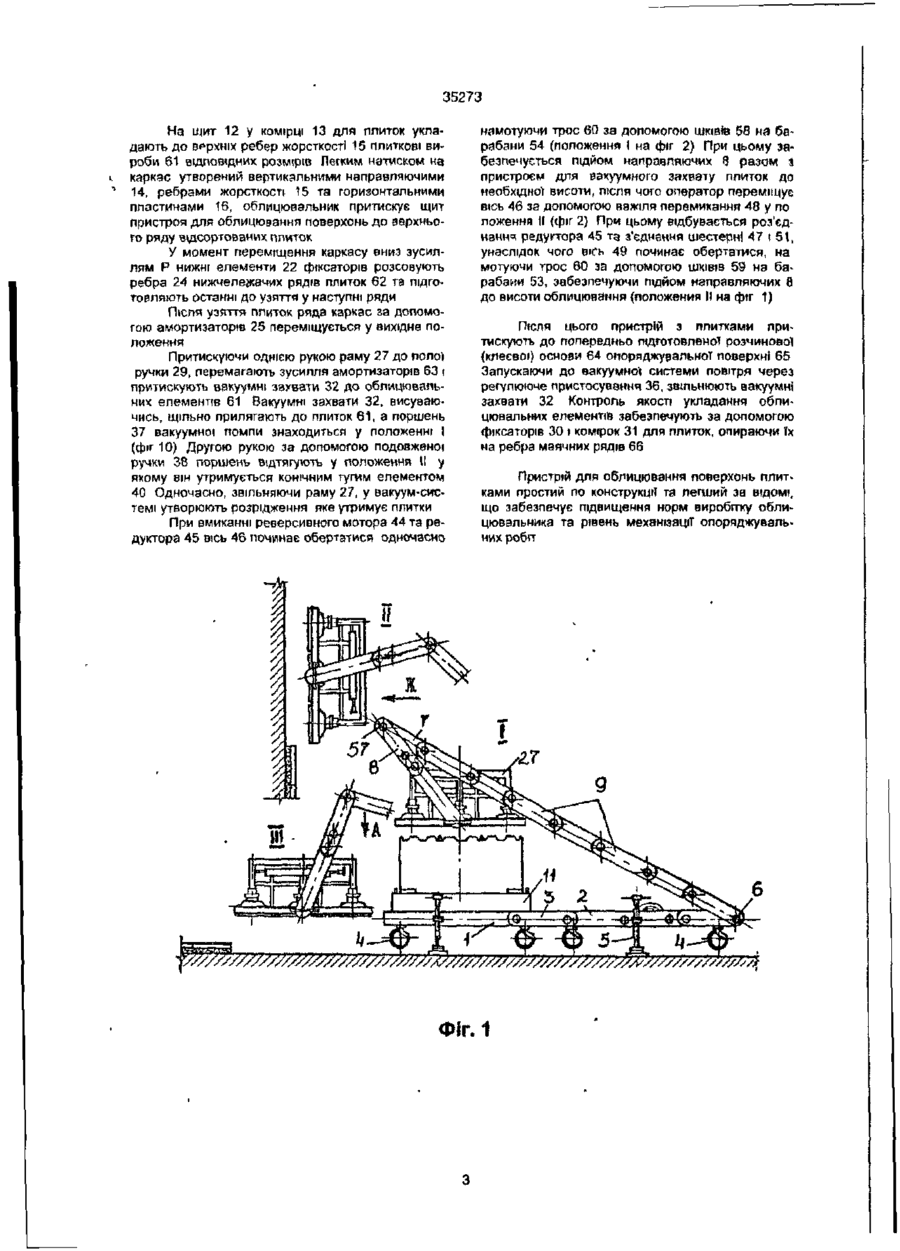

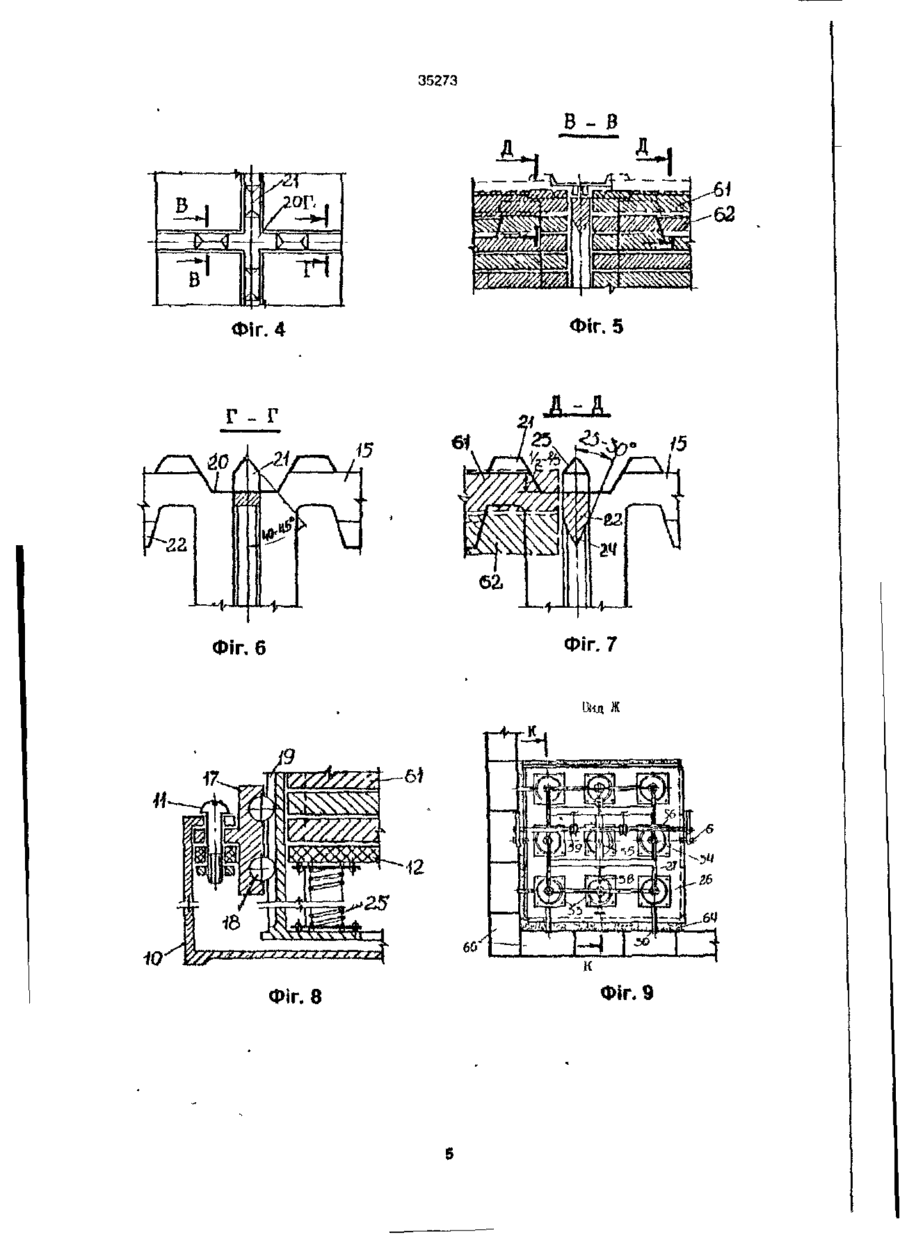

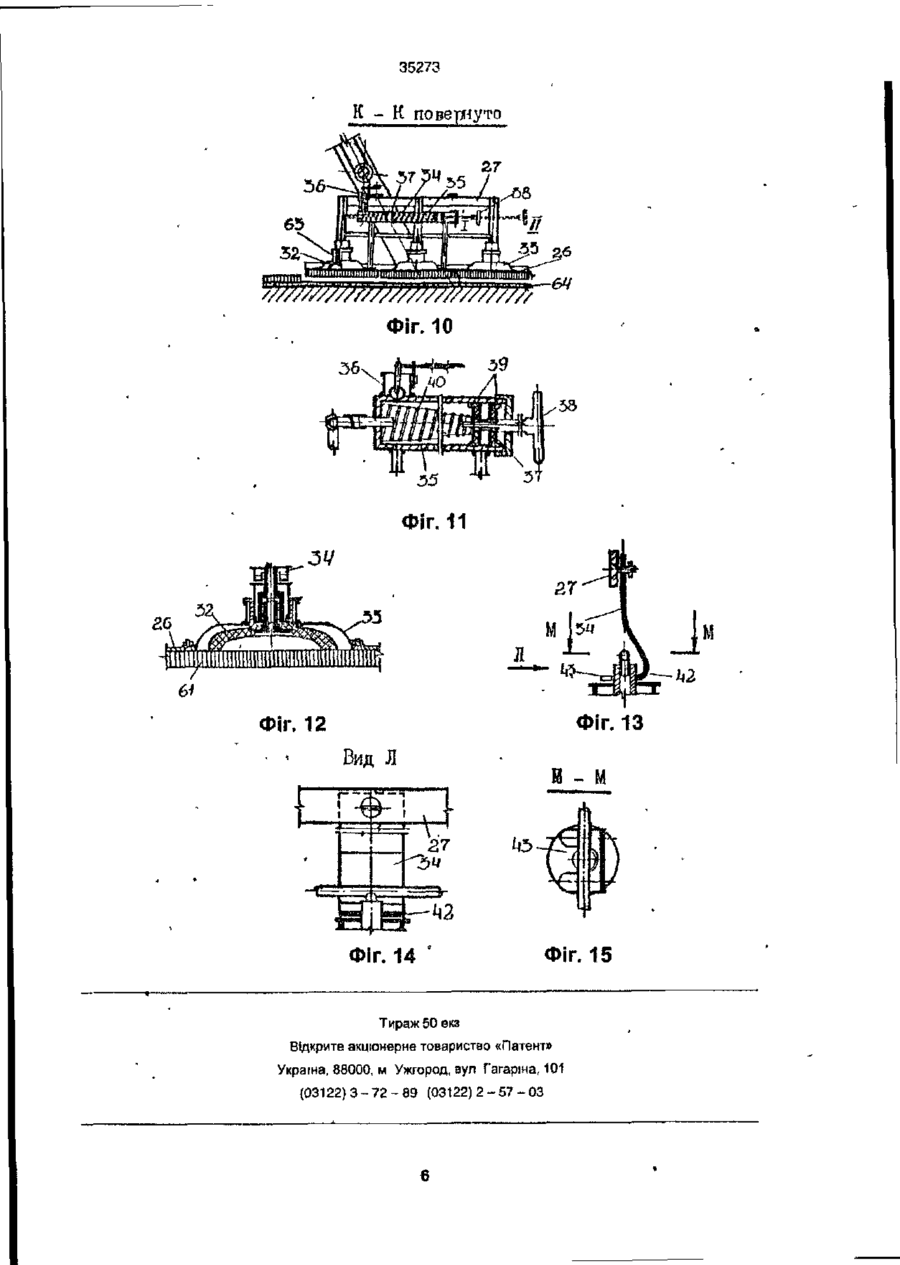

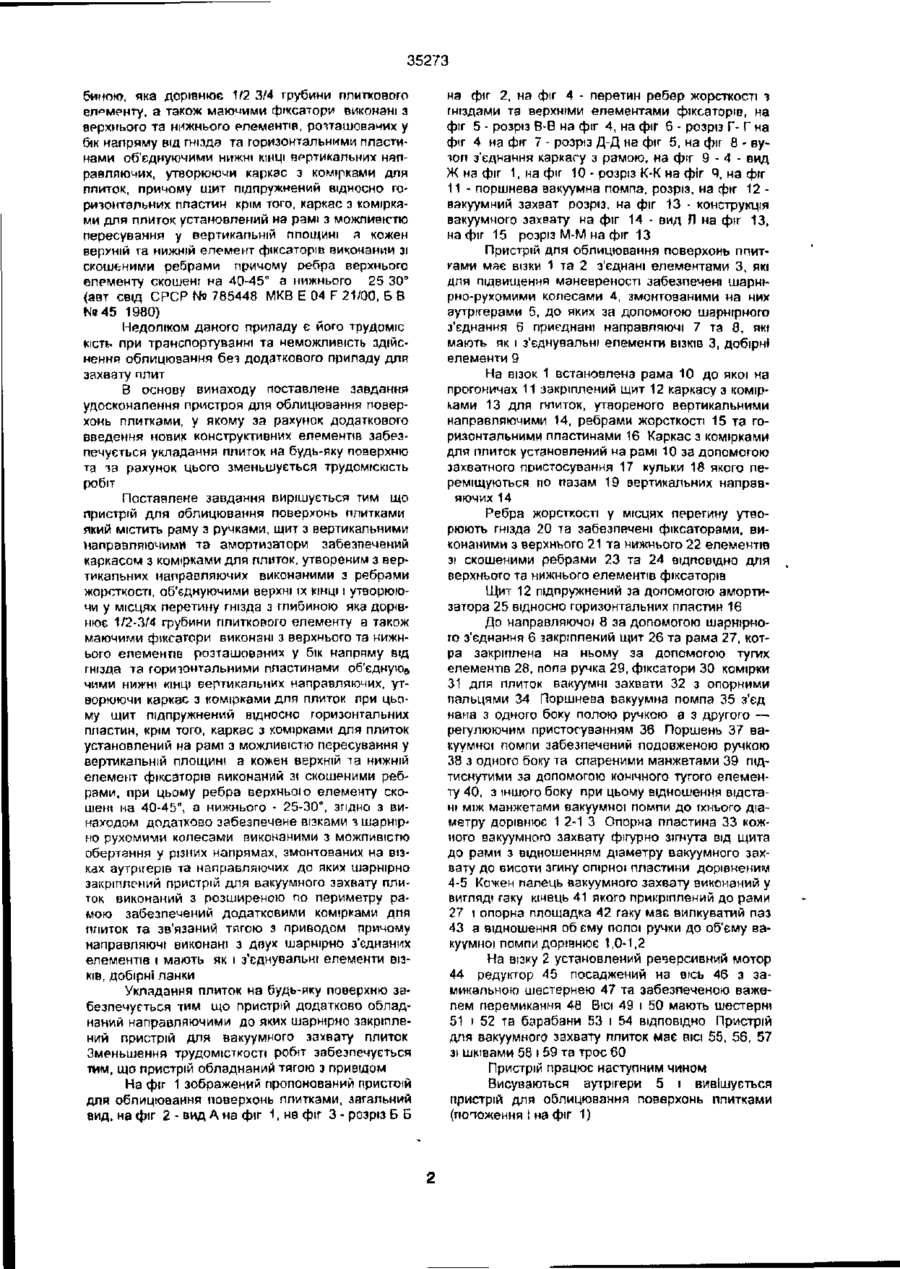

Пристрій для облицювання поверхонь плитками, який містить раму з ручками щит з вертикальними направляючими та амортизатори, забезпечений каркасом з комірками для плиток, утвореним з вертикальних направляючих, виконаними з ребрами жорсткості, об'єднуючими верхні їх КІНЦІ і утворюючи у місцях перетину гнізда з глибиною, яка дорівнює 1/2-3/4 грубини плиткового елементу а також маючими фіксатори, виконані з верхнього та нижнього елементів розташованих у бік напряму від гнізда, та горизонтальними пластинами, об'єд нуючими КІНЦІ вертикальних направляючих, утворюючи каркас з комірками для плиток, причому щит підпружнений відносно горизонтальних пластин крім того каркас з комірками для плиток установлений на рамі з можливістю пересування у вертикальній площині, а кожен верхній та нижній елемент фіксаторів виконаний зі скошеними ребрами причому ребра верхнього елементу скошені на 40 45°. а нижнього - 25-30°, відрізняється тим, що він додатково забезпечений візками з шарн»рно-рухомими колесами, виконаними з можливістю обертання у різних напрямах, змонтованих на візках аутрігерів та направляючих, до яких шарнірно закріплений пристрій для вакуумного захвату плиток виконаний з розширеною по периметру рамою забезпечений додатковими комірками для плиток та зв'язаний тягою з приводом, причому направляючі виконані з двух шарнірно з'єднаних елементів»мають добірні ланки Винахід відноситься до будівництва і може бути використаний для укладання плиток на вертикальні та горизонтальні опоряджувальні поверхні Відома машина для укладання плиток на горизонтальну поверхню, яка містить р-^му, установлену на колеса, ведома пара яких обладнана храповим колесом, змонтовані на рамі касети для плиток, штовхачем, пристосуванням для укладання плиток та привід пристрій для укладання плиток, виконаний у вигляді плити з підпружними штоками, зв'язаною тягою з штовхачем та укладальника з амортизуючими пружинами для кожної плитки, причому штовхач з'єднаний важільною системою з храповим колесом зв'язаним з відомою колісною парою через муфту вмикання (авт свід СРСР № 781302, МКВ Е 04 F 21/20, Б 0 №43 1980) Проте машина забезпечує укладання плит тільки на горизонтальну поверхню Відома установка для укладання плит, яка містить раму з вертикальними направляючими, установлену в них рухому каретку, змонтований на ній укладальник плиток у вигляді шаблону та подавач плиток, каретка забезпечена горизонтальни ми направляючими, рухомо установленим в них підпружним повзуном, підпіркою, блоком з ручкою його повороту та обвідним блок тросом один wнець якого закріплений на блоці, а другий - на повзуні, шарнірно з'єднаний за допомогою горизонтальної ВІСІ з шаблоном для плиток, маючим виступ для контакту з підпіркою каретки, причому подавач плиток виконаний у вигляді стрічкового транспортеру з шарнірно змонтованим у його вивантажувального кінця обмежувачем, з'єднаним тягою з установленою на ВІСІ веденого барабану привідною рукояткою, зв'язаною з барабаном храповим механізмом (авт свід СРСР № 1129313, МКВ Е 04 F 21/00, Б В № 46, 1982) Проте установка дозволяє здійснювати укладання плит тільки на вертикальну поверхню S тільки в один ряд Найбільш близьким до пропонованого пристрою є пристрій для сортування та складання плиткових виробів, який містить раму з ручкзми. щит з вертикальними направляючими та амортизатори, забезпечений каркасом з комірками для плиток, утвореним з вертикальних направляючих, виконаними з ребрами жорсткості, об'єднуючими верхні їх КІНЦІ і утворюючи у місцях перетину гнізда з гли со CM ю со О) 35273 биною, яка дорівнює 1/2 3/4 грубини плиткового елементу, а також маючими фіксатори виконані з верхнього та нижнього елементів, розташованих у бік напряму від гнізда та горизонтальними пластинами об'єднуючими нижні КІНЦІ вертикальних направляючих, утворюючи каркас з комірками для плиток, причому щит підпружнений відносно горизонтальних пластин крім того, каркас з комірками для плиток установлений на рамі з можливістю пересування у вертикальній площині а кожен верхній та нижній елемент фіксаторів виконаним зі скошеними ребрами причому ребра верхнього елементу скошені иа 40-45" а нижнього 25 30°
