Аналізатор

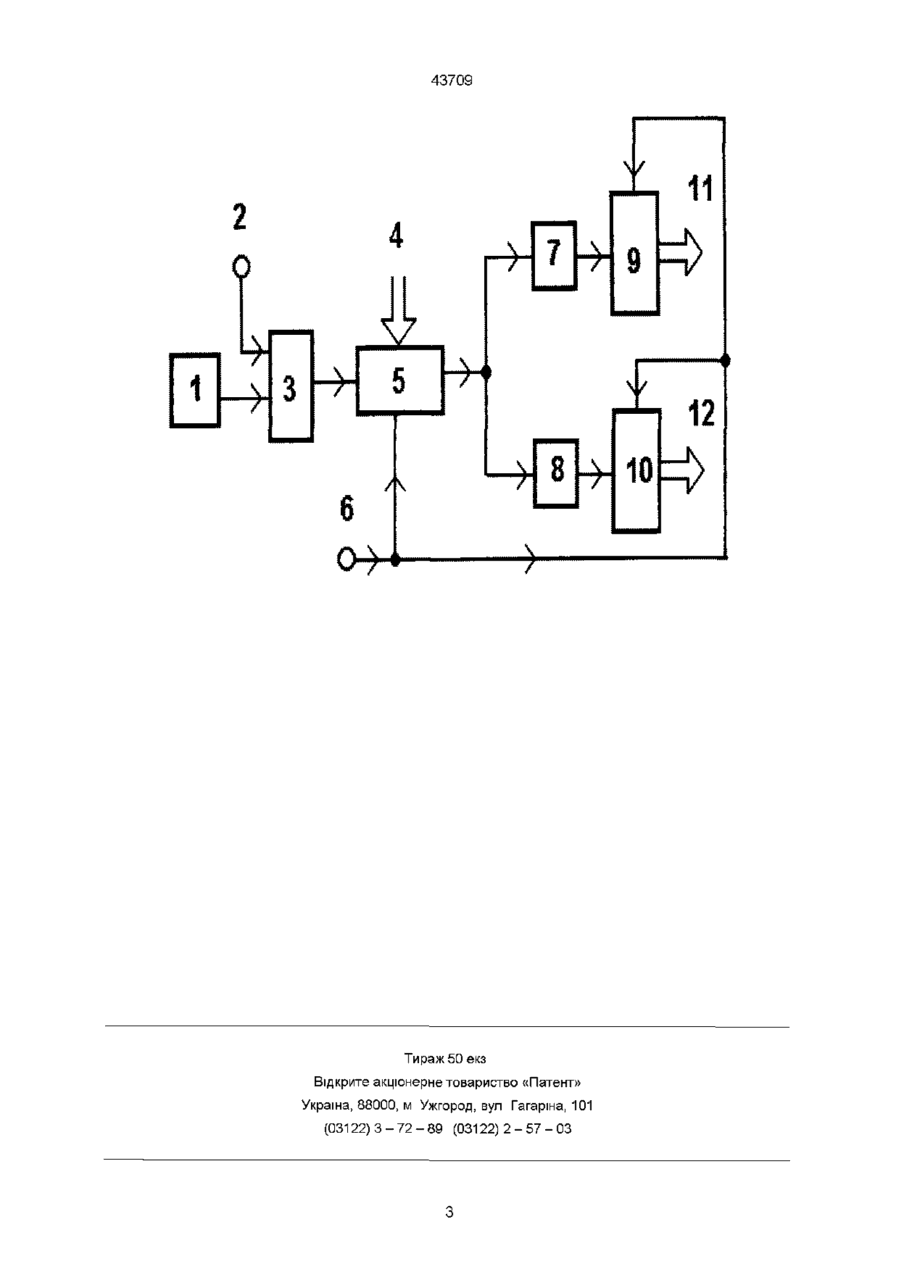

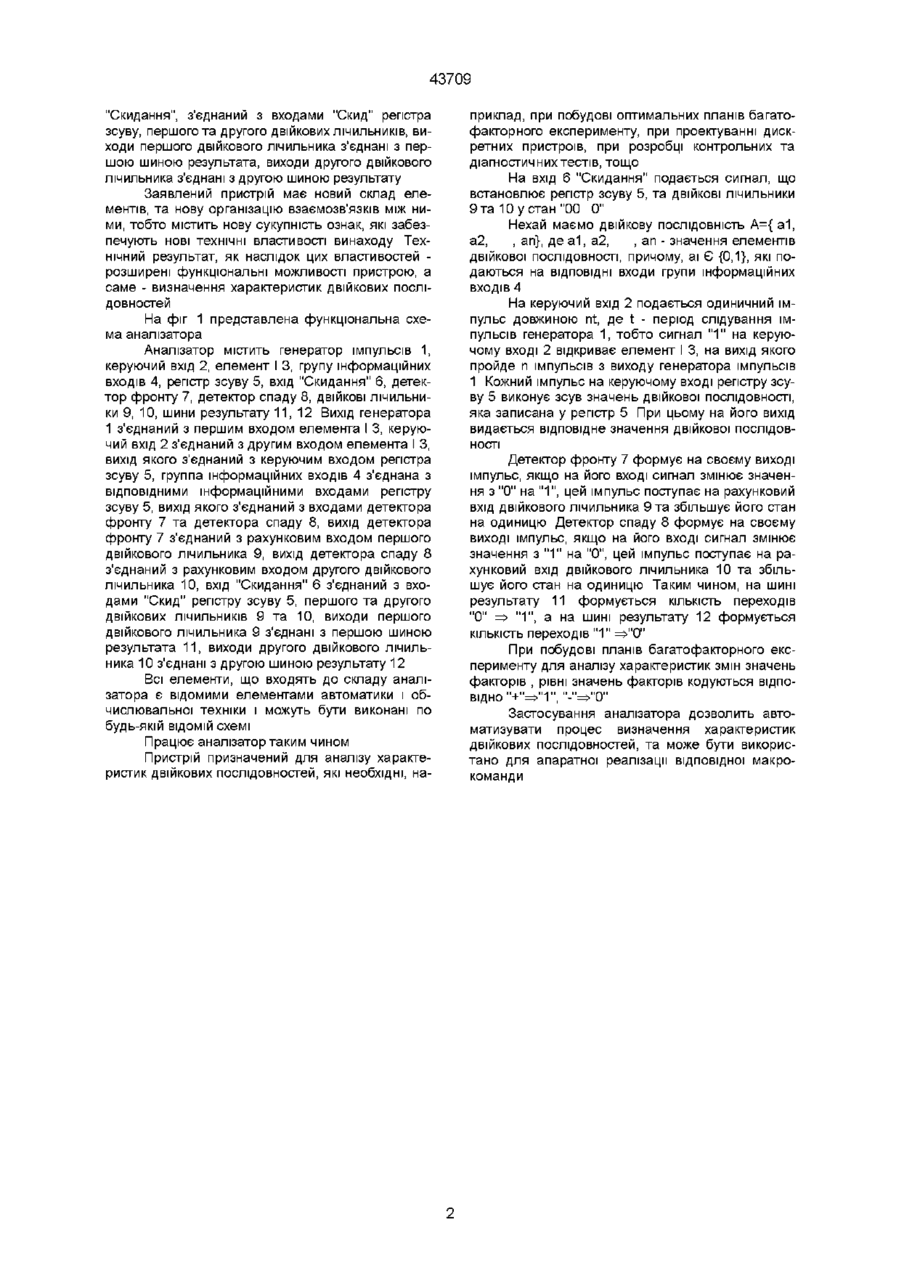

Аналізатор, який має групу інформаційних входів, шину результату, двійковий лічильник, керуючий вхід, який відрізняється тим, що містить генератор імпульсів, елемент І, регістр зсуву, детектор фронту, детектор спаду, другий двійковий лічильник, другу шину результату, вхід "Скидання", причому вихід генератора з єднаний з першим входом елемента І, керуючий вхід з'єднаний з другим входом елемента І, вихід якого з'єднаний з керуючим входом регістра зсуву, група інформаційних входів з'єднана з ВІДПОВІДНИМИ інформаційними входами регістра зсуву, вихід якого з'єднаний з входами детектора фронту та детектора спаду, вихід детектора фронту з'єднаний з входом першого двійкового лічильника, вихід детектора спаду з'єднаний з входом другого двійкового лічильника, вхід "Скидання" з'єднаний з входами "Скид" регістра зсуву, першого та другого двійкових ЛІЧИЛЬНИКІВ, виходи першого двійкового лічильника з'єднані з першою шиною результату, виходи другого двійкового лічильника з'єднані з другою шиною результату Винахід відноситься до обчислювальної техніки і призначений для аналізу характеристик двійкових послідовностей, які необхідні, наприклад, при побудові оптимальних планів багато фактор ного експерименту, при проектуванні дискретних пристроїв, при розробці контрольних та діагностичних тестів, тощо Відомий пристрій для логічної обробки інформації, що містить ВХІДНІ шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шина результату, двійковий лічильник, групи з першою по n-ную елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи 1, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ (ас СРСР № 1262519, кл G 06 F 15/20, 1985р) Недоліком відомого пристрою є обмежені функціональні можливості, бо він не визначає характеристик двійкових послідовностей груп по m елементів І, кожна, де п - число змінних рівняння Недоліком відомого пристрою є обмежені функціональні можливості, бо він не визначає характеристик двійкових послідовностей В основу винаходу поставлено задачу вдосконалити аналізатор шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме - визначення характеристик двійкових послідовностей Поставлене завдання вирішується тим, що аналізатор, який містить групу інформаційних входів, шину результату, двійковий лічильник, керуючий вхід, згідно з винаходом має у своєму складі генератор імпульсів, елемент І, регістр зсуву, детектор фронту, детектор спаду, другий двійковий лічильник, другу шину результату, вхід "Скидання", причому вихід генератора з'єднаний з першим входом елемента І, керуючий вхід з'єднаний з другим входом елемента І, вихід якого з'єднаний з керуючим входом регістра зсуву, группа інформаційних входів з'єднана з ВІДПОВІДНИМИ інформаційними входами регістра зсуву, вихід якого з'єднаний з входами детектора фроктута детектора спаду, вихід детектора фронту з'єднаний з входом першого двійкового лічильника, вихід детектора спаду з'єднаний з входом другого двійкового лічильника, вхід Найбільш близьким по технічній суті і результату, що досягається, є пристрій для рішення логічних рівнянь (ас СРСР №1411768, кп G 06 F 15/20, опубл 23 07 88р), що містить групу інформаційних входів, шину результату, двійковий лічильник, керуючий вхід, перший і другий елементи НІ, тригер, операційний блок, блок порівняння, п вш о со 43709 "Скидання", з'єднаний з входами "Скид" регістра зсуву, першого та другого двійкових ЛІЧИЛЬНИКІВ, виходи першого двійкового лічильника з'єднані з першою шиною результата, виходи другого двійкового лічильника з'єднані з другою шиною результату Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей розширені функціональні можливості пристрою, а саме - визначення характеристик двійкових послідовностей На фіг 1 представлена функціональна схема аналізатора Аналізатор містить генератор імпульсів 1, керуючий вхід 2, елемент І 3, групу інформаційних входів 4, регістр зсуву 5, вхід "Скидання" 6, детектор фронту 7, детектор спаду 8, ДВІЙКОВІ ЛІЧИЛЬНИКИ 9, 10, шини результату 11,12 Вихід генератора 1 з'єднаний з першим входом елемента І 3, керуючий вхід 2 з'єднаний з другим входом елемента І З, вихід якого з'єднаний з керуючимвходом регістра зсуву 5, группа інформаційних входів 4 з'єднана з ВІДПОВІДНИМИ інформаційними входами регістру зсуву 5, вихід якого з'єднаний з входами детектора фронту 7 та детектора спаду 8, вихід детектора фронту 7 з'єднаний з рахунковим входом першого двійкового лічильника 9, вихід детектора спаду 8 з'єднаний з рахунковим входом другого двійкового лічильника 10, вхід "Скидання" 6 з'єднаний з входами "Скид" регістру зсуву 5, першого та другого двійкових ЛІЧИЛЬНИКІВ 9 та 10, виходи першого двійкового лічильника 9 з'єднані з першою шиною результата 11, виходи другого двійкового лічильника 10 з'єднані з другою шиною результату 12 Всі елементи, що входять до складу аналізатора є відомими елементами автоматики і обчислювальної техніки і можуть бути виконані по будь-якій ВІДОМІЙ схемі Працює аналізатор таким чином Пристрій призначений для аналізу характеристик двійкових послідовностей, які необхідні, на приклад, при побудові оптимальних планів багатофакторного експерименту, при проектуванні дискретних пристроїв, при розробці контрольних та діагностичнихтестів, тощо На вхід 6 "Скидання" подається сигнал, що встановлює регістр зсуву 5, та ДВІЙКОВІ ЛІЧИЛЬНИКИ 9 та 10 у стан "00 0" Нехай маємо двійкову ПОСЛІДОВНІСТЬ А={ а1, а2, , an}, де а1, а2, , an - значення елементів двійкової ПОСЛІДОВНОСТІ, причому, аі Є {0,1}, які подаються на ВІДПОВІДНІ входи групи інформаційних входів 4 На керуючий вхід 2 подається одиничний імпульс довжиною nt, де t - період слідування імпульсів генератора 1, тобто сигнал " 1 " на керуючому вході 2 відкриває елемент І 3, на вихід якого пройде п імпульсів з виходу генератора імпульсів 1 Кожний імпульс на керуючому вході регістру зсуву 5 виконує зсув значень двійкової ПОСЛІДОВНОСТІ, яка записана у регістр 5 При цьому на його вихід видається відповідне значення двійкової ПОСЛІДОВНОСТІ Детектор фронту 7 формує на своєму виході імпульс, якщо на його вході сигнал змінює значення з "0" на "1", цей імпульс поступає на рахунковий вхід двійкового лічильника 9 та збільшує його стан на одиницю Детектор спаду 8 формує на своєму виході імпульс, якщо на його вході сигнал змінює значення з " 1 " на "0", цей імпульс поступає на рахунковий вхід двійкового лічильника 10 та збільшує його стан на одиницю Таким чином, на шині результату 11 формується КІЛЬКІСТЬ переходів "0" => " 1 " , а на шині результату 12 формується КІЛЬКІСТЬ переходів " 1 " =^>"0" При побудові планів багатофакторного експерименту для аналізу характеристик змін значень факторів , рівні значень факторів кодуються ВІДПОВІДНО '+"=>"1", "-"^>"0" Застосування аналізатора дозволить автоматизувати процес визначення характеристик двійкових послідовностей, та може бути використано для апаратної реалізації відповідної макрокоманди 43709 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43709
