Пила медична

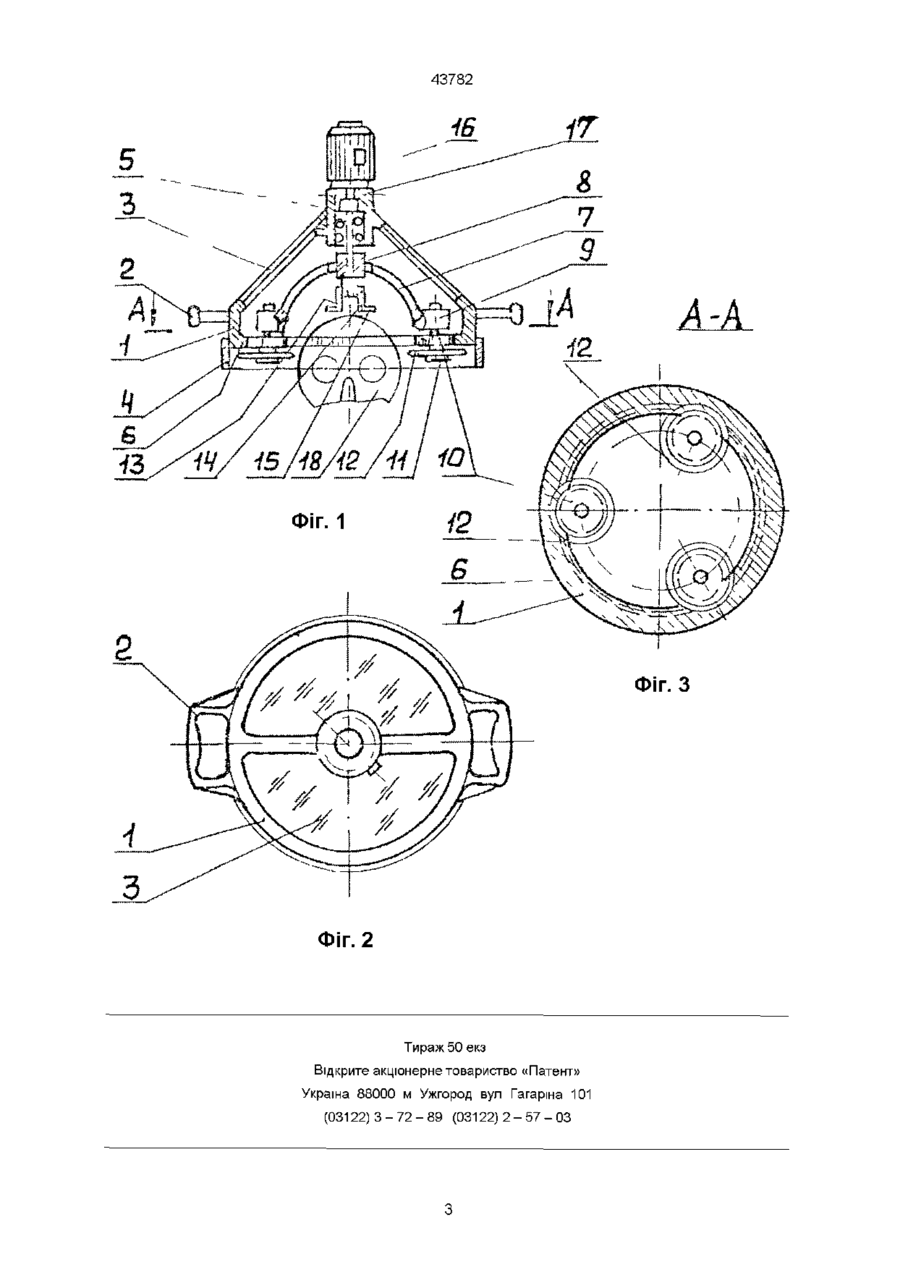

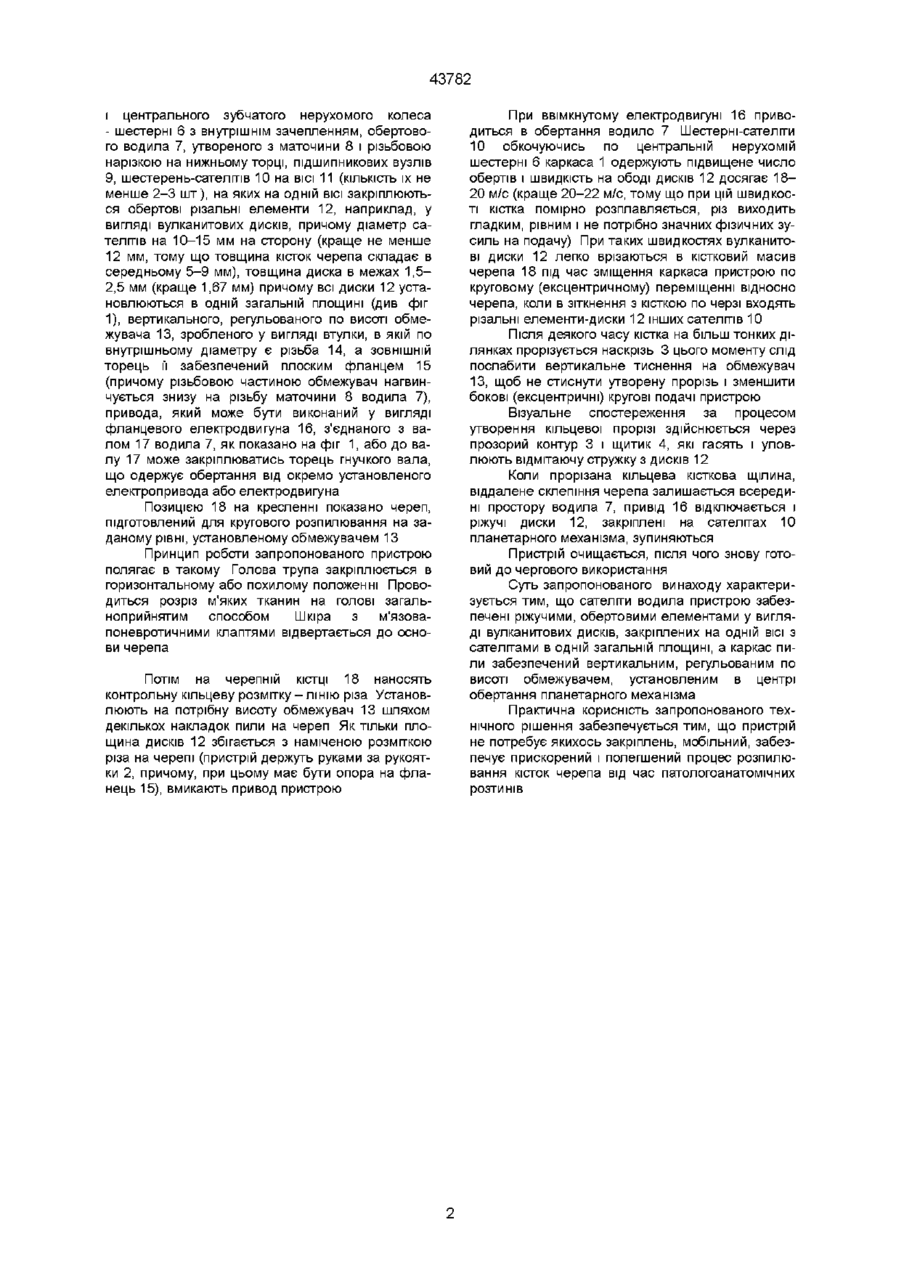

1 Пила медична, що включає каркас, рукоятку, електропривід та дискову пилу, яка відрізняється тим, що має захисний контур, кільцевий щитик і центральну нерухому шестерню, обертове водило з шестернями-сателітами, які зачеплені з центральною шестірнею каркаса, утворюючи планетарний механізм 3 Пила медична по п 2, яка відрізняється тим, що як різальні елементи використані плоскі диски з вулканіту 4 Пила медична по п 2, яка відрізняється тим, що обмежувач виконаний у вигляді різьбової втулки, нагвинченої на маточину водила, причому втулка на зовнішньому торці забезпечена опорною площиною у вигляді гладкого фланця ВІДОМІ конструкції пил (листові, дугові, проволочні та ш ) різного пристрою та обладнання не задовільняють в повній мірі вимогам швидкого і якісного розпилювання черепа Відома "Пила вібраційна" по авт свід СРСР № 340412, 1964 р складається з каркаса, електропривода з ексцентриковим механізмом і дискової пили У її основі мається обертовий вал, який закріплений за допомогою тримача При роботі пили такої конструкції зубці здійснюють тільки радіальні рухи Істотним недоліком прототипу з'являється недостатня безпечність при розпилюванні кісток з сферичними поверхнями, наприклад, черепа, тому що в його конструкції відсутні обмежники та пристрої, що запобігають зміщення інструмента в процесі роботи Примусове удержання пили руками на потрібному рівні практично неможливо, фізично важко і небезпечно, що може привести до травми рук В цьому зв'язку пила вібраційна має значні обмеження в своєму використанні Задачею винаходу, що заявляється є вдосконалення механізації, прискорення та безпечність процесу розпилювання, наприклад, кісток черепа Поставлена задача досягається тим, що кожна шестерня-сателіт, яка є в запропонованому пристрої, забезпечена обертовим різальним еле ментом, наприклад, вулканитовим диском, закріпленим на одній осі з сателггом в одній загальній горизонтальній площині, а каркас забезпечений опорним фланцем, зробленим у вигляді різьбової втулки, закріпленої на маточині водила в центрі обертання планетарного механізма Запропонована конструкція пристрою дозволяє механізувати ручний, небезпечний труд, прискорити проведення заданих досліджень, тому що за допомогою обмежувача у вигляді фланця існує можливість з достатньою точністю установлювати місце різу, наприклад, кісток черепа Тривалість часу розпилювання залежить від величини і частоти ексцентричної подачі різальних елементів в матеріал, що обробляється Суть конструкції запропонованого винаходу "Пила медична" пояснюється схематичним кресленням, де на фіг 1 - показана конструкція пристрою в поперечному розрізі, на фіг 2 - зображено вигляд пристрою в плані, на фіг 3 - приведено розріз А-А на фіг 1 Конструкція пристрою складається з кругового каркаса 1 з ребрами, бокових рукояток 2, захисного контура 3, наприклад, з прозорого оргскла, кільцевого щитика 4 також з оргстекла, маточини 5 Зоя 00 со 43782 і центрального зубчатого нерухомого колеса - шестерні 6 з внутрішнім зачепленням, обертового водила 7, утвореного з маточини 8 і різьбовою нарізкою на нижньому торці, підшипникових вузлів 9, шестерень-сателгпв 10 на ВІСІ 11 (КІЛЬКІСТЬ їх не менше 2-3 шт), на яких на одній ВІСІ закріплюються обертові різальні елементи 12, наприклад, у вигляді вулканитових дисків, причому діаметр сателгпв на 10-15 мм на сторону (краще не менше 12 мм, тому що товщина кісток черепа складає в середньому 5-9 мм), товщина диска в межах 1,52,5 мм (краще 1,67 мм) причому всі диски 12 установлюються в одній загальній площині (див фіг 1), вертикального, регульованого по висоті обмежувача 13, зробленого у вигляді втулки, в якій по внутрішньому діаметру є різьба 14, а ЗОВНІШНІЙ торець її забезпечений плоским фланцем 15 (причому різьбовою частиною обмежувач нагвинчується знизу на різьбу маточини 8 водила 7), привода, який може бути виконаний у вигляді фланцевого електродвигуна 16, з'єднаного з валом 17 водила 7, як показано на фіг 1, або до валу 17 може закріплюватись торець гнучкого вала, що одержує обертання від окремо установленого електропривода або електродвигуна Позицією 18 на кресленні показано череп, підготовлений для кругового розпилювання на заданому рівні, установленому обмежувачем 13 Принцип роботи запропонованого пристрою полягає в такому Голова трупа закріплюється в горизонтальному або похилому положенні Проводиться розріз м'яких тканин на голові загальноприйнятим способом Шкіра з м'язовапоневротичними клаптями відвертається до основи черепа Потім на черепній КІСТЦІ 18 наносять контрольну кільцеву розмітку-ЛІНІЮ різа Установлюють на потрібну висоту обмежувач 13 шляхом декількох накладок пили на череп Як тільки площина дисків 12 збігається з наміченою розміткою різа на черепі (пристрій держуть руками за рукоятки 2, причому, при цьому має бути опора на фланець 15), вмикають привод пристрою При ввімкнутому електродвигуні 16 приводиться в обертання водило 7 Шестерні-сателгги 10 обкочуючись по центральній нерухомій шестерні 6 каркаса 1 одержують підвищене число обертів і швидкість на ободі дисків 12 досягає 1820 м/с (краще 20-22 м/с, тому що при цій швидкості кістка помірно розплавляється, різ виходить гладким, рівним і не потрібно значних фізичних зусиль на подачу) При таких швидкостях вулканитові диски 12 легко врізаються в кістковий масив черепа 18 під час зміщення каркаса пристрою по круговому (ексцентричному) переміщенні відносно черепа, коли в зіткнення з кісткою по черзі входять різальні елементи-диски 12 інших сателгпв 10 Після деякого часу кістка на більш тонких ділянках прорізується наскрізь 3 цього моменту слід послабити вертикальне тиснення на обмежувач 13, щоб не стиснути утворену прорізь і зменшити бокові (ексцентричні) кругові подачі пристрою Візуальне спостереження за процесом утворення кільцевої прорізі здійснюється через прозорий контур 3 і щитик 4, які гасять і уловлюють відмітаючу стружку з дисків 12 Коли прорізана кільцева кісткова щілина, віддалене склепіння черепа залишається всередині простору водила 7, привід 16 відключається і ріжучі диски 12, закріплені на сателггах 10 планетарного механізма, зупиняються Пристрій очищається, після чого знову готовий до чергового використання Суть запропонованого винаходу характеризується тим, що сателгги водила пристрою забезпечені ріжучими, обертовими елементами у вигляді вулканитових дисків, закріплених на одній ВІСІ З сателггами в одній загальній площині, а каркас пили забезпечений вертикальним, регульованим по висоті обмежувачем, установленим в центрі обертання планетарного механізма Практична корисність запропонованого технічного рішення забезпечується тим, що пристрій не потребує якихось закріплень, мобільний, забезпечує прискорений і полегшений процес розпилювання кісток черепа від час патологоанатомічних розтинів Л "А Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород вул Гагаріна 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43782
