Вузол входу пристрою для переливання крові або вливання інфузійних розчинів

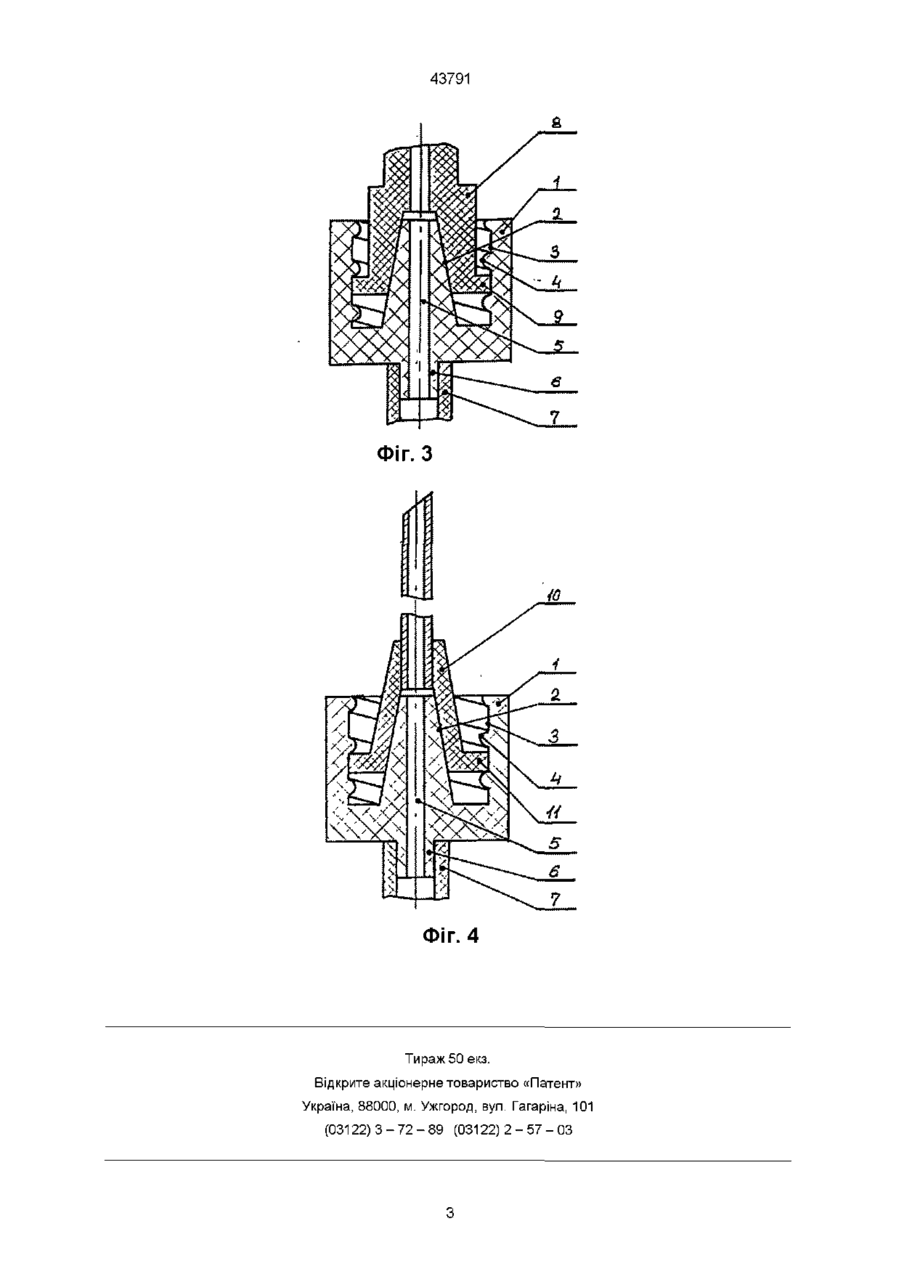

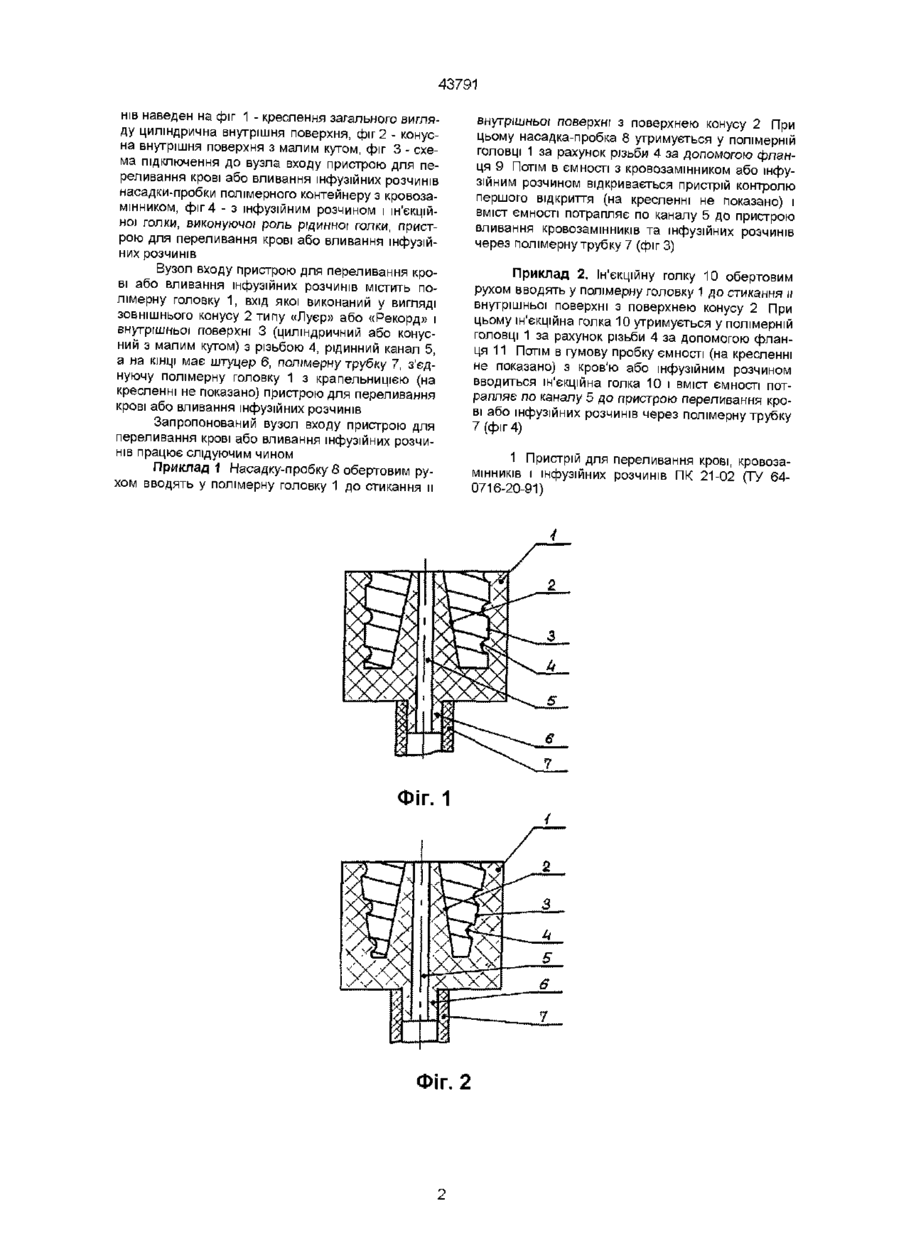

Вузол входу пристрою для переливання крові або вливання інфузіиних розчинів, що містить полімерну головку із штуцером та полімерну трубку, який відрізняється тим, що вхід полімерної головки виконано у вигляді складного тіла обертання, а саме, зовнішього конуса типу «Луєр» або «Рекорд» і внутрішньої поверхні, яка має різь Винахід відноситься до галузі медичної техніки і призначається для використання в пристроях переливання крові або вливання кровозамінників та інфузіиних розчинів Найбільш близьким до заявлюваного винаходу по сукупності ознак є вузол входу пристрою для переливання крові ПК 21-02, який містить рідинну голку пристрою для переливання крові, виконанную у вигляді металевої трубки, заточуваної з одного боку, полімерну головку із штуцером та полімерну трубку [1] Заявлюваний винахід збігається з відомим вузлом входу пристрою для переливання крові по такій сукупності суттєвих ознак, а саме містить полімерну головку із штуцером та полімерну трубку Однак відомий вузол входу пристрою для переливання крові не забезпечує досягнення технічного результату заявлюваного винаходу, що обумовлено його конструкцією, а саме, рідинна металева голка з'єднана із полімерною головкою методом вплавлення і створює нероздільний вузол Задача, на рішення якої спрямован винахід, складається у створенні такого вузла входу пристрою для переливання крові або вливання інфузійних розчинів, яке, завдяки новому виконанню елементів конструкції, забезпечувало би універсальне приєднання пристрою переливання крові або вливання інфузіиних розчинів до різних виглядів вмісників, виключало би підтікання рідини у МІСЦІ приєднання вмісника до пристрою і, таким чином, підвищувало би універсальність і надійність роботи усієї системи переливання крові або вливання інфузіиних розчинів Поставлена задача вирішується у вузлі входу пристрою для переливання крові або вливання інфузіиних розчинів, що містить полімерну головку із штуцером та полімерну трубку тим, що, на відміну від прототипу, вхід полімерної головки виконано у вигляді складного тіла обертання зовнішнього конусу типа «Луєр» або «Рекорд» і внутрішньої поверхні, яка має різьбу Заявлена сукупність суттєвих прикмет забезпечує а) безтолкове універсальне підключення пристрою для вливання кровозамінників та інфузійних розчинів до різних видів ємностей, забезпечених насадкою-пробкою з пристроєм контролю першого відкриття, б) надійне ущільнення з'єднання між вузлом входу пристрою для вливання кровозамінників, інфузіиних розчинів і ємністю, в) можливість підключення пристрою для переливання крові або вливання інфузіиних розчинів по старій схемі «рідинна металева голка - гумова пробка ємності» слідуючим чином Насадка-пробка ємності містить елементи, співпадаючі з елементами вузла входу При переміщенні по осі співпадаючих елементів вузла входу і насадки-пробки у бік основи зовнішнього конусу типу «Луєр» або «Рекорд» вузла входу проходить ущільнення з'єднання за допомогою різьби Якщо до вузла входу підключається ін'єкційна голка, ВІДПОВІДНОГО діаметру по ГОСТу для пристроїв переливання крові або вливання інфузіиних розчинів, то створюється звичайний пристрій для переливання крові або вливання інфузіиних розчинів, який працює з ємностями закупореними гумовими пробками Зоя Запропонований вузол входу пристрою для переливання крові або вливання інфузіиних розчи со 43791 нів наведен на фіг 1 - креслення загального вигляду циліндрична внутрішня поверхня, фіг 2 - конусна внутрішня поверхня з малим кутом, фіг 3 - схема підключення до вузла входу пристрою для переливання крові або вливання інфузійних розчинів насадки-пробки полімерного контейнеру з кровозамінником, фіг 4 - з інфузійним розчином і ін'єкційної голки, виконуючої роль рідинної голки, пристрою для переливання крові або вливання інфузійних розчинів Вузол входу пристрою для переливання крові або вливання інфузійних розчинів містить полімерну головку 1, вхід якої виконаний у вигляді зовнішнього конусу 2 типу «Луєр» або «Рекорд» і внутрішньої поверхні 3 (циліндричний або конусний з малим кутом) з різьбою 4, рідинний канал 5, а на КІНЦІ має штуцер 6, полімерну трубку 7, з'єднуючу полімерну головку 1 з крапельницією (на кресленні не показано) пристрою для переливання крові або вливання інфузійних розчинів Запропонований вузол входу пристрою для переливання крові або вливання інфузійних розчинів працює слідуючим чином Приклад 1 Насадку-пробку 8 обертовим рухом вводять у полімерну головку 1 до стикання м Фіг. 1 Фіг. 2 внутрішньої поверхні з поверхнею конусу 2 При цьому насадка-пробка 8 утримується у полімерній головці 1 за рахунок різьби 4 за допомогою фланця 9 Потім В ЄМНОСТІ З кровозамінником або інфузійним розчином відкривається пристрій контролю першого відкриття (на кресленні не показано) і вміст ємності потрапляє по каналу 5 до пристрою вливання кровозамінників та інфузійних розчинів через полімерну трубку 7 (фігЗ) Приклад 2. Ін'єкційну голку 10 обертовим рухом вводять у полімерну головку 1 до стикання м внутрішньої поверхні з поверхнею конусу 2 При цьому ін'єкційна голка 10 утримується у полімерній головці 1 за рахунок різьби 4 за допомогою фланця 11 Потім В гумову пробку ємності (на кресленні не показано) з кров'ю або інфузійним розчином вводиться ін'єкційна голка 10 і вміст ємності потрапляє по каналу 5 до пристрою переливання крові або інфузійних розчинів через полімерну трубку 7 (фіг 4) 1 Пристрій для переливання крові, кровозамінників і інфузійних розчинів ПК 21-02 (ТУ 640716-20-91) 43791 Фіг. З Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43791
