Пружна муфта

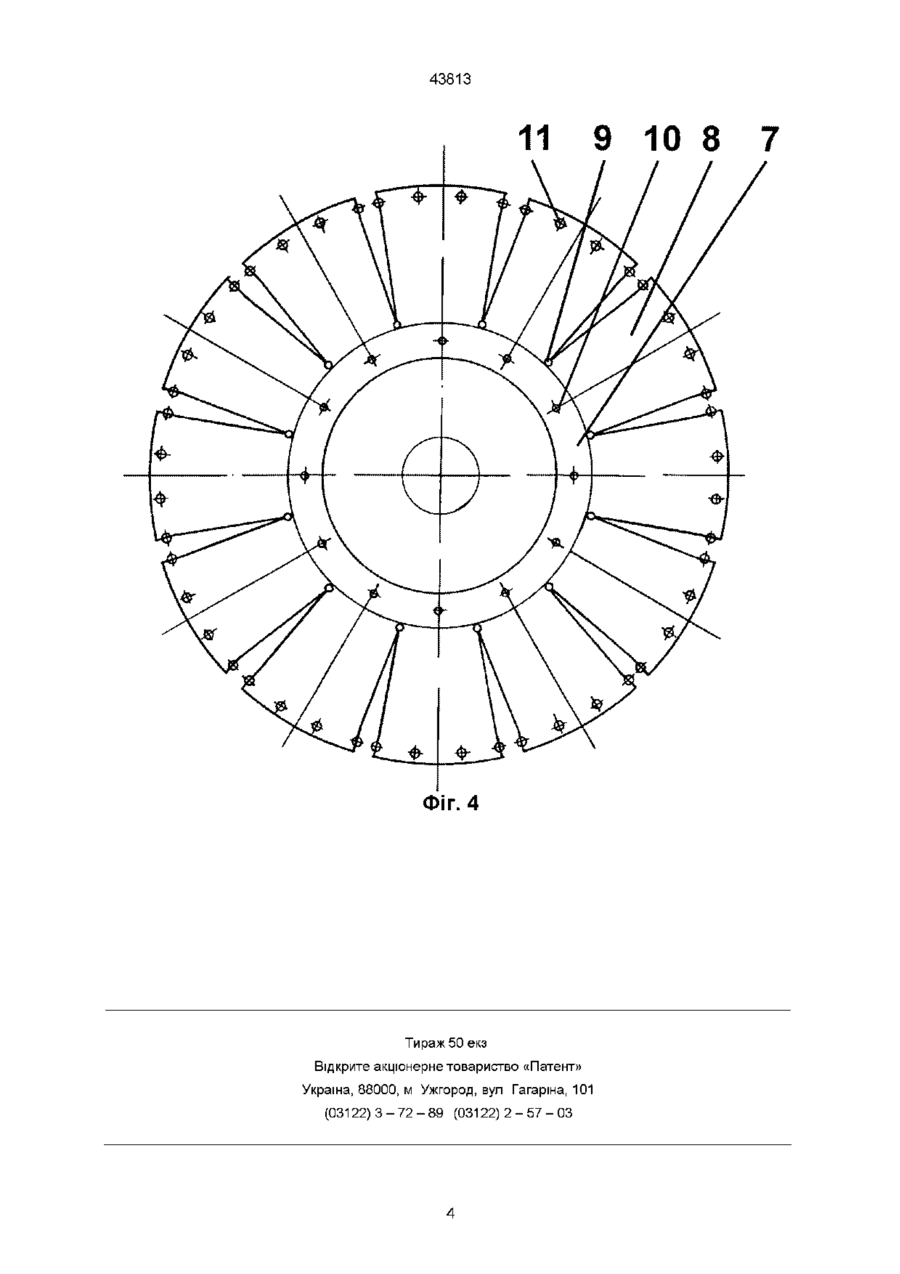

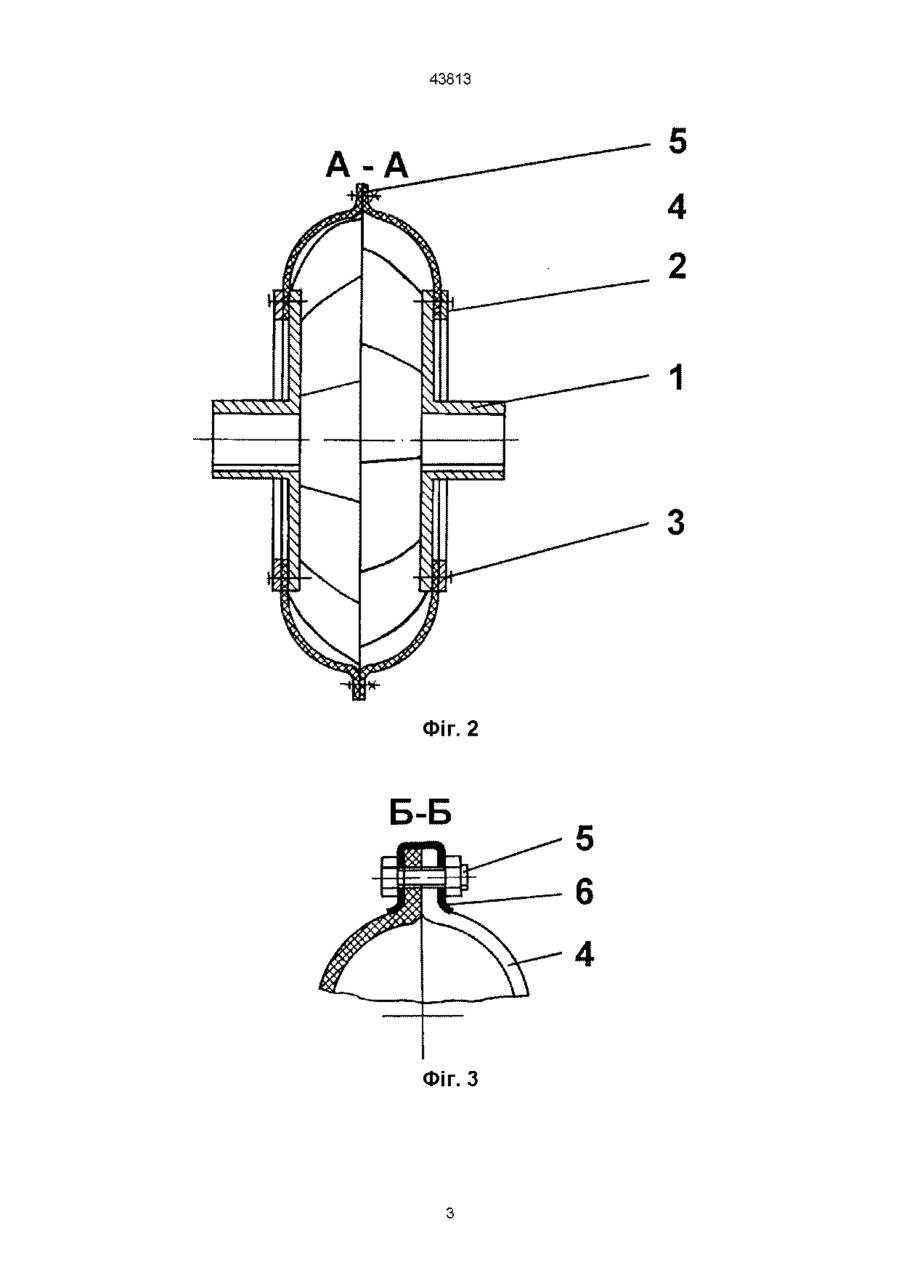

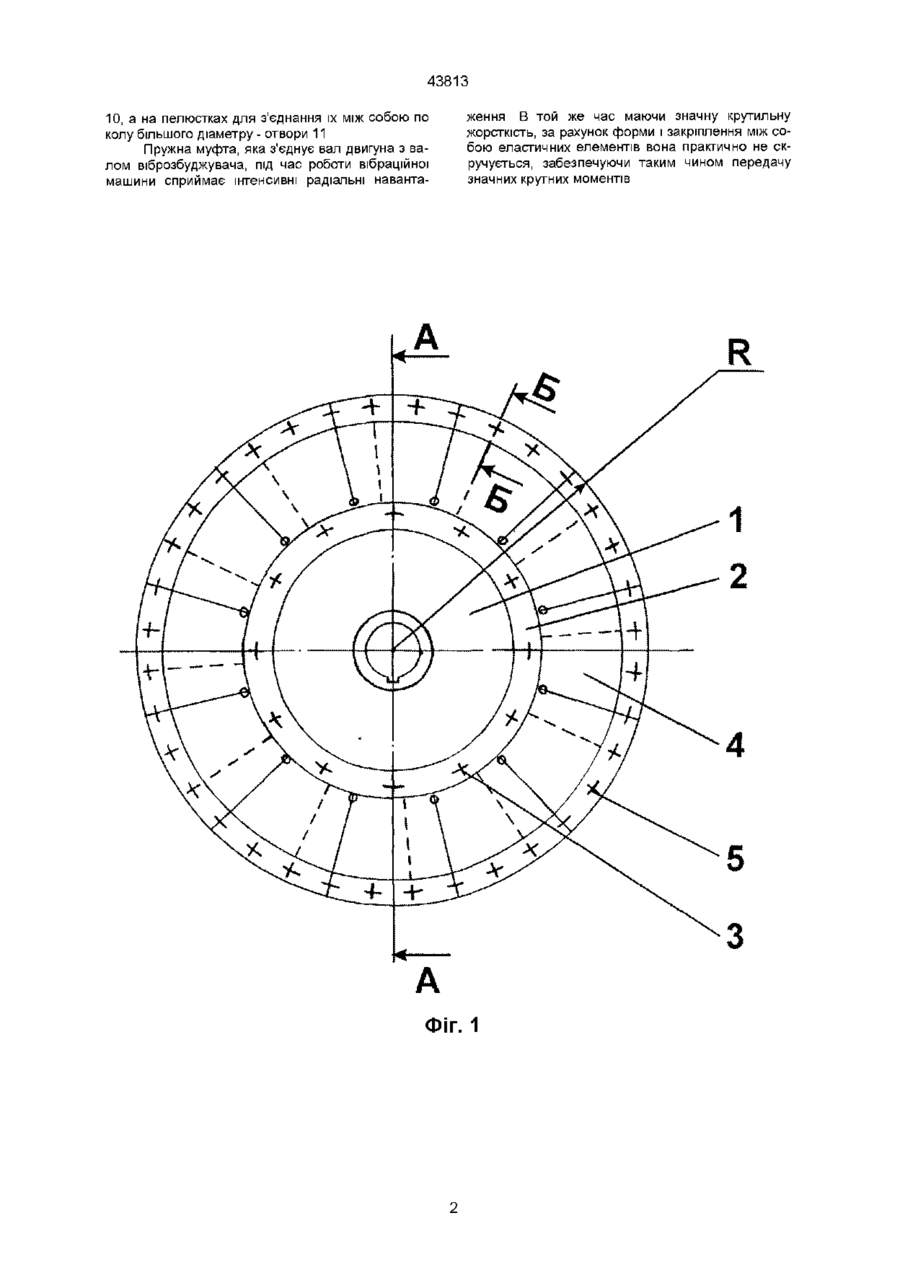

Пружна муфта, яка містить дві напівмуфти, жорстко насаджених на валах, і з'єднані з пружни ми елементами, які мають тарілкову форму, а в місцях їх з'єднання з напівмуфтами встановлені кільця, яка відрізняється тим, що пружні елементи виконані у вигляді шайб з радіальними пелюстками, при цьому пелюстки суміжних пружних елементів зміщені один відносно одного на крок болтового з'єднання, а в місцях стиску суміжних пелюсток одного пружного елементу з пелюстками другого пружного елементу, болтові з'єднання виконані через пружні шайби П-подібної форми Винахід відноситься до галузі машинобудування і призначається для передачі крутного моменту між двигунами та валами віброзбуджувачів вібраційних машин Відома пружна муфта, яка містить в собі дві напівмуфги, які з'єднані між собою пружною тороподібною оболонкою, виконано з окремих пелюстків, закріплених на напівмуфгах при допомозі прижимних кілець (Поляков ВС і Барбаш І Д Муфгы Л Машиностроение, 1973, с 121, рис 87) Недоліком цієї муфти є неможливість передачі значного крутного момента без скручування пелюстків між напівмуфтами, яке так необхідно для синхронного та сінфазного обертання суміжних віброзбуджувачів при їх соосному агрегатуванні Найбільш близькою по технічній суті є муфта з пружними елементами, яка містить в собі дві напівмуфти, які жорстко посаджені на валах і з'єднані з пружними елементами, причому пружні елементи виконані у вигляді декількох дисків, які мають тарілчану форму, а в місцях їх з'єднання з напівмуфтами встановлені кільця (а с № 189255 СССР, кл 47 с 5, 1966, №23) Недоліком цієї пружної муфти є складність виготовлення пружних елементів тарілчатої форми та наявність жорстких кілець при скріпленні дисків пружного елемента між собою Таке конструктивне виконання муфти значно зменшує можливість міжосьового зміщення напівмуфт, що в свою чергу зменшує можливість їх широкого використання В основу винаходу поставлено задачу створення пружної муфти, в якій за рахунок зміни фор ми пружного елементу збільшиться крутильна жорсткість напівмуфт, при збереженні високої радіальної податливості, що підвищує надійність роботи муфти Поставлена задача вирішується тим, що в пружній муфті, яка містить дві напівмуфти, жорстко посаджених на валах, і з'єднані з пружними елементами, які мають тарілчану форму, а в місцях їх з'єднання з напівмуфтами встановлені кільця Пружні елементи виконані у вигляді шайб з радіальними пелюстками, при цьому пелюстки суміжних пружних елементів зміщені один відносно другого на крок болтового з'єднання, а в місцях стику суміжних пелюсток одного пружного елементу з пелюстками другого пружного елементу болтові з'єднання виконані через пружні шайби П-подібної форми На фіг 1 зображена пружна муфта, загальний вигляд, на фіг 2 показано січення по А-А на фіг 1, на фіг 3 показано січення по Б-Б на фіг 1, на фіг 4 зображено пружний елемент перед складанням муфти (дванадцятипелюстковий варіант) Пружна муфта складається з півмуфт 1, на яких при допомозі кілець 2 та болтового з'єднання З закріплені пружні елементи 4 (див фіг 1, 2) Пружні елементи 4 закріплені при допомозі болтового з'єднання 5 через П-подібні пружні шайби 6 (див фіг 3) Пружний елемент (фіг 4) складається в свою чергу з шайби 7 з радіальними пелюстками 8 В місцях стику суміжних пелюстків 8 з шайбою 7 виконані отвори 9 для зняття концентраторів напружень в матеріалі пружного елемента Для з'єднання з півмуфтами на шайбі 7 виконані отвори ю СО 00 го 43813 10, а на пелюстках для з'єднання їх між собою по колу більшого діаметру - отвори 11 Пружна муфта, яка з'єднує вал двигуна з валом віброзбуджувача, під час роботи вібраційної машини сприймає інтенсивні радіальні наванта ження В той же час маючи значну крутильну жорсткість, за рахунок форми і закріплення між собою еластичних елементів вона практично не скручується, забезпечуючи таким чином передачу значних крутних моментів R 43813 5 A-A 4 2 1 Фіг. 2 Б-Б Фіг. З 43813 11 9 10 8 7 ФІГ. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
