Еластична муфта

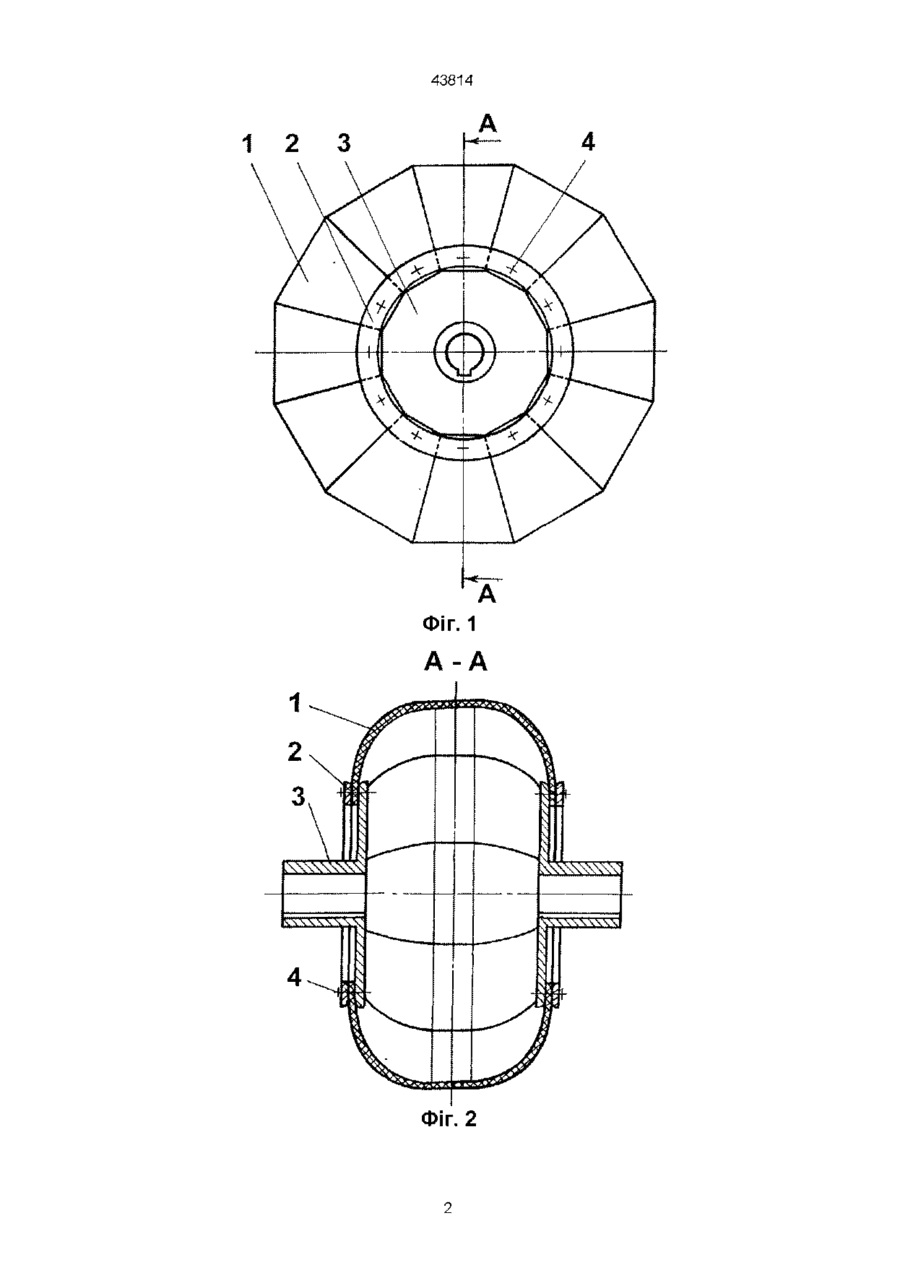

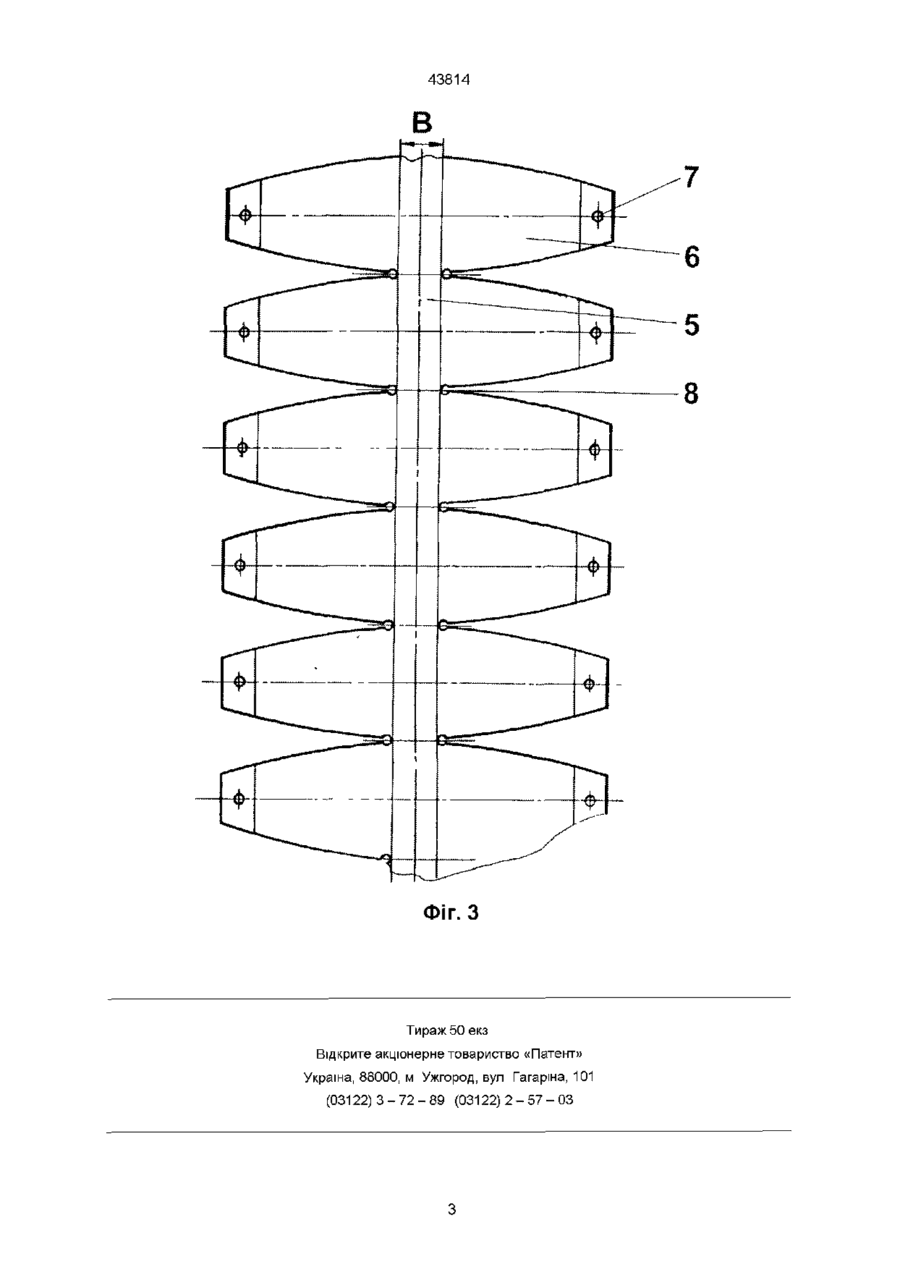

Еластична муфта, яка містить в собі дві півмуфти, з'єднані між собою еластичними елементами у вигляді тороїдальної оболонки, виконаної з окремих пелюсток, закріплених на півмуфтах при допомозі притискних кілець, яка відрізняється тим, що тороїдальна оболонка еластичного елемента утворена з пелюсток, які встановлені на стрічці, причому на стику твірних пелюсток зі стрічкою виконані отвори Винахід відноситься до галузі машинобудування і призначений для передачі крутних моментів від двигунів та валів віброзбуджувачів вібраційних машин Відома еластична муфта, яка містить в собі дві напівмуфти, між якими закріплений еластичний елемент у вигляді тороїдальної гумокордної оболонки (Поляков В С , Барбаш И Д Муфты Л Машиностроение, 1973, с 121) Недоліком цієї муфти є податливість на скручування, що не дозволяє її використання для передачі значних крутних моментів, а також у кінематично з'єднаних послідовно агрегатованих віброзбуджувачах При проектуванні секційних вібраційних машин з послідовно агрегатованими віброзбуджувачами виникає потреба кінематичного зв'язку вольтпроводу значної довжини з дебалансами Необхідною передумовою роботи таких машин є синхронне та синфазне обертання віброзбуджувачів, яке можливо досягти тільки при умові мінімального скручування напівмуфти одної відносно другої, тобто еластичний елемент у напрямі скручування повинен мати необхідну жорсткість, а у радіальному стані - значну податливість В основу винаходу поставлена задача створення еластичної муфти, яка містить дві напівмуфти, з'єднані між собою еластичними елементами, у вигляді тороїдальної оболонки, виконаної з окремих пелюсток, закріплених на напівмуфтах при допомозі прижимних кілець, згідно винаходу, тороїдальна оболонка еластичного елементу утворена з пелюсток, які встановлені на стрічці, причому на стику твірних пелюсток зі стрічкою виконані отвори На фіг 1 зображена еластична муфта, загальний вигляд, на фіг 2 - січення по А-А на фіг 1, на фіг 3 - фрагмент 12-ти пелюсткового еластичного елемента Еластична муфта складається з еластичного елемента 1, який при допомозі прижимних кілець 2 закріплений на півмуфтах 3 при допомозі болтового з'єднання 4 Еластичний елемент 1 (фіг 2) виконаний у вигляді стрічки 5 (див фіг 3), вздовж якої симетрично розміщені пелюстки 6 з отворами 7 для кріплення на півмуфтах 3 На межі стику твірних суміжних пелюстків 6 з стрічкою 5 виконані отвори 8 для зменшення концентраторів напружень (див фіг 3) Замкнута в плані багатогранна тороїдальна оболонка еластичного елемента 1 завдяки стрічці 5, яка утворює за допомогою вулканізації суцільне кільце, має досить високу жорсткість на скручування завдяки тому, що и жорсткість при осьовому навантаженні в багато разів більша ніж жорсткість цього кільця при радіальному навантаженні Ширина В стрічки 5 має прямий зв'язок з жорсткістю муфти на скручування Під час роботи вібромашини, муфта, яка з'єднує вал двигуна з валом віброзбуджувача, внаслідок інтенсивного коливання робочого органа (контейнера) у вертикальній площині, сприймає інтенсивні радіальні навантаження, до яких вона досить податлива В той же час, маючи значну осьову жорсткість стрічки 5, вона практично не скручується, забезпечуючи таким чином синфазне обертання послідовно з'єднаних валів ю 00 со 43814 Фіг. 2 43814 Фіг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
