Комутаційна мережа та система зв’язку для її використання

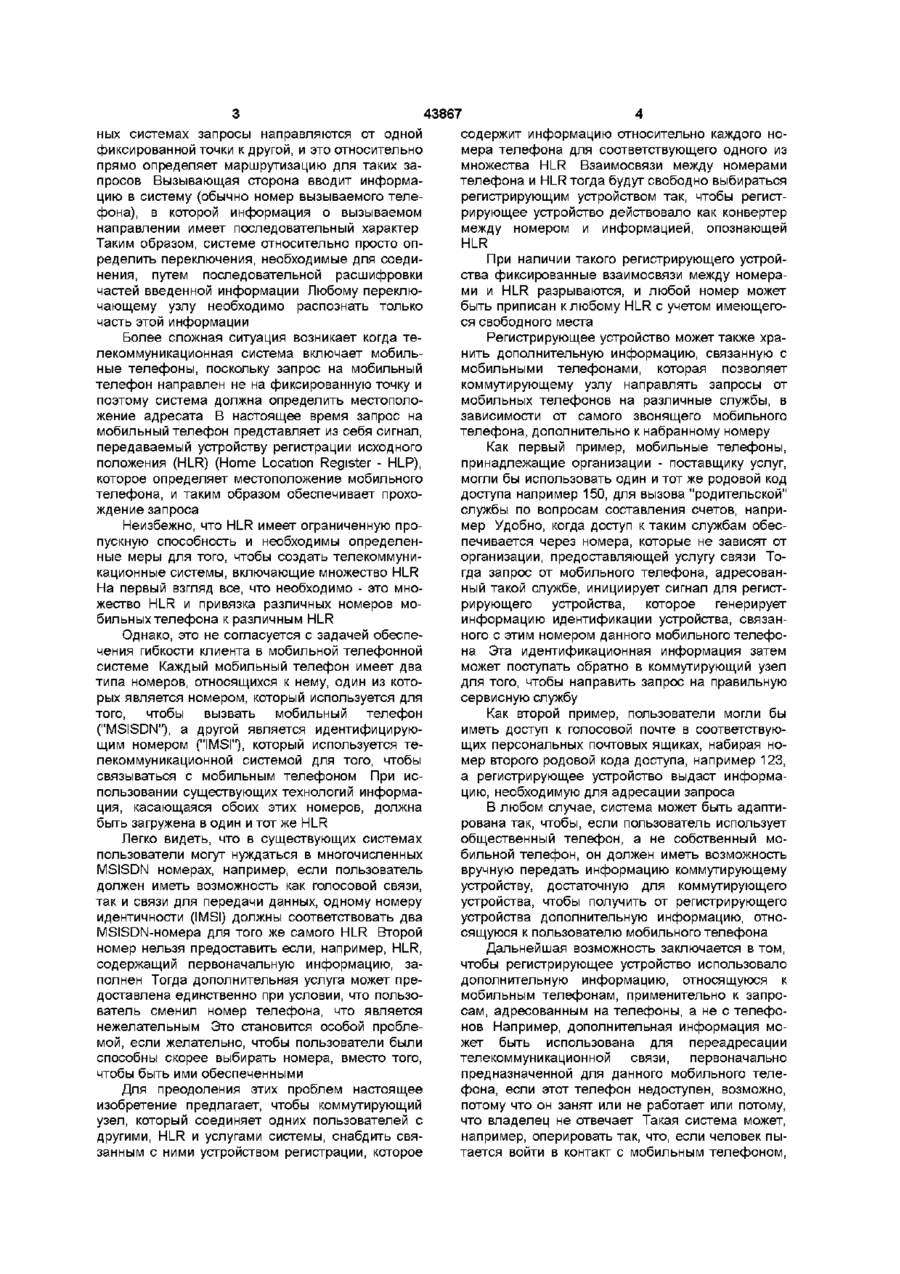

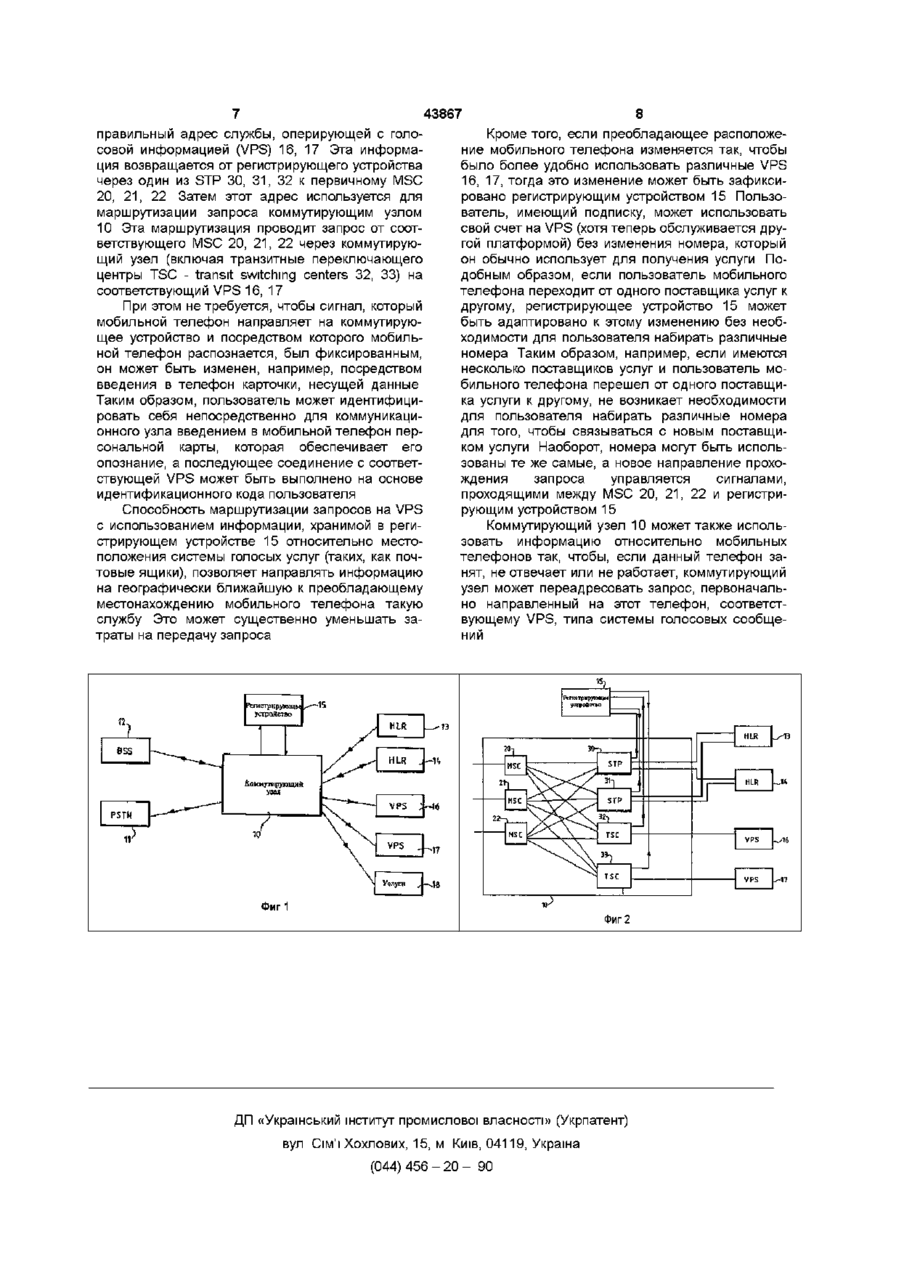

1 Коммутационная сеть для системы связи, включающей несколько мобильных устройств связи, содержащая несколько устройств хранения информации для хранения информации о соединении, относящейся к одному или нескольким соответствующим мобильным устройствам связи, и для определения местоположения одного или нескольких соответствующих мобильных устройств связи и средство связи для использования информации о соединении, хранящейся в одном из устройств хранения информации, і для формирования линии связи соответственно с одним или одним из нескольких мобильных устройств связи, отличающаяся тем, что содержит устройство регистрации для хране Настоящее изобретение относится к телекоммуникационной системе Настоящее изобретение в частности, но не исключительно, имеет отноше ния связей между устройствами хранения информации и одним или несколькими соответствующими идентификационными кодами, средство ввода для введения идентификационного кода, устройство коммутации для выдачи запросов в устройство регистрации с целью определения устройства хранения информации, связанного с данным идентификационным кодом, средство для изменения связей, хранящихся в устройстве регистрации, при этом средства связи выполнены с возможностью непосредственного соединения с одним или несколькими мобильными устройствами связи, минуя устройство регистрации, по информации о соединении, когда определено устройство хранения информации, соответствующее данному идентификационному коду 2 Коммутационная сеть по п 1, отличающаяся тем, что информация о соединении является информацией о положении, характеризующей местоположение соответствующих одного или нескольких мобильных устройств связи 3 Коммутационная сеть по п 1 или 2, отличающаяся тем, что устройство регистрации хранит дополнительную информацию о мобильных устройствах связи, причем коммутационная сеть включает в себя средство для выдачи запросов в устройство регистрации при получении сигнала на выделение дополнительной информации об определенных мобильных устройствах связи, а средство связи формирует линия связи в зависимости от вышеупомянутой дополнительной информации 4 Коммутационная сеть по п 3, отличающаяся тем, что дополнительно содержит средство для изменения вышеупомянутой дополнительной информации 5 Система связи, содержащая несколько мобильных устройств связи и коммутационную сеть по любому из предшествующих пунктов ние к телекоммуникационной системе для мобильных телефонов В стандартных наземных телекоммуникацион о 1 (О 00 го 43867 содержит информацию относительно каждого ноных системах запросы направляются от одной мера телефона для соответствующего одного из фиксированной точки к другой, и это относительно множества HLR Взаимосвязи между номерами прямо определяет маршрутизацию для таких зателефона и HLR тогда будут свободно выбираться просов Вызывающая сторона вводит информарегистрирующим устройством так, чтобы регистцию в систему (обычно номер вызываемого телерирующее устройство действовало как конвертер фона), в которой информация о вызываемом между номером и информацией, опознающей направлении имеет последовательный характер HLR Таким образом, системе относительно просто определить переключения, необходимые для соедиПри наличии такого регистрирующего устройнения, путем последовательной расшифровки ства фиксированные взаимосвязи между номерачастей введенной информации Любому переклюми и HLR разрываются, и любой номер может чающему узлу необходимо распознать только быть приписан к любому HLR с учетом имеющегочасть этой информации ся свободного места Более сложная ситуация возникает когда теРегистрирующее устройство может также хралекоммуникационная система включает мобильнить дополнительную информацию, связанную с ные телефоны, поскольку запрос на мобильный мобильными телефонами, которая позволяет телефон направлен не на фиксированную точку и коммутирующему узлу направлять запросы от поэтому система должна определить местополомобильных телефонов на различные службы, в жение адресата В настоящее время запрос на зависимости от самого звонящего мобильного мобильный телефон представляет из себя сигнал, телефона, дополнительно к набранному номеру передаваемый устройству регистрации исходного Как первый пример, мобильные телефоны, положения (HLR) (Home Location Register - HLP), принадлежащие организации - поставщику услуг, которое определяет местоположение мобильного могли бы использовать один и тот же родовой код телефона, и таким образом обеспечивает проходоступа например 150, для вызова "родительской" ждение запроса службы по вопросам составления счетов, например Удобно, когда доступ к таким службам обесНеизбежно, что HLR имеет ограниченную пропечивается через номера, которые не зависят от пускную способность и необходимы определенорганизации, предоставляющей услугу связи Тоные меры для того, чтобы создать телекоммунигда запрос от мобильного телефона, адресованкационные системы, включающие множество HLR ный такой службе, инициирует сигнал для регистНа первый взгляд все, что необходимо - это мнорирующего устройства, которое генерирует жество HLR и привязка различных номеров моинформацию идентификации устройства, связанбильных телефона к различным HLR ного с этим номером данного мобильного телефоОднако, это не согласуется с задачей обеспена Эта идентификационная информация затем чения гибкости клиента в мобильной телефонной может поступать обратно в коммутирующий узел системе Каждый мобильный телефон имеет два для того, чтобы направить запрос на правильную типа номеров, относящихся к нему, один из котосервисную службу рых является номером, который используется для того, чтобы вызвать мобильный телефон Как второй пример, пользователи могли бы ("MSISDN"), а другой является идентифицируюиметь доступ к голосовой почте в соответствующим номером ("IMSI"), который используется тещих персональных почтовых ящиках, набирая нолекоммуникационной системой для того, чтобы мер второго родовой кода доступа, например 123, связываться с мобильным телефоном При иса регистрирующее устройство выдаст информапользовании существующих технологий информацию, необходимую для адресации запроса ция, касающаяся обоих этих номеров, должна В любом случае, система может быть адаптибыть загружена в один и тот же HLR рована так, чтобы, если пользователь использует общественный телефон, а не собственный моЛегко видеть, что в существующих системах бильной телефон, он должен иметь возможность пользователи могут нуждаться в многочисленных вручную передать информацию коммутирующему MSISDN номерах, например, если пользователь устройству, достаточную для коммутирующего должен иметь возможность как голосовой связи, устройства, чтобы получить от регистрирующего так и связи для передачи данных, одному номеру устройства дополнительную информацию, отноидентичности (IMSI) должны соответствовать два сящуюся к пользователю мобильного телефона MSISDN-номера для того же самого HLR Второй номер нельзя предоставить если, например, HLR, Дальнейшая возможность заключается в том, содержащий первоначальную информацию, зачтобы регистрирующее устройство использовало полнен Тогда дополнительная услуга может предополнительную информацию, относящуюся к доставлена единственно при условии, что пользомобильным телефонам, применительно к запрователь сменил номер телефона, что является сам, адресованным на телефоны, а не с телефонежелательным Это становится особой пробленов Например, дополнительная информация момой, если желательно, чтобы пользователи были жет быть использована для переадресации способны скорее выбирать номера, вместо того, телекоммуникационной связи, первоначально чтобы быть ими обеспеченными предназначенной для данного мобильного телефона, если этот телефон недоступен, возможно, Для преодоления этих проблем настоящее потому что он занят или не работает или потому, изобретение предлагает, чтобы коммутирующий что владелец не отвечает Такая система может, узел, который соединяет одних пользователей с например, оперировать так, что, если человек пыдругими, HLR и услугами системы, снабдить святается войти в контакт с мобильным телефоном, занным с ними устройством регистрации, которое 43867 который недоступен, коммутирующее устройство переадресовывает запрос соответствующей службе, типа службы голосовой почты При использовании настоящего изобретения возможно получение многих выгодных особенностей телекоммуникационной системы При любом отказе идентифицирующего устройства мобильного телефона (устройство, которое упоминается как SIM), должна быть возможность быстро заменить это устройство Существующее изобретение, даже если пользователь получает новый идентификационный номер IMSI, связанный с другим HLR, отличный от предыдущего идентификационного номера IMSI, пользователю нет необходимости изменять номер телефона (MSISDN номер), так как переназначение на новый HLR может быть обеспечено регистрирующим устройством Следовательно, любой номер телефона (MSISDN - номер) может быть связан с любым идентификационным кодом пользователя Пример реализации настоящего изобретения будет описан более подробно с помощью примера, показанного на прилагаемых фигурах, где изображено фиг 1 - блок-схема телекоммуникационной системы по настоящему изобретения, и фиг 2 - более подробно часть телекоммуникационной системы, изображенной на фиг 1 Как показано на фиг1, коммутирующий узел 10 связывает наземные и мобильные телефоны Если запрос на мобильной телефон исходит от наземного телефона, запрос проходит через общественный телефонный узел (PSTN - Public Switch Telephone Network) 11 к коммутирующему узлу, и от этого коммутирующего узла 10 к мобильным телефонам (BSS) 12 Чтобы это сделать, коммутирующий узел 10 должен распознать информацию направления, для чего он должен определить местоположение мобильного телефона 12, что он делает через HLR, с которым связан мобильный телефон 12 Когда имеются множество HLR 13, 14, коммутирующему узлу 10 необходимо на основе телефонного номера (MS1SDN номера) мобильно телефона, введенного вызывающей строкой, определить, к которому из HLR 13, 14 нужно обратиться В соответствии с настоящим изобретением, коммутирующий узел 10 обращается к регистрирующему устройству 15, которое опознает набранный номер и адресует его определенному HLR 13, 14, с которым связан мобильный телефон 12 Регистрирующее устройство 15 обеспечивает свободное определение взаимосвязи между любым данным номером мобильного телефона и HLR 13, 14 без участия какого-либо определенного HLR 13, 14, с которым он связан Регистрирующее устройство 15 устраняет привязку каждого номера мобильного телефона к фиксированной HLR13, 14 Как только определенный HLR 13, 14, с которым связан мобильный телефон 12, будет идентифицирован, может происходить передача сигналов к этому HLR и получение информации оттуда обычным способом Эта информация используется для "установки" запроса на мобильный телефон 12, который может затем быть нормаль но связан с телефоном назначения Подобным образом, если запрос исходит от мобильного телефона 12, коммутирующий узел 10 должно снова определить направление того запроса Если запрос адресован на наземный телефон, связанный с коммутирующим узлом 10 через PSTN 11, тогда выбор направления осуществляется обычным способом на основе номера телефона назначения Если запрос сделан с мобильного телефона 12 к одной из множества систем голосовой связи 16, 17 или услуг 18, связанных с коммутирующим узлом с использованием короткого кода (например 123), взаимосвязь между мобильным телефоном 12 и соответствующей службой должна быть определена регистрирующим устройством 15 прежде, чем коммутирующий узел сможет определить соответствующую систему голосовой связи 16, 17 или услуг 18 для обращения Следует отметить, что существуют системы, подобные показанной на фиг1, но они не содержат регистрирующего устройства 15 и имеют только один HLR Такие существующие системы не нуждаются в определении HLR, к которому следует обращаться, поскольку имеется только один такой HLR Согласно настоящему изобретению коммутирующий узел 10 обращается к регистрирующему устройству 15 при обработке любого запроса, который завершается сигнальным запросом к HLR существующих систем для того, чтобы определить, к которому из множества HLR 13, 14 следует обращаться Следовательно, настоящее изобретение может быть реализовано при наличии регистрирующего устройства 15 и соответствующего программирования коммутирующего узла 10 На фиг 2 коммутирующий узел 10 показан более подробно Он имеет множество мобильных центров переключения (MSC - mobil switching centres) 20, 21 и 22, и запрос, предназначенный любому данному мобильному телефону приводит к передаче сигналов между этими MSC 20 - 22 и одному из множества пунктов передачи сигналов (STP - signalling transfer point) 30, 31, который передает сигнал регистрирующему устройству 15 для того, чтобы определить HLR 13, 14, соответствующий мобильному телефону 12 Регистрирующее устройство 15 определяет эту информацию по номеру телефона (MSTSDN - номер) мобильного телефона 12 Тогда регистрирующее устройство 15 может направить сигнал непосредственно на соответствующий HLR 13, 14, но, как показано на фиг 2, предпочтительно информацию направить обратно на соответствующий STP 30, 31, который затем пропускает сигналы к правильному HLR 13, 14 Подобный сигнальный поток имеет место и тогда, когда пользователь мобильного телефона 12 пытается получить доступ к одной из голосовых систем (VPS - voice processing system) 16, 17 Один из MSC 20, 21 и 22 получает запрос и пропускает набранные цифры номера и идентификационный признак мобильного телефона на один из STP 30, 31, 32 Последний передает информацию регистрирующему устройству 15, который использует эту информацию для того, чтобы установить 8 43867 правильный адрес службы, оперирующей с голосовой информацией (VPS) 16, 17 Эта информация возвращается от регистрирующего устройства через один из STP 30, 31, 32 к первичному MSC 20, 21, 22 Затем этот адрес используется для маршрутизации запроса коммутирующим узлом 10 Эта маршрутизация проводит запрос от соответствующего MSC 20, 21, 22 через коммутирующий узел (включая транзитные переключающего центры TSC - transit switching centers 32, 33) на соответствующий VPS 16, 17 При этом не требуется, чтобы сигнал, который мобильной телефон направляет на коммутирующее устройство и посредством которого мобильной телефон распознается, был фиксированным, он может быть изменен, например, посредством введения в телефон карточки, несущей данные Таким образом, пользователь может идентифицировать себя непосредственно для коммуникационного узла введением в мобильной телефон персональной карты, которая обеспечивает его опознание, а последующее соединение с соответствующей VPS может быть выполнено на основе идентификационного кода пользователя Способность маршрутизации запросов на VPS с использованием информации, хранимой в регистрирующем устройстве 15 относительно местоположения системы голосых услуг (таких, как почтовые ящики), позволяет направлять информацию на географически ближайшую к преобладающему местонахождению мобильного телефона такую службу Это может существенно уменьшать затраты на передачу запроса Кроме того, если преобладающее расположение мобильного телефона изменяется так, чтобы было более удобно использовать различные VPS 16, 17, тогда это изменение может быть зафиксировано регистрирующим устройством 15 Пользователь, имеющий подписку, может использовать свой счет на VPS (хотя теперь обслуживается другой платформой) без изменения номера, который он обычно использует для получения услуги Подобным образом, если пользователь мобильного телефона переходит от одного поставщика услуг к другому, регистрирующее устройство 15 может быть адаптировано к этому изменению без необходимости для пользователя набирать различные номера Таким образом, например, если имеются несколько поставщиков услуг и пользователь мобильного телефона перешел от одного поставщика услуги к другому, не возникает необходимости для пользователя набирать различные номера для того, чтобы связываться с новым поставщиком услуги Наоборот, номера могут быть использованы те же самые, а новое направление прохождения запроса управляется сигналами, проходящими между MSC 20, 21, 22 и регистрирующим устройством 15 Коммутирующий узел 10 может также использовать информацию относительно мобильных телефонов так, чтобы, если данный телефон занят, не отвечает или не работает, коммутирующий узел может переадресовать запрос, первоначально направленный на этот телефон, соответствующему VPS, типа системы голосовых сообщений Ъногрцдо .--15 устрдйстао HLR 8SS * • -13 H ^3 L 1 R го-| (— L HLH VPS -Ьякшутирующнй удал У > , ; —16 ^MSC STP ^ • \Ч 1 H L R STP гг г —17 слугн ^ ISC 1 Фиг 1 Фиг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 VS P VS ^7 P 1
