Цифрова комутаційна система
Номер патенту: 5341
Опубліковано: 28.12.1994
Автори: Поляк Марк Урієвич, Абугов Гелій Петрович, Бєляк Володимир Бенціанович
Формула / Реферат

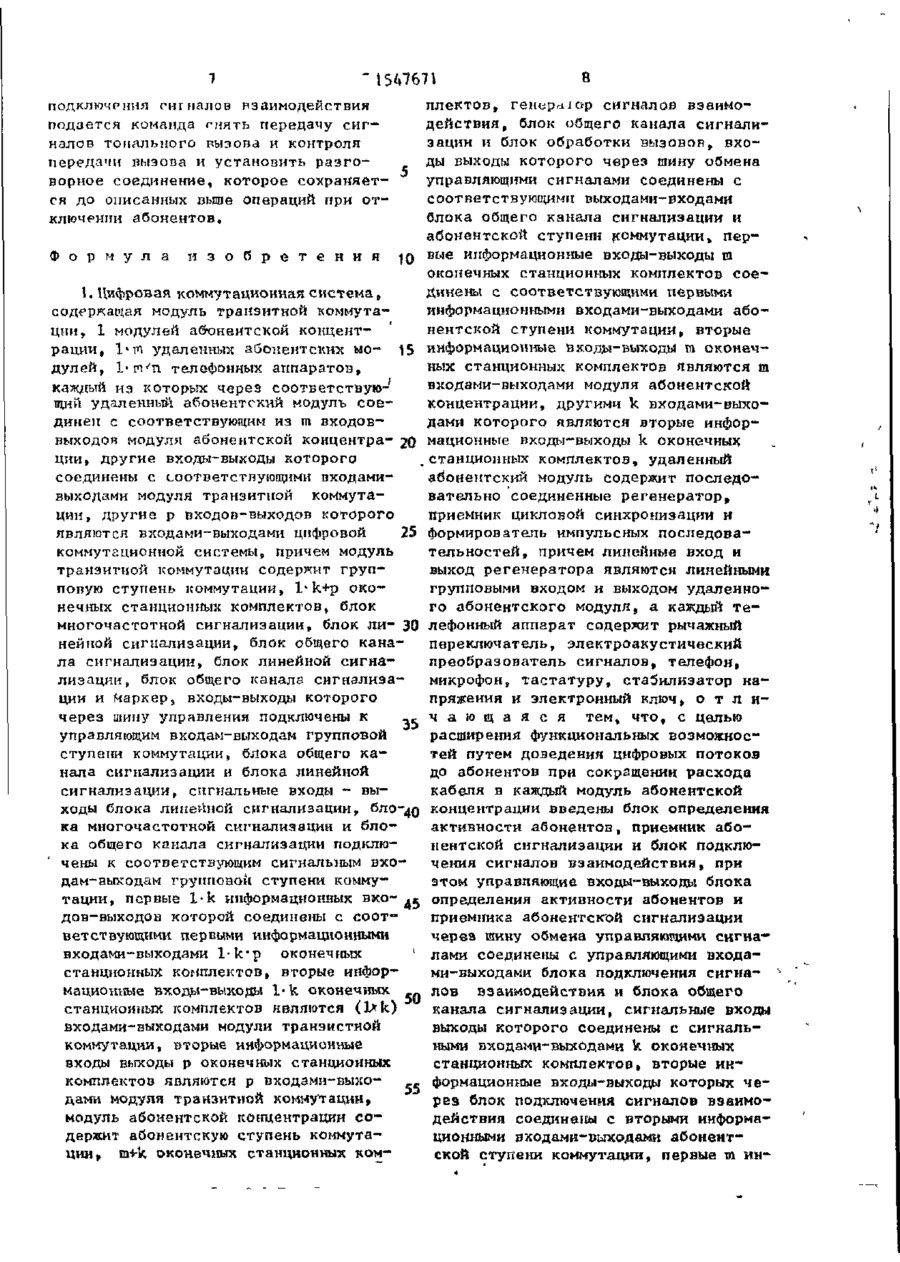

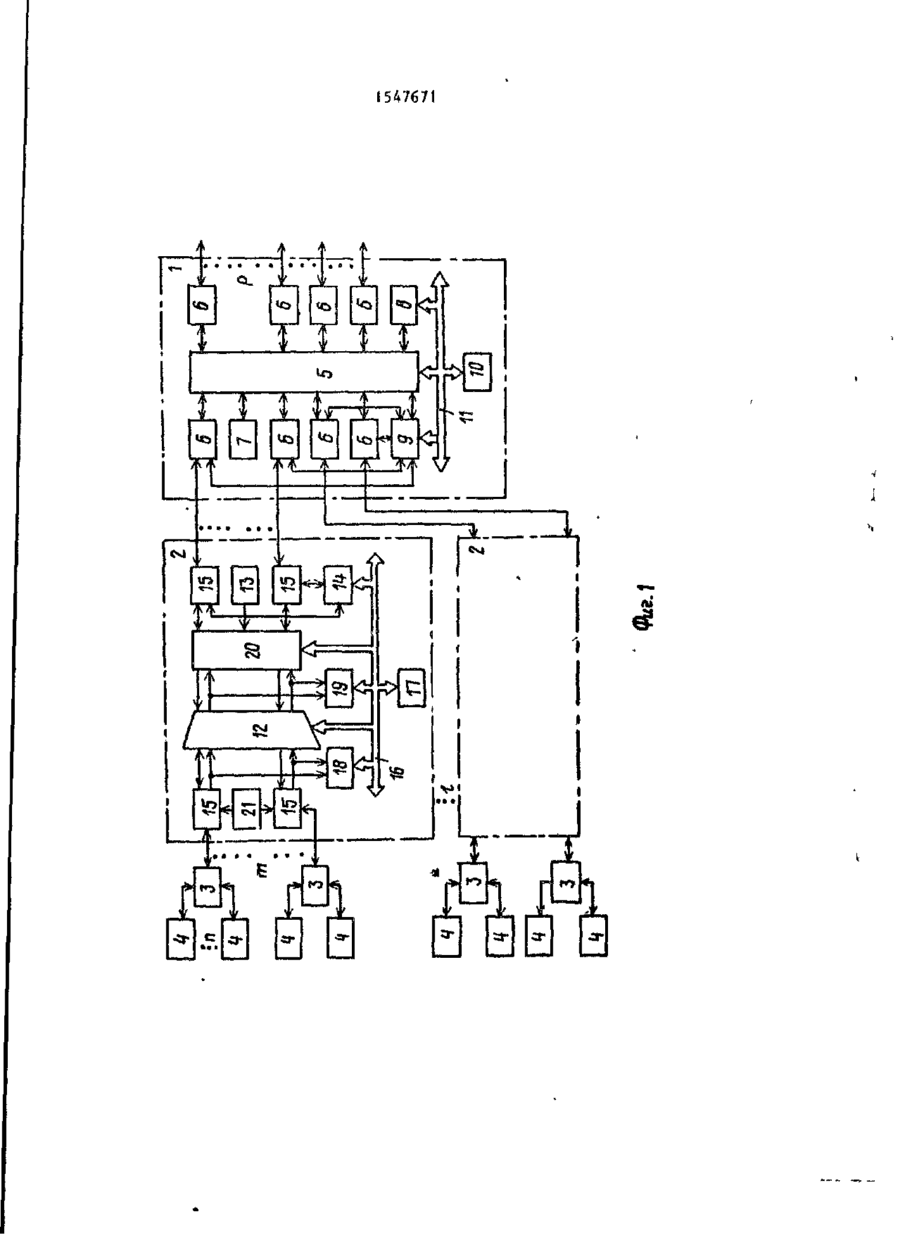

1. Цифровая коммутационная система, содержащая модуль транзитной коммутации, l модулей абонентской концентрации, l•m удаленных абонентских модулей, l•m•n телефонных аппаратов, каждый из которых через соответствующий удаленный абонентский модуль соединен с соответствующим из m входов-выходов модуля абонентской концентрации, другие входы-выходы которого соединены с соответствующими входами-выходами модуля транзитной коммутации, другие р входов-выходов которого являются входами-выходами цифровой коммутационной системы, причем модуль транзитной коммутации содержит групповую ступень коммутации, l•k+р оконечных станционных комплектов, блок многочастотной сигнализации, блок линейной сигнализации, блок общего канала сигнализации, блок линейной сигнализации, блок общего канала сигнализации и маркер, входы-выходы которого через шину управления подключены к управляющим входам-выходам групповой ступени коммутации, блока общего канала сигнализации и блока линейной сигнализации, сигнальные входы-выходы блока линейной сигнализации, блока многочастотной сигнализации и блока общего канала сигнализации подключены к соответствующим сигнальным входам-выходам групповой ступени коммутации, первые l•k информационных входов-выходов которой соединены с соответствующими первыми информационными входами-выходами l•k•р оконечных станционных комплектов, вторые информационные входы-выходы l•k оконечных станционных комплектов являются (l•k) входами-выходами модули транзистной коммутации, вторые информационные входы-выходы р оконечных станционных комплектов являются р входами-выходами модуля транзитной коммутации, модуль абонентской концентрации содержит абонентскую ступень коммутации, m+k оконечных станционных комплектов, генератор сигналов взаимодействия, блок общего канала сигнализации и блок обработки вызовов, входы-выходы которого через шину обмена управляющими сигналами оединены с соответствующими выходами-входами блока общего канала сигнализации и абонентской ступени коммутации, первые информационные входы-выходы m оконечных станционных комплектов соединены с соответствующими первыми информационными входами-выходами абонентской ступени коммутации, вторые информационные входы-выходы m оконечных станционных комплектов являются m входами-выходами модуля абонентской концентрации, другими k входами-выходами которого являются вторые информационные входы-выходы k оконечных станционных комплектов, удаленный абонентский модуль содержит последовательно соединенные регенератор, приемник цикловой синхронизации и формирователь импульсных последовательностей, причем линейные вход и выход регенератора являются линейными групповыми входом и выходом удаленного абонентского модуля, а каждый телефонный аппарат содержит рычажный переключатель, электроакустический преобразователь сигналов, телефон, микрофон, тастатуру, стабилизатор напряжения и электронный ключ, отличающаяся тем, что, с целью расширения функциональных возможностей путем доведения цифровых потоков до абонентов при сокращении расхода кабеля в каждый модуль абонентской концентрации введены блок определения активности абонентов, приемник абонентской сигнализации и блок подключения сигналов взаимодействия, при этом управляющие входы-выходы блока определения активности абонентов и приемника абонентской сигнализации через шину обмена управляющими сигналами соединены с управляющими входами-выходами блока подключения сигналов взаимодействия и блока общего канала сигнализации, сигнальные входы-выходы которого соединены с сигнальными входами-выходами k оконечных станционных комплектов, вторые информационные входы-выходы которых через блок подключения сигналов взаимодействия соединены с вторыми информационными входами-выходами абонентской ступени коммутации, первые m информационных входов которой объединены с соответствующими сигнальными входами блока определения активности абонентов, сигнальные входы приемника абонентской сигнализации соединены с соответствующими k информационными выходами абонентской ступени коммутации, выход генератора сигналов взаимодействия соединен с третьим сигнальным входом блока подключения сигналов взаимодействия, в каждый удаленный абонентский модуль введены последовательно соединенные мультиплексор и блок статистического преобразования сигнала, выход которого подключен к информационному входу регенератора, последовательно соединенные блок обратного статистического преобразования сигнала и демультиплексор, n согласующих блоков, линейные входы и выходы которых являются индивидуальными линейными входами и выходами удаленного абонентского модуля, а информационные входы и выходы n согласующих блоков соединены соответственно с информационным выходом демультиплексора и информационными входами мультиплексора, управляющие входы мультиплексора и демультиплексора соединены соответственно с первым и вторым выходами формирователя импульсных последовательностей, третий и четвертый выходы которого соединены соответственно с вторым входом блока статистического преобразования сигнала и с первым входом блока обратного статистического преобразования сигнала, второй вход которого подключен к информационному выходу регенератора, в каждый телефонный аппарат введены последовательно соединенные аналого-цифровой преобразователь и скремблер последовательно соединенные дискрем-блер и цифроаналоговый преобразователь, последовательно соединенные дешифратор тест-сигнала и номеронабиратель, интегратор, блок вызывных сигналов, согласующий блок, мультиплексор и одновибратор, вход которого объединен с выходом рычажного переключателя, первыми входами блока вызывных сигналов, дешифратора тест-сигнала и мультиплексора, сигнальный выход согласующего блока подключен к входу десклемблера, интегратора и второму входу дешифратору тест-сигнала и блока вызывных сигналов, выход которого соединен с входом электроакустического преобразователя, третий вход блока вызывных сигналов соединен с выходом интегратора и вторым входом мультиплексора, третий вход которого соединен с выходом номеронабирателя, второй вход которого соединен с выходом тастатуры, четвертый вход мультиплексора соединен с выходом скремблера, выход мультиплексора через последовательно соединенные согласующий блок, стабилизатор напряжения и элекронный ключ, соединен с вторым входом цифроаналогового преобразователя и первым входом аналого-цифрового преобразователя, второй вход которого соединен с выходом микрофона, вход телефона соединен с выходом цифроаналогового преобразователя, выход одновибратора соединен с вторым входом согласующего блока, линейный вход-выход которого является входом-выходом телефонного аппарата, а в модуле транзитной коммутации сигнальные входы-выходы блока общего канала сигнализации подключены к сигнальным входам-выходам первых l•k оконечных станционных комплектов.

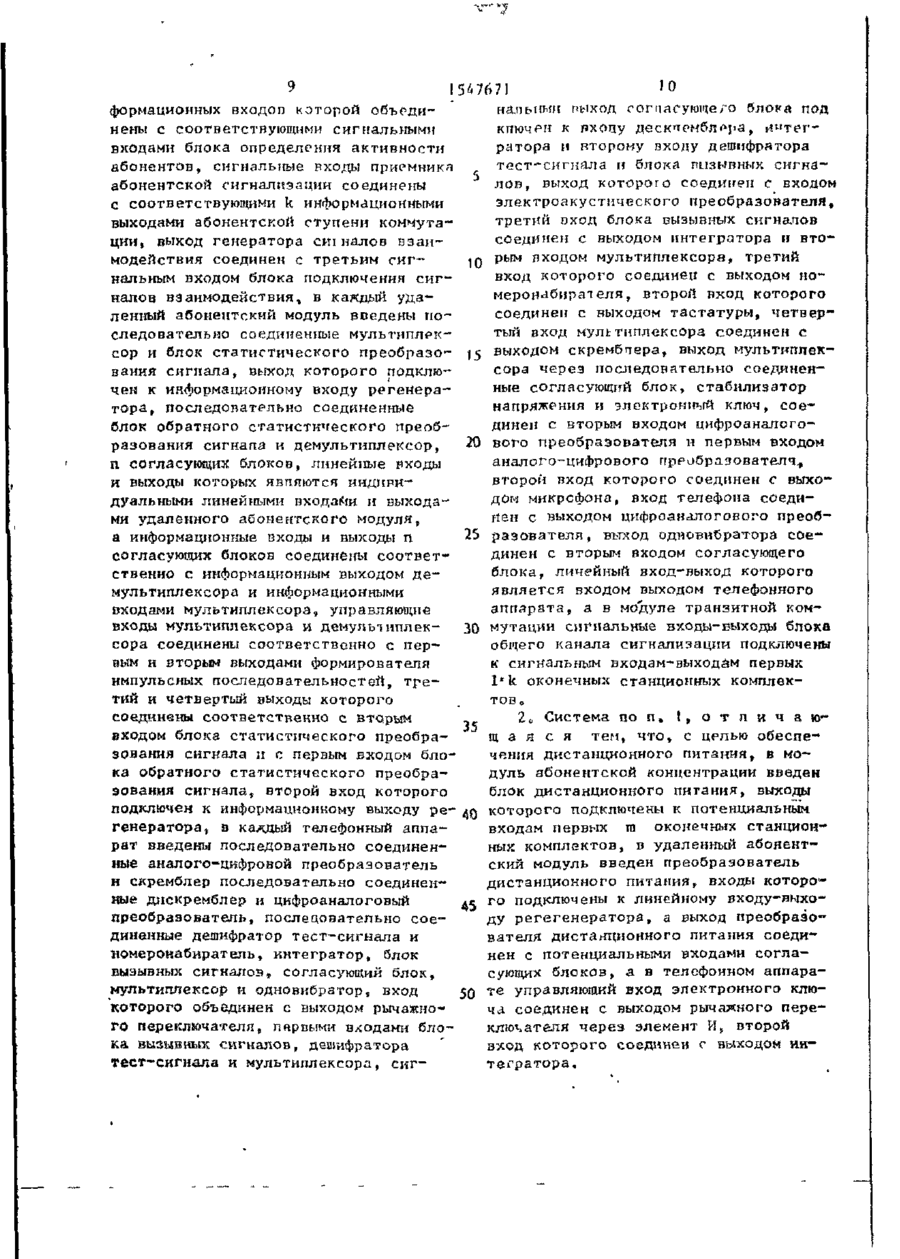

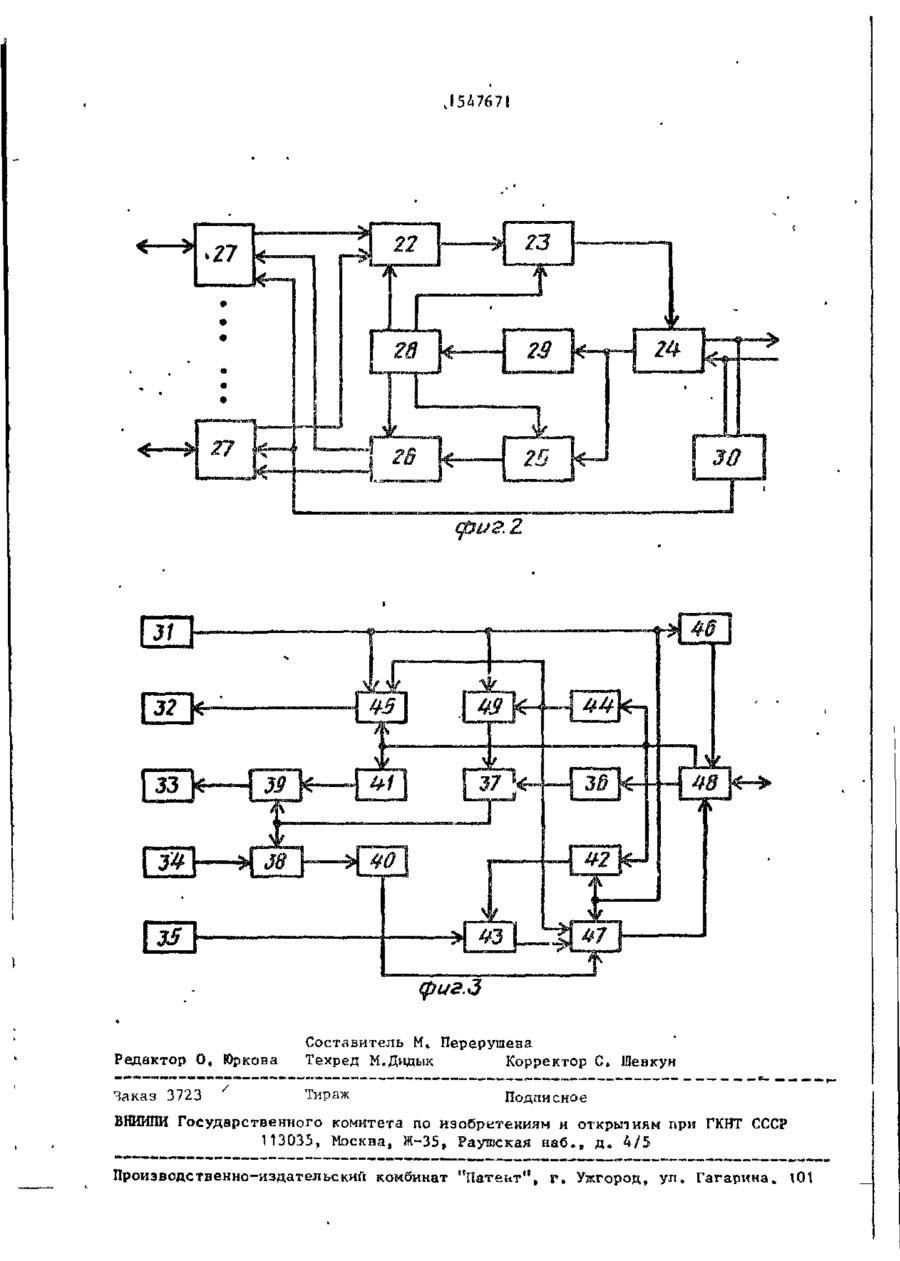

2. Система по п.1, отличающаяся тем. что, с целью обеспечения дистанционного питания, в модуль абонентской концентрации введен блок дистанционного питания, выходы которого подключены к потенциальным входам первых т оконечных станционных комплектов, в удаленный абонентский модуль введен преобразователь дистанционного питания, входы которого подключены к линейному входу-выходу регенератора, а выход преобразователя дистанционного питания соединен с потенциальным входами согласующих блоков, а в телефонном аппарате управляющий вход электронного ключа соединен с выходом рычажного переключателя через элемент И, второй вход которого соединен с выходом интегратора.
Текст

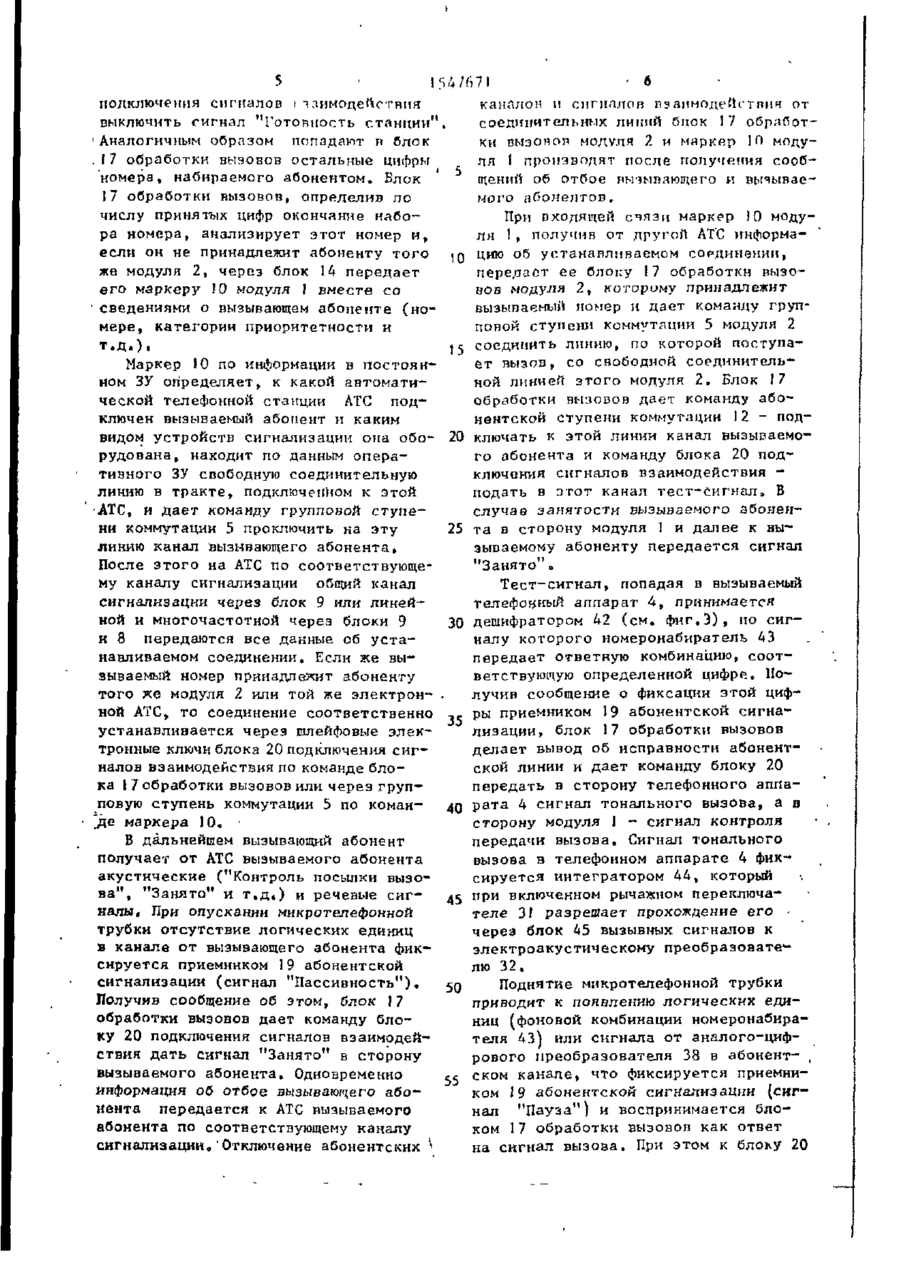

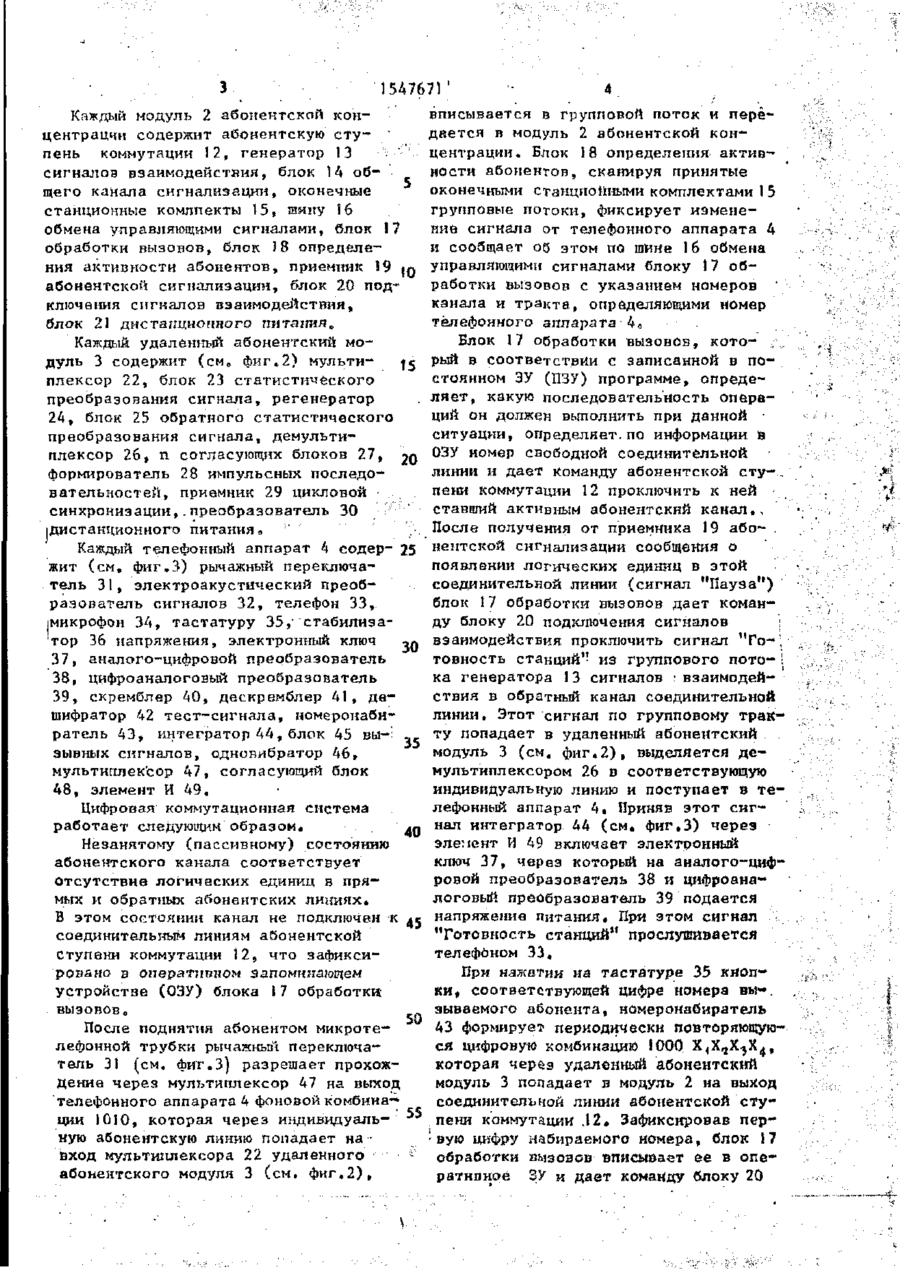

союз советаu-ix СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК • . • • * . • ' • • (51)5.Н_ 04 М.3/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ПЧНТ СССР к (46) 0 7 . 0 9 . 9 1 . Пюл. № 33 і (21) 4449343/09 , ) . ...,-.. .. • ' (22) 2 0 , 0 7 , 8 8 (72) М.У. Поляк» Г 0 П. Абугов . и В,Б. Баляк (53) 6 2 1 . 3 9 5 . 3 4 ( 0 8 8 . 8 ) (56) Теленокиа, Комплект технической документации на ДХ-200. Финляндия, 1985 (прототип), (54) ЦИФРОВАЯ КОММУТАЦИОННАЯ СИСТЕМА (57) Изобретение относится к технике связи. Цель изобретения - расширение функциональных возможностей и обеспечение дистанционного питания. Цифровая коммутационная система содержит модуль 1 транзитной коммутации, модули 2 абонентской концентрации, удаленные абонентские модули 3, телефонные аппараты 4. При этом модуль 1 содержит групповую ступень 5 коммутации, оконечные станционные комплекты 6» блок многочастотной сигнализа-* Изобретение относится к технике связи и может быть использовано в качестве автоматической телефонной станции при организации цифровой телефонной сети связи. Цель изобретения - расширение функциональных возможностей путем доведения цифровых потокон до абонентов при сокращении расхода кабеля, обеспечение дистанционного питания. На фиг.1 представлена структурная электрическая схема цифропой коммутационной системы; на фмг,2 структурная электрическая схема удаленного абонентского модуля; на. ции 7, блок линейной сигнализации 8, блок общего канала 9 сигнализации» маркер 10 и шину П управления, Каж-' дыЙ модуль 2 содержит абонентскую ступень 12 коммутации, генератор 13 сигналов взаимодействия, блок общего канала ІА сигнализации, оконечные станционные комплекты 15, шину 16 обмена управляющими сигналами, блок обработки J7 вызовов, блок определе- і ния 18 активности абонентов, приемник 19 абонентской сигнализации, блок подключения 20 сигналоз взаимодействия и блок дистанционного питания 21» Расширение функциональных возможностей достигается путем доведения циф^ ровых потоков до абонентов при сокращении расхода кабеля. Дистанционное питание обеспечивается выше указанным выполнением модулей 2. 1 з.п. ф-лы, 3 и л . •'*-.• ' . фиг.З - структурная.электрическая схема•телефонного аппарата. . Цифровая коммутационная система содержит модуль 1 транзитной коммута-, ции, 1 модулей 2 абонентской концентрации, І"!!»удаленных абонентских модулей 3, Ъ т - п телефонных аппаратов 4, ; Модуль 1 транзитной ;коммутации содержит групповую ступень коммутации 5, оконечные станционные комплекти 6, блок 7 миогочастотной сигнализации, блок 8 линейной сигнализации, блок 9 общего канала сигнализации, маркер 10 О) 5Д7671 Каждый модуль 2 абонентской концентрации содержит абонентскую ступень коммутации 12, генератор 13 сигналов взаимодействия, блок 14 общего канала сигнализации, оконечные станционные комлпекты 15» шину 16 обмена управляющими сигналами, блок 17 обработки вызовов, блок 1 8 определения активности абонентов, приемник 19 абонентской сигнализации, блок 20 подключения сигналов взаимодействия, блок 21 дистанционного питания,, вписывается в групповой поток и передается в модуль 2 абонентской концентрации. Блок 18 определения активности абонентов, сканируя принятые оконечными станционными комплектами 1 5 групповые потоки, фиксирует изменений сигнала от телефонного аппарата 4 и сообщает об этом по шине 16 обмена управляющими сигналами блоку 17 обработки вызовов с указанием номеров канала и тракта, определяющими номер телефонного аппарата 4
