Пристрій для переробки відпрацьованих поглинаючих збірок системи керування і захисту реактора

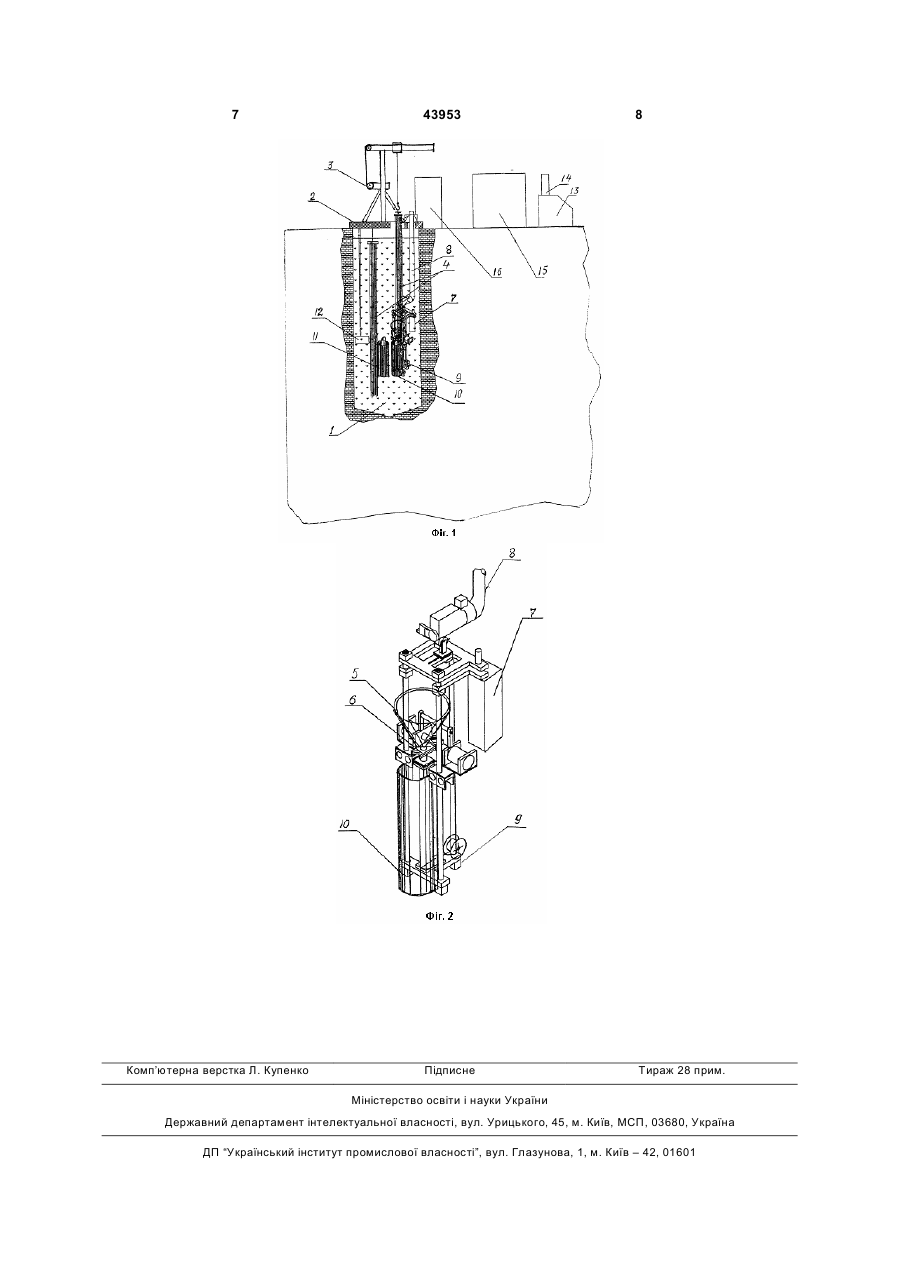

Пристрій для переробки відпрацьованих поглинаючих збірок системи керування і захисту реактора, що містить установлену на ремонтній шахті технологічну кришку, підйомно-поворотний меха 3 0,5м в мини контейнер, який розміщений в транспортному контейнері III групи активності. До речі міні - контейнерів в цьому вміщується три штуки. При цьому виконується сортування нижніх ділянок стрижнів виміром потужності експозиційної дози гамавипромінювання прибором. І якщо потужність перевищує 0,2 P/годину їх нижні кінці опущені в міні - контейнер обрізають потужним гідрорізаком вагою 50кг і компактують в нього фрагменти. Якщо при наступному вимірі потужність експозиційної дози гамавіпромінювання становить нижче 0,2 р /годин, то підйомно-поворотним механізмом частину довжини стрижнів поглинаючої зборки, що залишилася, подають до транспортного контейнеру II групи активності. Потім знімають гідро різак з контейнера III групи активності, переносять і закріплюють його на контейнері II групи активності, після чого опускають стрижні, обрізають цим гідрорізаком кінці, фрагментують і компактують у цей контейнер остатню частину стрижнів зборки. Таким чином цим пристроєм виконують переробку відпрацьованих поглинаючих зборок, що підвішені в шахті до технологічної кришки, розподіляючи їх на відходи III та II групи активності, які у відповідних контейнерах транспортують у сховища твердих радіоактивних відходів АЕС [1]. Недоліками вищевказаного відомого пристрою для переробки відпрацьованих поглинаючих зборок системи керування і захисту реактора є: - стиснення стрижнів в пучок оповитим схватом перед різкою виконується персоналом поблизу зборки вручну. - переробка відпрацьованих поглинаючих зборок на цьому пристрої: сортування, різка на фрагменти і компактування виконуються над контейнером який розміщений зверху на технологічній кришці без суцільного захисного екрану, а лише частковому, тому на робочому місці великі дозові навантаження персоналу, а в центральному залі загальний радіаційний фон, що підвищує колективну дозу усього робочого персоналу у центральному залі. - для виконання операцій переробки то в контейнер III групи активності, то в контейнер II групи активності доводиться кожного разу в ручну переносити і кріпити гідрорізак на другий контейнер, що обумовлює нізьку продуктивність праці. - електрогідрорізак високотисний дуже енергоємний агрегат з великим зусиллям різу і в деякій мірі електронебезпечний. Метою справжньої корисної моделі є підвищення продуктивності праці й рівня безпеки обертання з радіоактивними відходами. Зазначений технічний результат досягається тим, що у відомому пристрої для переробки відпрацьованих поглинаючих зборок системи керування і захисту реактора, що містить установлену на ремонтній шахті технологічну кришку, підйомне - поворотний механізм для підйому, переміщення й подачі поглинаючих зборок, устаткування для сортування, фрагментацій й компактування поглинаючих зборок у контейнери, устаткування для сортування, фрагментацій й компактування поглинаючих зборок виконано у вигляді лійки, яка вишиковує в один ряд стрижні, поданої в неї поглинаю 43953 4 чої зборки, гідрорізака для мірної відрізки фрагментів стрижнів зборки, датчика виміру гамавипромінювання, закріплених на несучій поворотній штанзі й розміщених знизу технологічної кришки у шахті під водою, разом із установленим під ним й зафіксованим штанговим притиском мініконтейнером III або II групи активності й окремо встановленої на спец штанзі камерою спостереження підводного телебачення. На креслені Фіг.1 представлений загальний вид пристрою переробки відпрацьованих поглинаючих зборок системи керування і захисту реактора, на Фіг.2 - лінія устаткування переробки відпрацьованих поглинаючих зборок, що розміщена під водою. Пристрій для переробки відпрацьованих поглинаючих зборок системи керування і захисту реактора містить установлену на ремонтній шахті 1 технологічну кришку 2 з отворами, підйомноповоротний механізм 3 для підйому, переміщення й подачі поглинаючих зборок 4, устаткування для сортування фрагментацій й компактування поглинаючих зборок у контейнери виконане у вигляді лійки 5, яка своєю формою вишиковує в один ряд стрижні поданої в неї поглинаючої зборки 4, гідрорізака типу гільйотини 6 для мірної відрізки фрагментів стрижнів зборки, що розміщений у площині між лійкою 5 і міні - контейнером, датчика виміру гамавипромінювання 7, закріплених на несучій поворотній штанзі 8 й розміщених знизу технологічної кришки 2 у шахті 1 під водою разом із установленим під ними й зафіксованим штанговим притиском 9 міні - контейнером III або II групи активності 10 або 11 й окремо встановленої на спецштанзі камерою спостереження 12. Додатково пристрій укомплектовано пультом 13 дистанційного керування устаткуванням з монітором підводного телебачення 14. Пристрій для переробки відпрацьованих поглинаючих зборок системи керування і захисту реактора використовують за такий спосіб. Підйомно-поворотним механізмом 3 одну з підвищених у шахті 1 поглинаючих зборок 4 подають до спеціальної лійки 5, опускають її у лійку так, щоб нижні кінці стрижнів зборки, вишикувані формою лійки 5 в один ряд, опустилися в нижчестоящий міні - контейнер 10 до дна його, тобто на 0,5 метра. Потім опущені в міні - контейнер 10 кінці стрижнів поглинаючої зборки4 обрізають гідрорізеком 6, закріпленим на несучій штанзі 8 і розташованим у площині між лійкою 5 і міні - контейнером 10. При цьому перед кожним опусканням стрижнів відпрацьованої поглинаючої зборки 4 в лійку5 роблять вимір потужності експозиційної дози гамавипромінювання датчиком вимірювального приладу 7 установленого на несучій штанзі 8. Рухомий ніж гідрорізака 6 має свободу пересування повз ряда стрижнів зборки 4 у 2-х координатах і ріже їх по 2 ¸ 3, або зразу усі 18ть стрижнів, в залежності від наявності тиска середовища, що подають до гідроціліндра різака. По довжині стрижнів відпрацьованої поглинаючої зборки4, починаючи з нижнього кінця на відстані 300-400мм потужність експозиційної дозі гамавипромінювання, як правило, становить від 10 5 до 100 р/годину - це відходи III групи активності. Вище по довжині відпрацьованої поглинаючої зборки потужність експозиційної дози гамавипромінювання різко падає й становить від 0,03 до 0,2 р/годину це відходи II групи активності. У такий спосіб спочатку відрізають гідрарізаком 6 нижні кінці стрижнів поглинаючої зборки 4 на фрагменти, що мають потужність експозиційної дози гамавипромінювання вище 0,2 р/годину, і компактують їх у міні - контейнер III групи активності 10. Якщо при наступному вимірі потужність експозиційної дози гамавимірювання становить нижче 0,2 р/годину, то несучу штангу 8 разом із закріпленим на ній лійкою 5, гідро різаком 6 і датчиком виміру гамавипромінювання 7, розвертають і встановлюють так, щоб лійка 5 була розташована над міні - контейнером для відходів II групи активності 11, фіксують його штанговим притиском 9 і частину, що залишилася, довжини стрижнів відпрацьованої поглинаючої зборки 4 опускають у лійку 5, обрізають, фрагментують і компактують у цей міні - контейнер II групи активності. При заповнені міні - контейнерів 10 і 11 фрагментами стрижнів відпрацьованих поглинаючих зборок, вони за канат відводяться у бік, а на їхні місця під лійку встановлюють порожні. Таким чином цим пристроєм роблять поетапне сортування, фрагментацію й компактування всіх поглинаючих зборок, які перебувають у шахті 1, у міні - контейнери III й II групи активності, розділяючи на радіоактивні відходи відповідної групи під водою - надійною біозахисницею. Заповнені міні контейнери 10 і 11 підйомно-поворотним механізмом 3 по черзі підіймають із шахти 1 і завантажують в транспортні контейнери 15, 16 відповідної групи активності і відправляють в сховище твердих радіоактивних відходів АЕС. Використання пропонованого пристрою для переробки відпрацьованих поглинаючих зборок системи керування і захисту реактора забезпечує, у порівнянні з відомим пристроєм, такі переваги: переробка відпрацьованих поглинаючих зборок пристроєм виконується під захисним шаром води, тому на робочому місці персоналу значно знижена потужність експозиційної дози а в цент 43953 6 ральному залі - радіаційний фон, що відповідає вимогам нормативних документів Держатомнагляду при роботі з радіоактивними відходами [2]; - підвищується рівень безпеки при обертанні з радіоактивними відходами; - завдяки можливості у новій компактній конструкції розвертати швидко усю лінію устаткування, то над мініконтейнер III групи, то над мініконтейнер II групи активності і дистанційно управляти усім процесом роботи устаткування під водою з телеконтролем скоротився загальний час переробки відпрацьованих зборок в 5 - 6 раз і підвищилась продуктивність праці; - застосування в новій конструкції устаткування вузла що вишиковує стрижні зборки в один ряд перед різкою дало можливість знизити зусилля різа стрижнів в 10 раз, відповідно і енергоємність різака, а також тиск середовища, що подають до гідроціліндра різака, навіть від штатної розводки стислого повітря. Швидка переробка цим пристроєм відпрацьованих поглинаючих зборок на невеликі фрагменти радіоактивних відходів III і II групи активності дає і відчутний економічний ефект. За рахунок невеликих фрагментів, в яку перетворилася поглинача зборка після її переробки пристроєм її відправляють на довгострокове зберігання у сховище радіоактивних відходів АЕС, а не відправляють цілу зборку контейнером в Росію на переробку і заховання за великі кошти. Запропонований пристрій для переробки відпрацьованих поглинаючих зборок був випробуваний і використаний при капремонті блоків на Хмельницькій і Південно-Українській АЕС в 2008 році і показав гарні результати. Джерела інформації: 1. Технологический процесс №2 утилизации ПС СУЗ. ТП-У.40.18.001-04, НАЭК «Энергоатом», Обособленное подразделение «Аварийнотехнологический центр», 2001г. Украина. 2. Обращение с радиоактивными отходами. Сборник трудов IV Международной научнотехнической конференции., Москва, ЭНИЦ ВНИАЭС, Росэнергоатом, 2002г. 7 Комп’ютерна верстка Л. Купенко 43953 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
