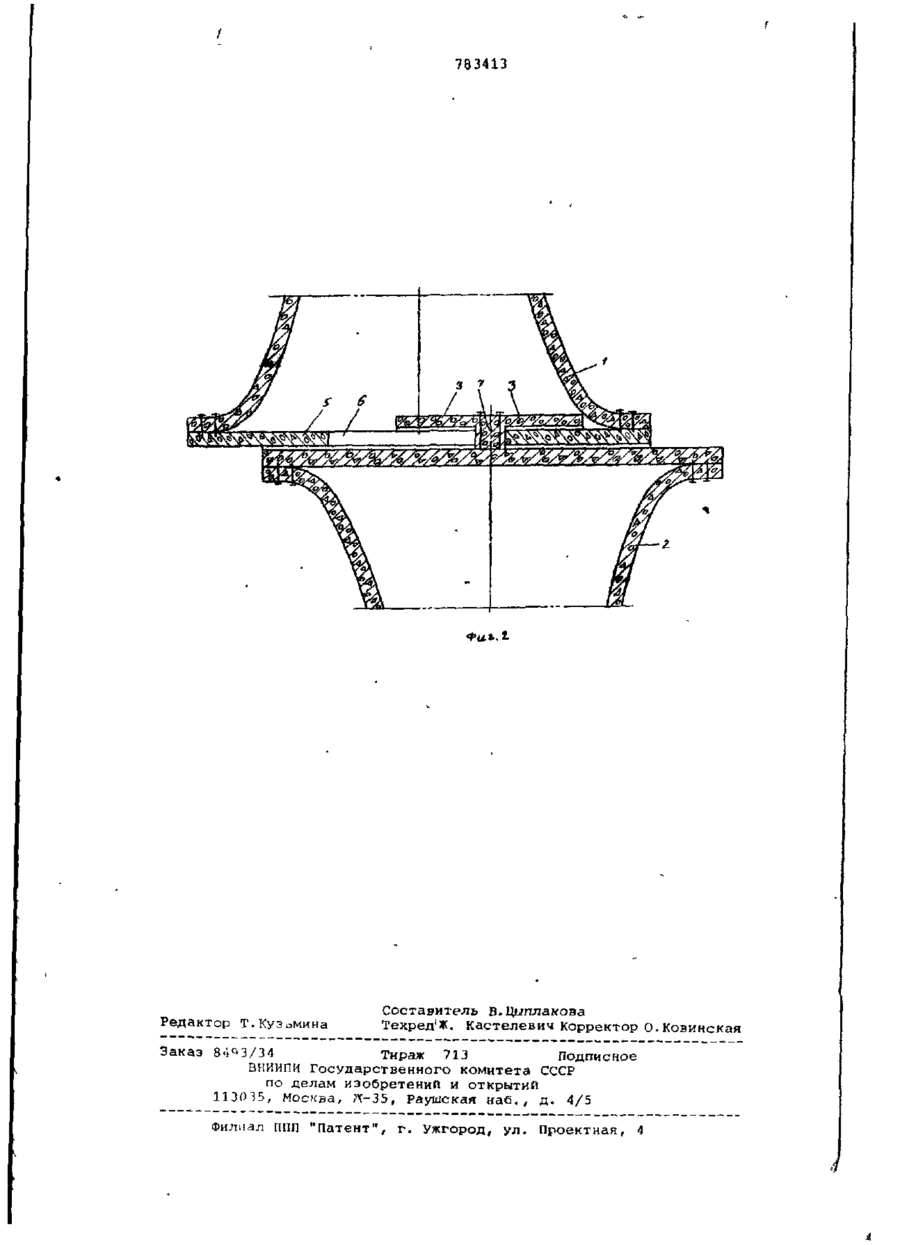

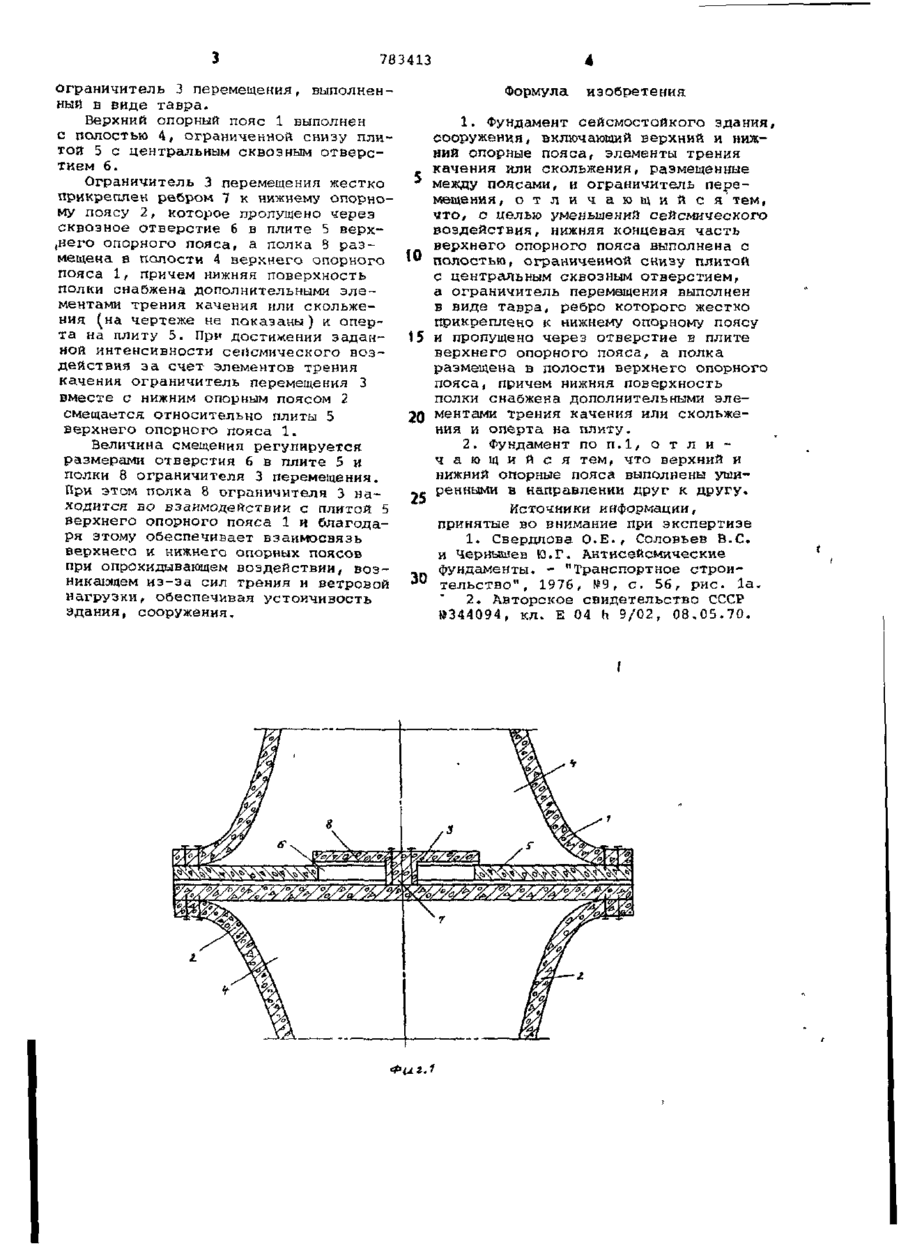

Союз Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву (22)3аявлено Государственный комитет СССР ло делам изобретений и открытий 30,0179 (21) 2719743/29-33 с присоединением заявки № (51 )М. Кл.3 Е 02 D 27/34 (23) Приоритет Опубликовано 30Д180.6юллетень № 44 Дата опубликования описания ЗОД1.80 (72) Автор изобретения (53) УДК 624.159 .24 (Ова.8) Н.в.Мартынов (71) Заявитель Головной научно-исследовательский и проектный институт Крымниипроект' Госстроя Украинской ССР (54) ФУНДАМЕНТ СЕЙСМОСТОЙКОГО ЗДАНИЯ, СООРУЖЕНИЯ 1 Изобретение относится к строительству, в частности к конструкциям фундаментов зданий и сооружений, возводимых в сейсмических районах. Известен фундамент сейсмического здания, сооружения, включающий верхний и нижний опорные пояса и расположенные между ними элементы трения сколь,кення или трения каче10 ния [і] . Наиболее Слизким к изобретению техническим решением является фундамент сейсмостойкого здания, сооружения, включающий верхний и нижний опорные пояса, элементы трения ка15 чения или скольжения, размещенные между поясами, и ограничитель перемещения [г] . Недостаток известных фундаментов заключается в том, что их верхний 20 и нижний опорные пояса не имеют между собой вертикальных связей, в результате здание, сооружение обладает высокой устойчивостью. Цель изобретения - повышение ус- 25 тойчивости здания, сооружения. Поставленная цель достигается тем, что в фундаменте сейсмического здания, сооружения, включающем верхний и нижний опорные пояса, элементы 30 трения качения или скольжения, размещенные между поясами, и ограничитель перемещения, нижняя концевая часть верхнего опорного пояса выполнена с полостью, ограниченной снизу плитой с центральным сквозным отверстием, а ограничитель перемещения выполнен в виде тавра, ребро которого жестко прикреплено к нижнего опорному поясу и пропущено через отверстие в плите верхнего опорного пояса, а полка размещена в полости верхнего опорного пояса, причем нижняя поверхность полки снабжена дополнительными элемегтами трения качения или скольжения и оперта на плиту, при этом верхний и нижний опорные пояса могут быть выполнены уширенными в направлении друг к другу. На фиг. 1 изображен описываемый фундамент при отсутствии сейсмического воздействия; на фиг. 2 - то же, при сейсмическом воздействии. Описываемый фундамент включает верхний 1 и нижний 2 опорные пояса, выполненные уширенными в направлении друг к другу, размещенные между поясами элементы трения качения или скольжения (на чертеже не показаны), и 783413 ограничитель 3 перемещения, выполненный в виде тавра. Верхний опорный пояс 1 выполнен с полостью 4, ограниченной снизу плитой 5 с центральным сквозным отверстием 6. Ограничитель 3 перемещения жестко прикреплен ребром 7 к нижнему опорному поясу 2, которое пропущено через сквозное отверстие 6 в плите 5 верхнего опорного пояса, а полка В размещена в полости 4 верхнего опорного пояса 1, причем нижняя поверхность полки снабжена дополнительными элементами трения качения или скольжения (на чертеже не показаны) к оперта на плиту 5. При достижении заданной интенсивности сейсмического воздействия за счет элементов трения качения ограничитель перемещения 3 вместе с нижним опорным поясом 2 смещается относительно плиты 5 верхнего опорного пояса 1. Величина смещения регулируется размерами отверстия 6 в плите 5 и полки 8 ограничителя 3 перемещения. При этом полка 8 ограничителя 3 находится во взаимодействии с плитой 5 верхнего опорного пояса 1 и благодаря этому обеспечивает взаимосвязь верхнего и нижнего опорных поясов при опрокидывающем воздействии, возникшэсцем из-за сил трения и ветровой нагрузки, обеспечивая устойчивость здания, сооружения. Формула изобретения 1. Фундамент сейсмостойкого здания, сооружения, включающий верхний и нижний опорные пояса, элементы трения качения или скольжения, размещенные между поясами, и ограничитель перемещения, о т л и ч а ю щ и й с я тем, что, с целью уменьшений сейсмического воздействия, нижняя концевая часть верхнего опорного пояса выполнена с полостью, ограниченной снизу плитой с центральным сквозным отверстием, а ограничитель перемещения выполнен в виде тавра, ребро которого жестко прикреплено к нижнему опорному поясу 15 и пропущено через отверстие в плите верхнего опорного пояса, а полка размещена в полости верхнего опорного пояса, причем нижняя поверхность полки снабжена дополнительными эле20 ментами трения качения или скольжения и оперта на плиту. 2. Фундамент п о п .1 , о т л и ч а ю щ и й с я тем, что верхний и нижний опорные пояса выполнены уширенными в направлении друг к другу. 25 Источники информации, принятые во внимание при экспертизе 1. Свердлова О.Е., Соловьев B.C. и Чернышев Ю.Г. Антисейсмические фундаменты. - "Транспортное строи30 тельство", 1976, №9, с. 56, рис. 1а. 2. Авторское свидетельство СССР №344094, кл. Е 04 h 9/02, 08.05.70. to 783413 Редактор Т.Кузьмина Составитель В. І&лплакова Техред'Ж. Кастелевич Корректор О.Ковинская Заказ 84("'3/34 Тираж 713 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 L
