Лігатура

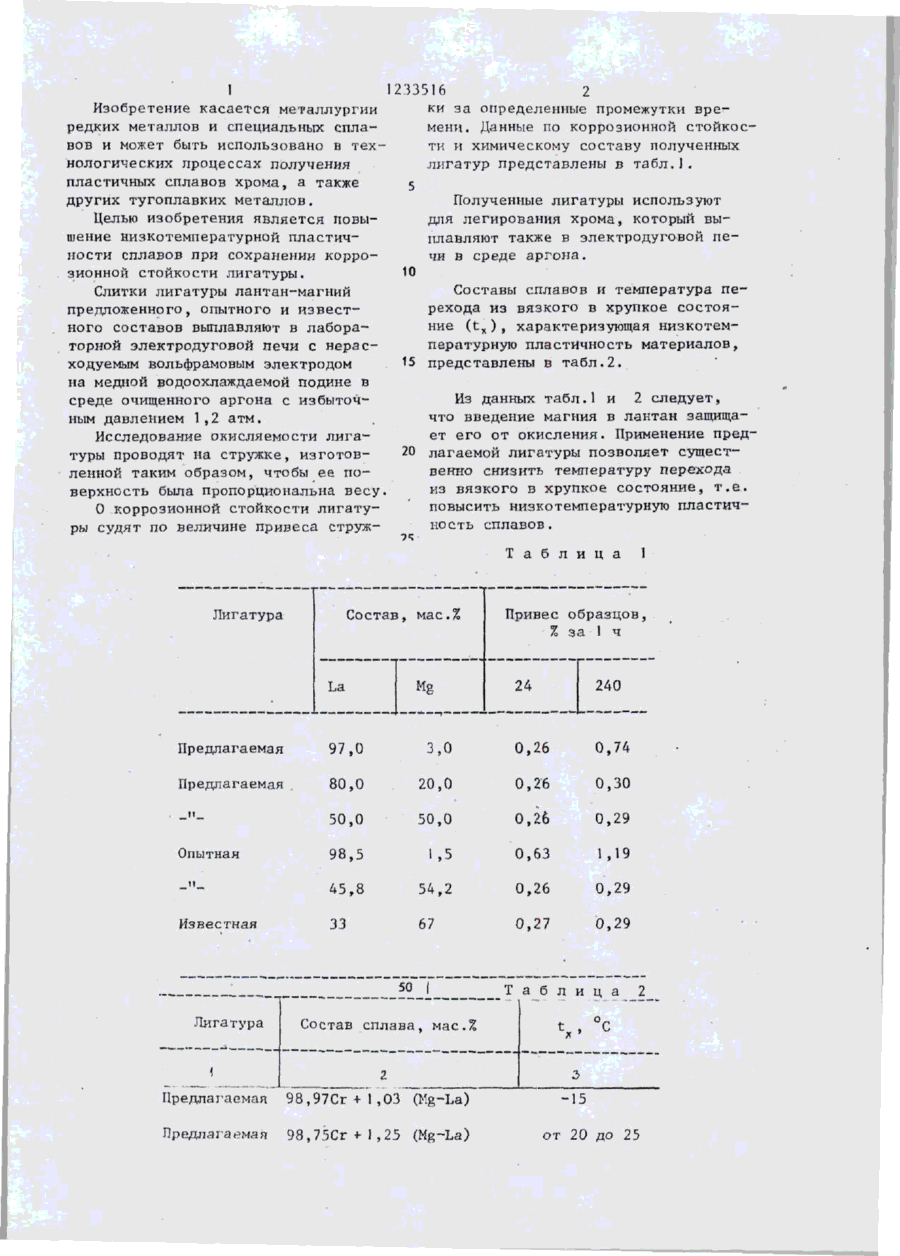

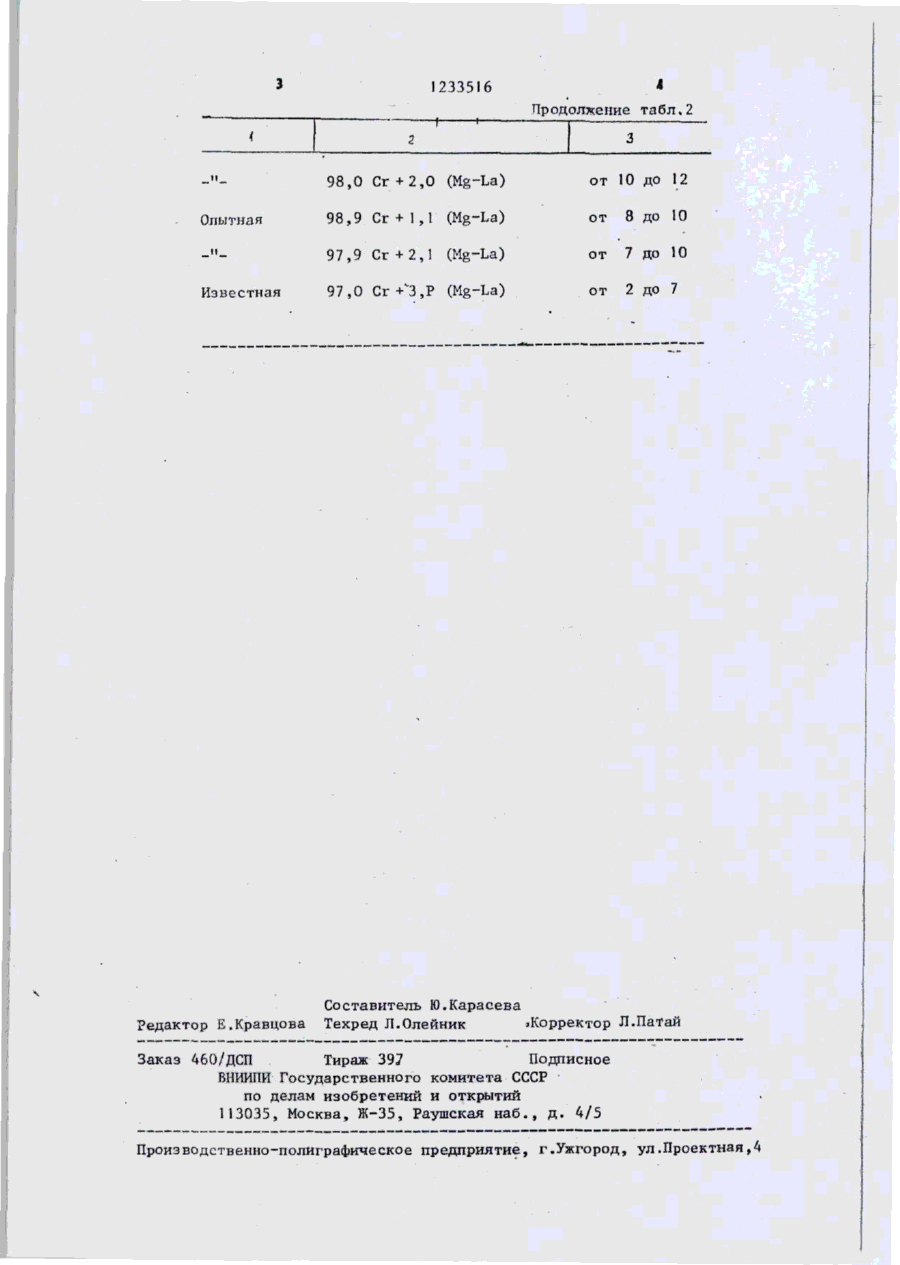

ЛИГАТУРА, преимущественно для легирования сплавов хрома, включающая магний и лантан, о т л и ч а ю щ а я с я тем, что, с целью повышения низкотемпературной пластичности сплавов при сохранении коррозионной стойкости лигатуры, она содер-^ жит компоненты при следующем соотношении, мас.%: Магний Лантан 3-50 Остальное і С > 'ІЇФ 1 1233516 2 ки за определенные промежутки в р е Изобретение касается металлургии мени. Данные по коррозионной стойкосредких металлов и специальных сплати и химическому составу полученных вов и может быть использовано в техлигатур представлены в т а б л . 1 . нологических процессах получения пластичных сплавов хрома, а также 5 других тугоплавких металлов. Полученные лигатуры используют Целью изобретения является повыдля легирования хрома, который вышение низкотемпературной пластичплавляют также в электродуговой пености сплавов при сохранении коррочи в среде аргона. зионной стойкости лигатуры. 10 Слитки лигатуры лантан-магний Составы сплавов и температура пепредложенного, опытного и известрехода из вязкого в хрупкое состояного составов выплавляют в лаборание ( t x ) , характеризующая низкотемторной электродуговой печи с нераспературную пластичность материалов, ходуемым вольфрамовым электродом 15 представлены в табл.2. на медной водоохлаждаемой подине в Из данных табл.1 и 2 следует, среде очищенного аргона с избыточчто введение магния в лантан защищаным давлением 1,2 атм. ет его от окисления. Применение предИсследование окисляемости лига20 лагаемой лигатуры позволяет сущесттуры проводят на стружке, изготоввенно снизить температуру перехода ленной таким образом, чтобы ее поиз вязкого в хрупкое состояние, т.е. верхность была пропорциональна весу повысить низкотемпературную пластичО коррозионной стойкости лигатуность сплавов. ры судят по величине привеса стружТ а б л и ц а Лигатура Состав, мас.% Mg La 1 Привес образцов, % за 1 ч 24 240 Предлагаемая 97,0 3,0 0,26 0,74 Предлагаемая 80,0 20,0 0,26 0,30 _"_ 50,0 50,0 0,26 0,29 Опытная 98,5 1,5 0,63 1,19 _"_ 45,8 54,2 0,26 0,29 Известная 33 67 0,27 0,29 50 | Лигатура 1 Состав сплава, мае.% т а б л и ц а 2 t , °с г Предлагаемая 98,97Сг + 1,03 Предлагаемая 98,75Сг + 1 ,25 • (Mg-La) (Mg-La) -15 от 20 до 25 1233516 Продолжение табл.2 - 98,0 Сг +2,0 (Mg-La) от 10 до 12 Опытная 98,9 Сг + 1,1 (Mg-La) от 8 до 10 -" 97,9 Сг + 2,1 (Mg-La) от 7 до 10 Известная 97,0 Cr+^3,P (Mg-La) от 2 до 7 и Редактор Е.Кравцова Составитель Ю.Карасева Техред Л.Олейник Жорректор Л.Патай Заказ 460/ДСП Тираж 397 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,А
