Спосіб термічної обробки алюмінієвих сплавів

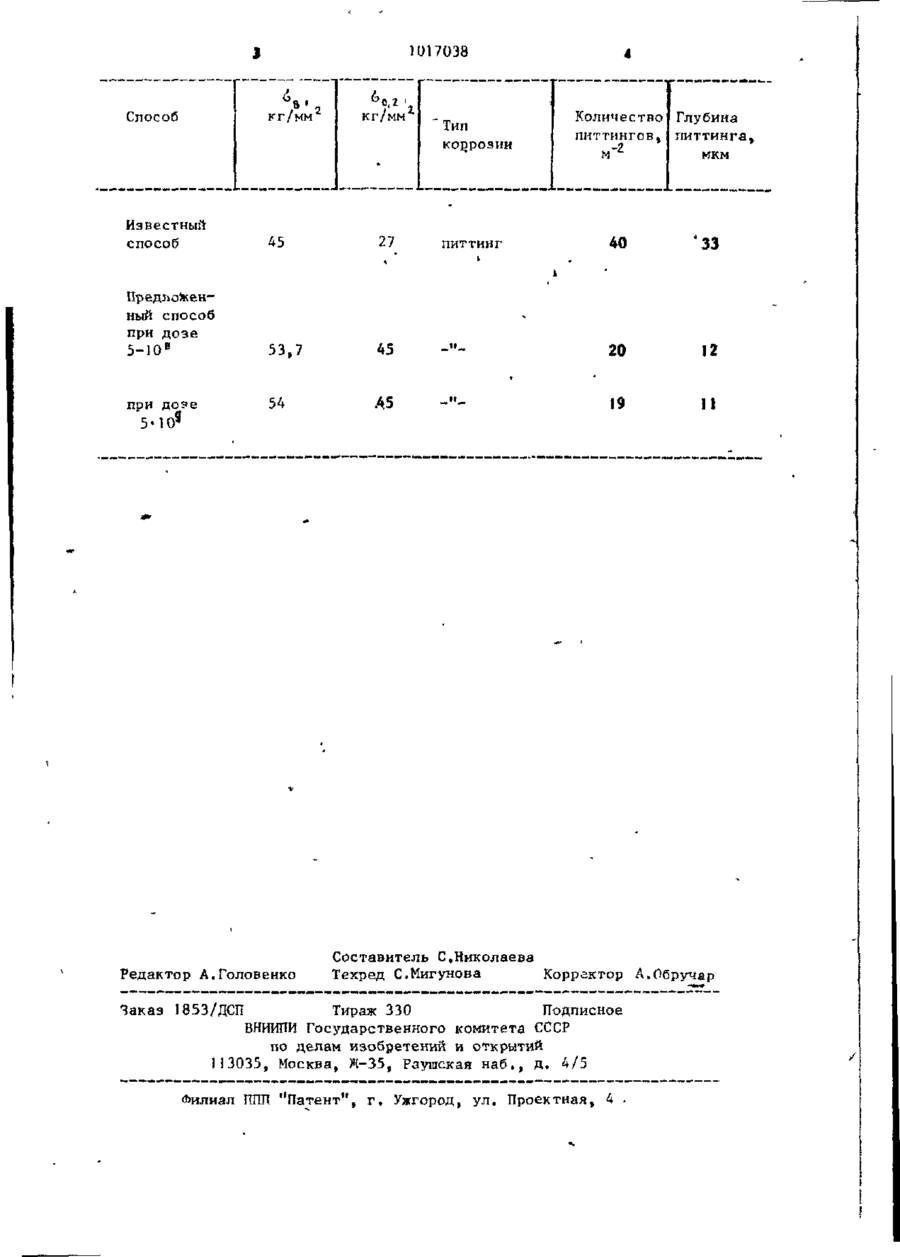

ДЛЯ СЛУЖРБНОІО ПОЛЬЗОВАНИЯ ЭКЗ № 0 0 0 1 3 4 СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ЗС51) С 22 f 1/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИС к 2890098/22-02 (22) 04.03.80 (72) В,Н,Дробязин и С»П.Половнева (711 Институт ядерных исследований АН Украинской ССР (53) 621.787.044 (088,8) (56) 1« Структура и свойства полуфабрикатов иэ алюминиевых сплавов. М.» Металлургия, 1974. 2. Авторское свидетельство СССР № 522623, кл. С 22 F 3/00, 1975. (54 И 57) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ АЛЮМИНИЕВЫХ СПЛАВОВ, включающий закалку, гамма-облучение и старение, о т л и ч а ю щ и й с я тем, что, с целью повышения коррозионной стойкости и прочности» после закалки проводят выдержку при температуре жид" кого азота, гамма-облучение осущестда вляют дозой 5 '10 -5 10 рад при 4850°С, старение проводят при 48-5О°С. Q С со г (Г 1 1017038 Изобретение относится к области термической обработки сплавов, используемых в самолето- и ракетостроении. Известен способ термической об5 работки алюминиевых сплавов, включающий закалку и старение [1]. Недостатками известного способа являются низкие прочностные свойства и большая длительность старения. 1° Известен способ термической обработки алюминиевых сплавов, включающий закалку, облучение гамма-кванта1 2 ми дозой J0 кв/см и старение при 175°С [2 3. 15 Недостатком известного способа является низкая коррозионная стой-" кость и недостаточная прочность из- 3 делий, обработанных этим способом. Целью изобретения является повы- 20 шение коррозионной стойкости и прочности сплавов. Поставленная цель достигается тем, что в способе, включающем закалку, гамма-облучение и старение, 25 после закалки проводят выдержку при температуре жидкого азота, гамма-облучение осуществляют дозой 5-Ю 5-10 рад при 48-50°С, а старение проводят при 48-50 С. 30 В сплаве, содержащем два типа упрочняющих зон Гинье-Престона (например В95 )-пласгинчатые и сферические, упрочнение при облучении существенно зависит от последовательности ,f их выделения при распаде твердого раствора. Рассматривая механизм упрочнения на примере сплава В95 состава 1,82% Си. 1,8-2,5% И%, SZ Zn , осталь40 ное А2, можно отметить ряд отличительных особенностей механизма в предлагаемом способе по сравнению с прототипом. Энергия связи атомов Zn с вакансиями (V] очень мапа E Z h = 45 = 0,06 эБ. Процесс распада при обычном способе начинается с образования сферических зон, содержащих • атом Zn . Присутствие третьего элемента М ф несущественно сказывается 50 на -этом процессе, поскольку энергия сиячи атомов Moj с вакансией, велика, Е М £ ~ ° » 5 й э В (-2'* Затем образуются пластинчатые зопы 5 . Весь процесс распада идет по вакансионному механизму через образование двойных комплексов V-/n , V-Cu, V -м
