Тара для зберігання боєприпасів

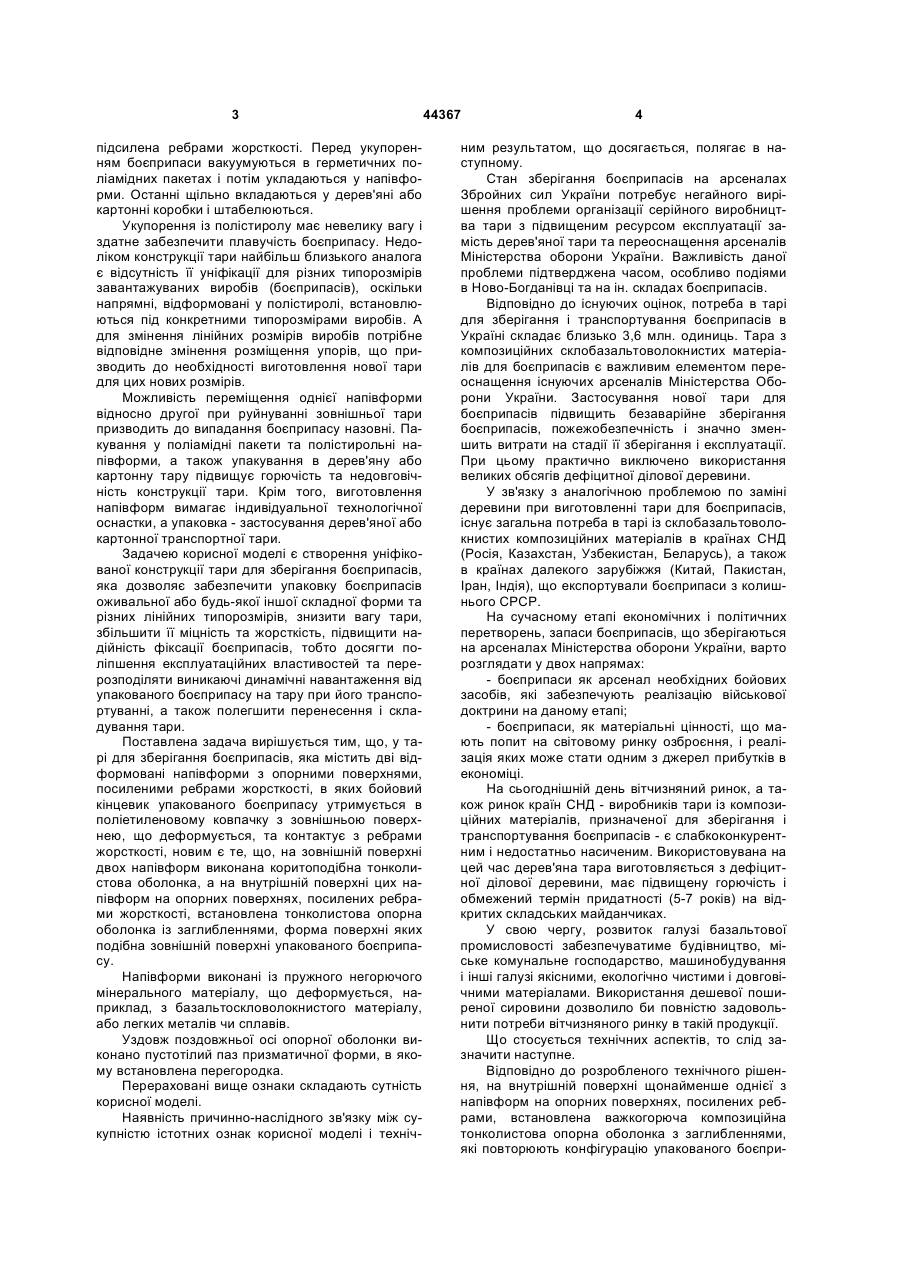

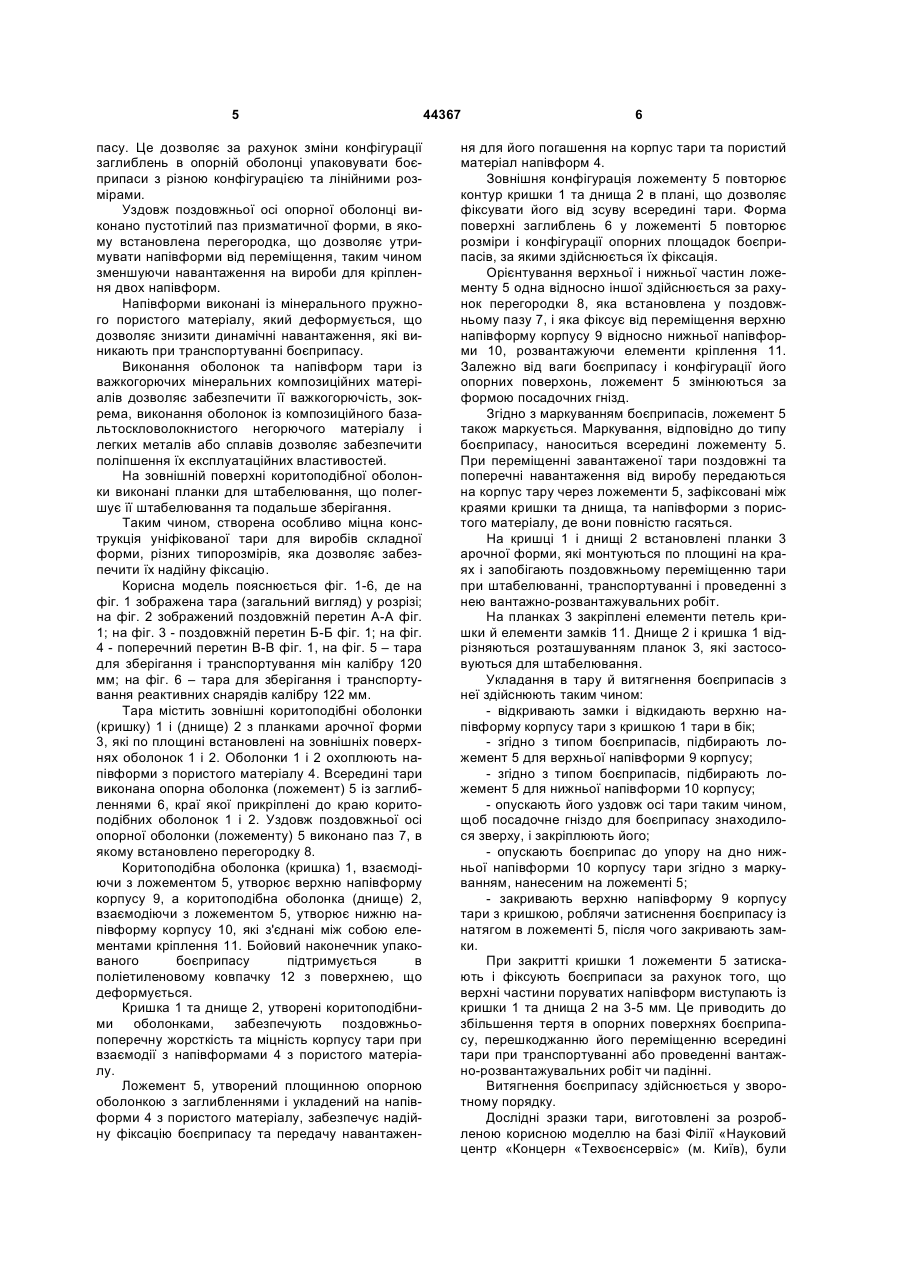

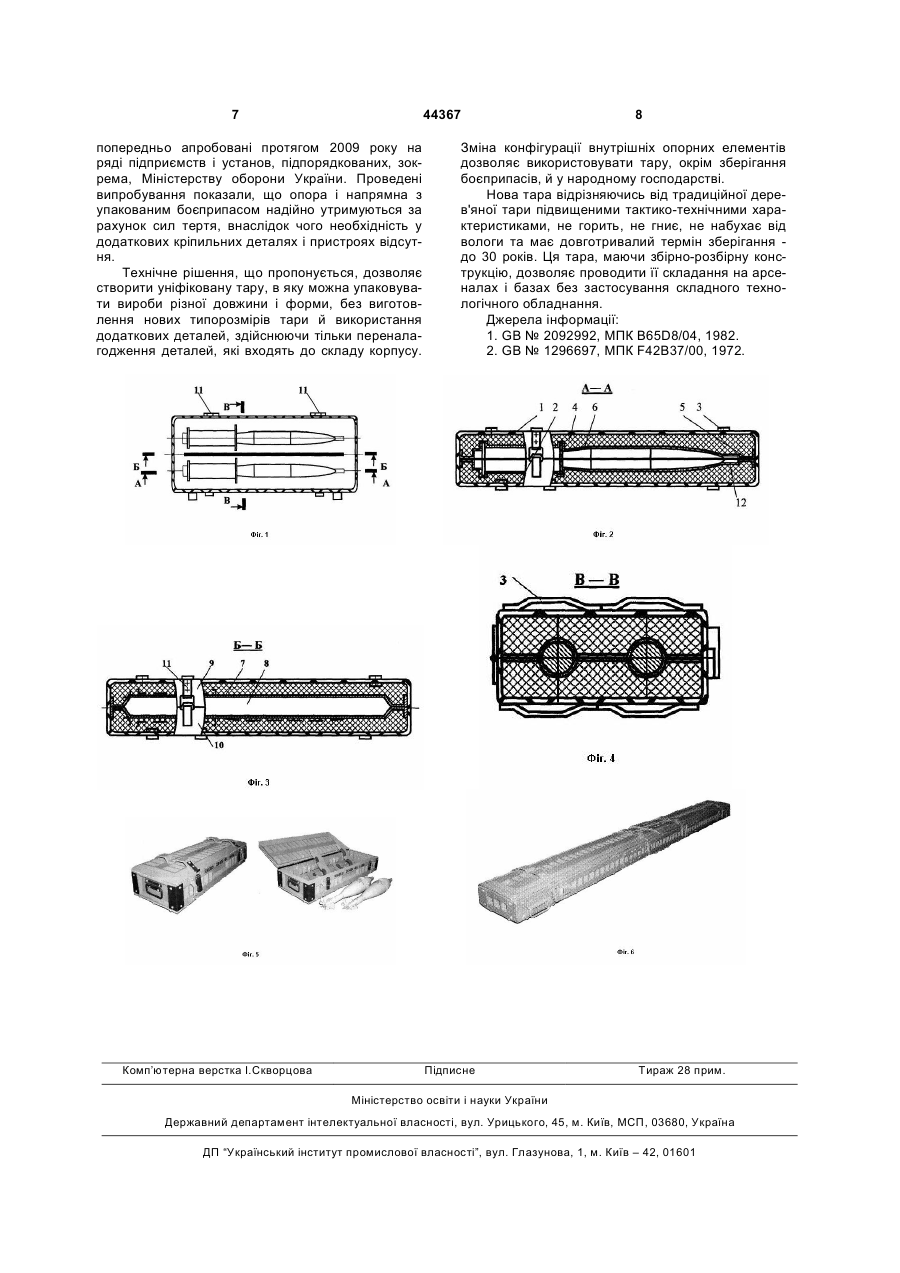

1. Тара для зберігання боєприпасів, яка містить дві відформовані напівформи з опорними поверхнями, посиленими ребрами жорсткості, в яких бойовий кінцевик упакованого боєприпасу утримується в поліетиленовому ковпачку з зовнішньою поверхнею, що деформується, та контактує з 3 підсилена ребрами жорсткості. Перед укупоренням боєприпаси вакуумуються в герметичних поліамідних пакетах і потім укладаються у напівформи. Останні щільно вкладаються у дерев'яні або картонні коробки і штабелюються. Укупорення із полістиролу має невелику вагу і здатне забезпечити плавучість боєприпасу. Недоліком конструкції тари найбільш близького аналога є відсутність її уніфікації для різних типорозмірів завантажуваних виробів (боєприпасів), оскільки напрямні, відформовані у полістиролі, встановлюються під конкретними типорозмірами виробів. А для змінення лінійних розмірів виробів потрібне відповідне змінення розміщення упорів, що призводить до необхідності виготовлення нової тари для цих нових розмірів. Можливість переміщення однієї напівформи відносно другої при руйнуванні зовнішньої тари призводить до випадання боєприпасу назовні. Пакування у поліамідні пакети та полістирольні напівформи, а також упакування в дерев'яну або картонну тару підвищує горючість та недовговічність конструкції тари. Крім того, виготовлення напівформ вимагає індивідуальної технологічної оснастки, а упаковка - застосування дерев'яної або картонної транспортної тари. Задачею корисної моделі є створення уніфікованої конструкції тари для зберігання боєприпасів, яка дозволяє забезпечити упаковку боєприпасів оживальної або будь-якої іншої складної форми та різних лінійних типорозмірів, знизити вагу тари, збільшити її міцність та жорсткість, підвищити надійність фіксації боєприпасів, тобто досягти поліпшення експлуатаційних властивостей та перерозподіляти виникаючі динамічні навантаження від упакованого боєприпасу на тару при його транспортуванні, а також полегшити перенесення і складування тари. Поставлена задача вирішується тим, що, у тарі для зберігання боєприпасів, яка містить дві відформовані напівформи з опорними поверхнями, посиленими ребрами жорсткості, в яких бойовий кінцевик упакованого боєприпасу утримується в поліетиленовому ковпачку з зовнішньою поверхнею, що деформується, та контактує з ребрами жорсткості, новим є те, що, на зовнішній поверхні двох напівформ виконана коритоподібна тонколистова оболонка, а на внутрішній поверхні цих напівформ на опорних поверхнях, посилених ребрами жорсткості, встановлена тонколистова опорна оболонка із заглибленнями, форма поверхні яких подібна зовнішній поверхні упакованого боєприпасу. Напівформи виконані із пружного негорючого мінерального матеріалу, що деформується, наприклад, з базальтоскловолокнистого матеріалу, або легких металів чи сплавів. Уздовж поздовжньої осі опорної оболонки виконано пустотілий паз призматичної форми, в якому встановлена перегородка. Перераховані вище ознаки складають сутність корисної моделі. Наявність причинно-наслідного зв'язку між сукупністю істотних ознак корисної моделі і техніч 44367 4 ним результатом, що досягається, полягає в наступному. Стан зберігання боєприпасів на арсеналах Збройних сил України потребує негайного вирішення проблеми організації серійного виробництва тари з підвищеним ресурсом експлуатації замість дерев'яної тари та переоснащення арсеналів Міністерства оборони України. Важливість даної проблеми підтверджена часом, особливо подіями в Ново-Богданівці та на ін. складах боєприпасів. Відповідно до існуючих оцінок, потреба в тарі для зберігання і транспортування боєприпасів в Україні складає близько 3,6 млн. одиниць. Тара з композиційних склобазальтоволокнистих матеріалів для боєприпасів є важливим елементом переоснащення існуючих арсеналів Міністерства Оборони України. Застосування нової тари для боєприпасів підвищить безаварійне зберігання боєприпасів, пожежобезпечність і значно зменшить витрати на стадії її зберігання і експлуатації. При цьому практично виключено використання великих обсягів дефіцитної ділової деревини. У зв'язку з аналогічною проблемою по заміні деревини при виготовленні тари для боєприпасів, існує загальна потреба в тарі із склобазальтоволокнистих композиційних матеріалів в країнах СНД (Росія, Казахстан, Узбекистан, Беларусь), а також в країнах далекого зарубіжжя (Китай, Пакистан, Іран, Індія), що експортували боєприпаси з колишнього СРСР. На сучасному етапі економічних і політичних перетворень, запаси боєприпасів, що зберігаються на арсеналах Міністерства оборони України, варто розглядати у двох напрямах: - боєприпаси як арсенал необхідних бойових засобів, які забезпечують реалізацію військової доктрини на даному етапі; - боєприпаси, як матеріальні цінності, що мають попит на світовому ринку озброєння, і реалізація яких може стати одним з джерел прибутків в економіці. На сьогоднішній день вітчизняний ринок, а також ринок країн СНД - виробників тари із композиційних матеріалів, призначеної для зберігання і транспортування боєприпасів - є слабкоконкурентним і недостатньо насиченим. Використовувана на цей час дерев'яна тара виготовляється з дефіцитної ділової деревини, має підвищену горючість і обмежений термін придатності (5-7 років) на відкритих складських майданчиках. У свою чергу, розвиток галузі базальтової промисловості забезпечуватиме будівництво, міське комунальне господарство, машинобудування і інші галузі якісними, екологічно чистими і довговічними матеріалами. Використання дешевої поширеної сировини дозволило би повністю задовольнити потреби вітчизняного ринку в такій продукції. Що стосується технічних аспектів, то слід зазначити наступне. Відповідно до розробленого технічного рішення, на внутрішній поверхні щонайменше однієї з напівформ на опорних поверхнях, посилених ребрами, встановлена важкогорюча композиційна тонколистова опорна оболонка з заглибленнями, які повторюють конфігурацію упакованого боєпри 5 пасу. Це дозволяє за рахунок зміни конфігурації заглиблень в опорній оболонці упаковувати боєприпаси з різною конфігурацією та лінійними розмірами. Уздовж поздовжньої осі опорної оболонці виконано пустотілий паз призматичної форми, в якому встановлена перегородка, що дозволяє утримувати напівформи від переміщення, таким чином зменшуючи навантаження на вироби для кріплення двох напівформ. Напівформи виконані із мінерального пружного пористого матеріалу, який деформується, що дозволяє знизити динамічні навантаження, які виникають при транспортуванні боєприпасу. Виконання оболонок та напівформ тари із важкогорючих мінеральних композиційних матеріалів дозволяє забезпечити її важкогорючість, зокрема, виконання оболонок із композиційного базальтоскловолокнистого негорючого матеріалу і легких металів або сплавів дозволяє забезпечити поліпшення їх експлуатаційних властивостей. На зовнішній поверхні коритоподібної оболонки виконані планки для штабелювання, що полегшує її штабелювання та подальше зберігання. Таким чином, створена особливо міцна конструкція уніфікованої тари для виробів складної форми, різних типорозмірів, яка дозволяє забезпечити їх надійну фіксацію. Корисна модель пояснюється фіг. 1-6, де на фіг. 1 зображена тара (загальний вигляд) у розрізі; на фіг. 2 зображений поздовжній перетин А-А фіг. 1; на фіг. 3 - поздовжній перетин Б-Б фіг. 1; на фіг. 4 - поперечний перетин В-В фіг. 1, на фіг. 5 – тара для зберігання і транспортування мін калібру 120 мм; на фіг. 6 – тара для зберігання і транспортування реактивних снарядів калібру 122 мм. Тара містить зовнішні коритоподібні оболонки (кришку) 1 і (днище) 2 з планками арочної форми 3, які по площині встановлені на зовнішніх поверхнях оболонок 1 і 2. Оболонки 1 і 2 охоплюють напівформи з пористого матеріалу 4. Всередині тари виконана опорна оболонка (ложемент) 5 із заглибленнями 6, краї якої прикріплені до краю коритоподібних оболонок 1 і 2. Уздовж поздовжньої осі опорної оболонки (ложементу) 5 виконано паз 7, в якому встановлено перегородку 8. Коритоподібна оболонка (кришка) 1, взаємодіючи з ложементом 5, утворює верхню напівформу корпусу 9, а коритоподібна оболонка (днище) 2, взаємодіючи з ложементом 5, утворює нижню напівформу корпусу 10, які з'єднані між собою елементами кріплення 11. Бойовий наконечник упакованого боєприпасу підтримується в поліетиленовому ковпачку 12 з поверхнею, що деформується. Кришка 1 та днище 2, утворені коритоподібними оболонками, забезпечують поздовжньопоперечну жорсткість та міцність корпусу тари при взаємодії з напівформами 4 з пористого матеріалу. Ложемент 5, утворений площинною опорною оболонкою з заглибленнями і укладений на напівформи 4 з пористого матеріалу, забезпечує надійну фіксацію боєприпасу та передачу навантажен 44367 6 ня для його погашення на корпус тари та пористий матеріал напівформ 4. Зовнішня конфігурація ложементу 5 повторює контур кришки 1 та днища 2 в плані, що дозволяє фіксувати його від зсуву всередині тари. Форма поверхні заглиблень 6 у ложементі 5 повторює розміри і конфігурації опорних площадок боєприпасів, за якими здійснюється їх фіксація. Орієнтування верхньої і нижньої частин ложементу 5 одна відносно іншої здійснюється за рахунок перегородки 8, яка встановлена у поздовжньому пазу 7, і яка фіксує від переміщення верхню напівформу корпусу 9 відносно нижньої напівформи 10, розвантажуючи елементи кріплення 11. Залежно від ваги боєприпасу і конфігурації його опорних поверхонь, ложемент 5 змінюються за формою посадочних гнізд. Згідно з маркуванням боєприпасів, ложемент 5 також маркується. Маркування, відповідно до типу боєприпасу, наноситься всередині ложементу 5. При переміщенні завантаженої тари поздовжні та поперечні навантаження від виробу передаються на корпус тару через ложементи 5, зафіксовані між краями кришки та днища, та напівформи з пористого матеріалу, де вони повністю гасяться. На кришці 1 і днищі 2 встановлені планки 3 арочної форми, які монтуються по площині на краях і запобігають поздовжньому переміщенню тари при штабелюванні, транспортуванні і проведенні з нею вантажно-розвантажувальних робіт. На планках 3 закріплені елементи петель кришки й елементи замків 11. Днище 2 і кришка 1 відрізняються розташуванням планок 3, які застосовуються для штабелювання. Укладання в тару й витягнення боєприпасів з неї здійснюють таким чином: - відкривають замки і відкидають верхню напівформу корпусу тари з кришкою 1 тари в бік; - згідно з типом боєприпасів, підбирають ложемент 5 для верхньої напівформи 9 корпусу; - згідно з типом боєприпасів, підбирають ложемент 5 для нижньої напівформи 10 корпусу; - опускають його уздовж осі тари таким чином, щоб посадочне гніздо для боєприпасу знаходилося зверху, і закріплюють його; - опускають боєприпас до упору на дно нижньої напівформи 10 корпусу тари згідно з маркуванням, нанесеним на ложементі 5; - закривають верхню напівформу 9 корпусу тари з кришкою, роблячи затиснення боєприпасу із натягом в ложементі 5, після чого закривають замки. При закритті кришки 1 ложементи 5 затискають і фіксують боєприпаси за рахунок того, що верхні частини поруватих напівформ виступають із кришки 1 та днища 2 на 3-5 мм. Це приводить до збільшення тертя в опорних поверхнях боєприпасу, перешкоджанню його переміщенню всередині тари при транспортуванні або проведенні вантажно-розвантажувальних робіт чи падінні. Витягнення боєприпасу здійснюється у зворотному порядку. Дослідні зразки тари, виготовлені за розробленою корисною моделлю на базі Філії «Науковий центр «Концерн «Техвоєнсервіс» (м. Київ), були 7 44367 попередньо апробовані протягом 2009 року на ряді підприємств і установ, підпорядкованих, зокрема, Міністерству оборони України. Проведені випробування показали, що опора і напрямна з упакованим боєприпасом надійно утримуються за рахунок сил тертя, внаслідок чого необхідність у додаткових кріпильних деталях і пристроях відсутня. Технічне рішення, що пропонується, дозволяє створити уніфіковану тару, в яку можна упаковувати вироби різної довжини і форми, без виготовлення нових типорозмірів тари й використання додаткових деталей, здійснюючи тільки переналагодження деталей, які входять до складу корпусу. Комп’ютерна верстка І.Скворцова 8 Зміна конфігурації внутрішніх опорних елементів дозволяє використовувати тару, окрім зберігання боєприпасів, й у народному господарстві. Нова тара відрізняючись від традиційної дерев'яної тари підвищеними тактико-технічними характеристиками, не горить, не гниє, не набухає від вологи та має довготривалий термін зберігання до 30 років. Ця тара, маючи збірно-розбірну конструкцію, дозволяє проводити її складання на арсеналах і базах без застосування складного технологічного обладнання. Джерела інформації: 1. GB № 2092992, МПК B65D8/04, 1982. 2. GB № 1296697, МПК F42B37/00, 1972. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
