Полімерний високовольтний ізолятор
Номер патенту: 44368
Опубліковано: 25.09.2009
Автори: Аністратов Володимир Васильович, Аністратов Олексій Володимирович, Горьковенко Владімір Ніколаєвіч, Дзюбін Андрєй Стєпановіч
Формула / Реферат
1. Полімерний високовольтний ізолятор, який включає силовий вузол, що містить склопластиковий електроізоляційний стрижень, кінці якого з'єднані з металевими закінцьовувачами, захисну оболонку з ребрами, що виконана з синтетичних каучуків і що охоплює силовий вузол, який відрізняється тим, що захисну оболонку виконано з твердих синтетичних каучуків, радіус округлення закінцьовувача R знаходиться у межах 0,2D < R < 0,5D, де D - товщина стінки закінцьовувача, верхня та нижня поверхні ребер мають конічну форму і кут α між твірною конуса та його віссю знаходиться у межах від 90° до 45°, співвідношення відстані між ребрами різного діаметра знаходиться у межах 16,5 мм < S < 21 мм, а одного діаметра - 33 мм < S1 < 50 мм, співвідношення довжини твірної лінії захисної оболонки ізолятора та довжини захисної оболонки знаходиться в межах 2-4, причому частина захисної оболонки всередині металевого закінцьовувача обтиснута та оброблена нейтральним силіконовим герметиком.
2. Полімерний високовольтний ізолятор за п. 1, який відрізняється тим, що захисну оболонку піддано вулканізації при температурі від +90 °С до +99,5 °С.
3. Полімерний високовольтний ізолятор за п. 1, який відрізняється тим, що склопластиковий електроізоляційний стрижень має границю міцності при розтяганні, стисканні та згині не менше 1300 МПа і модуль пружності при розтяганні не менше 45000 мПа.
Текст

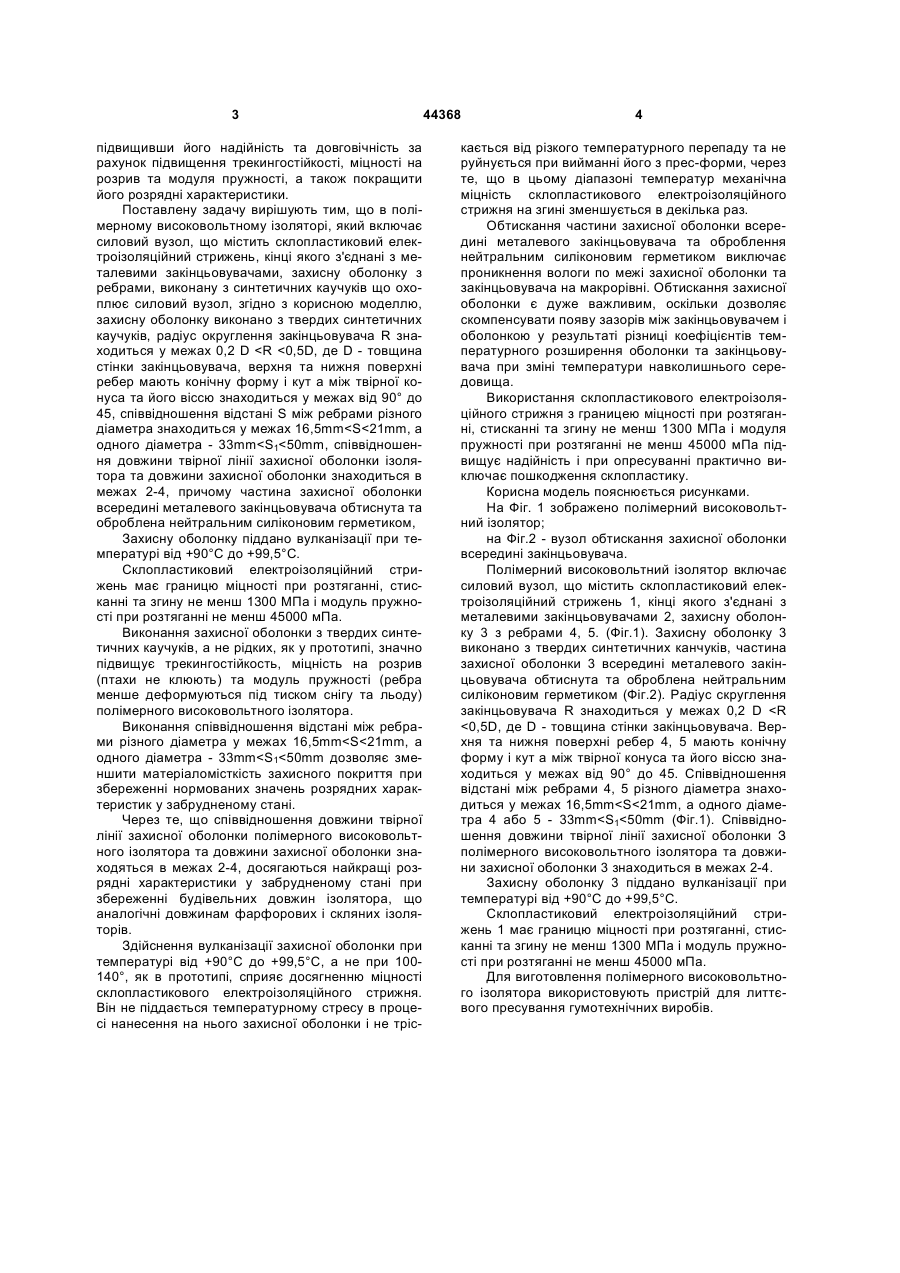

1. Полімерний високовольтний ізолятор, який включає силовий вузол, що містить склопластиковий електроізоляційний стрижень, кінці якого з'єднані з металевими закінцьовувачами, захисну оболонку з ребрами, що виконана з синтетичних каучуків і що охоплює силовий вузол, який відрізняється тим, що захисну оболонку виконано з твердих синтетичних каучуків, радіус округлення закінцьовувача R знаходиться у межах 0,2D < R < 0,5D, де D - товщина стінки закінцьовувача, верхня та нижня поверхні ребер мають конічну форму і 3 підвищивши його надійність та довговічність за рахунок підвищення трекингостійкості, міцності на розрив та модуля пружності, а також покращити його розрядні характеристики. Поставлену задачу вирішують тим, що в полімерному високовольтному ізоляторі, який включає силовий вузол, що містить склопластиковий електроізоляційний стрижень, кінці якого з'єднані з металевими закінцьовувачами, захисну оболонку з ребрами, виконану з синтетичних каучуків що охоплює силовий вузол, згідно з корисною моделлю, захисну оболонку виконано з твердих синтетичних каучуків, радіус округлення закінцьовувача R знаходиться у межах 0,2 D
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-voltage polymeric insulator
Автори англійськоюAnistratov Oleksii Volodymyrovych, Anistratov Volodymyr Vasyliovych, Horkovenko Vladimir Nikolaievich, Dziubin Andriei Stepanovich
Назва патенту російськоюПолимерный высоковольтный изолятор
Автори російськоюАнистратов Алексей Владимирович, Анистратов Владимир Васильевич, Горьковенко Владимир Николаевич, Дзюбин Андрей Степанович
МПК / Мітки
МПК: H01B 17/00
Мітки: високовольтний, полімерний, ізолятор
