Пристрій для магнітної обробки газу

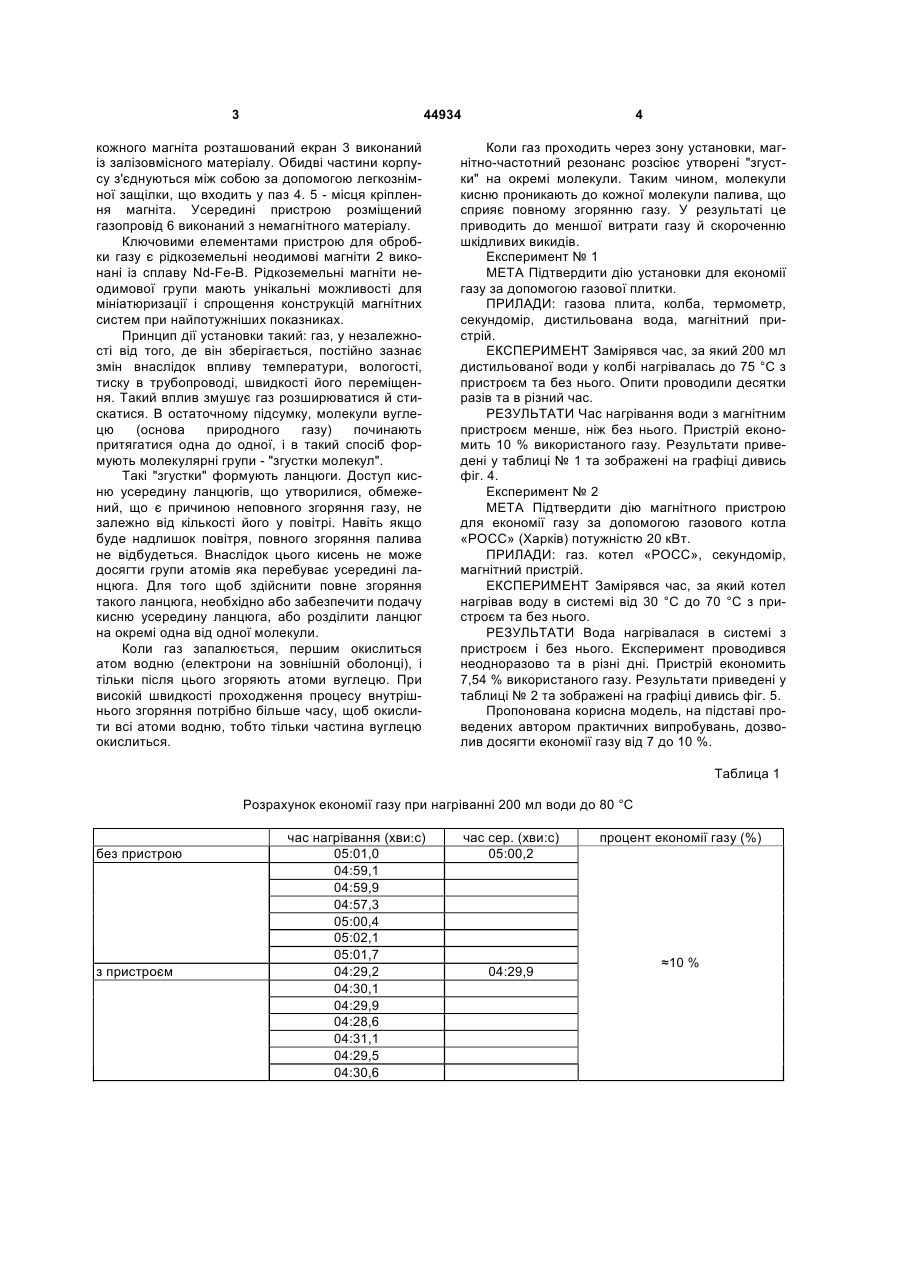

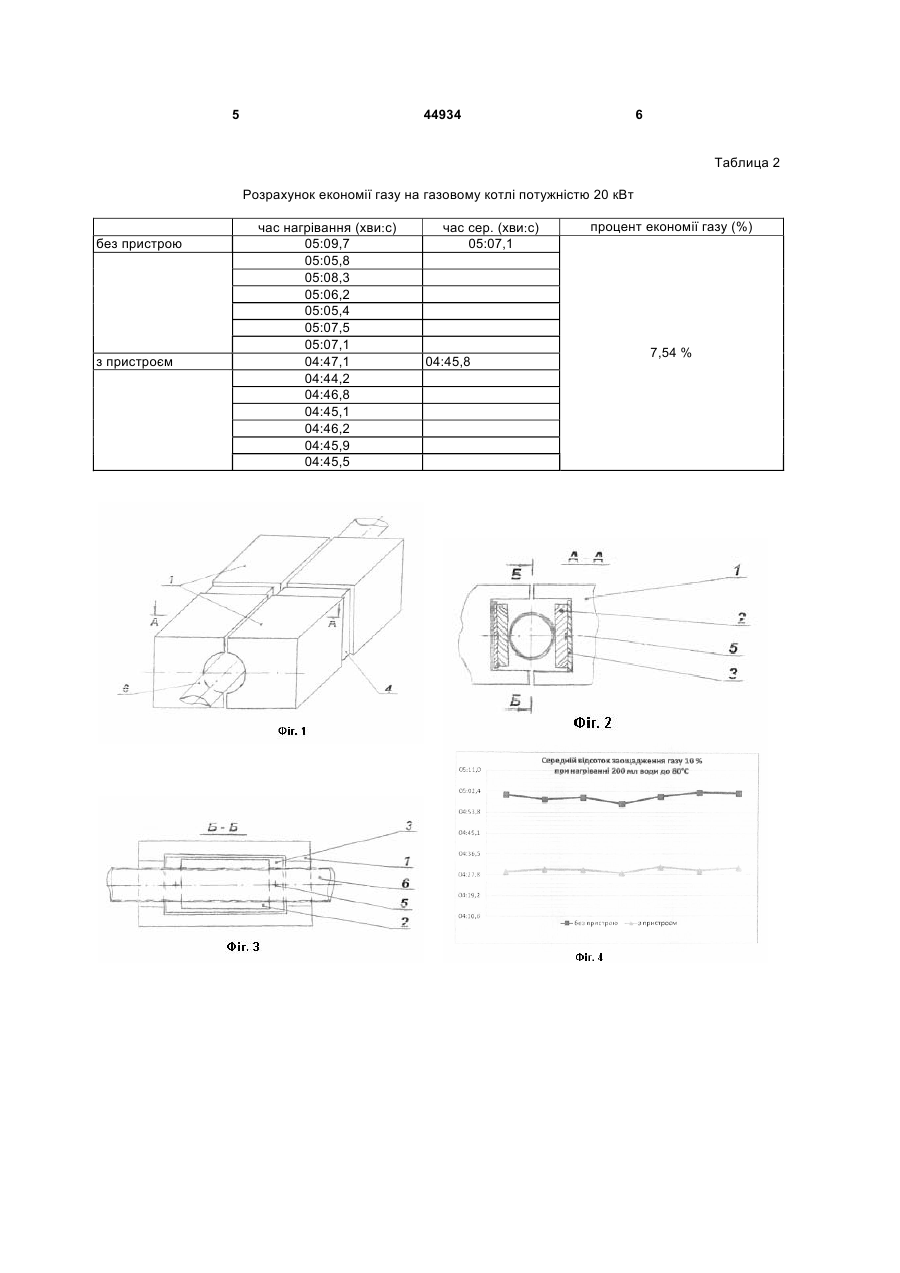

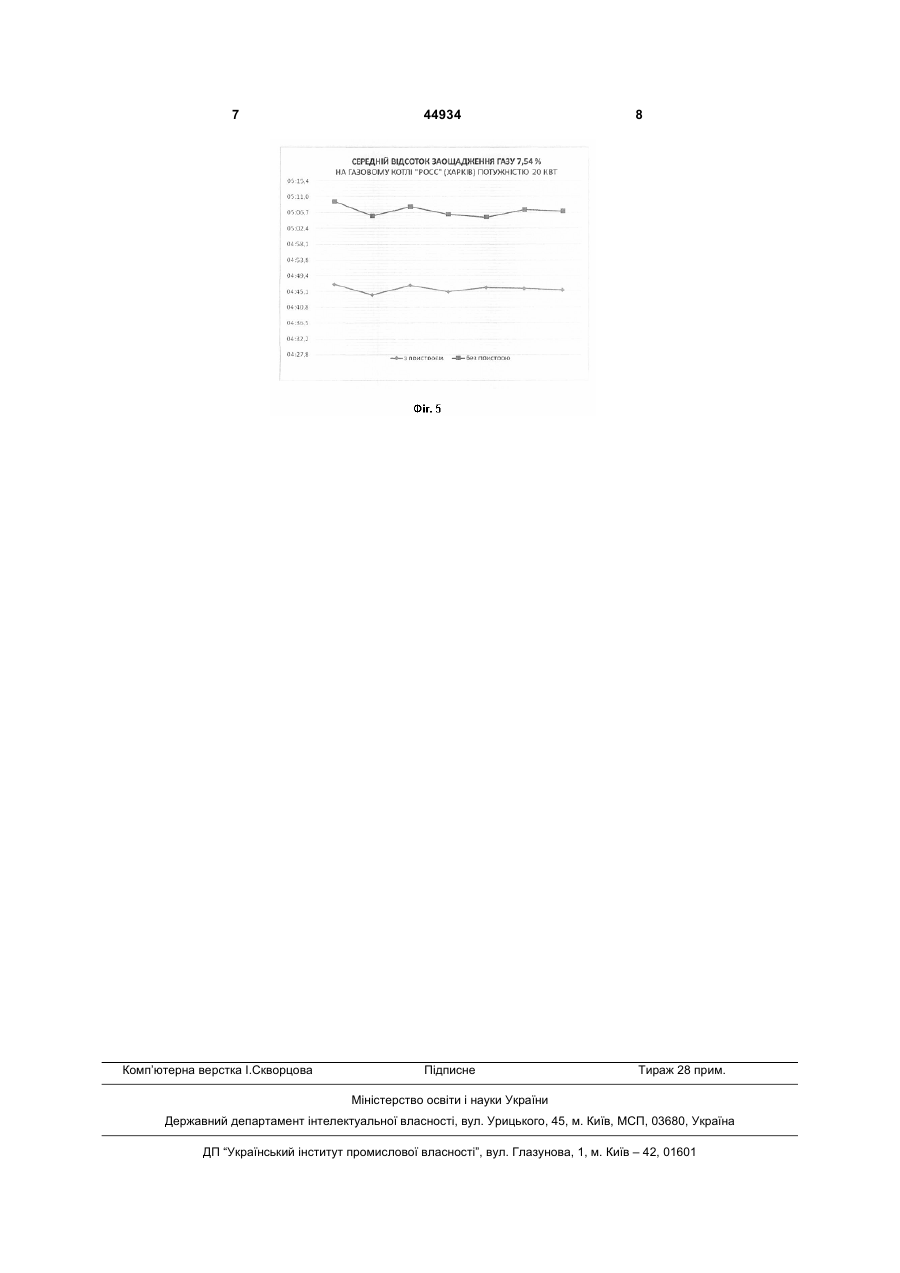

1. Пристрій для магнітної обробки газу, що містить корпус з немагнітного матеріалу з вбудованими магнітами, з виконаним отвором під газопровід, який відрізняється тим, що корпус виконаний з двох симетрично розташованих частин, виконаних з отвором, що повторює по діаметру зовнішній діаметр газопроводу, причому кожна частина корпусу містить постійний неодимовий 3 44934 кожного магніта розташований екран 3 виконаний із залізовмісного матеріалу. Обидві частини корпусу з'єднуються між собою за допомогою легкознімної защілки, що входить у паз 4. 5 - місця кріплення магніта. Усередині пристрою розміщений газопровід 6 виконаний з немагнітного матеріалу. Ключовими елементами пристрою для обробки газу є рідкоземельні неодимові магніти 2 виконані із сплаву Nd-Fe-B. Рідкоземельні магніти неодимової групи мають унікальні можливості для мініатюризації і спрощення конструкцій магнітних систем при найпотужніших показниках. Принцип дії установки такий: газ, у незалежності від того, де він зберігається, постійно зазнає змін внаслідок впливу температури, вологості, тиску в трубопроводі, швидкості його переміщення. Такий вплив змушує газ розширюватися й стискатися. В остаточному підсумку, молекули вуглецю (основа природного газу) починають притягатися одна до одної, і в такий спосіб формують молекулярні групи - "згустки молекул". Такі "згустки" формують ланцюги. Доступ кисню усередину ланцюгів, що утворилися, обмежений, що є причиною неповного згоряння газу, не залежно від кількості його у повітрі. Навіть якщо буде надлишок повітря, повного згоряння палива не відбудеться. Внаслідок цього кисень не може досягти групи атомів яка перебуває усередині ланцюга. Для того щоб здійснити повне згоряння такого ланцюга, необхідно або забезпечити подачу кисню усередину ланцюга, або розділити ланцюг на окремі одна від одної молекули. Коли газ запалюється, першим окислиться атом водню (електрони на зовнішній оболонці), і тільки після цього згоряють атоми вуглецю. При високій швидкості проходження процесу внутрішнього згоряння потрібно більше часу, щоб окислити всі атоми водню, тобто тільки частина вуглецю окислиться. 4 Коли газ проходить через зону установки, магнітно-частотний резонанс розсіює утворені "згустки" на окремі молекули. Таким чином, молекули кисню проникають до кожної молекули палива, що сприяє повному згорянню газу. У результаті це приводить до меншої витрати газу й скороченню шкідливих викидів. Експеримент № 1 МЕТА Підтвердити дію установки для економії газу за допомогою газової плитки. ПРИЛАДИ: газова плита, колба, термометр, секундомір, дистильована вода, магнітний пристрій. ЕКСПЕРИМЕНТ Замірявся час, за який 200 мл дистильованої води у колбі нагрівалась до 75 °С з пристроєм та без нього. Опити проводили десятки разів та в різний час. РЕЗУЛЬТАТИ Час нагрівання води з магнітним пристроєм менше, ніж без нього. Пристрій економить 10 % використаного газу. Результати приведені у таблиці № 1 та зображені на графіці дивись фіг. 4. Експеримент № 2 МЕТА Підтвердити дію магнітного пристрою для економії газу за допомогою газового котла «РОСС» (Харків) потужністю 20 кВт. ПРИЛАДИ: газ. котел «РОСС», секундомір, магнітний пристрій. ЕКСПЕРИМЕНТ Замірявся час, за який котел нагрівав воду в системі від 30 °С до 70 °С з пристроєм та без нього. РЕЗУЛЬТАТИ Вода нагрівалася в системі з пристроєм і без нього. Експеримент проводився неодноразово та в різні дні. Пристрій економить 7,54 % використаного газу. Результати приведені у таблиці № 2 та зображені на графіці дивись фіг. 5. Пропонована корисна модель, на підставі проведених автором практичних випробувань, дозволив досягти економії газу від 7 до 10 %. Таблица 1 Розрахунок економії газу при нагріванні 200 мл води до 80 °С без пристрою з пристроєм час нагрівання (хви:с) 05:01,0 04:59,1 04:59,9 04:57,3 05:00,4 05:02,1 05:01,7 04:29,2 04:30,1 04:29,9 04:28,6 04:31,1 04:29,5 04:30,6 час сер. (хви:с) 05:00,2 04:29,9 процент економії газу (%) ≈10 % 5 44934 6 Таблица 2 Розрахунок економії газу на газовому котлі потужністю 20 кВт без пристрою з пристроєм час нагрівання (хви:с) 05:09,7 05:05,8 05:08,3 05:06,2 05:05,4 05:07,5 05:07,1 04:47,1 04:44,2 04:46,8 04:45,1 04:46,2 04:45,9 04:45,5 час сер. (хви:с) 05:07,1 04:45,8 процент економії газу (%) 7,54 % 7 Комп’ютерна верстка І.Скворцова 44934 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
