Пристрій для магнітної обробки води

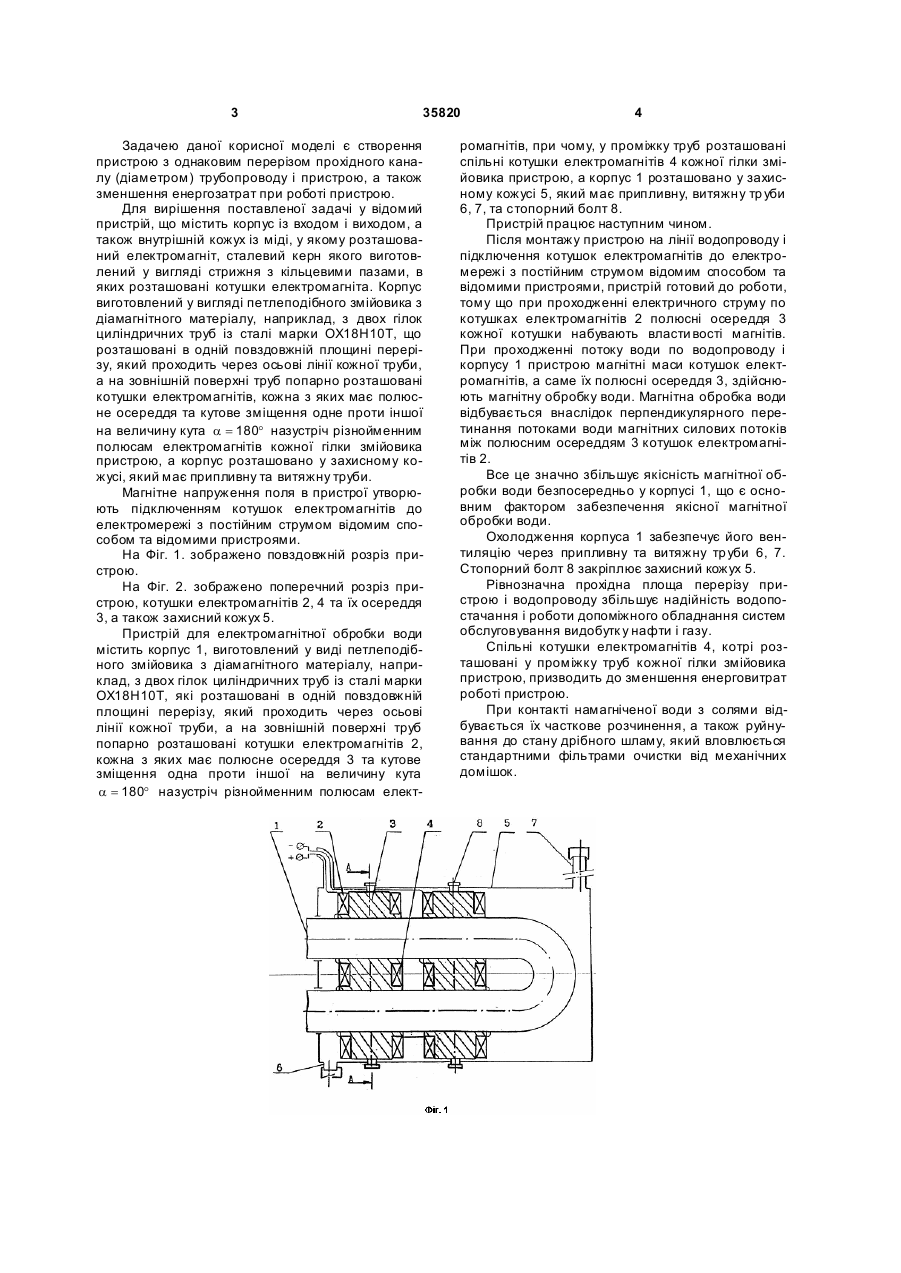

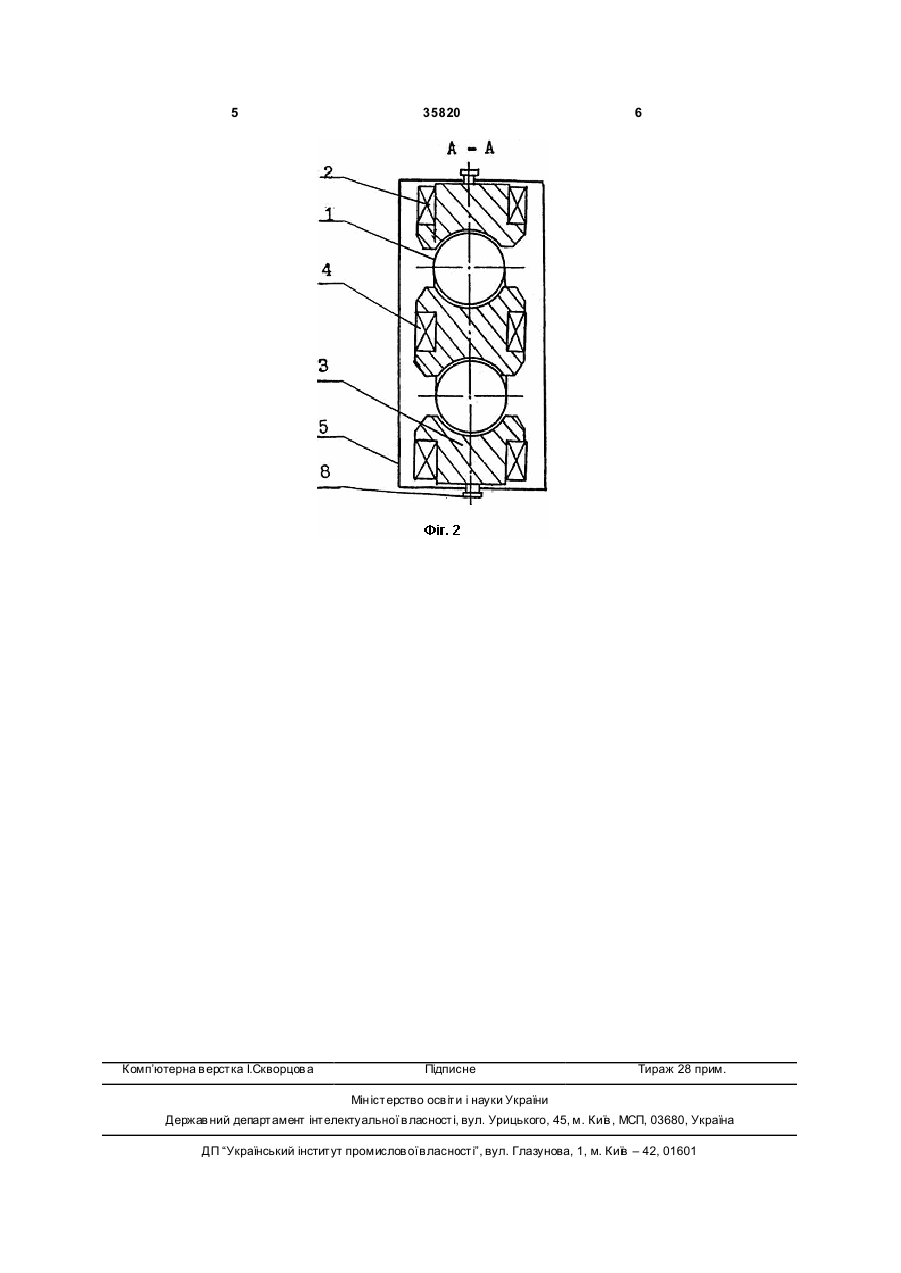

Пристрій для електромагнітної обробки води, що містить корпус із входом і виходом, а також 3 35820 Задачею даної корисної моделі є створення пристрою з однаковим перерізом прохідного каналу (діаметром) трубопроводу і пристрою, а також зменшення енергозатрат при роботі пристрою. Для вирішення поставленої задачі у відомий пристрій, що містить корпус із входом і виходом, а також внутрішній кожух із міді, у якому розташований електромагніт, сталевий керн якого виготовлений у вигляді стрижня з кільцевими пазами, в яких розташовані котушки електромагніта. Корпус виготовлений у вигляді петлеподібного змійовика з діамагнітного матеріалу, наприклад, з двох гілок циліндричних труб із сталі марки ОХ18Н10Т, що розташовані в одній повздовжній площині перерізу, який проходить через осьові лінії кожної труби, а на зовнішній поверхні труб попарно розташовані котушки електромагнітів, кожна з яких має полюсне осереддя та кутове зміщення одне проти іншої на величину кута a = 180° назустріч різнойменним полюсам електромагнітів кожної гілки змійовика пристрою, а корпус розташовано у захисному кожусі, який має припливну та витяжну труби. Магнітне напруження поля в пристрої утворюють підключенням котушок електромагнітів до електромережі з постійним струмом відомим способом та відомими пристроями. На Фіг. 1. зображено повздовжній розріз пристрою. На Фіг. 2. зображено поперечний розріз пристрою, котушки електромагнітів 2, 4 та їх осереддя 3, а також захисний кожух 5. Пристрій для електромагнітної обробки води містить корпус 1, виготовлений у виді петлеподібного змійовика з діамагнітного матеріалу, наприклад, з двох гілок циліндричних труб із сталі марки ОХ18Н10Т, які розташовані в одній повздовжній площині перерізу, який проходить через осьові лінії кожної труби, а на зовнішній поверхні труб попарно розташовані котушки електромагнітів 2, кожна з яких має полюсне осереддя 3 та кутове зміщення одна проти іншої на величину кута a = 180° назустріч різнойменним полюсам елект 4 ромагнітів, при чому, у проміжку труб розташовані спільні котушки електромагнітів 4 кожної гілки змійовика пристрою, а корпус 1 розташовано у захисному кожусі 5, який має припливну, витяжну тр уби 6, 7, та стопорний болт 8. Пристрій працює наступним чином. Після монтажу пристрою на лінії водопроводу і підключення котушок електромагнітів до електромережі з постійним струмом відомим способом та відомими пристроями, пристрій готовий до роботи, тому що при проходженні електричного струму по котушках електромагнітів 2 полюсні осереддя 3 кожної котушки набувають власти вості магнітів. При проходженні потоку води по водопроводу і корпусу 1 пристрою магнітні маси котушок електромагнітів, а саме їх полюсні осереддя 3, здійснюють магнітну обробку води. Магнітна обробка води відбувається внаслідок перпендикулярного перетинання потоками води магнітних силових потоків між полюсним осереддям 3 котушок електромагнітів 2. Все це значно збільшує якісність магнітної обробки води безпосередньо у корпусі 1, що є основним фактором забезпечення якісної магнітної обробки води. Охолодження корпуса 1 забезпечує його вентиляцію через припливну та витяжну тр уби 6, 7. Стопорний болт 8 закріплює захисний кожух 5. Рівнозначна прохідна площа перерізу пристрою і водопроводу збільшує надійність водопостачання і роботи допоміжного обладнання систем обслуговування видобутк у нафти і газу. Спільні котушки електромагнітів 4, котрі розташовані у проміжку труб кожної гілки змійовика пристрою, призводить до зменшення енерговитрат роботі пристрою. При контакті намагніченої води з солями відбувається їх часткове розчинення, а також руйнування до стану дрібного шламу, який вловлюється стандартними фільтрами очистки від механічних домішок. 5 Комп’ютерна в ерстка І.Скворцов а 35820 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
