Покриття

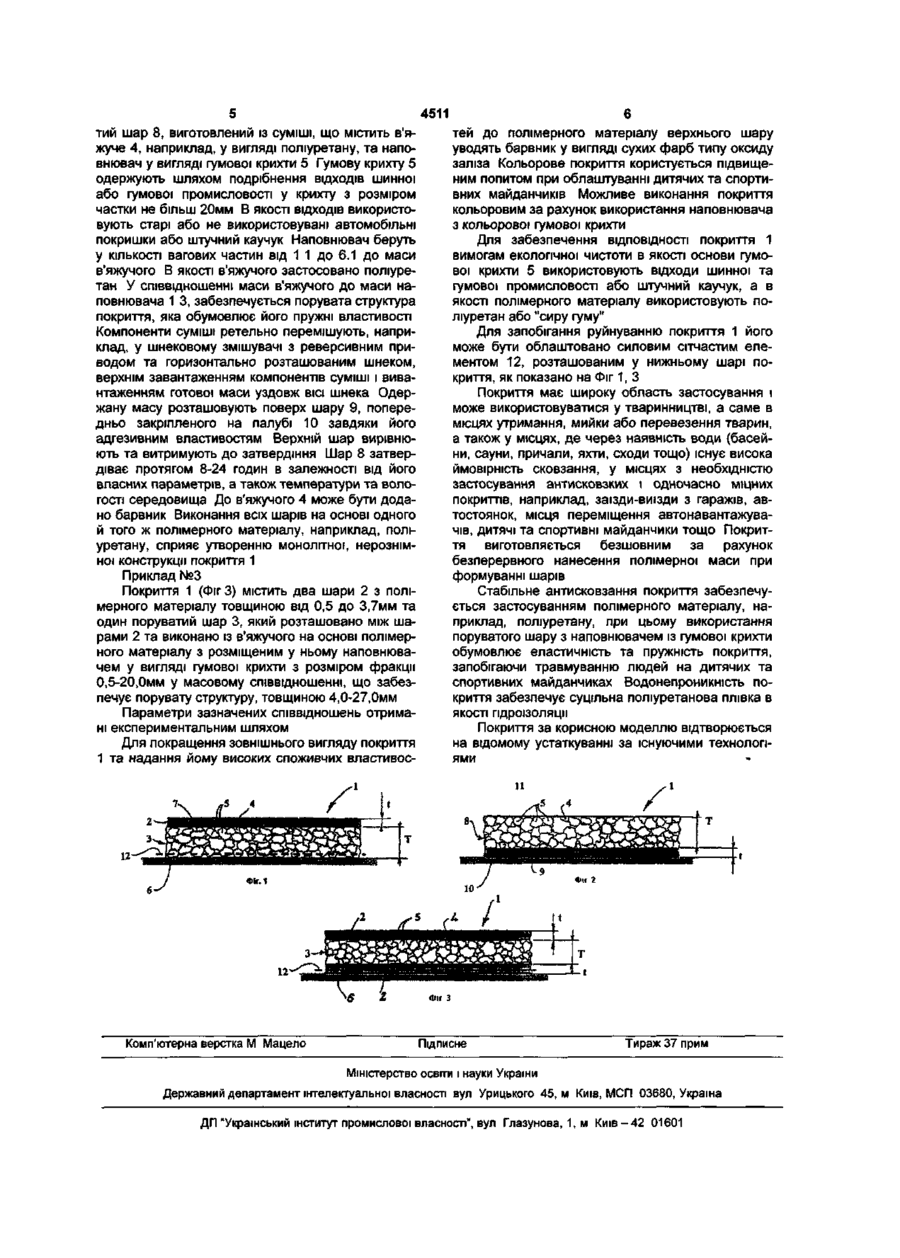

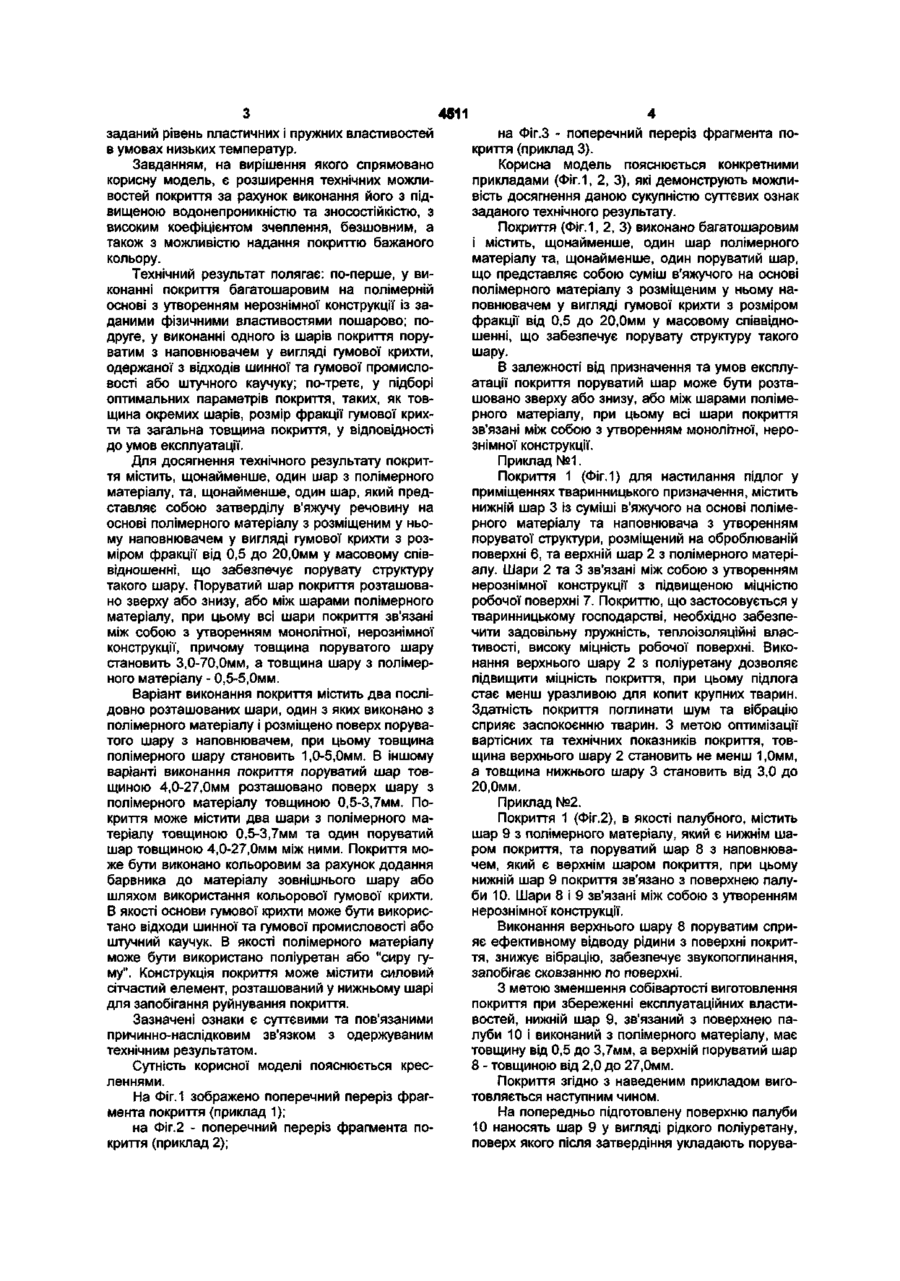

1. Покриття, що має багатошарову конструкцію, виконане на основі в'яжучого у вигляді полімерного матеріалу з використанням наповнювача, яке відрізняється тим, що воно містить щонайменше один шар полімерного матеріалу та щонайменше один шар, який являє собою затверділе в'яжуче на основі полімерного матеріалу, з розміщеним у ньому наповнювачем у вигляді гумової крихти з розміром фракції від 0,5 до 20,0 мм у масовому співвідношенні компонентів, що забезпечує його порувату структуру, при цьому шар з поруватою структурою розташовано зверху або знизу, або між шарами з полімерного матеріалу, причому всі шари покриття зв'язано між собою з можливістю утворення монолітної, нерознімної конструкції, при товщині поруватого шару від 3,0 до 70,0 мм та товщині полімерного шару від 0,5 до 5,0 мм. 2. Покриття за п. 1, яке відрізняється тим, що шар покриття, виконаний з полімерного матеріалу, розташовано поверх поруватого шару з наповнювачем, при цьому верхній шар з полімерного матеріалу має товщину 1,0-5,0 мм. 3. Покриття за п. 1, яке відрізняється тим, що поруватий шар з наповнювачем товщиною 4,0-27,0 мм розташовано поверх шару з полімерного матеріалу товщиною 0,5-3,7 мм. 4. Покриття за п. 1, яке відрізняється тим, що воно містить два шари з полімерного матеріалу товщиною 0,5-3,7 мм та один поруватий шар товщиною 4,0-27,0 мм між ними. 5. Покриття за п. 1, яке відрізняється тим, що верхній шар покриття виконано кольоровим шляхом додання барвника або шляхом використання гумової крихти з кольорового матеріалу. 6. Покриття за п. 1, яке відрізняється тим, що як гумову крихту використано відходи шинної і гумової промисловості або штучний каучук. 7. Покриття за п. 1, яке відрізняється тим, що як полімерний матеріал використовують поліуретан або "сиру гуму". 8. Покриття за п. 1, яке відрізняється тим, що його облаштовано силовим сітчастим елементом, розташованим у нижньому шарі покриття. Корисна модель стосується конструкцій покриттів, призначених для використання переважно на спортивних та дитячих майданчиках і виготовлених із застосуванням екологічно чистих продуктів переробки відходів шинної та гумової промисловості. З рівня техніки відомо дерев'яні покриття для дитячих та спортивних майданчиків з розміткою на поверхні, виконаною відповідно до правил певної гри. Відома також конструкція поруватого покриття, виготовленого за способом [RU №2034808 С1, Е01С13/00, опубл. 10.05.1995], згідно з яким готують пластичну масу на основі в'яжучого у вигляді полімерного матеріалу та наповнювача у вигляді гумової крихти, додатково вводять бітум, волокнистий наповнювач, антисептик, перемішують компоненти у змішувачі. Одержану масу укладають рівним шаром на підготовлену поверхню. При виготовленні даного покриття застосовують процес нагрівання до 160-180°С. Відоме рішення є найбільш близьким до запропонованого за технічною сутністю та одержуваним результатом. Недоліком відомого рішення є обмежені технічні можливості, зокрема, незадовільні міцність поверхневого шару на стирання, водостійкість та антисковзання при використанні його на спортивних та дитячих майданчиках, а також у місцях з підвищеною вологістю середовища: саунах, басейнах тощо. Крім того, відоме покриття втрачає 4511 заданий рівень пластичних і пружних властивостей в умовах низьких температур. Завданням, на вирішення якого спрямовано корисну модель, є розширення технічних можливостей покриття за рахунок виконання його з підвищеною водонепроникністю та зносостійкістю, з високим коефіцієнтом зчеплення, безшовним, а також з можливістю надання покриттю бажаного кольору. Технічний результат полягає: по-перше, у виконанні покриття багатошаровим на полімерній основі з утворенням нерознімної конструкції із заданими фізичними властивостями пошарово; подруге, у виконанні одного із шарів покриття поруватим з наповнювачем у вигляді гумової крихти, одержаної з відходів шинної та гумової промисловості або штучного каучуку; по-третє, у підборі оптимальних параметрів покриття, таких, як товщина окремих шарів, розмір фракції гумової крихти та загальна товщина покриття, у відповідності до умов експлуатації. Для досягнення технічного результату покриття містить, щонайменше, один шар з полімерного матеріалу, та, щонайменше, один шар, який представляє собою затверділу в'яжучу речовину на основі полімерного матеріалу з розміщеним у ньому наповнювачем у вигляді гумової крихти з розміром фракції від 0,5 до 20,0мм у масовому співвідношенні, що забезпечує порувату структуру такого шару. Поруватий шар покриття розташовано зверху або знизу, або між шарами полімерного матеріалу, при цьому всі шари покриття зв'язані між собою з утворенням монолітної, нерознімної конструкції, причому товщина поруватого шару становить 3,0-70,0мм, а товщина шару з полімерного матеріалу - 0,5-5,0мм. Варіант виконання покриття містить два послідовно розташованих шари, один з яких виконано з полімерного матеріалу і розміщено поверх поруватого шару з наповнювачем, при цьому товщина полімерного шару становить 1,0-5,0мм. В іншому варіанті виконання покриття поруватий шар товщиною 4,0-27,0мм розташовано поверх шару з полімерного матеріалу товщиною 0,5-3,7мм. Покриття може містити два шари з полімерного матеріалу товщиною 0,5-3,7мм та один поруватий шар товщиною 4,0-27,0мм між ними. Покриття може бути виконано кольоровим за рахунок додання барвника до матеріалу зовнішнього шару або шляхом використання кольорової гумової крихти. В якості основи гумової крихти може бути використано відходи шинної та гумової промисловості або штучний каучук. В якості полімерного матеріалу може бути використано поліуретан або "сиру гуму". Конструкція покриття може містити силовий сітчастий елемент, розташований у нижньому шарі для запобігання руйнування покриття. Зазначені ознаки є суттєвими та пов'язаними причинно-наслідковим зв'язком з одержуваним технічним результатом. Сутність корисної моделі пояснюється кресленнями. На Фіг.1 зображено поперечний переріз фрагмента покриття (приклад 1); на Фіг.2 - поперечний переріз фрагмента покриття (приклад 2); на Фіг.З - поперечний переріз фрагмента покриття (приклад 3). Корисна модель пояснюється конкретними прикладами (Фіг.1, 2, 3), які демонструють можливість досягнення даною сукупністю суттєвих ознак заданого технічного результату. Покриття (Фіг.1, 2, 3) виконано багатошаровим і містить, щонайменше, один шар полімерного матеріалу та, щонайменше, один поруватий шар, що представляє собою суміш в'яжучого на основі полімерного матеріалу з розміщеним у ньому наповнювачем у вигляді гумової крихти з розміром фракції від 0,5 до 20,0мм у масовому співвідношенні, що забезпечує порувату структуру такого шару. В залежності від призначення та умов експлуатації покриття поруватий шар може бути розташовано зверху або знизу, або між шарами полімерного матеріалу, при цьому всі шари покриття зв'язані між собою з утворенням монолітної, нерознімної конструкції. Приклад №1. Покриття 1 (Фіг.1) для настилання підлог у приміщеннях тваринницького призначення, містить нижній шар 3 із суміші в'яжучого на основі полімерного матеріалу та наповнювача з утворенням поруватої структури, розміщений на оброблюваній поверхні 6, та верхній шар 2 з полімерного матеріалу. Шари 2 та 3 зв'язані між собою з утворенням нерознімної конструкції з підвищеною міцністю робочої поверхні 7. Покриттю, що застосовується у тваринницькому господарстві, необхідно забезпечити задовільну пружність, теплоізоляційні властивості, високу міцність робочої поверхні. Виконання верхнього шару 2 з поліуретану дозволяє підвищити міцність покриття, при цьому підлога стає менш уразливою для копит крупних тварин. Здатність покриття поглинати шум та вібрацію сприяє заспокоєнню тварин. З метою оптимізації вартісних та технічних показників покриття, товщина верхнього шару 2 становить не менш 1,0мм, а товщина нижнього шару 3 становить від 3,0 до 20,0мм. Приклад №2. Покриття 1 (Фіг.2), в якості палубного, містить шар 9 з полімерного матеріалу, який є нижнім шаром покриття, та поруватий шар 8 з наповнювачем, який є верхнім шаром покриття, при цьому нижній шар 9 покриття зв'язано з поверхнею палуби 10. Шари 8 і 9 зв'язані між собою з утворенням нерознімної конструкції. Виконання верхнього шару 8 поруватим сприяє ефективному відводу рідини з поверхні покриття, знижує вібрацію, забезпечує звукопоглинання, запобігає сковзанню по поверхні. З метою зменшення собівартості виготовлення покриття при збереженні експлуатаційних властивостей, нижній шар 9, зв'язаний з поверхнею палуби 10 і виконаний з полімерного матеріалу, має товщину від 0,5 до 3,7мм, а верхній поруватий шар 8 - товщиною від 2,0 до 27,0мм. Покриття згідно з наведеним прикладом виготовляється наступним чином. На попередньо підготовлену поверхню палуби 10 наносять шар 9 у вигляді рідкого поліуретану, поверх якого після затвердіння укладають порува 4511 тий шар 8, виготовлений із суміші, що містить в'яжуче 4, наприклад, у вигляді поліуретану, та наповнювач у вигляді гумової крихти 5 Гумову крихту 5 одержують шляхом подрібнення ВІДХОДІВ шинної або гумової промисловості у крихту з розміром частки не більш 20мм В якості ВІДХОДІВ використовують старі або не використовувані автомобільні покришки або штучний каучук Наповнювач беруть у КІЛЬКОСТІ вагових частин від 1 1 до 6.1 до маси в'яжучого В якості в'яжучого застосовано поліуретан У співвідношенні маси в'яжучого до маси наповнювача 1 3, забезпечується порувата структура покриття, яка обумовлює його пружні властивості Компоненти суміші ретельно перемішують, наприклад, у шнековому змішувачі з реверсивним приводом та горизонтально розташованим шнеком, верхнім завантаженням компонентів суміші і вивантаженням готової маси уздовж ВІСІ шнека Одержану масу розташовують поверх шару 9, попередньо закріпленого на палубі 10 завдяки його адгезивним властивостям Верхній шар вирівнюють та витримують до затвердіння Шар 8 затвердіває протягом 8-24 годин в залежності від його власних параметрів, а також температури та вологості середовища До в'яжучого 4 може бути додано барвник Виконання всіх шарів на основі одного й того ж полімерного матеріалу, наприклад, поліуретану, сприяє утворенню монолітної, нерознімноі конструкції покриття 1 Приклад №3 Покриття 1 (Фіг 3) містить два шари 2 з полімерного матеріалу товщиною від 0,5 до 3,7мм та один поруватий шар 3, який розташовано між шарами 2 та виконано із в'яжучого на основі полімерного матеріалу з розміщеним у ньому наповнювачем у вигляді гумової крихти з розміром фракції 0,5-20,0мм у масовому співвідношенні, що забезпечує порувату структуру, товщиною 4,0-27,0мм Параметри зазначених співвідношень отримані експериментальним шляхом Для покращення зовнішнього вигляду покриття 1 та надання йому високих споживчих властивос N t •5 4 тей до полімерного матеріалу верхнього шару уводять барвник у вигляді сухих фарб типу оксиду заліза Кольорове покриття користується підвищеним попитом при облаштуванні дитячих та спортивних майданчиків Можливе виконання покриття кольоровим за рахунок використання наповнювача з кольорової гумової крихти Для забезпечення ВІДПОВІДНОСТІ покриття 1 вимогам екологічної чистоти в якості основи гумової крихти 5 використовують відходи шинної та гумової промисловості або штучний каучук, а в якості полімерного матеріалу використовують поліуретан або "сиру гуму" Для запобігання руйнуванню покриття 1 його може бути облаштовано силовим сітчастим елементом 12, розташованим у нижньому шарі покриття, як показано на Фіг 1, З Покриття має широку область застосування і може використовуватися у тваринництві, а саме в місцях утримання, мийки або перевезення тварин, а також у місцях, де через наявність води (басейни, сауни, причали, яхти, сходи тощо) існує висока ймовірність сковзання, у місцях з необхідністю застосування антисковзких і одночасно міцних покриттів, наприклад, заїзди-виїзди з гаражів, автостоянок, місця переміщення автонавантажувачів, дитячі та спортивні майданчики тощо Покриття виготовляється безшовним за рахунок безперервного нанесення полімерної маси при формуванні шарів Стабільне антисковзання покриття забезпечується застосуванням полімерного матеріалу, наприклад, поліуретану, при цьому використання поруватого шару з наповнювачем із гумової крихти обумовлює еластичність та пружність покриття, запобігаючи травмуванню людей на дитячих та спортивних майданчиках Водонепроникність покриття забезпечує суцільна поліуретанова плівка в якості гідроізоляції Покриття за корисною моделлю відтворюється на відомому устаткуванні за існуючими технологіями Ґ Фіг З Комп'ютерна верстка М Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 01601
