Регенеративний патрон ізолюючого дихального апарата

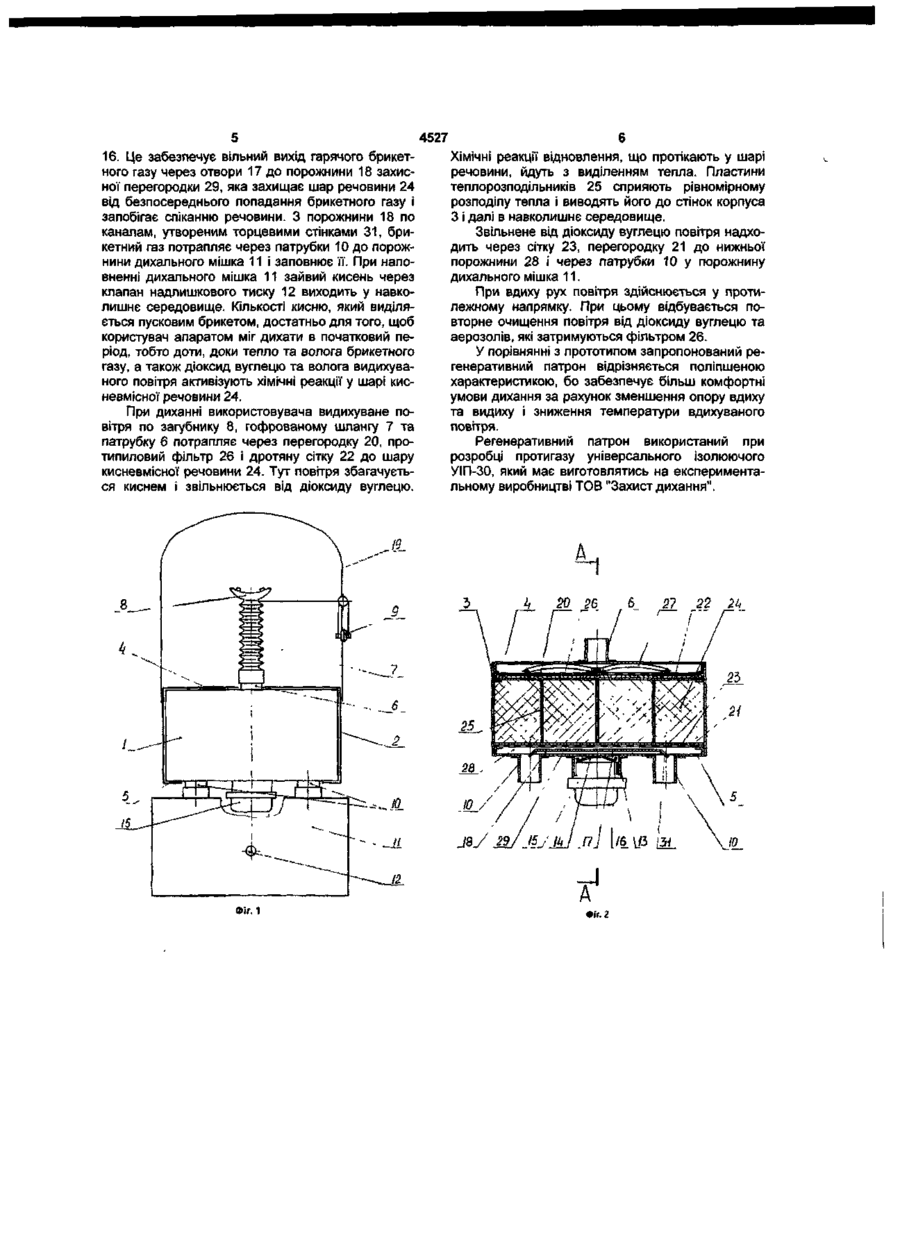

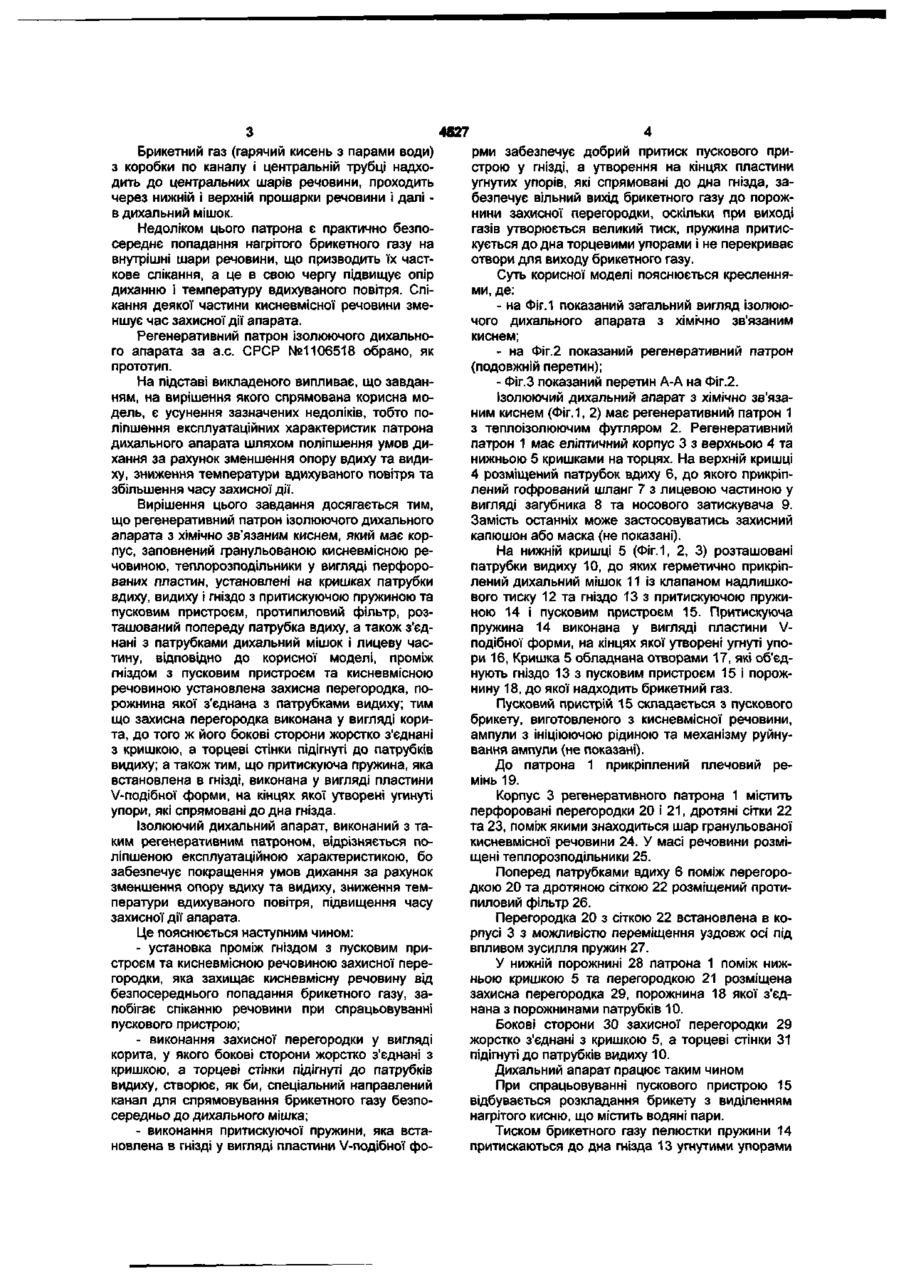

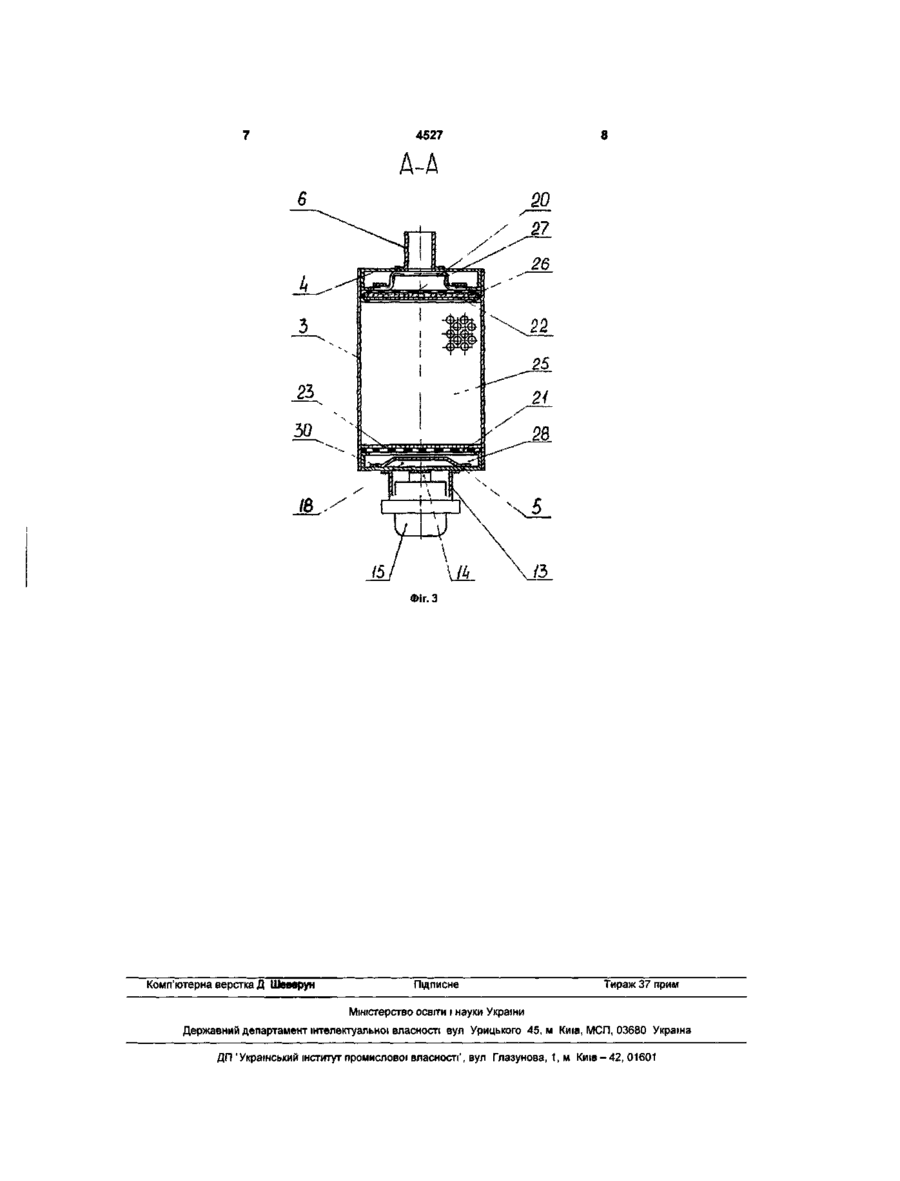

1 Регенеративний патрон ізолюючого дихального апарата, що має корпус, який заповнений гранульованою кисневмісною речовиною, теплорозподільники у вигляді перфорованих пластин, установлені на кришках патрубки вдиху, видиху і гніздо з притискною пружиною та пусковим пристроєм, протипиловий фільтр, розташований попереду патрубка вдиху, а також з'єднані з патруб ками дихальний мішок і лицеву частину, який відрізняється тим, що між гніздом з пусковим пристроєм та кисневмісною речовиною установлена захисна перегородка, порожнина якої з'єднана з патрубками видиху 2 Регенеративний патрон ізолюючого дихального апарата за п 1, який відрізняється тим, що захисна перегородка виконана у вигляді корита, до того ж його бокові сторони жорстко з'єднані з кришкою, а торцеві стінки підігнуті до патрубків видиху 3 Регенеративний патрон ізолюючого дихального апарата за пп 1, 2, який відрізняється тим, що притискна пружина, яка встановлена в ГНІЗДІ, виконана у вигляді пластини V-подібноі форми, на кінцях якої утворені угнуті упори, які спрямовані до дна гнізда Корисна модель належить до пристроїв дихальних апаратів із ХІМІЧНО зв'язаним киснем, зокрема, до ізолюючих саморятівників, які застосовуються у гірничодобувній промисловості для захисту органів дихання в несприятливих умовах і може бути використаний також у ХІМІЧНІЙ та інших галузях промисловості та об'єктах комунального господарства, де потрібен захист органів дихання людини Відомий регенеративний патрон ізолюючого дихального апарата з ХІМІЧНО зв'язаним киснем (АС СРСР №1169673 А62В19/00, А62В7/08, 1983), який має корпус з патрубками для приєднання дихального мішка та гофрованого шлангу з загубником, перфоровані перегородки, які розміщені у внутрішній обичайці корпусу, теплорозподільник, пусковий пристрій у вигляді кисневмісного брикету, ампули з ІНІЦІЮЮЧОЮ рідиною та ударного механізму При розкриванні дихального апарата спрацьовує пусковий пристрій Ініціююча рідина із зруйнованої ампули попадає на кисневмісний брикет, який виділяє кисень, пари води і велику КІЛЬКІСТЬ тепла Підігрітий кисень з парами води надходить через перфоровану перегородку до шару речови ни, і далі, по каналах між обичайкою і корпусом - в дихальний мішок Недоліком цього патрона є, спікання верхнього прошарку речовини, на який попадає брикетний газ, що утворює підвищений опір диханню, підвищує температуру вдихуваного повітря і, таким чином, негативно впливає на фізіологічний стан людини Найбільш близьким до корисної моделі є регенеративний патрон ізолюючого дихального апарата (АС СРСР №1106518, А62В19/02, А62В7/08, 1983), який має корпус з патрубками вдиху та видиху, фільтр, установлену із зазором щодо стінок корпуса внутрішню обичайку з гранульованою кисневмісною речовиною, яка розподілена горизонтальними перфорованими перегородками на прошарки, у яких, розміщені теплорозподільники Центральна частина внутрішньої обичайки має розподільну камеру, яка утворена перфорованими перегородками та зв'язана з патрубком вдиху центральною трубкою, що проходить через розташований над нею шар речовини На кришці корпуса розміщені пусковий пристрій з пусковим брикетом і коробкою, які сполучаються за допомогою центральної трубки з розподільною камерою СЧ Ю 4527 Брикетний газ (гарячий кисень з парами води) з коробки по каналу і центральній трубці надходить до центральних шарів речовини, проходить через нижній і верхній прошарки речовини і далі в дихальний мішок. Недоліком цього патрона є практично безпосереднє попадання нагрітого брикетного газу на внутрішні шари речовини, що призводить їх часткове спікання, а це в свою чергу підвищує опір диханню і температуру вдихуваного повітря. Спікання деякої частини кисневмісної речовини зменшує час захисної дії апарата. Регенеративний патрон ізолюючого дихального апарата за а.с. СРСР №1106518 обрано, як прототип. На підставі викладеного випливає, що завданням, на вирішення якого спрямована корисна модель, є усунення зазначених недоліків, тобто поліпшення експлуатаційних характеристик патрона дихального апарата шляхом поліпшення умов дихання за рахунок зменшення опору вдиху та видиху, зниження температури вдихуваного повітря та збільшення часу захисної дії. Вирішення цього завдання досягається тим, що регенеративний патрон ізолюючого дихального апарата з хімічно зв'язаним киснем, який має корпус, заповнений гранульованою кисневмісною речовиною, теплорозподільники у вигляді перфорованих пластин, установлені на кришках патрубки вдиху, видиху і гніздо з притискуючою пружиною та пусковим пристроєм, протипиловий фільтр, розташований попереду патрубка вдиху, а також з'єднані з патрубками дихальний мішок і лицеву частину, відповідно до корисної моделі, проміж гніздом з пусковим пристроєм та кисневмісною речовиною установлена захисна перегородка, порожнина якої з'єднана з патрубками видиху; тим що захисна перегородка виконана у вигляді корита, до того ж його бокові сторони жорстко з'єднані з кришкою, а торцеві стінки підігнуті до патрубків видиху; а також тим, що притискуюча пружина, яка встановлена в гнізді, виконана у вигляді пластини V-подібної форми, на кінцях якої утворені угинуті упори, які спрямовані до дна гнізда. Ізолюючий дихальний апарат, виконаний з таким регенеративним патроном, відрізняється поліпшеною експлуатаційною характеристикою, бо забезпечує покращення умов дихання за рахунок зменшення опору вдиху та видиху, зниження температури вдихуваного повітря, підвищення часу захисної дії апарата. Це пояснюється наступним чином: - установка проміж гніздом з пусковим пристроєм та кисневмісною речовиною захисної перегородки, яка захищає кисневмісну речовину від безпосереднього попадання брикетного газу, запобігає спіканню речовини при спрацьовуванні пускового пристрою; - виконання захисної перегородки у вигляді корита, у якого бокові сторони жорстко з'єднані з кришкою, а торцеві стінки підігнуті до патрубків видиху, створює, як би, спеціальний направлений канал для спрямовування брикетного газу безпосередньо до дихального мішка; - виконання притискуючої пружини, яка встановлена в гнізді у вигляді пластини V-подібної фо рми забезпечує добрий притиск пускового пристрою у гнізді, а утворення на кінцях пластини угнутих упорів, які спрямовані до дна гнізда, забезпечує вільний вихід брикетного газу до порожнини захисної перегородки, оскільки при виході газів утворюється великий тиск, пружина притискується до дна торцевими упорами і не перекриває отвори для виходу брикетного газу. Суть корисної моделі пояснюється кресленнями, де: - на Фіг.1 показаний загальний вигляд ізолюючого дихального апарата з хімічно зв'язаним киснем; - на Фіг.2 показаний регенеративний патрон (подовжній перетин); - Фіг.З показаний перетин А-А на Фіг.2. Ізолюючий дихальний апарат з хімічно зв'язаним киснем (Фіг.1, 2) має регенеративний патрон 1 3 теплоізолюючим футляром 2. Регенеративний патрон 1 має еліптичний корпус 3 з верхньою 4 та нижньою 5 кришками на торцях. На верхній кришці 4 розміщений патрубок вдиху 6, до якого прикріплений гофрований шланг 7 з лицевою частиною у вигляді загубника 8 та носового затискувача 9. Замість останніх може застосовуватись захисний капюшон або маска (не показані). На нижній кришці 5 (Фіг.1, 2, 3) розташовані патрубки видиху 10, до яких герметично прикріплений дихальний мішок 11 із клапаном надлишкового тиску 12 та гніздо 13 з притискуючою пружиною 14 і пусковим пристроєм 15. Притискуюча пружина 14 виконана у вигляді пластини Vподібної форми, на кінцях якої утворені угнуті упори 16, Кришка 5 обладнана отворами 17, які об'єднують гніздо 13 з пусковим пристроєм 15 і порожнину 18, до якої надходить брикетний газ. Пусковий пристрій 15 складається з пускового брикету, виготовленого з кисневмісної речовини, ампули з ініціюючою рідиною та механізму руйнування ампули (не показані). До патрона 1 прикріплений плечовий ремінь 19. Корпус 3 регенеративного патрона 1 містить перфоровані перегородки 20 і 21, дротяні сітки 22 та 23, поміж якими знаходиться шар гранульованої кисневмісної речовини 24. У масі речовини розміщені теплорозподільники 25. Поперед патрубками вдиху 6 поміж перегородкою 20 та дротяною сіткою 22 розміщений протипиловий фільтр 26. Перегородка 20 з сіткою 22 встановлена в корпусі 3 з можливістю переміщення уздовж осі під впливом зусилля пружин 27. У нижній порожнині 28 патрона 1 поміж нижньою кришкою 5 та перегородкою 21 розміщена захисна перегородка 29, порожнина 18 якої з'єднана з порожнинами патрубків 10. Бокові сторони ЗО захисної перегородки 29 жорстко з'єднані з кришкою 5, а торцеві стінки 31 підігнуті до патрубків видиху 10. Дихальний апарат працює таким чином При спрацьовуванні пускового пристрою 15 відбувається розкладання брикету з виділенням нагрітого кисню, що містить водяні пари. Тиском брикетного газу пелюстки пружини 14 притискаються до дна гнізда 13 угнутими упорами 4527 16. Це забезпечує вільний вихід гарячого брикетного газу через отвори 17 до порожнини 18 захисної перегородки 29, яка захищає шар речовини 24 від безпосереднього попадання брикетного газу і запобігає спіканню речовини. З порожнини 18 по каналам, утвореним торцевими стінками 31, брикетний газ потрапляє через патрубки 10 до порожнини дихального мішка 11 і заповнює її. При наповненні дихального мішка 11 зайвий кисень через клапан надлишкового тиску 12 виходить у навколишнє середовище. Кількості кисню, який виділяється пусковим брикетом, достатньо для того, щоб користувач апаратом міг дихати в початковий період, тобто доти, доки тепло та волога брикетного газу, а також діоксид вуглецю та волога видихуваного повітря активізують хімічні реакції у шарі кисневмісної речовини 24. При диханні використовувача видихуване повітря по загубнику 8, гофрованому шлангу 7 та патрубку 6 потрапляє через перегородку 20, протипиловий фільтр 26 і дротяну сітку 22 до шару кисневмісної речовини 24. Тут повітря збагачується киснем і звільнюється від діоксиду вуглецю. /1 Хімічні реакції відновлення, що протікають у шарі речовини, йдуть з виділенням тепла. Пластини теплорозподільників 25 сприяють рівномірному розподілу тепла і виводять його до стінок корпуса З і далі в навколишнє середовище. Звільнене від діоксиду вуглецю повітря надходить через сітку 23, перегородку 21 до нижньої порожнини 28 і через патрубки 10 у порожнину дихального мішка 11. При вдиху рух повітря здійснюється у протилежному напрямку. При цьому відбувається повторне очищення повітря від діоксиду вуглецю та аерозолів, які затримуються фільтром 26. У порівнянні з прототипом запропонований регенеративний патрон відрізняється поліпшеною характеристикою, бо забезпечує більш комфортні умови дихання за рахунок зменшення опору вдиху та видиху і зниження температури вдихуваного повітря. Регенеративний патрон використаний при розробці протигазу універсального ізолюючого УІП-30, який має виготовлятись на експериментальному виробництві ТОВ "Захист дихання". A 21 Фіг. 1 Фіг. 2 22 2k 4527 A-A Комп'ютерна верстка Д Шевврун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП, 03680 Україна ДП 'Український інститут промислової власності', вул Глазунова, 1, м Київ - 42, 01601
