Пристрій для діагностики функціональних змін в організмі людини

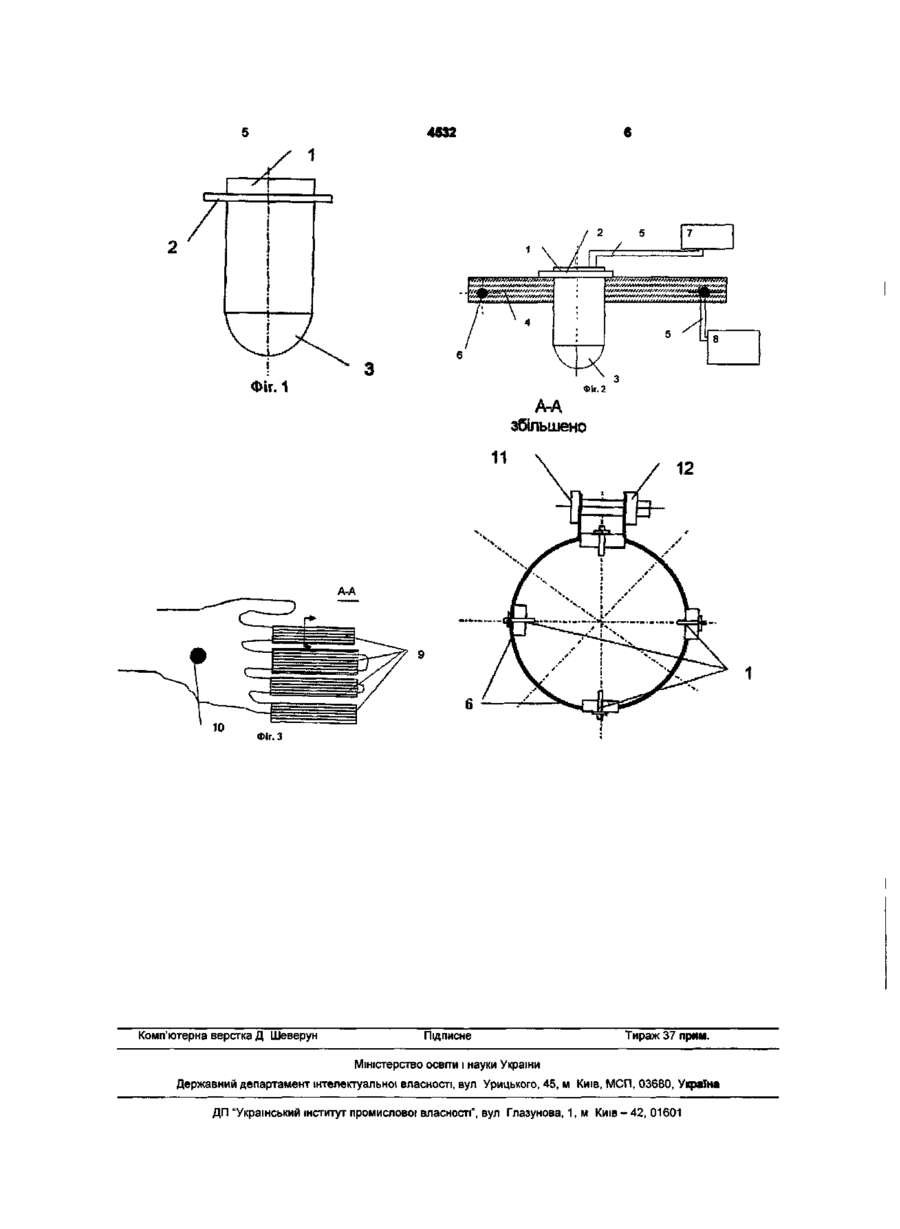

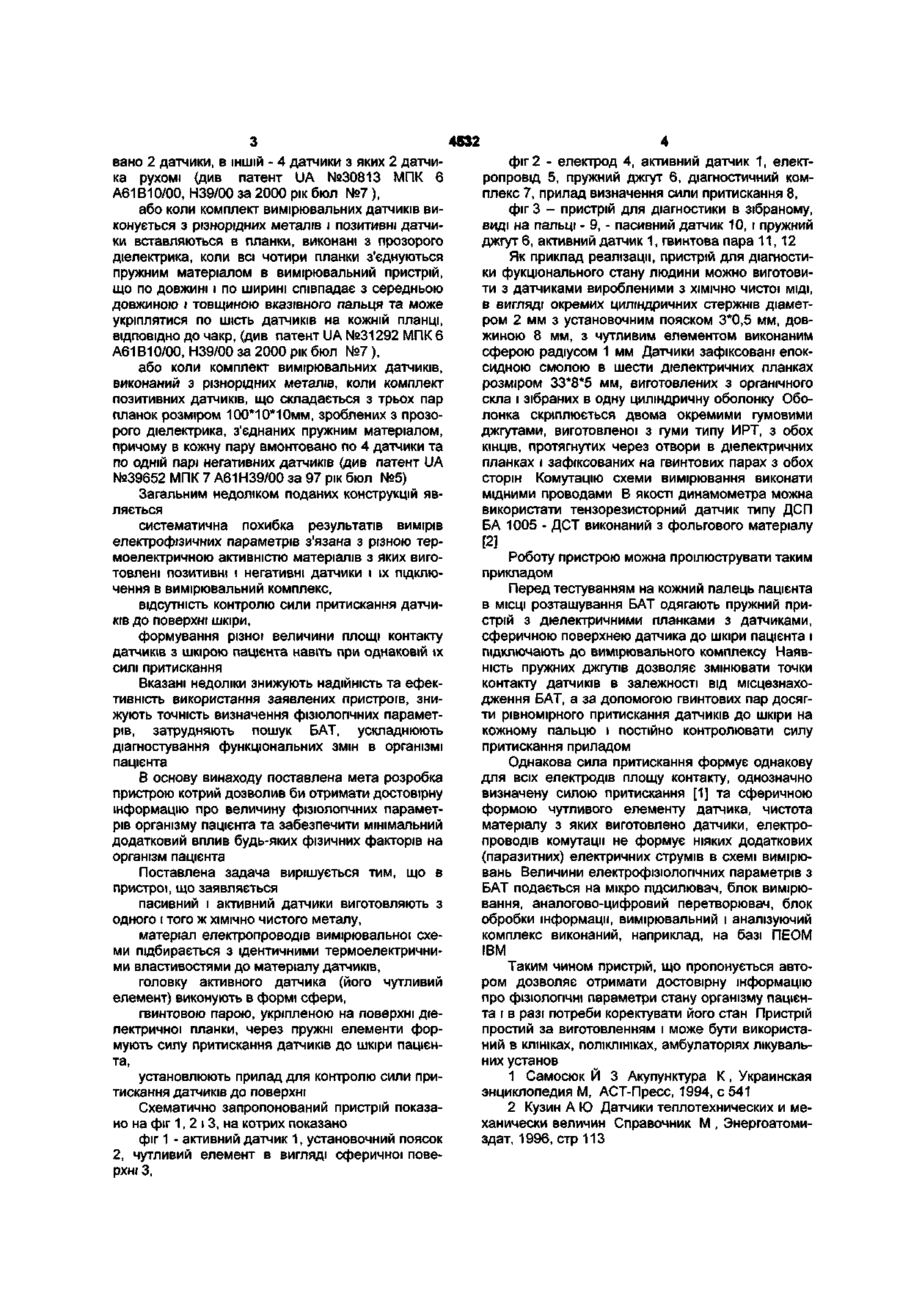

1. Пристрій для діагностики функціональних змін в організмі людини, що складається з датчиків, електродів, пружного елемента, мікропідсилювача, вимірювального блока, аналоговоцифрового перетворювача, обробляючого і аналізуючого пристрою, який відрізняється тим, що активні і пасивні датчики виконують з однакового хімічно чистого металу. Винахід відноситься до розділу медична техніка, зокрема до пристроїв вимірювання електрофізіологічних параметрів для акупунктури, пошуку біологічно активних точок (БАТ). Величина сигналу в БАТ перш за все залежить від сили притискання датчика до шкіри, а також від величини площі контакту, фізіологічного стану пацієнта (температура тіла, вологість та особливості шкіри), ін. Сам процес вимірювання впливає на електричні параметри організму пацієнта. Тому повторні вимірювання в одній і тій точці кожен раз дають нові результати і ускладнюють процес діагностики [1]. Відомий пристрій для вимірювання потенціалу в БАТ, в якому використовуються активний, пасивний датчики, генератор струму, які з'єднані провідниками з стрілочним приладом. Недоліком пристрою є недостатня достовірність вимірювань і пошуку БАТ, обумовлена тим, що сила притискання датчика до шкіри ніяк не визначена. В таких умовах результати вимірів без видимих причин можуть суттєво відрізнятися і не дозволяють провести коректне тестування фізіологічного стану пацієнта (див. А.С. СРСР №1491511 МПК 4 А61Н39/00 надр. 7.07.89. бюл. №25.) Відомий пристрій для пошуку і вимірювань в БАТ, що складається з корпусу зробленого з діелектричного матеріалу, датчика, на робочому кінці котрого в рівень з торцем встановлена діелектрична втулка в котрій, з метою підвищення точності виміру і пошуку БАТ, в корпусі розташовано ван 2. Пристрій за п. 1, який відрізняється тим, що датчики для вимірювання виконують у вигляді циліндричних стрижнів, однакового діаметра, довжини, з установочним пояском з одного боку і з сферичною формою чутливого елемента з другого боку. 3. Пристрій за пп. 1 або 2, який відрізняється тим, що пружний елемент прикріплюється до гвинтової пари, що установлена на поверхні електрода і його довжина може змінюватися. 4. Пристрій за одним з пп. 1-3, який відрізняється тим, що вводиться прилад для контролю сили притискання датчиків до шкіри. таж, що може переміщуватись по вісі датчика (див. А.С. СРСР №1395325 МПК 5 А61Н39/00 за 88рік.) Недоліком пристрою є: неможливість контролю сили притискання датчика в положеннях вісі датчика відмінних від вертикальної; недопустимість використання пристрою при горизонтальному розташуванні вісі датчика (90 градусів від вертикалі) і при більших кутах. Найбільш близькою по суті є конструкція пристрою для експрес діагностики, корекції функціональних змін організму по точках акупунктури, що складається з непроколюючих позитивних і негативних датчиків, виконаних з різнорідних металів, мікро підсилювача, блоку вимірювання, аналоговоцифрового перетворювача, блоку обробки, коли позитивні датчики встановлюються в одній платформі і складаються з 4-х контактних груп по 6 датчиків в групі і можуть переміщатися в подовжньому і в поперечному напрямках і розташовані в прозорих діелектричних стержнях для візуального контролю, або в сегментах півкілець, коли верхнє півкільце може відхилятися на шарнірах і рівномірно притискатися до всіх вибраних акупунктурних точок (див. патент UA №17058 МПК 5 А61В10/00, Н39/00 за 97 рік бюл. №5.); або коли позитивні і негативні датчики виконуються з різнорідних металів і позитивні датчики укріплюються на планці розміром 100*5*5мм зробленій з прозорого діелектричного матеріалу, з'єднаній пружним матеріалом і в одній парі вмонто CM со 4532 вано 2 датчики, в ІНШІЙ - 4 датчики з яких 2 датчика рухомі (див патент UA №30813 МПК 6 А61В10/00, Н39/00 за 2000 рік бюл №7 ), або коли комплект вимірювальних датчиків виконується з різнорідних металів і позитивні датчики вставляються в планки, виконані з прозорого діелектрика, коли всі чотири планки з'єднуються пружним матеріалом в вимірювальний пристрій, що по довжині і по ширині співпадає з середньою довжиною і товщиною вказівного пальця та може укріплятися по шість датчиків на кожній планці, ВІДПОВІДНО до чакр, (див патент UA №31292 МПК 6 А61В10/00, Н39/00 за 2000 рік бюл №7 ), або коли комплект вимірювальних датчиків, виконаний з різнорідних металів, коли комплект позитивних датчиків, що складається з трьох пар планок розміром 100*10*10мм, зроблених з прозорого діелектрика, з'єднаних пружним матеріалом, причому в кожну пару вмонтовано по 4 датчики та по одній парі негативних датчиків (див патент UA №39652 МПК 7 А61Н39/00 за 97 рік бюл №5) Загальним недоліком поданих конструкцій являється систематична похибка результатів вимірів електрофізичних параметрів з'язана з різною термоелектричною активністю матеріалів з яких виготовлені позитивні і негативні датчики і їх підключення в вимірювальний комплекс, відсутність контролю сили притискання датчиків до поверхні шкіри, формування різної величини площі контакту датчиків з шкірою пацієнта навіть при однаковій їх силі притискання Вказані недоліки знижують надійність та ефективність використання заявлених пристроїв, знижують точність визначення фізіологічних параметрів, затрудняють пошук БАТ, ускладнюють діагностування функціональних змін в організмі пацієнта В основу винаходу поставлена мета розробка пристрою котрий дозволив би отримати достовірну інформацію про величину фізіологічних параметрів організму пацієнта та забезпечити мінімальний додатковий вплив будь-яких фізичних факторів на організм пацієнта Поставлена задача вирішується тим, що в пристрої, що заявляється пасивний і активний датчики виготовляють з одного і того ж ХІМІЧНО чистого металу, матеріал електропроводів вимірювальної схеми підбирається з ідентичними термоелектричними властивостями до матеріалу датчиків, головку активного датчика (його чутливий елемент) виконують в формі сфери, гвинтовою парою, укріпленою на поверхні діелектричної планки, через пружні елементи формують силу притискання датчиків до шкіри пацієнта, установлюють прилад для контролю сили притискання датчиків до поверхні Схематично запропонований пристрій показано на фіг 1, 2 і 3, на котрих показано фіг 1 - активний датчик 1, установочний поясок 2, чутливий елемент в вигляді сферичної поверхні З, фіг 2 - електрод 4, активний датчик 1, електропровід 5, пружний джгут 6, діагностичний комплекс 7, прилад визначення сили притискання 8, фіг 3 - пристрій для діагностики в зібраному, виді на пальці - 9, - пасивний датчик 10, і пружний джгут 6, активний датчик 1, гвинтова пара 11,12 Як приклад реалізації, пристрій для діагностики фукцюнального стану людини можно виготовити з датчиками виробленими з ХІМІЧНО чистої МІДІ, в вигляді окремих циліндричних стержнів діаметром 2 мм з установочним пояском 3*0,5 мм, довжиною 8 мм, з чутливим елементом виконаним сферою радіусом 1 мм Датчики зафіксовані епоксидною смолою в шести діелектричних планках розміром 33*8*5 мм, виготовлених з органічного скла і зібраних в одну циліндричну оболонку Оболонка скріплюється двома окремими гумовими джгутами, виготовленої з гуми типу ИРТ, з обох КІНЦІВ, протягнутих через отвори в діелектричних планках і зафіксованих на гвинтових парах з обох сторін Комутацію схеми вимірювання виконати мідними проводами В якості динамометра можна використати тензорезисторний датчик типу ДСП БА 1005 - ДСТ виконаний з фольгового матеріалу [2] Роботу пристрою можна проілюструвати таким прикладом Перед тестуванням на кожний палець пацієнта в МІСЦІ розташування БАТ одягають пружний пристрій з діелектричними планками з датчиками, сферичною поверхнею датчика до шкіри пацієнта і підключають до вимірювального комплексу Наявність пружних джгутів дозволяє змінювати точки контакту датчиків в залежності від місцезнаходження БАТ, а за допомогою гвинтових пар досягти рівномірного притискання датчиків до шкіри на кожному пальцю і постійно контролювати силу притискання приладом Однакова сила притискання формує однакову для всіх електродів площу контакту, однозначно визначену силою притискання [1] та сферичною формою чутливого елементу датчика, чистота матеріалу з яких виготовлено датчики, електропроводів комутації не формує ніяких додаткових (паразитних) електричних струмів в схемі вимірювань Величини електрофізіологічних параметрів з БАТ подається на мікро підсилювач, блок вимірювання, аналогово-цифровий перетворювач, блок обробки інформації, вимірювальний і аналізуючий комплекс виконаний, наприклад, на базі ПЕОМ IBM Таким чином пристрій, що пропонується автором дозволяє отримати достовірну інформацію про фізіологічні параметри стану організму пацієнта і в разі потреби коректувати його стан Пристрій простий за виготовленням і може бути використаний в клініках, поліклініках, амбулаторіях лікувальних установ 1 Самосюк Й 3 Акупунктура К, Украинская энциклопедия М, АСТ-Пресс, 1994, с 541 2 Кузин А Ю Датчики теплотехнических и механически величин Справочник М , Энергоатомиздат, 1996, стр 113 4532 Фіг. 1 Фіг. 2 А-А збільшено 12 А-А Фіг. З Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
