Пристрій для діагностики функціональних змін організму людини

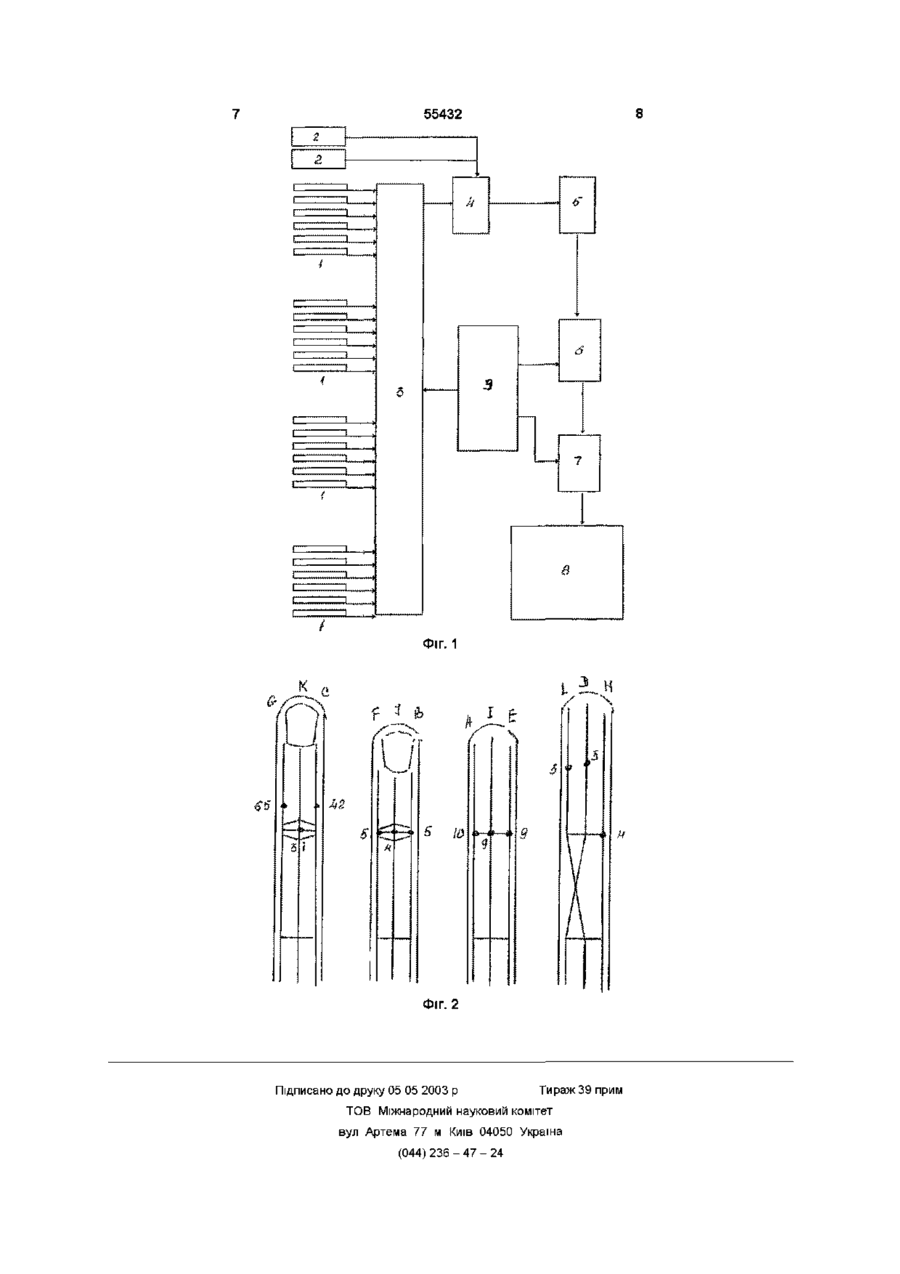

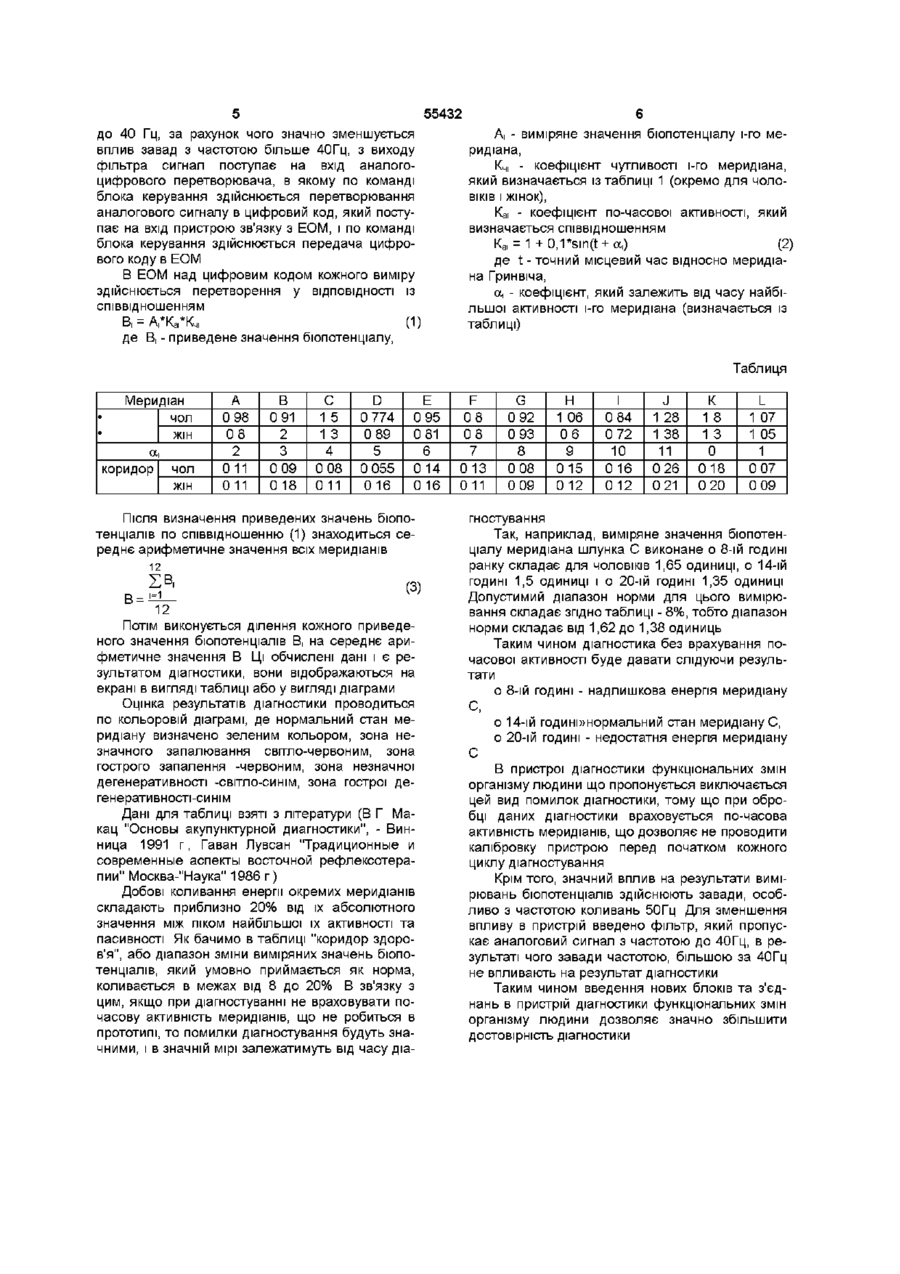

Пристрій для діагностики функціональних змін організму людини, який містить непроколюючі позитивні та негативні електроди, виконані з різнорідних металів, мікропідсилювач, аналого-цифровий перетворювач, який відрізняється тим, що введено аналоговий комутатор, фільтр, пристрій зв'язку з ЕОМ, блок керування, ЕОМ, причому кожен з 24 позитивних електродів під'єднаний до ВІДПОВІДНОГО входу аналогового комутатора, вихід якого з'єднаний з входом мікропідсилювача, вихід якого з'єднаний з входом фільтра, вихід якого з'єднаний з інформаційнім входом аналого-цифрового перетворювача, вихід якого з'єднаний з входом пристрою зв'язку з ЕОМ, вихід якого з'єднаний з входом ЕОМ, перший вихід блока керування з'єднаний з керуючим входом аналогового комутатора, другий керуючий вихід блока керування з'єднаний з керуючим входом аналого-цифрового перетворювача, третій вихід блока керування з'єднаний з керуючим входом пристрою зв'язку з ЕОМ, негативні електроди під'єднані до входу "аналогова земля" мікропідсилювача, крім того, позитивні електроди виконані у вигляді браслетів з шести пластин з діелектричного матеріалу, в місцях зняття біопотенціалів вплавлений металевий електрод, два негативних електроди виконані з металу у вигляді шайби, з'єднаної підковоподібною скобою з пружного матеріалу та шайбою з діелектричного матеріалу О Винахід відноситься до області медичної діагностичної техніки і може бути використаний для діагностики стану організму людини Відомий пристрій діагностики стану організму людини, який вміщує блок периферійних датчиків, що реєструють, об'єднаних в єдиний вузол з блоком аналізатора і мікро-ЕОМ Інформаційні сигнали з точок акупунктури обробляються в блоці аналізатора та в мікро-ЕОМ Здійснюється порівняльний аналіз, що є результатом діагностики (RU п № 2004266 СІ) Недоліком даного пристрою є те, що акупунктурні точки збуджуються електричним струмом Реакція точки на це збудження може бути неадекватною (за рахунок зменшення чи збільшення електропровідності), в результаті чого зменшується достовірність діагностики Найбільш близьким технічним рішенням є пристрій експрес-діагностики функціональних змін організму людини(патент UA № 17056 бюл № 5 від 31 10 97) по точкам акупунктури, який складається з позитивних та негативних електродів, що не проколюють шкіру людини, зроблених з різнорідних металів, мікропідсилювача, вимірювального блока, аналого-цифрового перетворювача, обробляючого пристрою Недоліком даного пристрою є невисока достовірність результатів діагностики .обумовлена наступними причинами відсутність фільтрації вхідних завад, нерівномірний притиск позитивних електродів, необхідність калібровки пристрою перед початком кожного циклу діагностики В основу винаходу поставлена задача створення пристрою для діагностики функціональних змін організму людини, в якому шляхом введення нових блоків та режимів забезпечується збільшення достовірності діагностики Поставлена задача вирішується тим, що в пристрій для діагностики функціональних змін організму людини, який містить непроколюючі позитивні та негативні електроди, зроблені з різнорідних металів, мікропідсилювач, аналогоцифровий перетворювач введено аналоговий комутатор, фільтр, пристрій зв'язку з ЕОМ, блок со Ю Ю 55432 керування, ЕОМ, причому кожен з 24 позитивних електродів під'єднаний до ВІДПОВІДНОГО входу аналогового комутатора, вихід якого з'єднаний з входом мікропідсилювача, вихід якого з'єднаний з входом фільтра, вихід якого з'єднаний з інформаційнім входом аналоге - цифрового перетворювача, вихід якого з'єднаний з входом пристрою зв'язку з ЕОМ, вихід якого з'єднаний з входом ЕОМ, перший вихід блока керування з'єднаний з керуючим входом аналогового комутатора, другий керуючий вихід блока керування з'єднаний з керуючим входом аналого-цифрового перетворювача, третій вихід блока керування з'єднаний з керуючим входом пристрою зв'язку з ЕОМ, негативні електроди під'єднані до входу "аналогова земля" мікропідсилювача, крім того позитивні електроди виконані у вигляді браслетів з шести пластин з діелектричного матеріалу, в місцях з'йому біопотенціалів вплавлений металевий електрод, два негативних електроди зроблені з металу у вигляді шайби, з'єднаної підковоподібною скобою, зробленою з пружного матеріалу і шайбою з діелектричного матеріалу Введення нових блоків і з'єднань між ними в пристрій діагностики функціональних змін в організмі людини, дозволяє значно збільшити достовірність діагностики за рахунок введення блока фільтра, який значно зменшує вплив на інформаційний сигнал завад з частотою коливань більшою 40 Гц, введення нової конструкції позитивних електродів, зроблених у вигляді браслетів з шести пластин з діелектричного матеріалу, в місцях з'йому біопотенціалів вплавлений металевий електрод, та двох негативних електродів зроблених з металу у вигляді шайби, з'єднаної підковоподібною скобою, зробленою з пружного матеріалу і шайбою з діелектричного матеріалу, забезпечує рівномірний притиск позитивних електродів до вибраних акупунктурних точок, що дозволяє запобігти введенню помилок на стані вимірювання біопотенціалів, - введення нової методики обробки результатів діагностики дозволяє ВІДМІНИТИ етап калібровки перед початком діагностики, який вносить значні похибки в результати діагностики, та врахувати по-часову активність меридіанів, що також дозволяє зменшити вплив на результат діагностики добових коливань бюенерпі людини На фіг 1 приведена структурна схема пристрою діагностики функціональних змін в організмі людини На фіг 2 приведена схема розташування акупунктурних точок на пальцях рук для діагностування функціональних змін в організмі людини Пристрій, який вміщує позитивні непроколюючі електроди 1, призначені для зняття біопотенціалів з середнього і вказівного пальців обох рук, негативні електроди 2, призначені для під'єднання нульового потенціалу з центру долоні на вхід "аналогова земля" схеми, аналогового комутатора 3, призначеного для почергового під'єднання сигналів з позитивних електродів 1 до входу мікропідсилювача 4, який призначений для підсилення вхідних сигналів до необхідного рівня, фільтр 5, призначений для зменшення впливу на інформаційній сигнал завад, аналого-цифровий перетворювач 6, призначений для перетворення аналогового сигналу в цифровий код, пристрій зв'язку з ЕОМ 7, призначений для передачі інформації в ЕОМ 8, яка здійснює обробку даних та відображення на екрані потрібної інформації, блок керування 9, призначений для керування функціями аналогового комутатора 3, аналогоцифрового перетворювача 5, пристрою зв'язку з ЕОМ 7, причому 24 позитивні електроди 1 з'єднані з ВІДПОВІДНИМИ входами аналогового комутатора 3, негативні електроди 2 з'єднані з входом "аналогова земля" схеми, вихід аналогового комутатора 3 з'єднаний з входом мікропідсилювача 4, вихід якого з'єднаний з входом фільтра 5, вихід якого з'єднаний з входом аналого-цифрового перетворювача 6, вихід якого з'єднаний з входом пристрою зв'язку з ЕОМ 7, вихід якого з'єднаний з входом ЕОМ 8, перший керуючий вихід блока керування 9 з'єднаний з керуючим входом аналогового комутатора 3, другий керуючий вихід блока керування 9, з'єднаний з керуючим входом аналоге- цифрового перетворювача 6, третій керуючий вихід блока керування 9 з'єднаний з керуючим входом пристрою зв'язку з ЕОМ 7 Пристрій діагностики функціональних змін організму людини функціонує таким чином Позитивні електроди в вигляді браслетів встановлюються на вказівній та середній пальці обох рук ВІДПОВІДНО на акупунктурні точки міні-меридіанів, причому на другому вказівному пальці правої руки меридіан легенів - точка А-10, меридіан серця - точка Е-9, меридіан тонкого кишечнику точка F-5, меридіан товстого кишечнику - точка В5, меридіан перикарда - точка 1-9, меридіан потрійного обігрівача - точка J-4, на другому вказівному пальці лівої руки меридіан легенів - точка А-10,меридіан серця - точка Е-9, меридіан тонкого кишечнику - точка F-5, меридіан товстого кишечнику - точка В-5, меридіан потрійного обігрівача - точка J-4, меридіан перикарда точка 1-9, на середньому пальці правої руки меридіан печінки - точка L-3, меридіан селезінки - точка D3,меридіан нирок - точка Н-4, меридіан жовчного міхура - точка К-31, меридіан сечового міхура точка G-65, меридіан шлунка - точка С-42, на середньому пальці лівої руки меридіан печінки точка L-3, меридіан селезінки - точка D-3 „меридіан нирок - точка Н-4, меридіан жовчного міхура - точка К-31,меридіан сечового міхура - точка G65, меридіан шлунка - точка С-42 Негативні електроди зроблені з металу у вигляді шайби, з'єднаної підковоподібною скобою з пружного матеріалу і шайбою з діелектричного матеріалу розташовуються в центрі правої і лівої долонь ВІДПОВІДНО Потенціали між негативними та позитивними електродами являються біопотенціалами меридіанів Потенціали з позитивних електродів поступають ВІДПОВІДНО на входи аналогового комутатора Потім по сигналу з блока керування, який подається на керуючий вхід аналогового комутатора, виконується послідовно в часі підключення позитивних електродів на вхід мікропідсилювача Потенціал підсилюється на мікропідсилювачі в потрібну КІЛЬКІСТЬ разів, і поступає на вхід фільтру, який пропускає сигнал з частотою 55432 до 40 Гц, за рахунок чого значно зменшується вплив завад з частотою більше 40Гц, з виходу фільтра сигнал поступає на вхід аналогоцифрового перетворювача, в якому по команді блока керування здійснюється перетворювання аналогового сигналу в цифровий код, який поступає на вхід пристрою зв'язку з ЕОМ, і по команді блока керування здійснюється передача цифрового коду в ЕОМ В ЕОМ над цифровим кодом кожного виміру здійснюється перетворення у ВІДПОВІДНОСТІ із співвідношенням В, = А,*Каі*КЧІ (1) де В, - приведене значення біопотенціалу, А, - виміряне значення біопотенціалу і-го меридіана, КЧ| - коефіцієнт чутливості і-го меридіана, який визначається із таблиці 1 (окремо для ЧОЛОВІКІВ І жінок), К3і - коефіцієнт по-часової активності, який визначається співвідношенням Ка, = 1 +0,1*sin(t+a,) (2) де t - точний місцевий час відносно меридіана Гринвіча, а, - коефіцієнт, який залежить від часу найбільшої активності і-го меридіана (визначається із таблиці) Таблиця * Меридіан чол ЖІН а коридор чол ЖІН А 0 98 08 2 011 011 В 0 91 2 3 0 09 0 18 С 15 13 4 0 08 0 11 D 0 774 0 89 5 0 055 0 16 Е 0 95 0 81 6 0 14 0 16 Після визначення приведених значень біопотенціалів по співвідношенню (1) знаходиться середнє арифметичне значення всіх меридіанів в 12 Потім виконується ділення кожного приведеного значення біопотенціалів В, на середнє арифметичне значення В Ці обчислені дані і є результатом діагностики, вони відображаються на екрані в вигляді таблиці або у вигляді діаграми Оцінка результатів діагностики проводиться по кольоровій діаграмі, де нормальний стан меридіану визначено зеленим кольором, зона незначного запалювання світло-червоним, зона гострого запалення -червоним, зона незначної дегенеративності -СВІТЛО-СИНІМ, зона гострої дегенеративності-синім Дані для таблиці взяті з літератури (В Г Макац "Основы акупунктурной диагностики", - Винница 1991 г, Гаван Лувсан "Традиционные и современные аспекты восточной рефлексотерапии" Москва-"Наука" 1986 г) Добові коливання енергії окремих меридіанів складають приблизно 20% від їх абсолютного значення між піком найбільшої їх активності та пасивності Як бачимо в таблиці "коридор здоров'я", або діапазон зміни виміряних значень біопотенціалів, який умовно приймається як норма, коливається в межах від 8 до 20% В зв'язку з цим, якщо при діагностуванні не враховувати почасову активність меридіанів, що не робиться в прототипі, то помилки діагностування будуть значними, і в значній мірі залежатимуть від часу діа F 08 08 7 013 011 G 0 92 0 93 8 0 08 0 09 Н 1 06 06 9 015 012 І 0 84 0 72 10 016 012 J 1 28 1 38 11 0 26 0 21 К 18 13 0 0 18 0 20 L 1 07 1 05 1 0 07 0 09 гностування Так, наприклад, виміряне значення біопотенціалу меридіана шлунка С виконане о 8-ій годині ранку складає для ЧОЛОВІКІВ 1,65 одиниці, о 14-ій годині 1,5 одиниці і о 20-ій годині 1,35 одиниці Допустимий діапазон норми для цього вимірювання складає згідно таблиці - 8%, тобто діапазон норми складає від 1,62 до 1,38 одиниць Таким чином діагностика без врахування почасової активності буде давати слідуючи результати о 8-ій годині - надлишкова енергія меридіану С, о 14-ій годині»нормальний стан меридіану С, о 20-ій годині - недостатня енергія меридіану С В пристрої діагностики функціональних змін організму людини що пропонується виключається цей вид помилок діагностики, тому що при обробці даних діагностики враховується по-часова активність меридіанів, що дозволяє не проводити калібровку пристрою перед початком кожного циклу діагностування Крім того, значний вплив на результати вимірювань біопотенціалів здійснюють завади, особливо з частотою коливань 50Гц Для зменшення впливу в пристрій введено фільтр, який пропускає аналоговий сигнал з частотою до 40Гц, в результаті чого завади частотою, більшою за 40Гц не впливають на результат діагностики Таким чином введення нових блоків та з'єднань в пристрій діагностики функціональних змін організму людини дозволяє значно збільшити достовірність діагностики 55432 Фіг. 1 і. І.Н Фіг. 2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
