Атракціон “вільний політ”

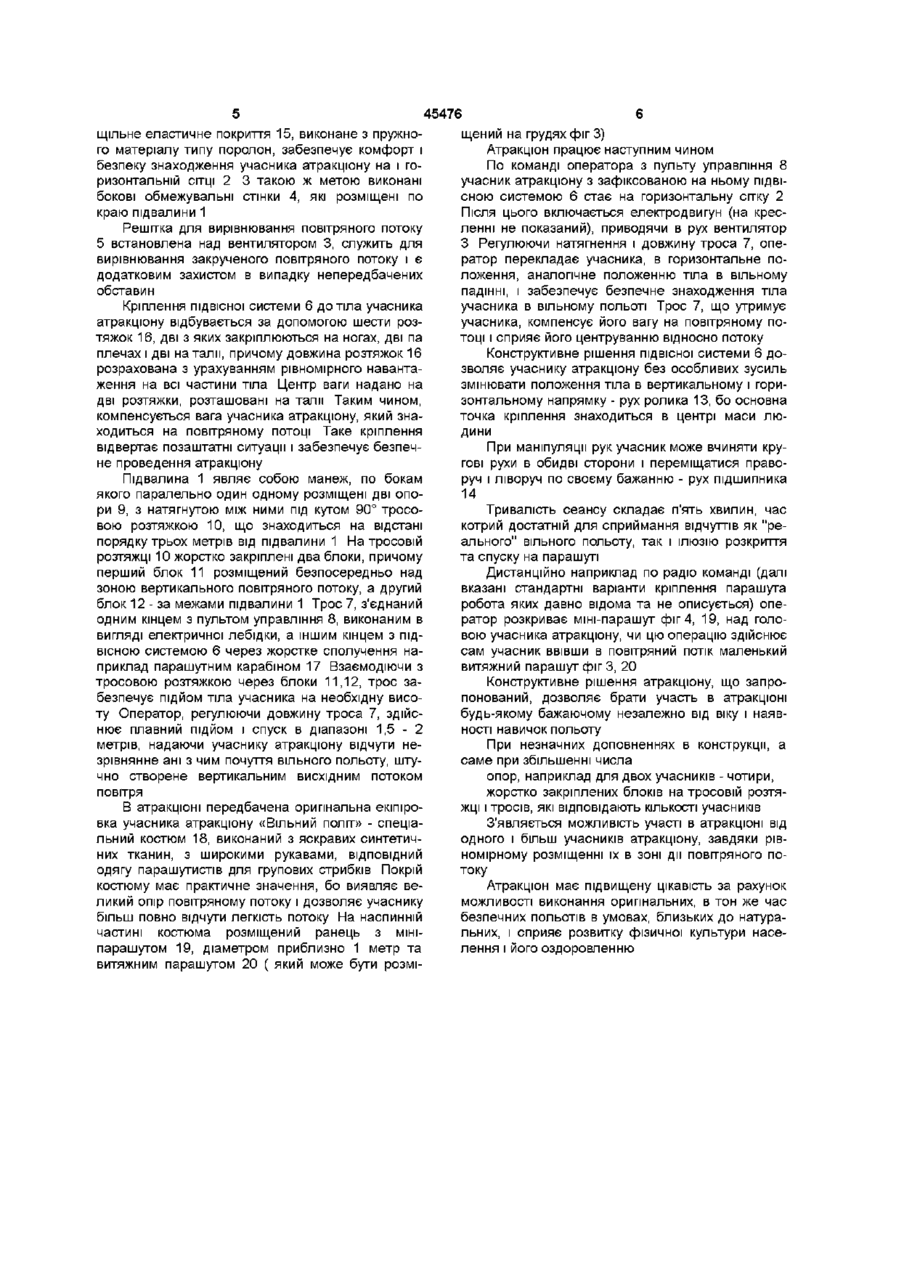

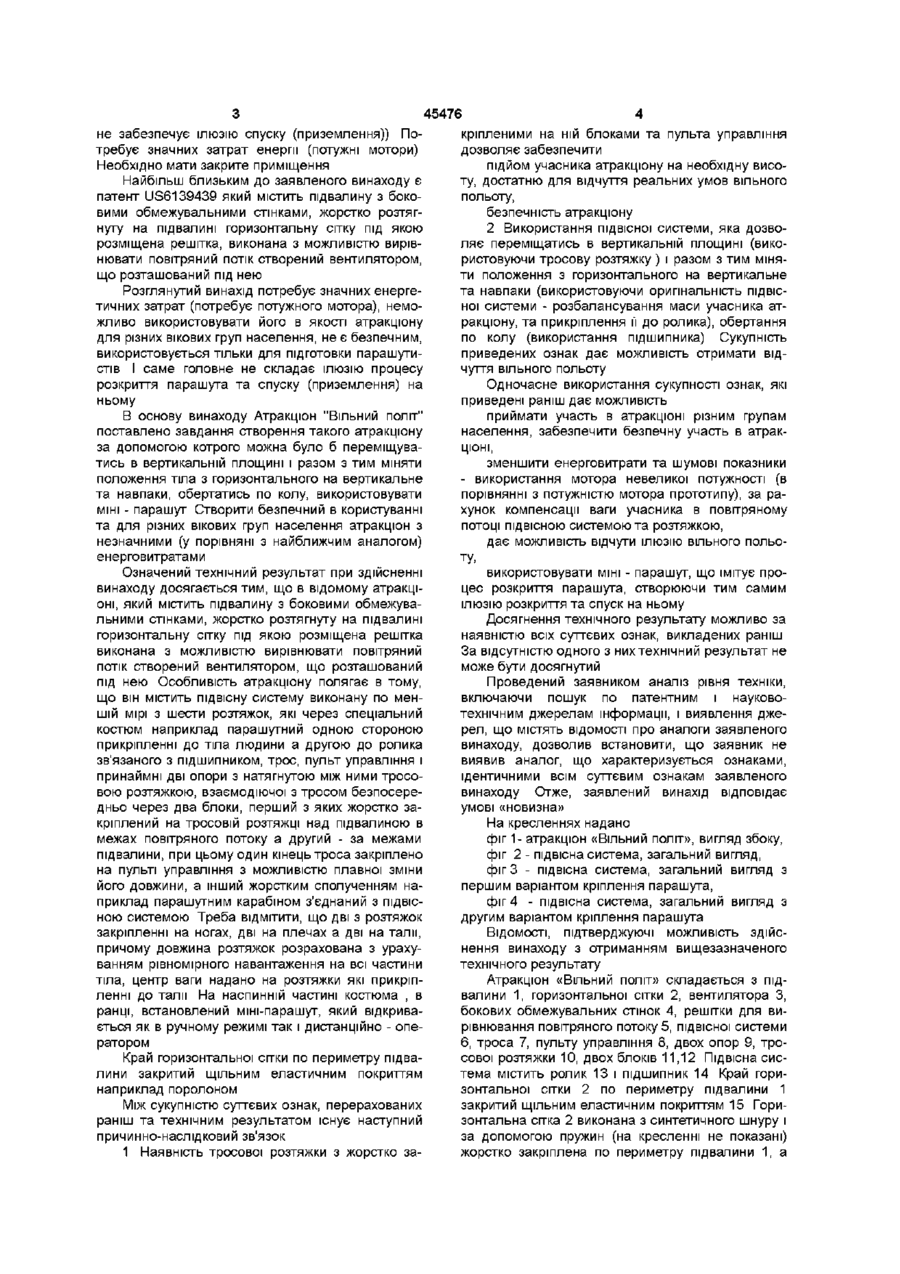

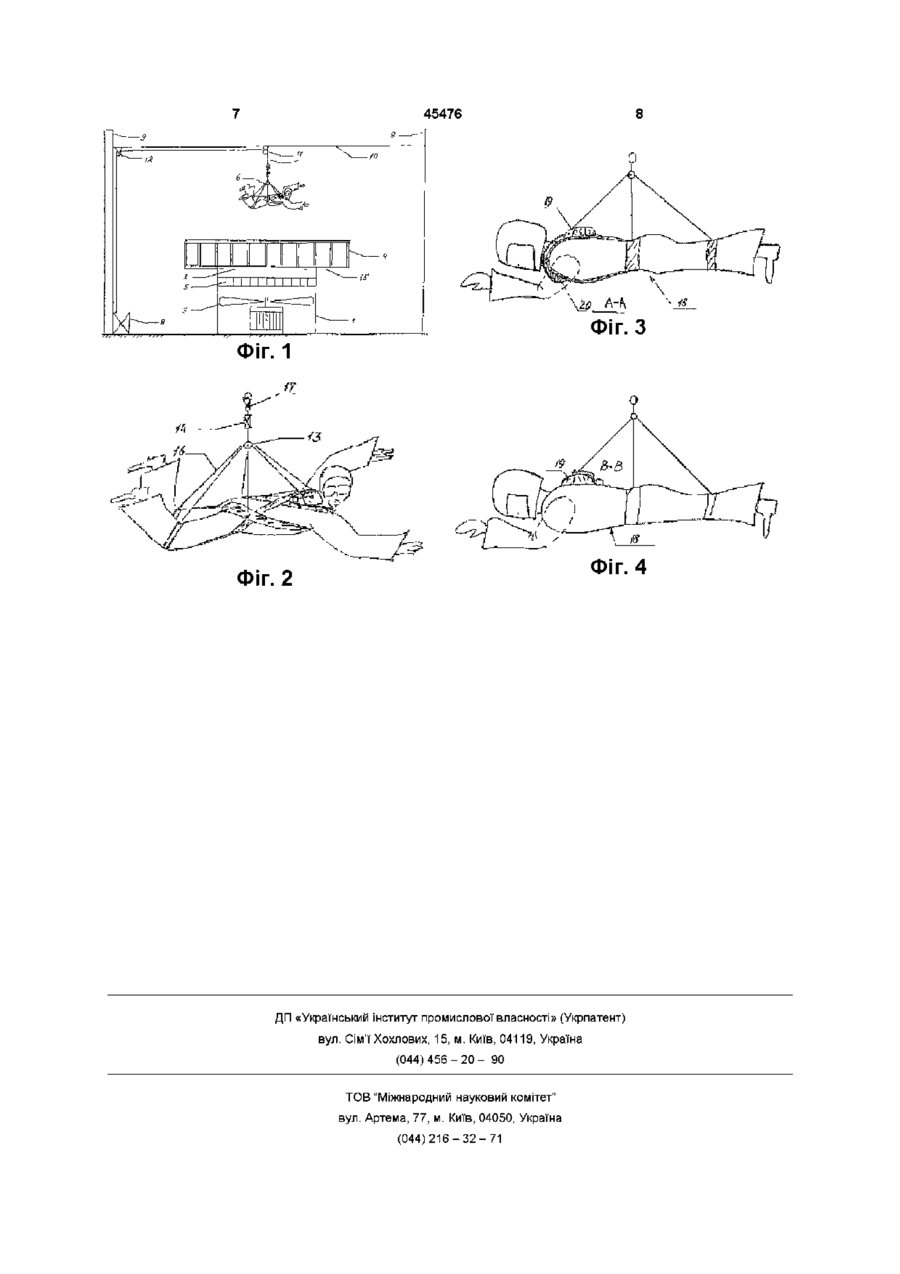

1 Атракціон, що включає підвалину з боковими обмежувальними стінками, жорстко розтягнуту на підвалині горизонтальну сітку, під якою розміщена решітка, яка виконана з можливістю вирівнювати повітряний потік, створений вентилятором, що розташований під нею, який відрізняється тим, що містить підвісну систему, виконану щонайменше з шести розтяжок, які через спеціальний костюм, наприклад парашутний, одною стороною прикріплені до тіла людини, а другою до ролика, зв'язаного з підшипником, трос, пульт управління і принаймні дві опори з натягнутою між ними тросовою розтяжкою, взаємодіючою з тросом безпосередньо через два блоки, перший з яких жорстко закріплений на тросовій розтяжці над підвалиною в межах повітряного потоку, а другий - за межами підвалини, при цьому один кінець троса закріплений на пульті управління з можливістю плавної зміни його довжини, а інший жорстким сполученням, наприклад парашутним карабіном, з'єднаний з ПІДВІСНОЮ системою 2 Атракціон по п 1, який відрізняється тим, що дві з розтяжок закріплені на ногах, дві - на плечах, а дві - на тали, причому довжина розтяжок розрахована з урахуванням рівномірного навантаження на всі частини тіла, а центр ваги розподілено на розтяжках, які прикріпленні до тали 3 Атракціон по п 1, який відрізняється тим, що на наспинній частині костюма закріплений ранець, в якому встановлений міні-парашут з можливістю відкривання як в ручному режимі, так і оператором - дистанційно 4 Атракціон по п 1, який відрізняється тим, що як пульт управління застосована електрична лебідка 5 Атракціон по п 1, який відрізняється тим, що край горизонтальної сітки по периметру підвалини закритий щільним еластичним покриттям, наприклад з поролону О (О Винахід відноситься до спортивних атракціонів, призначених для використання в якості розважального і популярного тренувального й змагального засобу Так відомий атракціон з патенту JP11226266, суть якого заключається в спуску учасника атракціону використовуючи його масу по похилій (може мати різну конфігурацію) трасі наприклад у вигляді гірки Учасник атракціону підвішений до траси ПІДВІСНОЮ системою виконану в вигляді п'яти розтяжок, дві на ногах, дві на руках і одна на тали, одною стороною розтяжки скріплені між собою та причеплені до колеса розміщеного на трасі Даний винахід не дає можливість відчути ІЛЮ учасник не має можливість обертатись по колу ЗІЮ ВІЛЬНОГО польоту В атракціоні не можливо використовувати парашут для імітації процесу його розкриття та спуску Відоме пристосування для гри по повітроплаванню, що забезпечує задоволення дорослим і дітям, яке складається з рейки, закріпленої на стелі похилого тунелю, повітроплавального механізму, наприклад, парашуту або планера, підвішеного до візка, що переміщується по рейці Повітряний потік, створений пристосуванням, піднімає повітроплавальний механізм до стелі тунелю, і він котиться вздовж тунелю, створюючи ефект плавання по повітрю (див заявка Японії № 4 - 352983, кл A63G21/22, В61В7/00, В64В23/00, 1994 р) вага учасника не компенсується протилежно направленими силами, наприклад повітряним потоком, який направляється знизу, польоту, а саме зміни положення з горизонтального у вертикальне та навпаки, обертання по колу, Даний винахід не забезпечує ІЛЮЗІЮ ВІЛЬНОГО ю 45476 не забезпечує ІЛЮЗІЮ спуску (приземлення)) Покріпленими на ній блоками та пульта управління требує значних затрат енергії (потужні мотори) дозволяє забезпечити Необхідно мати закрите приміщення підйом учасника атракціону на необхідну висоНайбільш близьким до заявленого винаходу є ту, достатню для відчуття реальних умов вільного патент US6139439 який містить підвалину з бокопольоту, вими обмежувальними стінками, жорстко розтягбезпечність атракціону нуту на підвалині горизонтальну сітку під якою 2 Використання підвісної системи, яка дозворозміщена решітка, виконана з можливістю вирівляє переміщатись в вертикальній площині (виконювати повітряний потік створений вентилятором, ристовуючи тросову розтяжку ) і разом з тим мінящо розташований під нею ти положення з горизонтального на вертикальне та навпаки (використовуючи оригінальність підвісРозглянутий винахід потребує значних енергеної системи - розбалансування маси учасника аттичних затрат (потребує потужного мотора), неморакціону, та прикріплення її до ролика), обертання жливо використовувати його в якості атракціону по колу (використання підшипника) Сукупність для різних вікових груп населення, не є безпечним, приведених ознак дає можливість отримати відвикористовується тільки для підготовки парашутичуття вільного польоту стів І саме головне не складає ІЛЮЗІЮ процесу розкриття парашута та спуску (приземлення) на Одночасне використання сукупності ознак, які ньому приведені раніш дає можливість В основу винаходу Атракціон "Вільний політ" приймати участь в атракціоні різним групам поставлено завдання створення такого атракціону населення, забезпечити безпечну участь в атракза допомогою котрого можна було б переміщуваціоні, тись в вертикальній площині і разом з тим міняти зменшити енерговитрати та шумові показники положення тіла з горизонтального на вертикальне - використання мотора невеликої потужності (в та навпаки, обертатись по колу, використовувати порівнянні з потужністю мотора прототипу), за раМІНІ - парашут Створити безпечний в користуванні хунок компенсації ваги учасника в повітряному та для різних вікових груп населення атракціон з потоці ПІДВІСНОЮ системою та розтяжкою, незначними (у порівняні з найближчим аналогом) дає можливість відчути ІЛЮЗІЮ ВІЛЬНОГО польоенерговитратами ту, Означений технічний результат при здійсненні використовувати МІНІ - парашут, що імітує провинаходу досягається тим, що в відомому атракціцес розкриття парашута, створюючи тим самим оні, який містить підвалину з боковими обмежуваІЛЮЗІЮ розкриття та спуск на ньому льними стінками, жорстко розтягнуту на підвалині Досягнення технічного результату можливо за горизонтальну сітку під якою розміщена решітка наявністю всіх суттєвих ознак, викладених раніш виконана з можливістю вирівнювати повітряний За відсутністю одного з них технічний результат не потік створений вентилятором, що розташований може бути досягнутий під нею Особливість атракціону полягає в тому, Проведений заявником аналіз рівня техніки, що він містить підвісну систему виконану по менвключаючи пошук по патентним і науковошій мірі з шести розтяжок, які через спеціальний технічним джерелам інформації, і виявлення джекостюм наприклад парашутний одною стороною рел, що містять ВІДОМОСТІ про аналоги заявленого прикріпленні до тіла людини а другою до ролика винаходу, дозволив встановити, що заявник не зв'язаного з підшипником, трос, пульт управління і виявив аналог, що характеризується ознаками, принаймні дві опори з натягнутою між ними тросоідентичними всім суттєвим ознакам заявленого вою розтяжкою, взаємодіючої з тросом безпосеревинаходу Отже, заявлений винахід відповідає дньо через два блоки, перший з яких жорстко заумові «новизна» кріплений на тросовій розтяжці над підвалиною в На кресленнях надано межах повітряного потоку а другий - за межами фіг 1- атракціон «Вільний політ», вигляд збоку, підвалини, при цьому один кінець троса закріплено фіг 2 - підвісна система, загальний вигляд, на пульті управління з можливістю плавної зміни фіг 3 - підвісна система, загальний вигляд з його довжини, а інший жорстким сполученням напершим варіантом кріплення парашута, приклад парашутним карабіном з'єднаний з ПІДВІСфіг 4 - підвісна система, загальний вигляд з НОЮ системою Треба ВІДМІТИТИ, ЩО ДВІ З розтяжок другим варіантом кріплення парашута закріпленні на ногах, дві на плечах а дві на тали, ВІДОМОСТІ, підтверджуючі можливість здійспричому довжина розтяжок розрахована з урахунення винаходу з отриманням вищезазначеного ванням рівномірного навантаження на всі частини технічного результату тіла, центр ваги надано на розтяжки які прикріпАтракціон «Вільний ПОЛІТ» складається з підленні до тали На наспинній частині костюма , в валини 1, горизонтальної сітки 2, вентилятора З, ранці, встановлений міні-парашут, який відкривабокових обмежувальних стінок 4, решітки для виється як в ручному режимі так і дистанційно - оперівнювання повітряного потоку 5, підвісної системи ратором 6, троса 7, пульту управління 8, двох опор 9, тросової розтяжки 10, двох блоків 11,12 Підвісна сисКрай горизонтальної сітки по периметру підватема містить ролик 13 і підшипник 14 Край горилини закритий щільним еластичним покриттям зонтальної сітки 2 по периметру підвалини 1 наприклад поролоном закритий щільним еластичним покриттям 15 ГориМіж сукупністю суттєвих ознак, перерахованих зонтальна сітка 2 виконана з синтетичного шнуру і раніш та технічним результатом існує наступний за допомогою пружин (на кресленні не показані) причинно-наслідковий зв'язок жорстко закріплена по периметру підвалини 1, а 1 Наявність тросової розтяжки з жорстко за 45476 щений на грудях фіг 3) Атракціон працює наступним чином По команді оператора з пульту управління 8 учасник атракціону з зафіксованою на ньому ПІДВІСНОЮ системою 6 стає на горизонтальну сітку 2 Після ЦЬОГО включається електродвигун (на кресленні не показаний), приводячи в рух вентилятор З Регулюючи натягнення і довжину троса 7, оператор перекладає учасника, в горизонтальне положення, аналогічне положенню тіла в вільному падінні, і забезпечує безпечне знаходження тіла учасника в вільному польоті Трос 7, що утримує учасника, компенсує його вагу на повітряному потоці і сприяє його центруванню відносно потоку Конструктивне рішення підвісної системи 6 дозволяє учаснику атракціону без особливих зусиль змінювати положення тіла в вертикальному і горизонтальному напрямку - рух ролика 13, бо основна точка кріплення знаходиться в центрі маси людини При маніпуляції рук учасник може вчиняти кругові рухи в обидві сторони і переміщатися праворуч і ліворуч по своєму бажанню - рух підшипника 14 Тривалість сеансу складає п'ять хвилин, час котрий достатній для сприймання відчуттів як "реального" вільного польоту, так і ІЛЮЗІЮ розкриття та спуску на парашуті Дистанційно наприклад по радіо команді (далі вказані стандартні варіанти кріплення парашута робота яких давно відома та не описується) оператор розкриває міні-парашут фіг 4, 19, над головою учасника атракціону, чи цю операцію здійснює сам учасник ввівши в повітряний потік маленький витяжний парашут фіг 3, 20 Конструктивне рішення атракціону, що запропонований, дозволяє брати участь в атракціоні будь-якому бажаючому незалежно від віку і наявності навичок польоту При незначних доповненнях в конструкції, а саме при збільшенні числа опор, наприклад для двох учасників - чотири, жорстко закріплених блоків на тросовій розтяВ атракціоні передбачена оригінальна екіпірожці і тросів, які відповідають КІЛЬКОСТІ учасників вка учасника атракціону «Вільний політ» - спеціаЗ'являється можливість участі в атракціоні від льний костюм 18, виконаний з яскравих синтетичодного і більш учасників атракціону, завдяки рівних тканин, з широкими рукавами, ВІДПОВІДНИЙ номірному розміщенні їх в зоні дії повітряного поодягу парашутистів для групових стрибків Покрій току костюму має практичне значення, бо виявляє веАтракціон має підвищену цікавість за рахунок ликий опір повітряному потоку і дозволяє учаснику можливості виконання оригінальних, в тон же час більш повно відчути легкість потоку На наспинній безпечних польотів в умовах, близьких до натурачастині костюма розміщений ранець з МІНІльних, і сприяє розвитку фізичної культури насепарашутом 19, діаметром приблизно 1 метр та лення і його оздоровленню витяжним парашутом 20 ( який може бути розмі щільне еластичне покриття 15, виконане з пружного матеріалу типу поролон, забезпечує комфорт і безпеку знаходження учасника атракціону на і горизонтальній СІТЦІ 2 3 такою ж метою виконані бокові обмежувальні стінки 4, які розміщені по краю підвалини 1 Решітка для вирівнювання повітряного потоку 5 встановлена над вентилятором 3, служить для вирівнювання закрученого повітряного потоку і є додатковим захистом в випадку непередбачених обставин Кріплення підвісної системи 6 до тіла учасника атракціону відбувається за допомогою шести розтяжок 16, дві з яких закріплюються на ногах, дві па плечах і дві на тали, причому довжина розтяжок 16 розрахована з урахуванням рівномірного навантаження на всі частини тіла Центр ваги надано на дві розтяжки, розташовані на тали Таким чином, компенсується вага учасника атракціону, який знаходиться на повітряному потоці Таке кріплення відвертає позаштатні ситуації і забезпечує безпечне проведення атракціону Підвалина 1 являє собою манеж, по бокам якого паралельно один одному розміщені дві опори 9, з натягнутою між ними під кутом 90° тросовою розтяжкою 10, що знаходиться на відстані порядку трьох метрів від підвалини 1 На тросовій розтяжці 10 жорстко закріплені два блоки, причому перший блок 11 розміщений безпосередньо над зоною вертикального повітряного потоку, а другий блок 12 - за межами підвалини 1 Трос 7, з'єднаний одним кінцем з пультом управління 8, виконаним в вигляді електричної лебідки, а іншим кінцем з ПІДВІСНОЮ системою 6 через жорстке сполучення наприклад парашутним карабіном 17 Взаємодіючи з тросовою розтяжкою через блоки 11,12, трос забезпечує підйом тіла учасника на необхідну висоту Оператор, регулюючи довжину троса 7, здійснює плавний підйом і спуск в діапазоні 1 , 5 - 2 метрів, надаючи учаснику атракціону відчути незрівнянне ані з чим почуття вільного польоту, штучно створене вертикальним висхідним потоком повітря 45476 Фіг. З Фіг. 1 Фіг. 4 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
