Вільний замок для ствольної зброї

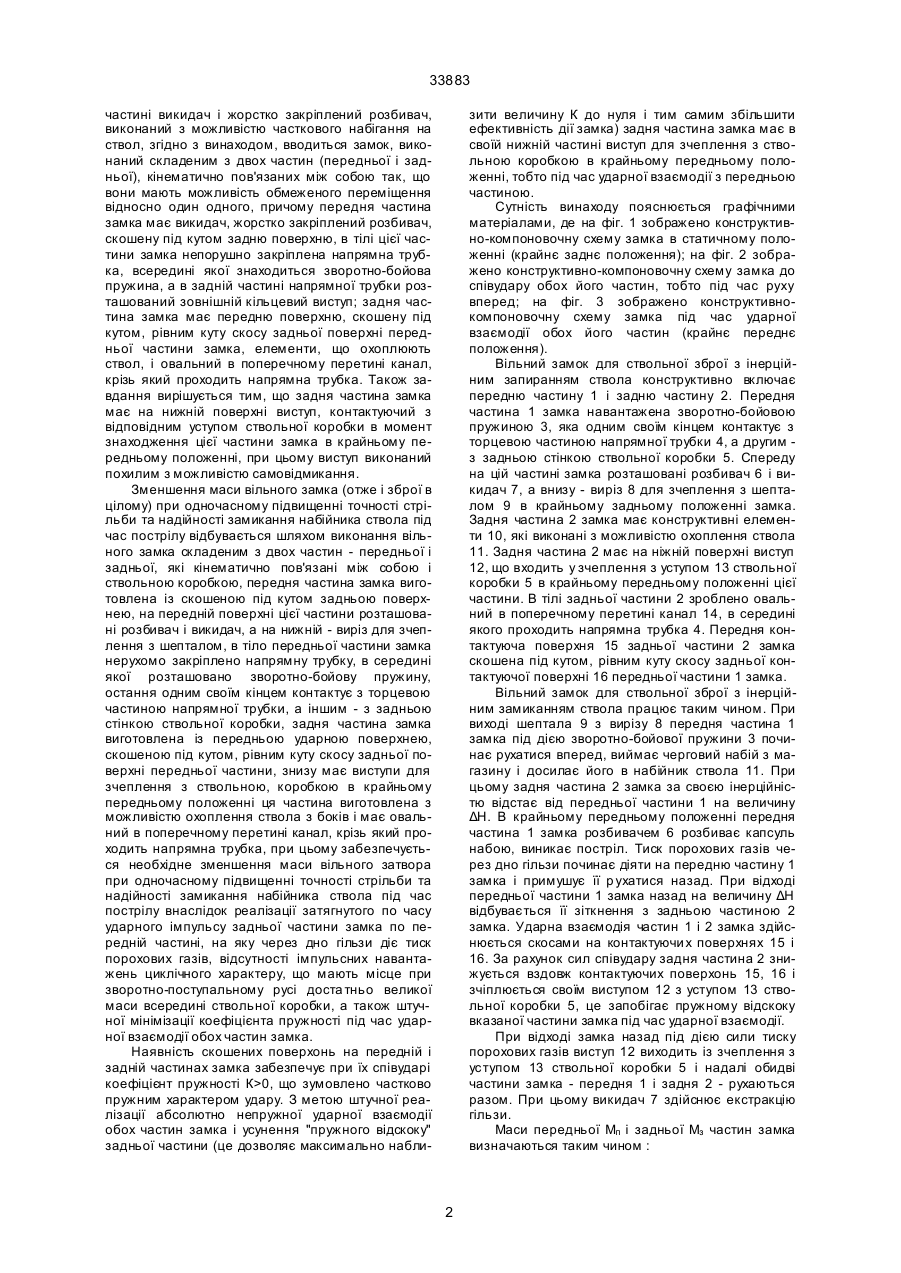

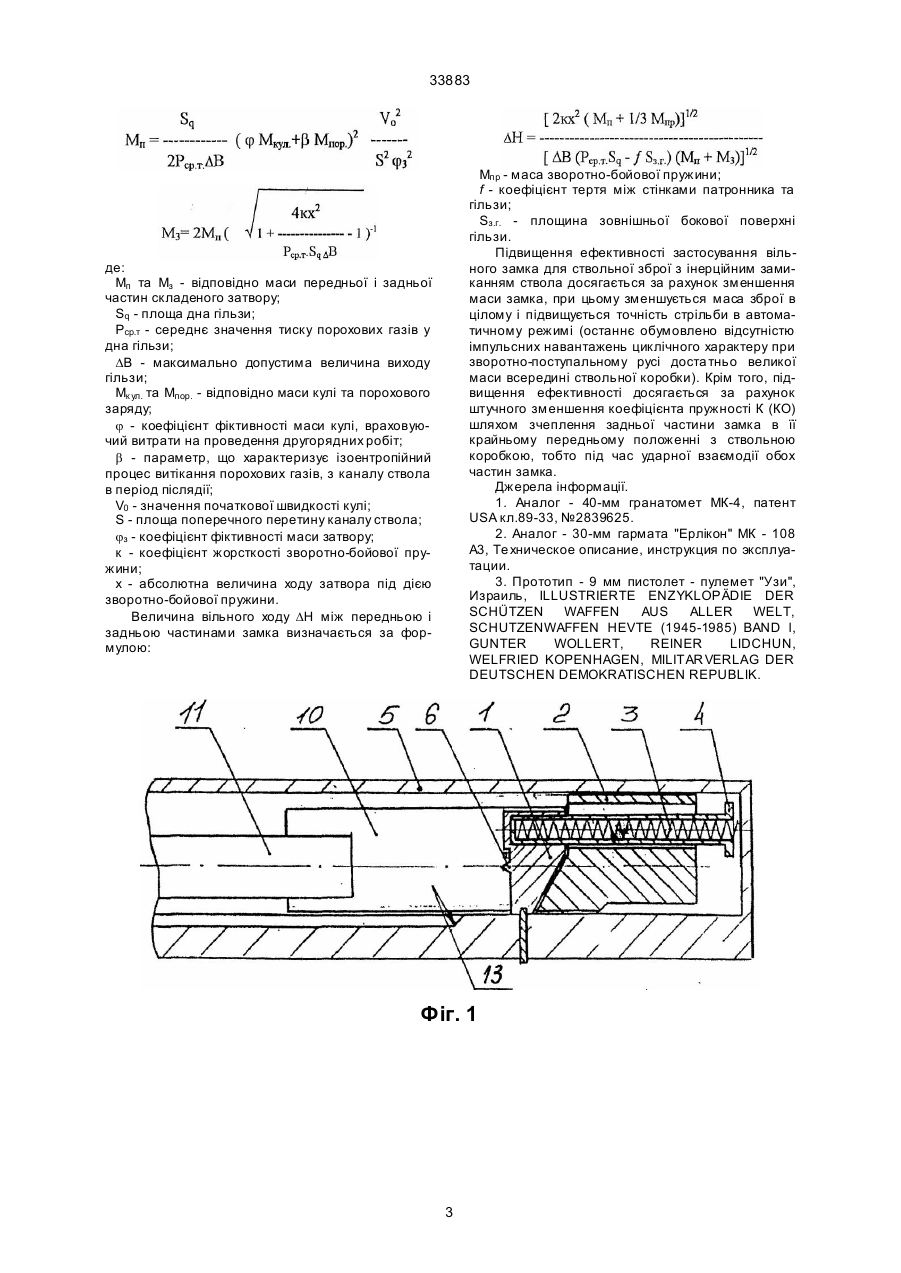

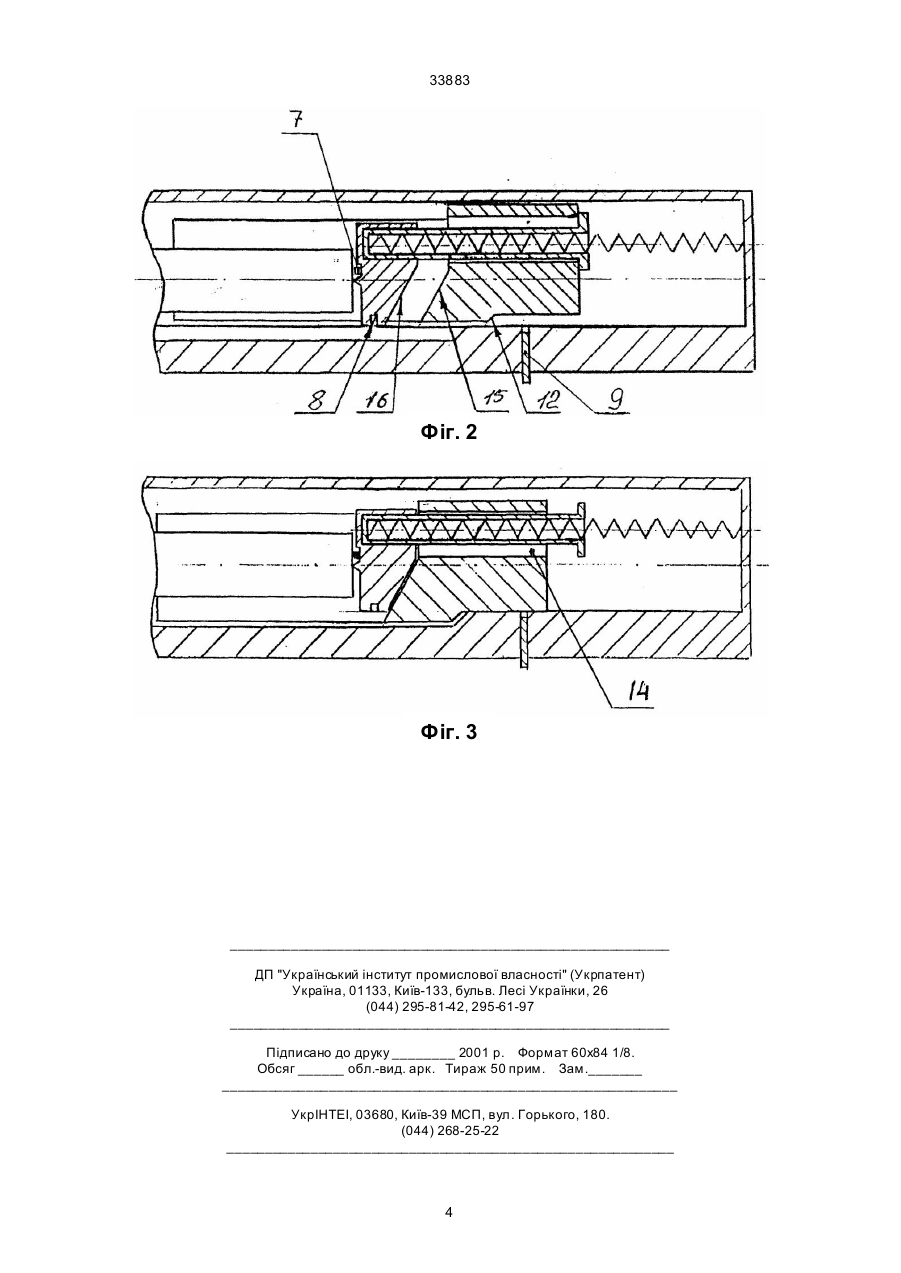

1. Вільний замок для ствольної зброї, що містить у передній частині викидач і жорстко закріплений розбивач, виконаний з можливістю часткового набігання на ствол, який відрізняється тим, що замок виконаний складеним з двох частин (передньої і задньої), кінематично пов'язаних між собою, так що вони мають можливість обмеженого переміщення один відносно одного; передня частина замка має викидач, жорстко закріплений роз 33883 частині викидач і жорстко закріплений розбивач, виконаний з можливістю часткового набігання на ствол, згідно з винаходом, вводиться замок, виконаний складеним з двох частин (передньої і задньої), кінематично пов'язаних між собою так, що вони мають можливість обмеженого переміщення відносно один одного, причому передня частина замка має викидач, жорстко закріплений розбивач, скошену під кутом задню поверхню, в тілі цієї частини замка непорушно закріплена напрямна трубка, всередині якої знаходиться зворотно-бойова пружина, а в задній частині напрямної трубки розташований зовнішній кільцевий виступ; задня частина замка має передню поверхню, скошену під кутом, рівним куту скосу задньої поверхні передньої частини замка, елементи, що охоплюють ствол, і овальний в поперечному перетині канал, крізь який проходить напрямна трубка. Також завдання вирішується тим, що задня частина замка має на нижній поверхні виступ, контактуючий з відповідним уступом ствольної коробки в момент знаходження цієї частини замка в крайньому передньому положенні, при цьому виступ виконаний похилим з можливістю самовідмикання. Зменшення маси вільного замка (отже і зброї в цілому) при одночасному підвищенні точності стрільби та надійності замикання набійника ствола під час пострілу відбувається шляхом виконання вільного замка складеним з двох частин - передньої і задньої, які кінематично пов'язані між собою і ствольною коробкою, передня частина замка виготовлена із скошеною під кутом задньою поверхнею, на передній поверхні цієї частини розташовані розбивач і викидач, а на нижній - виріз для зчеплення з шепталом, в тіло передньої частини замка нерухомо закріплено напрямну трубку, в середині якої розташовано зворотно-бойову пружину, остання одним своїм кінцем контактує з торцевою частиною напрямної трубки, а іншим - з задньою стінкою ствольної коробки, задня частина замка виготовлена із передньою ударною поверхнею, скошеною під кутом, рівним куту скосу задньої поверхні передньої частини, знизу має виступи для зчеплення з ствольною, коробкою в крайньому передньому положенні ця частина виготовлена з можливістю охоплення ствола з боків і має овальний в поперечному перетині канал, крізь який проходить напрямна трубка, при цьому забезпечується необхідне зменшення маси вільного затвора при одночасному підвищенні точності стрільби та надійності замикання набійника ствола під час пострілу внаслідок реалізації затягнутого по часу ударного імпульсу задньої частини замка по передній частині, на яку через дно гільзи діє тиск порохових газів, відсутності імпульсних навантажень циклічного характеру, що мають місце при зворотно-поступальному русі доста тньо великої маси всередині ствольної коробки, а також штучної мінімізації коефіцієнта пружності під час ударної взаємодії обох частин замка. Наявність скошених поверхонь на передній і задній частинах замка забезпечує при їх співударі коефіцієнт пружності К>0, що зумовлено частково пружним характером удару. З метою штучної реалізації абсолютно непружної ударної взаємодії обох частин замка і усунення "пружного відскоку" задньої частини (це дозволяє максимально набли зити величину К до нуля і тим самим збільшити ефективність дії замка) задня частина замка має в своїй нижній частині виступ для зчеплення з ствольною коробкою в крайньому передньому положенні, тобто під час ударної взаємодії з передньою частиною. Сутність винаходу пояснюється графічними матеріалами, де на фіг. 1 зображено конструктивно-компоновочну схему замка в статичному положенні (крайнє заднє положення); на фіг. 2 зображено конструктивно-компоновочну схему замка до співудару обох його частин, тобто під час руху вперед; на фіг. 3 зображено конструктивнокомпоновочну схему замка під час ударної взаємодії обох його частин (крайнє переднє положення). Вільний замок для ствольної зброї з інерційним запиранням ствола конструктивно включає передню частину 1 і задню частину 2. Передня частина 1 замка навантажена зворотно-бойовою пружиною 3, яка одним своїм кінцем контактує з торцевою частиною напрямної трубки 4, а другим з задньою стінкою ствольної коробки 5. Спереду на цій частині замка розташовані розбивач 6 і викидач 7, а внизу - виріз 8 для зчеплення з шепталом 9 в крайньому задньому положенні замка. Задня частина 2 замка має конструктивні елементи 10, які виконані з можливістю охоплення ствола 11. Задня частина 2 має на ніжній поверхні виступ 12, що входить у зчеплення з уступом 13 ствольної коробки 5 в крайньому передньому положенні цієї частини. В тілі задньої частини 2 зроблено овальний в поперечному перетині канал 14, в середині якого проходить напрямна трубка 4. Передня контактуюча поверхня 15 задньої частини 2 замка скошена під кутом, рівним куту скосу задньої контактуючої поверхні 16 передньої частини 1 замка. Вільний замок для ствольної зброї з інерційним замиканням ствола працює таким чином. При виході шептала 9 з вирізу 8 передня частина 1 замка під дією зворотно-бойової пружини 3 починає рухатися вперед, виймає черговий набій з магазину і досилає його в набійник ствола 11. При цьому задня частина 2 замка за своєю інерційністю відстає від передньої частини 1 на величину ΔН. В крайньому передньому положенні передня частина 1 замка розбивачем 6 розбиває капсуль набою, виникає постріл. Тиск порохових газів через дно гільзи починає діяти на передню частину 1 замка і примушує її р ухатися назад. При відході передньої частини 1 замка назад на величину ΔН відбувається її зіткнення з задньою частиною 2 замка. Ударна взаємодія частин 1 і 2 замка здійснюється скосами на контактуючи х поверхнях 15 і 16. За рахунок сил співудару задня частина 2 знижується вздовж контактуючих поверхонь 15, 16 і зчіплюється своїм виступом 12 з уступом 13 ствольної коробки 5, це запобігає пружному відскоку вказаної частини замка під час ударної взаємодії. При відході замка назад під дією сили тиску порохових газів виступ 12 виходить із зчеплення з уступом 13 ствольної коробки 5 і надалі обидві частини замка - передня 1 і задня 2 - рухаються разом. При цьому викидач 7 здійснює екстракцію гільзи. Маси передньої Мп і задньої Мз частин замка визначаються таким чином : 2 33883 Мпр - маса зворотно-бойової пружини; f - коефіцієнт тертя між стінками патронника та гільзи; Sз.г. - площина зовнішньої бокової поверхні гільзи. Підвищення ефективності застосування вільного замка для ствольної зброї з інерційним замиканням ствола досягається за рахунок зменшення маси замка, при цьому зменшується маса зброї в цілому і підвищується точність стрільби в автоматичному режимі (останнє обумовлено відсутністю імпульсних навантажень циклічного характеру при зворотно-поступальному русі доста тньо великої маси всередині ствольної коробки). Крім того, підвищення ефективності досягається за рахунок штучного зменшення коефіцієнта пружності К (КО) шляхом зчеплення задньої частини замка в її крайньому передньому положенні з ствольною коробкою, тобто під час ударної взаємодії обох частин замка. Джерела інформації. 1. Аналог - 40-мм гранатомет МК-4, патент USA кл.89-33, №2839625. 2. Аналог - 30-мм гармата "Ерлікон" МК - 108 A3, Те хническое описание, инструкция по эксплуатации. 3. Прототип - 9 мм пистолет - пулемет "Узи", Израиль, ILLUSTRIERTE ENZYKLOPÄDIE DER SCHÜTZEN WAFFEN AUS ALLER WELT, SCHUTZENWAFFEN HEVTE (1945-1985) BAND l, GUNTER WOLLERT, REINER LIDCHUN, WELFRIED KOPENHAGEN, MILITAR VERLAG DER DEUTSCHEN DEMOKRATISCHEN REPUBLIK. де: Мп та Мз - відповідно маси передньої і задньої частин складеного затвору; Sq - площа дна гільзи; Рср.т - середнє значення тиску порохових газів у дна гільзи; DВ - максимально допустима величина виходу гільзи; Мк ул. та Мпор. - відповідно маси кулі та порохового заряду; j - коефіцієнт фіктивності маси кулі, враховуючий витрати на проведення другорядних робіт; b - параметр, що характеризує ізоентропійний процес витікання порохових газів, з каналу ствола в період післядії; V0 - значення початкової швидкості кулі; S - площа поперечного перетину каналу ствола; jз - коефіцієнт фіктивності маси затвору; к - коефіцієнт жорсткості зворотно-бойової пружини; х - абсолютна величина ходу затвора під дією зворотно-бойової пружини. Величина вільного ходу DН між передньою і задньою частинами замка визначається за формулою: Фіг. 1 3 33883 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
