Пристрій для вимірювання фазового зсуву

Формула / Реферат | Подібні патенти | МПК / Мітки | Код посилання

Номер патенту: 457

Опубліковано: 30.04.1993

Автори: Токовенко Степан Омелянович, Свідлер Ігор Давидович

Завантажити PDF файл.

Формула / Реферат

Формула изобретения

Устройство для измерения фазового сдвига, содержащее триггерный фазометр, выход которого является первым выходом устройства и реверсивный счетчик, выход которого является вторым выходом устройства, отличающееся тем, что, с целью повышения надежности устройства, в него дополнительно введены задатчик двух чисел, два блока сравнения двух чисел, два элемента задержки и два элемента И, причем выход триггерного фазометра подключен к первым входам блоков сравнения двух чисел, вторые входы которых подключены к выходам задатчика двух чисел, выход первого блока сравнения двух чисел через первый элемент задержки подключен к первому входу элемента И, выход которого подключен к суммирующему входу реверсивного счетчика, вычитающий вход которого подключен к выходу второго элемента И, первый вход которого через второй элемент задержки подключен к выходу второго блока сравнения двух чисел, вход первого элемента задержки объединен с вторым входом второго элемента И, а вход второго элемента задержки объединен с вторым входом первого элемента И.

Текст

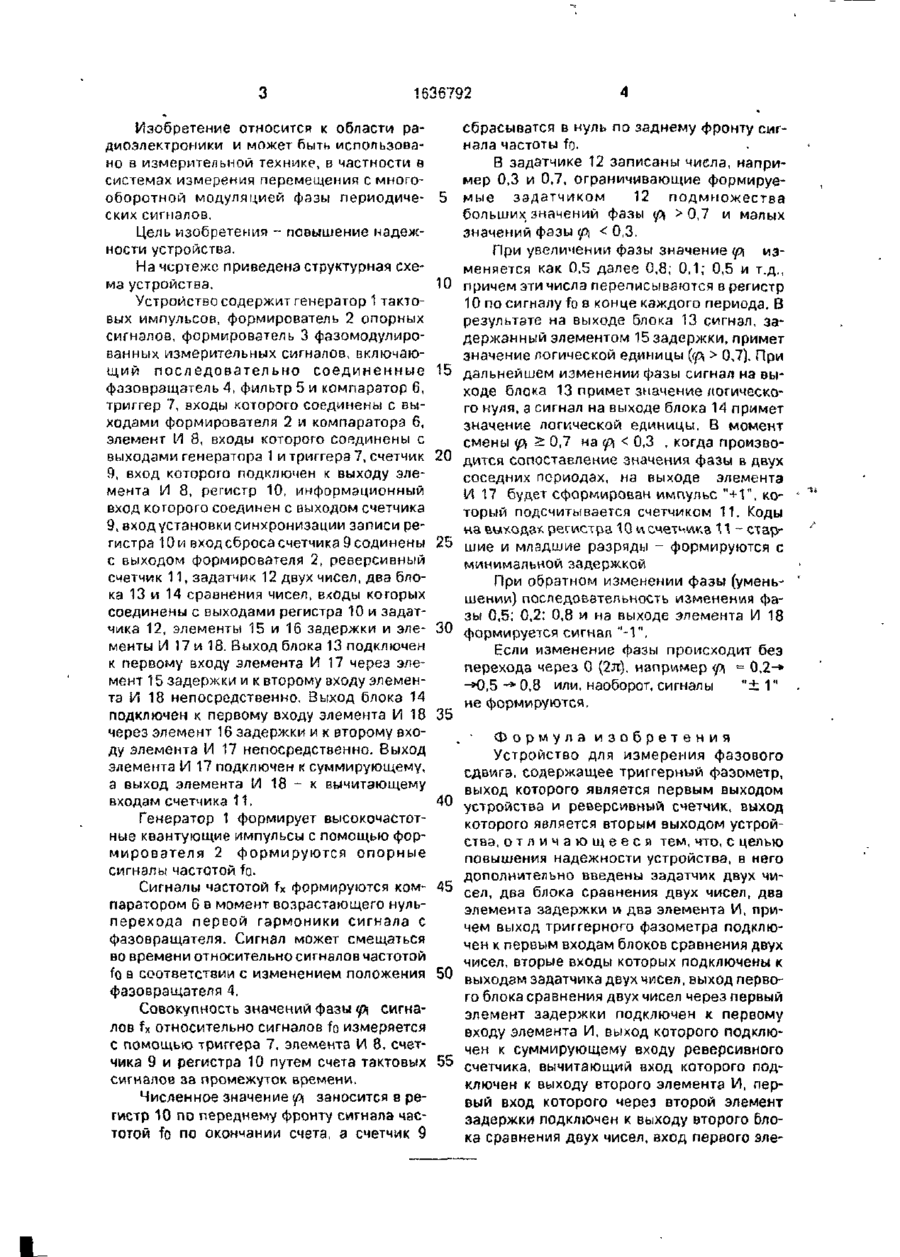

Изобретение относится к радиоэлектронике и может быть использовано в измерительной технике, в частности в системах измерения перемещения с многооборотной 12 13 модуляцией фазы периодических сигналов. Цель изобретения - повышение надежности устройства, достигается тем, что в устройст-і во дополнительно вводятся задатчик 12 двух чисел, блоки 13 и 14 сравнения двух чисел, элементы задержки 15 и 16 и элементы И 17 и 18. Кроме того, устройство содержит генератор 1 тактовых импульсов, формирователь 2 опорных сигналов, формирователь 3 фазомодулированных измерительных сигналов, содержащий фазовращатель 4, фильтр 5 и компаратор 6, триггер 7, элемент И 8, счетчик 9, регистр 10 и реверсивный счетчик 11.1 ил. \ X і 15 ft и Вш2 11 -с > 163Є792 Изобретение относится к области радиоэлектроники и может быть использовано в измерительной технике, в частности в системах измерения перемещения с многооборотной модуляцией фазы периодических сигналов. Цель изобретения - повышение надежности устройства. На чертеже приведена структурная схема устройства. Устройство содержит генератор 1 тактовых импульсов, формирователь 2 опорных сигналов, формирователь 3 фазомодулированных измерительных сигналов, включающий п о с л е д о в а т е л ь н о с о е д и н е н н ы е фазовращатель 4, фильтр 5 и компаратор 6, триггер 7, входы которого соединены с выходами формирователя 2 и компаратора 6, элемент Щ 8, входы которого соединены с выходами генератора 1 и триггера 7, счетчик 9, вход которого подключен к выходу элемента И 8, регистр 10, информационный вход которого соединен с выходом счетчика 9, вход установки синхронизации записи регистра 10 и вход сброса счетчика 9 содинены с выходом формирователя 2, реверсивный счетчик 11, задатчик 12 двух чисел, два блока 13 и 14 сравнения чисел, входы которых соединены с выходами регистра 10 и задзтчика 12, элементы 15 и 16 задержки и элементы И 17 и 18. Выход блока 13 подключен к первому входу элемента И 17 через элемент 15 задержки и к второму входу элемента И 18 непосредственно. Выход блока 14 подключен к первому входу элемента И 18 через элемент 16 задержки и к второму входу элемента И 17 непосредственно. Выход элемента И 17 подключен к суммирующему, а выход элемента И 18 - к вычитающему входам счетчика 11. 5 10 15 20 25 сбрасыватся в нуль по заднему фронту сигнала частоты fo. В задатчике 12 записаны числа, например 0,3 и 0,7, ограничивающие формируемые зэдатчиком 12 подмножества больших значений фазы ^ > 0,7 и малых значений фазы

Дивитися
