Більярдний стіл

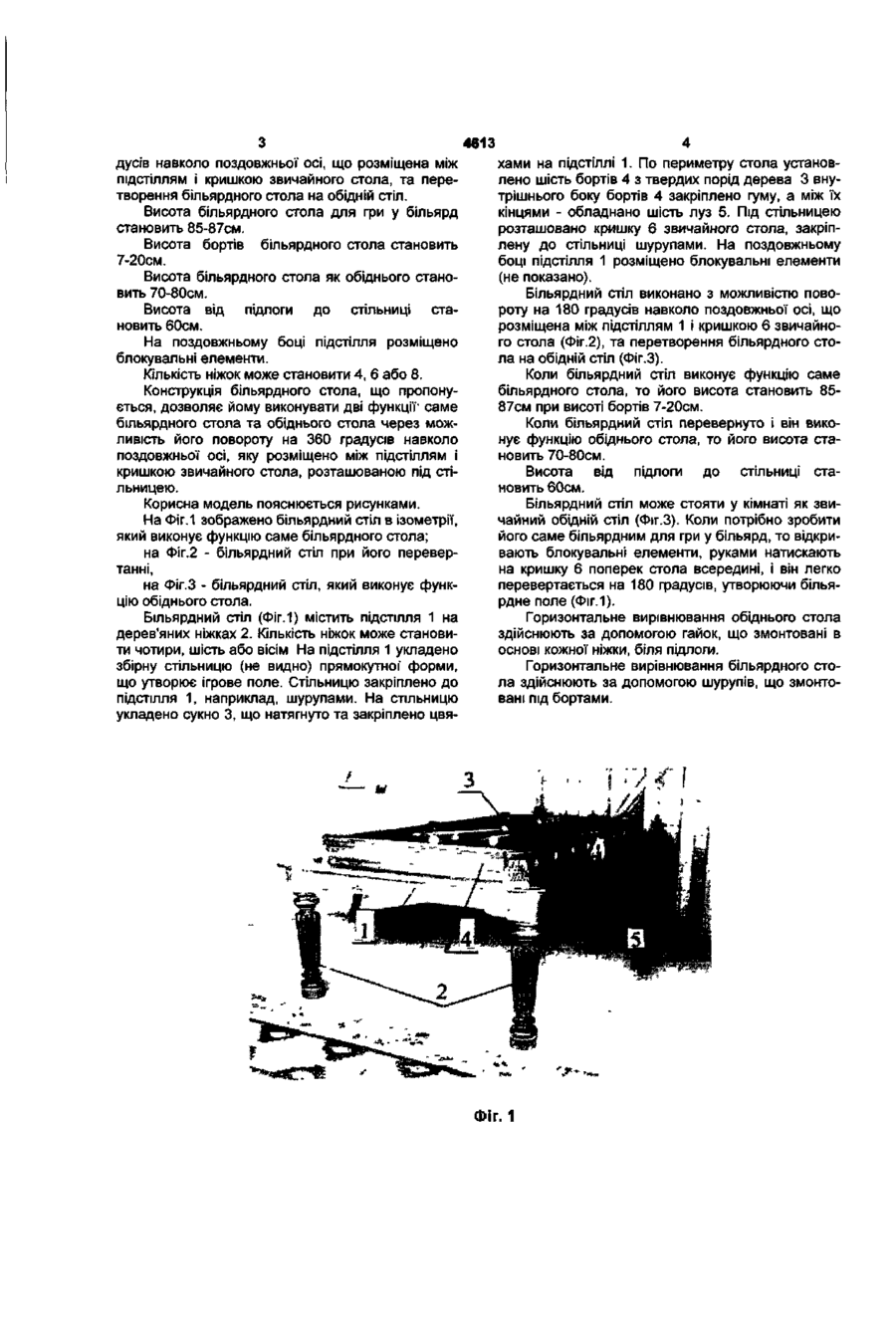

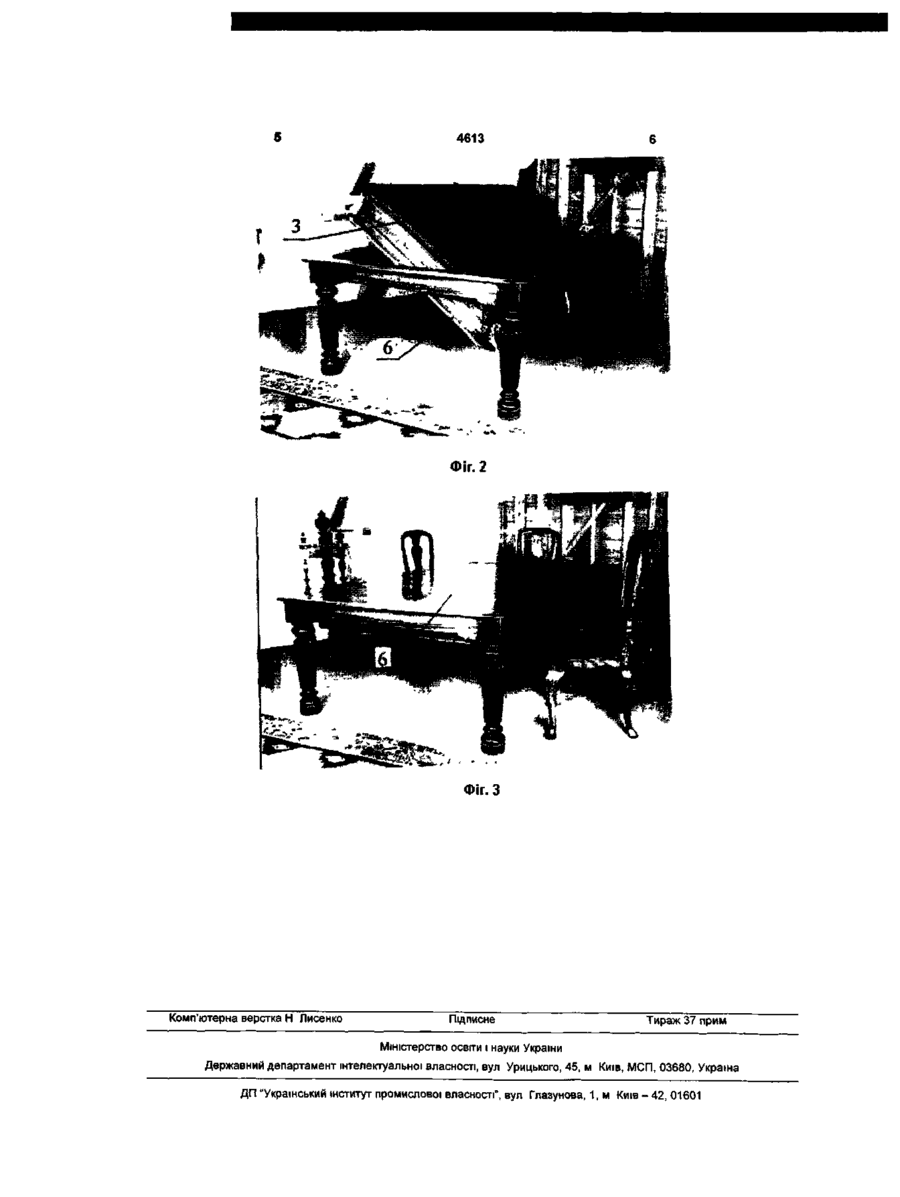

1. Більярдний стіл, що складається з підстілля на дерев'яних ніжках, на яке укладено збірну стільницю прямокутної форми, що утворює ігрове поле і яку закріплено до підстілля, на стільницю укладено сукно, що натягнуто та закріплено цвяхами на підстіллі, а між кінцями шести бортів обладнано шість луз, який відрізняється тим, що під стільницею розташовано кришку звичайного стола, закріплену до стільниці шурупами, причому більярдний стіл виконано з можливістю повороту на 180 градусів навколо поздовжньої осі, що розміщена між підстіллям і кришкою звичайного Корисна модель належить до галузі ігор, зокрема, до більярда, а саме, до більярдних столів, що перетворюються в інші столи. Відомо, що існують лузні (російські, американські, англійські для гри в "Снукер") та карамбольні більярдні столи, які мають різні розміри, проте співвідношення довжини до ширини стола завжди становить 2:1 [Балин И.В. «В мире бильярда»: Феникс, Ростов-на-Дону, -2000, с.44-50]. Відомо більярдний стіл, що складається з підстілля на шести дерев'яних ніжках, на яке укладено збірну стільницю прямокутної форми, що утворює ігрове поле. Стільниця складається з 3-5 дощок - аспідних, мармурових, залізобетонних, дерев'яних або асфальтопекових, які з'єднані між собою мідними штифтами. До підстілля стільницю закріплено шурупами. На добре відшліфовані дошки укладено сукно, що натягнуто та закріплено цвяхами на підстіллі. По периметру стола установлено шість бортів з твердих порід дерева. З внутрішнього боку бортів закріплено гуму, а між їх кін стола, та перетворення більярдного стола на обідній стіл. 2. Більярдний стіл за п.1, який відрізняється тим, що висота більярдного стола для гри у більярд становить 85 - 87см. 3. Більярдний стіл за п.2, який відрізняється тим, що висота бортів становить 7-20см. 4. Більярдний стіл за п.1, який відрізняється тим, що висота більярдного стола як обіднього становить 70-80см. 5. Більярдний стіл за п.4, який відрізняється тим, що висота від підлоги до стільниці становить 60см. 6. Більярдний стіл за п.1, який відрізняється тим, що на поздовжньому боці підстілля розміщено блокувальні елементи. 7. Більярдний стіл за п.1, який відрізняється тим, що кількість ніжок становить 4, 6 або 8. цями обладнано шість луз [Балин И.В. «В мире бильярда»: Феникс, Ростов-на-Дону -2000, с.44-45]. Зазначений більярдний стіл може використовуватися лише за своїм прямим призначенням, тобто для гри у більярд. В основу корисної моделі поставлено задачу розширення функціональних можливостей більярдного стола шляхом перетворення його в інший стіл. Поставлену задачу вирішують тим, що у більярдному столі, який складається з підстілля на дерев'яних ніжках, на яке укладено збірну стільницю прямокутної форми, що утворює ігрове поле і яку закріплено до підстілля, на стільницю укладено сукно, що натягнуто та закріплено цвяхами на підстіллі, а між кінцями шести бортів обладнано шість луз, згідно з корисною моделлю, під стільницею розташовано кришку звичайного стола, закріплену до стільниці шурупами, причому більярдний стіл виконано з можливістю повороту на 180 гра СО т™ CD 5Г ^ 4613 дусів навколо поздовжньої осі, що розміщена між підстіллям і кришкою звичайного стола, та перетворення більярдного стола на обідній стіл. Висота більярдного стола для гри у більярд становить 85-87см. Висота бортів більярдного стола становить 7-20см. Висота більярдного стола як обіднього становить 70-80см. Висота від підлоги до стільниці становить 60см. На поздовжньому боці підстілля розміщено блокувальні елементи. Кількість ніжок може становити 4, 6 або 8. Конструкція більярдного стола, що пропонується, дозволяє йому виконувати дві функції- саме більярдного стола та обіднього стола через можливість його повороту на 360 градусів навколо поздовжньої осі, яку розміщено між підстіллям і кришкою звичайного стола, розташованою під стільницею. Корисна модель пояснюється рисунками. На Фіг.1 зображено більярдний стіл в ізометрії, який виконує функцію саме більярдного стола; на Фіг.2 - більярдний стіл при його перевертанні, на Фіг.З - більярдний стіл, який виконує функцію обіднього стола. Більярдний стіл (Фіг.1) містить підстілля 1 на дерев'яних ніжках 2. Кількість ніжок може становити чотири, шість або вісім На підстілля 1 укладено збірну стільницю (не видно) прямокутної" форми, що утворює ігрове поле. Стільницю закріплено до підстілля 1, наприклад, шурупами. На стільницю укладено сукно 3, що натягнуто та закріплено цвя хами на підстіллі 1. По периметру стола установлено шість бортів 4 з твердих порід дерева 3 внутрішнього боку бортів 4 закріплено гуму, а між їх кінцями - обладнано шість луз 5. Під стільницею розташовано кришку 6 звичайного стола, закріплену до стільниці шурупами. На поздовжньому боці підстілля 1 розміщено блокувальні елементи (не показано). Більярдний стіл виконано з можливістю повороту на 180 градусів навколо поздовжньої осі, що розміщена між підстіллям 1 і кришкою 6 звичайного стола (Фіг.2), та перетворення більярдного стола на обідній стіл (Фіг.З). Коли більярдний стіл виконує функцію саме більярдного стола, то його висота становить 8587см при висоті бортів 7-20см. Коли більярдний стіл перевернуто і він виконує функцію обіднього стола, то його висота становить 70-80см. Висота від підлоги до стільниці становить 60см. Більярдний стіл може стояти у кімнаті як звичайний обідній стіл (Фіг.З). КОЛИ потрібно зробити його саме більярдним для гри у більярд, то відкривають блокувальні елементи, руками натискають на кришку 6 поперек стола всередині, і він легко перевертається на 180 градусів, утворюючи більярдне поле (Фіг.1). Горизонтальне вирівнювання обіднього стола здійснюють за допомогою гайок, що змонтовані в основі кожної ніжки, біля підлоги. Горизонтальне вирівнювання більярдного стола здійснюють за допомогою шурупів, що змонтовані під бортами. Фіг. 1 4613 Фіг. 2 Фіг. З Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
