Більярдний стіл

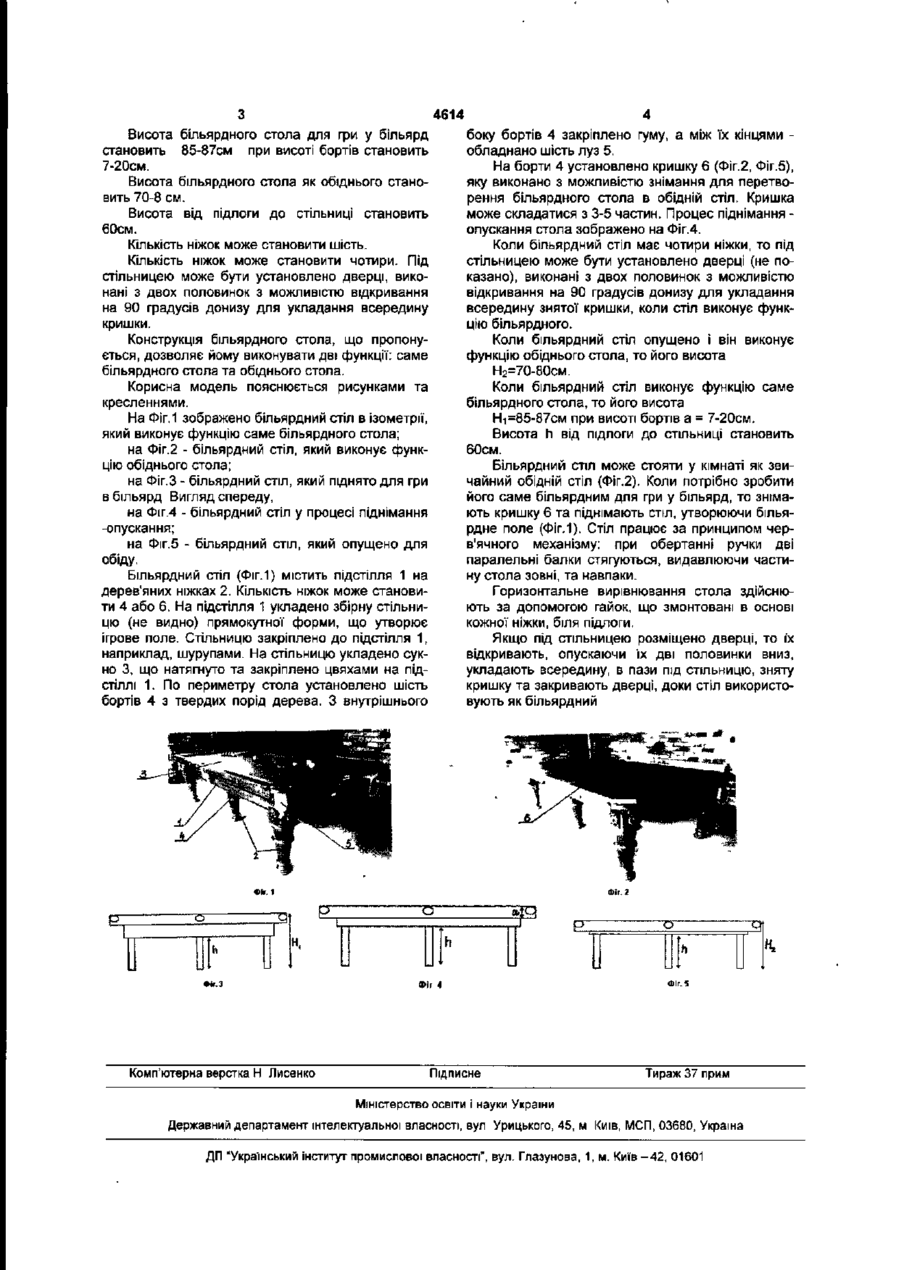

1 Більярдний стіл, що складається з підстілля на дерев'яних ніжках, на яке укладено збірну стільницю прямокутної форми, що утворює ігрове поле і яку закріплено до підстілля, на стільницю укладено сушо, що натягнуто та закріплено цвяхами на підстіллі, а між кінцями шести бортів обладнано шість луз, який відрізняється тим, що його виконано з можливістю опускання ігрового поля, установлення на борти кришки та перетворення більярдного стола на обідній стіл. 2. Більярдний стіл за п.1, який відрізняється тим, що його виконано з можливістю опусканняпіднімання ігрового поля за допомогою черв'ячного механізму. 3. Більярдний стіл за п 1,який відрізняється тим, Корисна модель належить до галузі ігор, зокрема, до більярда, а саме, до більярдних столів, що перетворюються в інші столи. Відомо, ЩО існують лузні (російські, американські, англійські для гри в "Снукер") та карамбольні більярдні столи, які мають різні розміри, проте співвідношення довжини до ширини стола завжди становить 2:1 [Балин И.В. «В мире бильярда»: Феникс, Ростов-на-Дону, -2000, с.44-50]. Відомо більярдний стіл, що складається з підстілля на шести дерев'яних ніжках, на яке укладено збірну стільницю прямокутної форми, що утворює ігрове поле. Стільниця складається з 3-5 дощок - аспідних, мармурових, залізобетонних, дерев'яних або асфальтопекових, які з'єднані між собою мідними штифтами. До підстілля стільницю закріплено шурупами. На добре відшліфовані дошки укладено сукно, що натягнуто та закріплено цвяхами на підстіллі По периметру стола установлено шість бортів з твердих порід дерева. З внутрішнього боку бортів закріплено гуму, а між їх кінцями обладнано шість луз [Балин И.В «В мире бильярда»: Феникс, Ростов-на-Дону, -2000, с.44-45]. що кришка складається з 3-5 частин 4. Більярдний стіл за п.1, який відрізняється тим, що висота більярдного стола для гри у більярд становить 85-87СМ. 5. Більярдний стіл за п 4, який відрізняється тим, що висота бортів становить 7-20см. 6. Більярдний стіл за п.1, який відрізняється тим, що висота більярдного стола як обіднього становить 70-80см. 7. Більярдний стіл за п.4, який відрізняється тим, що висота від підлоги до стільниці становить 60см. 8. Більярдний стіл за п.1, який відрізняється тим, що кількість ніжок становить шість. 9 Більярдний стіл за п.1, який відрізняється тим, що кількість ніжок становить чотири. 10. Більярдний стіл за п.9, який відрізняється тим, що під стільницею установлено дверці, виконані з двох половинок з можливістю відкривання на 90 градусів донизу для укладання всередину кришки. Зазначений більярдний стіл може використовуватися лише за своїм прямим призначенням, тобто для гри у більярд. В основу корисної моделі поставлено задачу розширення функціональних можливостей більярдного стола шляхом перетворення його в інший стіл. Поставлену задачу вирішують тим, що більярдний стіл, який складається з підстілля на дерев'яних ніжках, на яке укладено збірну стільницю прямокутної форми, що утворює ігрове поле і яку закріплено до підстілля, на стільницю укладено сукно, що натягнуто та закріплено цвяхами на підстіллі, а між кінцями шести бортів обладнано шість луз, згідно з корисною моделлю, його виконано з можливістю опускання ігрового поля, установлення на борти кришки та перетворення більярдного стола на обідній стіл. Більярдний стіл виконано з можливістю опускання - піднімання ігрового поля за допомогою черв'ячного механізму. Кришка може складатися з 3-5 частин. со 4614 Висота більярдного стола для гри у більярд становить 85-87см при висоті бортів становить 7-20см. Висота більярдного стола як обіднього становить 70-8 см. Висота від підлоги до стільниці становить 60см. Кількість ніжок може становити шість. Кількість ніжок може становити чотири. Під стільницею може бути установлено дверці, виконані з двох половинок з можливістю відкривання на 90 градусів донизу для укладання всередину кришки. Конструкція більярдного стола, що пропонується, дозволяє йому виконувати дві функції: саме більярдного стола та обіднього стола. Корисна модель пояснюється рисунками та кресленнями. На Фіг. 1 зображено більярдний стіл в ізометрії, який виконує функцію саме більярдного стола; на Фіг.2 - більярдний стіл, який виконує функцію обіднього стола; на Фіг.З - більярдний стіл, який піднято для гри в більярд Вигляд спереду, на Фіг.4 - більярдний стіл у процесі піднімання -опускання; на Фіг.5 - більярдний стіл, який опущено для обіду. Більярдний стіл (Фіг.1) містить підстілля 1 на дерев'яних ніжках 2. Кількість ніжок може становити 4 або 6. На підстілля 1 укладено збірну стільницю (не видно) прямокутної форми, що утворює ігрове поле. Стільницю закріплено до підстілля 1, наприклад, шурупами. На стільницю укладено сукно 3, що натягнуто та закріплено цвяхами на підстіллі 1. По периметру стола установлено шість бортів 4 з твердих порід дерева. З внутрішнього боку бортів 4 закріплено гуму, а між їх кінцями обладнано шість луз 5. На борти 4 установлено кришку 6 (Фіг.2, Фіг.5), яку виконано з можливістю знімання для перетворення більярдного стола в обідній стіл. Кришка може складатися з 3-5 частин. Процес піднімання опускання стола зображено на Фіг.4. Коли більярдний стіл має чотири ніжки, то під стільницею може бути установлено дверці (не показано), виконані з двох половинок з можливістю відкривання на 90 градусів донизу для укладання всередину знятої кришки, коли стіл виконує функцію більярдного. Коли більярдний стіл опущено і він виконує функцію обіднього стола, то його висота Н2=70-80см. Коли більярдний стіл виконує функцію саме більярдного стола, то його висота Ні=85-87см при висоті бортів а = 7-20см. Висота h від підлоги до стільниці становить 60см. Більярдний стіл може стояти у кімнаті як звичайний обідній стіл (Фіг.2). Коли потрібно зробити його саме більярдним для гри у більярд, то знімають кришку 6 та піднімають стіл, утворюючи більярдне поле (Фіг. 1). Стіл працює за принципом черв'ячного механізму: при обертанні ручки дві паралельні балки стягуються, видавлюючи частину стола зовні, та навпаки. Горизонтальне вирівнювання стола здійснюють за допомогою гайок, що змонтовані в основі кожної ніжки, біля підлоги. Якщо під стільницею розміщено дверці, то їх відкривають, опускаючи їх дві половинки вниз, укладають всередину, в пази під стільницю, зняту кришку та закривають дверці, доки стіл використовують як більярдний *і є: * н, Фіг 4 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
