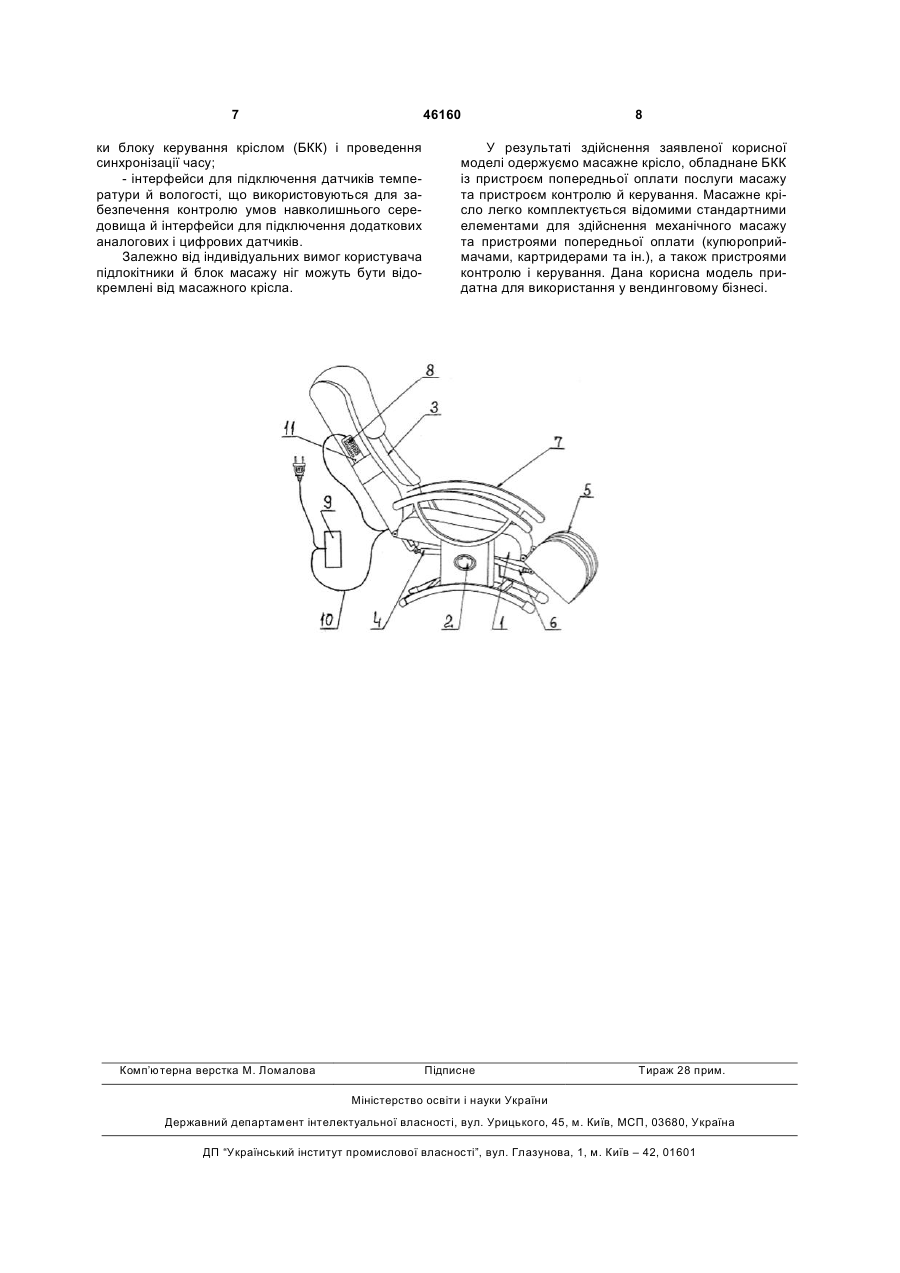

Масажне крісло

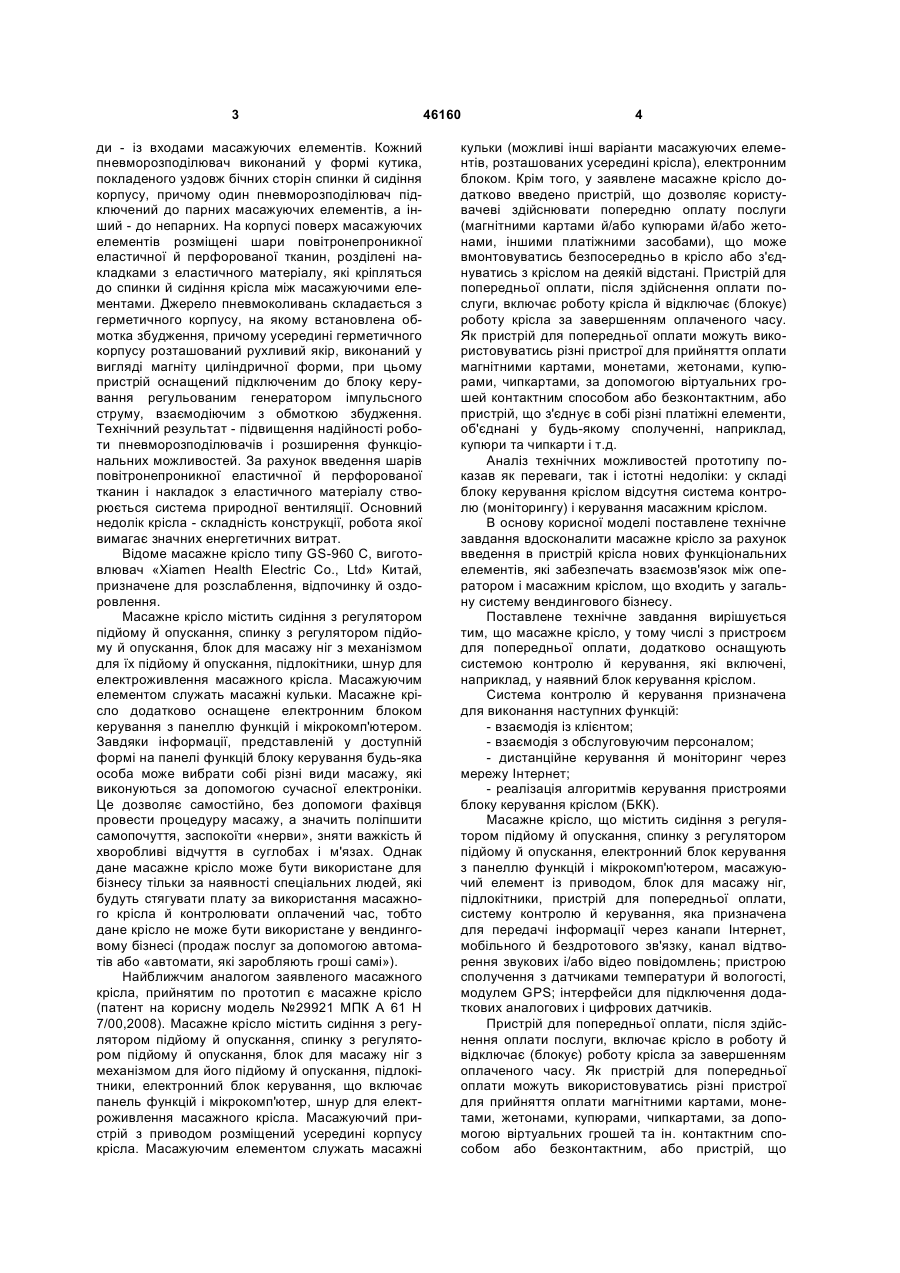

1. Масажне крісло, що містить сидіння з регулятором підйому й опускання, спинку з регулятором підйому й опускання, електронний блок керування з панеллю функцій і мікрокомп'ютером, масажуючий елемент з приводом і пристроєм попередньої оплати, яке відрізняється тим, що додатково введено систему контролю й керування, що включає контролер, який реалізує алгоритми керування й пристрій зв'язку, який призначений для передачі інформації через канали інтернет, мобільного й бездротового зв'язку, модулем GPS; 3 ди - із входами масажуючих елементів. Кожний пневморозподілювач виконаний у формі кутика, покладеного уздовж бічних сторін спинки й сидіння корпусу, причому один пневморозподілювач підключений до парних масажуючих елементів, а інший - до непарних. На корпусі поверх масажуючих елементів розміщені шари повітронепроникної еластичної й перфорованої тканин, розділені накладками з еластичного матеріалу, які кріпляться до спинки й сидіння крісла між масажуючими елементами. Джерело пневмоколивань складається з герметичного корпусу, на якому встановлена обмотка збудження, причому усередині герметичного корпусу розташований рухливий якір, виконаний у вигляді магніту циліндричної форми, при цьому пристрій оснащений підключеним до блоку керування регульованим генератором імпульсного струму, взаємодіючим з обмоткою збудження. Технічний результат - підвищення надійності роботи пневморозподілювачів і розширення функціональних можливостей. За рахунок введення шарів повітронепроникної еластичної й перфорованої тканин і накладок з еластичного матеріалу створюється система природної вентиляції. Основний недолік крісла - складність конструкції, робота якої вимагає значних енергетичних витрат. Відоме масажне крісло типу GS-960 С, виготовлювач «Xiamen Health Electric Co., Ltd» Китай, призначене для розслаблення, відпочинку й оздоровлення. Масажне крісло містить сидіння з регулятором підйому й опускання, спинку з регулятором підйому й опускання, блок для масажу ніг з механізмом для їх підйому й опускання, підлокітники, шнур для електроживлення масажного крісла. Масажуючим елементом служать масажні кульки. Масажне крісло додатково оснащене електронним блоком керування з панеллю функцій і мікрокомп'ютером. Завдяки інформації, представленій у доступній формі на панелі функцій блоку керування будь-яка особа може вибрати собі різні види масажу, які виконуються за допомогою сучасної електроніки. Це дозволяє самостійно, без допомоги фахівця провести процедуру масажу, а значить поліпшити самопочуття, заспокоїти «нерви», зняти важкість й хворобливі відчуття в суглобах і м'язах. Однак дане масажне крісло може бути використане для бізнесу тільки за наявності спеціальних людей, які будуть стягувати плату за використання масажного крісла й контролювати оплачений час, тобто дане крісло не може бути використане у вендинговому бізнесі (продаж послуг за допомогою автоматів або «автомати, які заробляють гроші самі»). Найближчим аналогом заявленого масажного крісла, прийнятим по прототип є масажне крісло (патент на корисну модель №29921 МПК А 61 Н 7/00,2008). Масажне крісло містить сидіння з регулятором підйому й опускання, спинку з регулятором підйому й опускання, блок для масажу ніг з механізмом для його підйому й опускання, підлокітники, електронний блок керування, що включає панель функцій і мікрокомп'ютер, шнур для електроживлення масажного крісла. Масажуючий пристрій з приводом розміщений усередині корпусу крісла. Масажуючим елементом служать масажні 46160 4 кульки (можливі інші варіанти масажуючих елементів, розташованих усередині крісла), електронним блоком. Крім того, у заявлене масажне крісло додатково введено пристрій, що дозволяє користувачеві здійснювати попередню оплату послуги (магнітними картами й/або купюрами й/або жетонами, іншими платіжними засобами), що може вмонтовуватись безпосередньо в крісло або з'єднуватись з кріслом на деякій відстані. Пристрій для попередньої оплати, після здійснення оплати послуги, включає роботу крісла й відключає (блокує) роботу крісла за завершенням оплаченого часу. Як пристрій для попередньої оплати можуть використовуватись різні пристрої для прийняття оплати магнітними картами, монетами, жетонами, купюрами, чипкартами, за допомогою віртуальних грошей контактним способом або безконтактним, або пристрій, що з'єднує в собі різні платіжні елементи, об'єднані у будь-якому сполученні, наприклад, купюри та чипкарти і т.д. Аналіз технічних можливостей прототипу показав як переваги, так і істотні недоліки: у складі блоку керування кріслом відсутня система контролю (моніторингу) і керування масажним кріслом. В основу корисної моделі поставлене технічне завдання вдосконалити масажне крісло за рахунок введення в пристрій крісла нових функціональних елементів, які забезпечать взаємозв'язок між оператором і масажним кріслом, що входить у загальну систему вендингового бізнесу. Поставлене технічне завдання вирішується тим, що масажне крісло, у тому числі з пристроєм для попередньої оплати, додатково оснащують системою контролю й керування, які включені, наприклад, у наявний блок керування кріслом. Система контролю й керування призначена для виконання наступних функцій: - взаємодія із клієнтом; - взаємодія з обслуговуючим персоналом; - дистанційне керування й моніторинг через мережу Інтернет; - реалізація алгоритмів керування пристроями блоку керування кріслом (БКК). Масажне крісло, що містить сидіння з регулятором підйому й опускання, спинку з регулятором підйому й опускання, електронний блок керування з панеллю функцій і мікрокомп'ютером, масажуючий елемент із приводом, блок для масажу ніг, підлокітники, пристрій для попередньої оплати, систему контролю й керування, яка призначена для передачі інформації через канапи Інтернет, мобільного й бездротового зв'язку, канал відтворення звукових і/або відео повідомлень; пристрою сполучення з датчиками температури й вологості, модулем GPS; інтерфейси для підключення додаткових аналогових і цифрових датчиків. Пристрій для попередньої оплати, після здійснення оплати послуги, включає крісло в роботу й відключає (блокує) роботу крісла за завершенням оплаченого часу. Як пристрій для попередньої оплати можуть використовуватись різні пристрої для прийняття оплати магнітними картами, монетами, жетонами, купюрами, чипкартами, за допомогою віртуальних грошей та ін. контактним способом або безконтактним, або пристрій, що 5 поєднує у собі різні платіжні елементи, об'єднані в будь-якому сполученні, наприклад, купюри та чипкарти і т.д. До складу системи контролю й керування входять: - контролер, що реалізує алгоритми керування, та пристрій зв'язку, який призначено для передачі інформації через канали Інтернет, мобільного та бездротового зв'язку, канал відтворення звукових і/або відео повідомлень; пристрої сполучення з датчиками температури й вологості, модулем GPS; інтерфейси для підключення додаткових аналогових і цифрових датчиків - канал відтворення звукових і/або відео повідомлень; Суть корисної моделі пояснюється кресленням, де зображено загальний вид масажного крісла. Як показано на кресленні - масажне крісло містить сидіння 1, регулятор підйому й опускання сидіння 2, спинку 3, регулятор підйому й опускання спинки 4, блок масажу ніг 5, механізм підйому й опускання блоку 6, підлокітники 7, електронний блок керування із пристроєм попередньої оплати 8, шнур для живлення масажного крісла від електромережі 9, система контролю й керування 10. Масажуючі елементи розташовані усередині корпусу крісла. Масажне крісло працює таким способом. Спочатку здійснюється попередня оплата майбутнього масажу за допомогою використання пристрою 8, після чого масажне крісло включене й готове до використання по призначенням. Потім користувач розміщується у кріслі на сидіння 1 між підлокітниками 7, на панелі функцій електронного блоку керування 8, наприклад, вибирає необхідний вид масажу і, наприклад, тривалість масажу. Потім користувач установлює масажне крісло у зручне користувачеві положення й приймає масаж протягом заздалегідь оплаченого часу. Після завершення оплаченого часу робота крісла блокується за допомогою реалізації програми, закладеної у пристрій 8. Наявність у масажному кріслі системи контролю й керування 10 забезпечує його користувачам наступні додаткові можливості: взаємодія із власником крісла (бізнесу) система контролю й керування (СКК) забезпечує взаємодію із власником крісла (бізнесу) через виведення повідомлень на рідкий кристалічний індикатор (РКІ), звукових повідомлень і кнопок вибору крісла. Система контролю й керування (СКК) може управляти одним або декількома кріслами, про що виводяться повідомлення на РКІ. Система контролю й керування (СКК) формує набір звукових повідомлень і /або відео сигналів. Взаємодія з обслуговуючим персоналом Система контролю й керування (СКК) забезпечує взаємодію з обслуговуючим персоналом при виконанні наступних операцій: - проведення інкасації з використанням пристроїв I-Button; - проведення перевірки технічного стану; 46160 6 - включення режиму демонстраційного маса жу. Система контролю й керування (СКК) надає інтерфейс USB і/або інтерфейс бездротового зв'язку для підключення персонального комп'ютера (ПК) або іншого пристрою, що підтримує інтерфейс USB і/або інтерфейс бездротового зв'язку. Програмне забезпечення, виконуване в персональному комп'ютері (ПК), використовується для проведення настроювань, одержання інформації про поточний стан, виконання команд керування й зміни вбудованого програмного забезпечення (ПЗ). Дистанційне керування й моніторинг через мережу Інтернет, канали мобільного зв'язку Система контролю й керування (СКК) забезпечує наступні можливості дистанційного керування й контролю через мережу Інтернет, канали мобільного зв'язку - конфігурування настроювань платіжного модуля, пристрою зв'язку й сервісних настроювань; - моніторинг стану масажних крісел, блоку керування кріслом (БУК), платіжного модуля, пристрою зв'язку; - виконання команд включення/відключення масажних крісел, установка/зняття блокувань роботи масажних крісел, читання поточного статусу, завантаження й читання настроювань, читання інкасаційної інформації, синхронізації часу й ін.; - формування й передавання повідомлень про події зміни стану Системи контролю й керування (СКК): - початок/закінчення масажу й демонстраційного масажу; - початок/закінчення інкасації; - події, пов'язані з виявленням некоректної роботи пристроїв БКК; - події, пов'язані з виявленням виходу параметрів датчиків або модуля GPS за встановлені межі; - виконання процедури зміни вбудованого ПЗ. Система контролю й керування (СКК) забезпечує встановлення зв'язку з GPRS-провайдером, установлення захищеного з'єднання з метою захисту конфіденційної інформації власника крісла й обмін даними із сервером в Інтернеті. Можливості дистанційного керування і моніторингу, надані Системою контролю й керування (СКК), достатні для побудови розподіленої керуючої клієнт-серверної системи, що забезпечує можливості встановлення віртуальних з'єднань між такою системою й Системою контролю й керування (СКК), підготовку настроювань, відображення статусу, виконання команд і реалізацію інших можливостей Системи контролю й керування (СКК). Реалізація алгоритмів керування пристроями блоку керування кріслом (БКК) Система контролю й керування (СКК) реалізує основний алгоритм роботи й здійснює керування наступними пристроями блоку керування кріслом (БКК): - керування одним або декількома масажними кріслами шляхом подачі напруги 220В на інтервал часу, обумовлений сумою грошей, прийнятої, наприклад, купюроприймачем; - інтерфейс для підключення й одержання інформації від модуля GPS, що використовується для забезпечення визначення координат установ 7 46160 ки блоку керування кріслом (БКК) і проведення синхронізації часу; - інтерфейси для підключення датчиків температури й вологості, що використовуються для забезпечення контролю умов навколишнього середовища й інтерфейси для підключення додаткових аналогових і цифрових датчиків. Залежно від індивідуальних вимог користувача підлокітники й блок масажу ніг можуть бути відокремлені від масажного крісла. Комп’ютерна верстка М. Ломалова 8 У результаті здійснення заявленої корисної моделі одержуємо масажне крісло, обладнане БКК із пристроєм попередньої оплати послуги масажу та пристроєм контролю й керування. Масажне крісло легко комплектується відомими стандартними елементами для здійснення механічного масажу та пристроями попередньої оплати (купюроприймачами, картридерами та ін.), а також пристроями контролю і керування. Дана корисна модель придатна для використання у вендинговому бізнесі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
