Скрубер

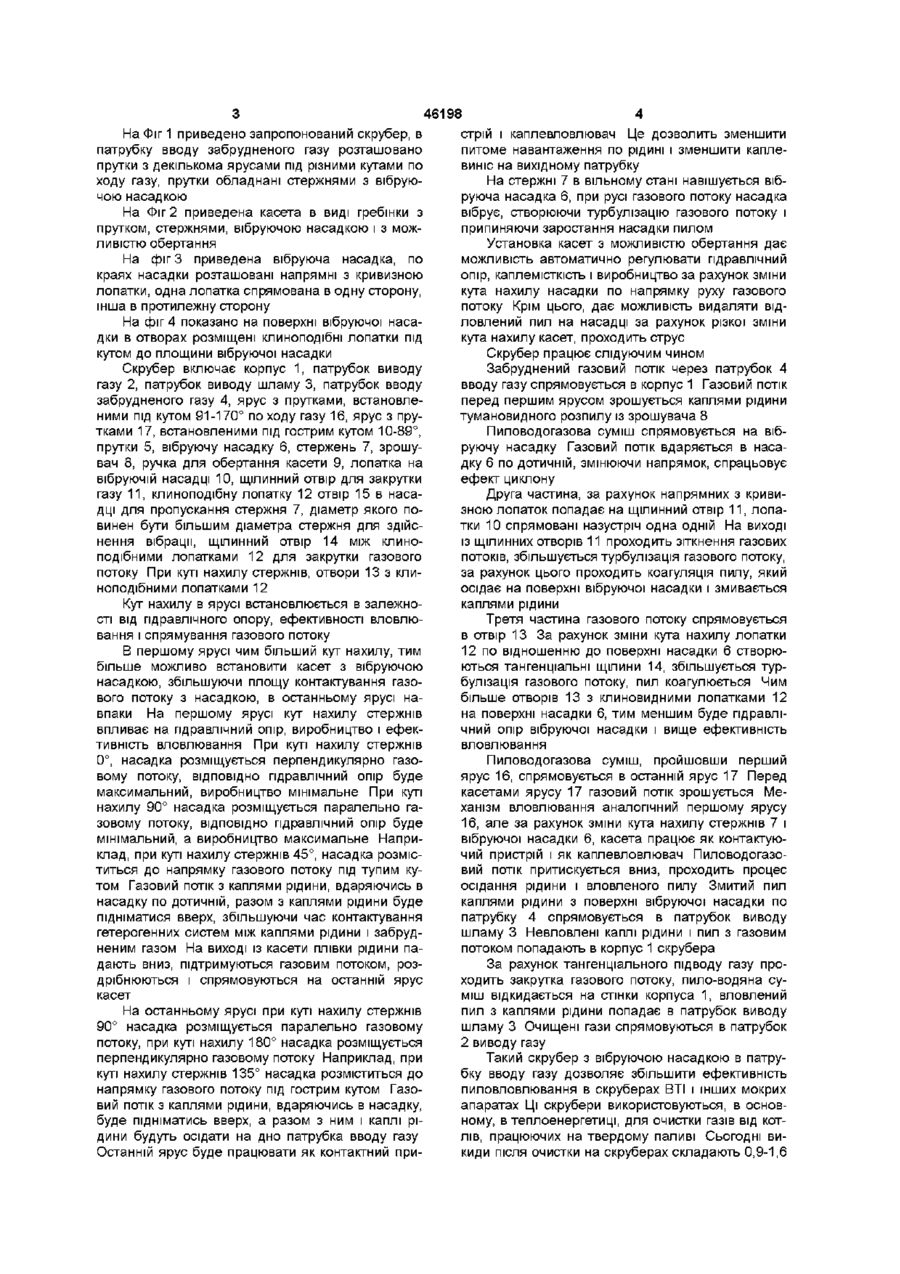

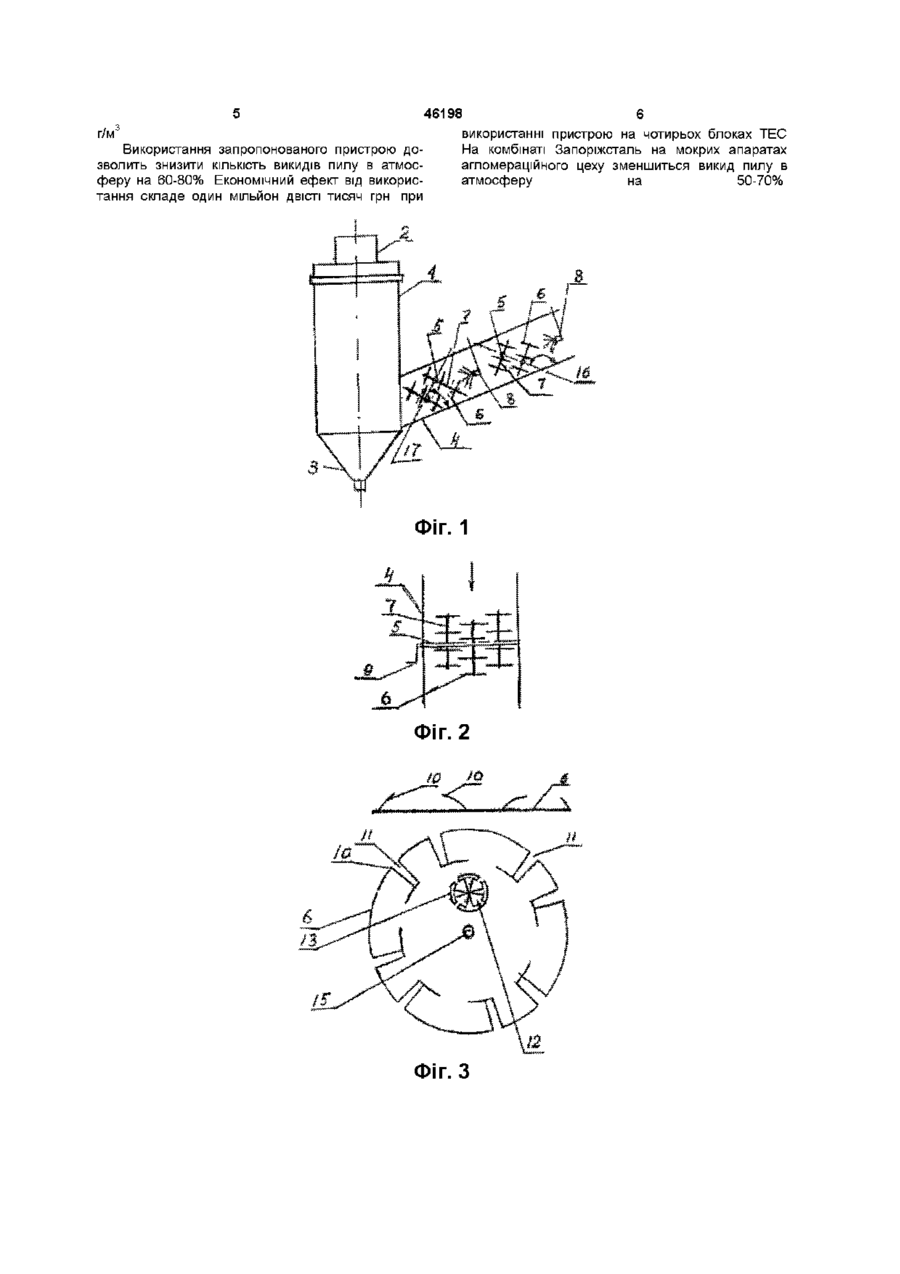

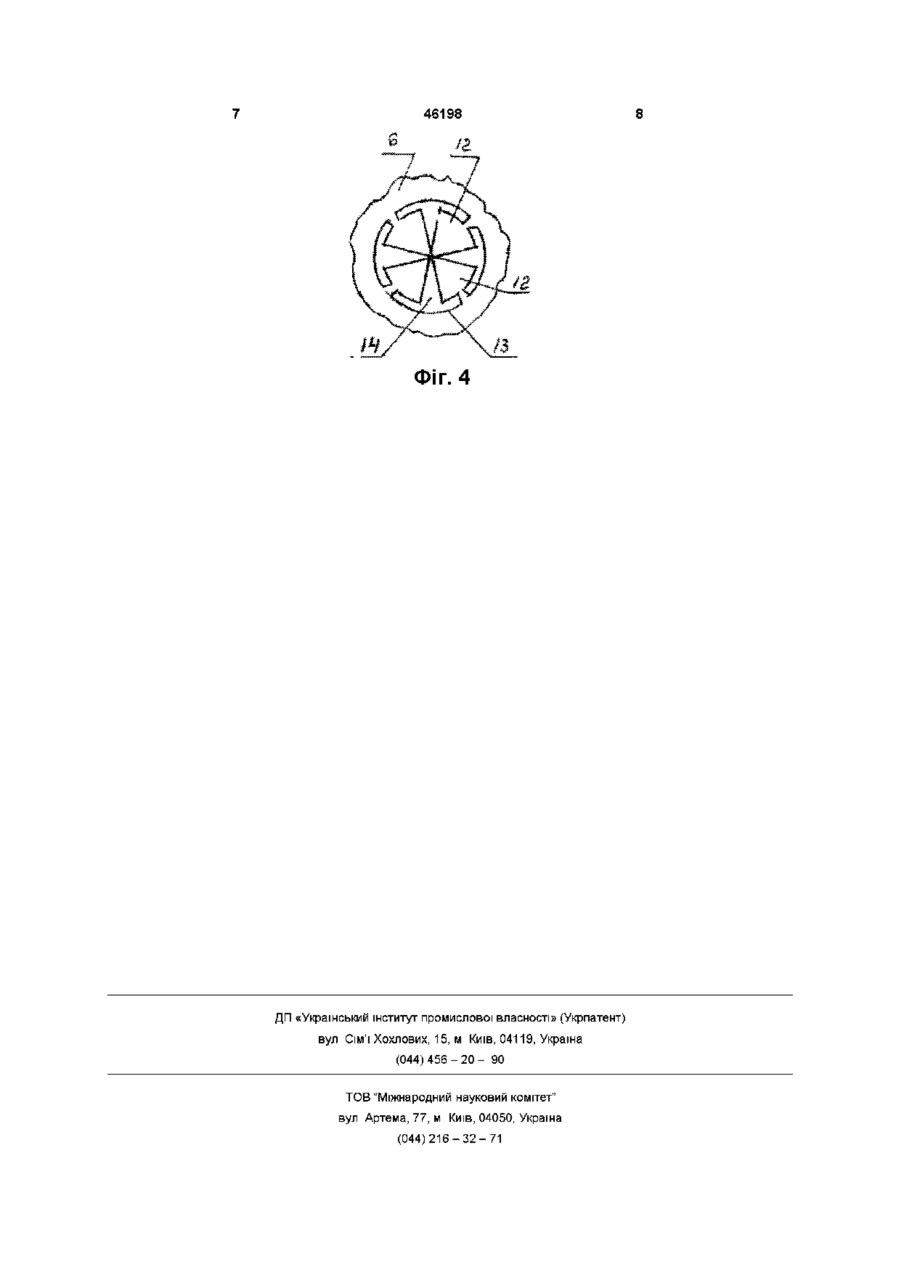

1 Скрубер, що містить корпус з форсунками, патрубок виведення шламу, патрубок виведення очищеного газу, патрубок введення забрудненого газу, укомплектований прутками із зрошувачами, який відрізняється тим, що в патрубку введення забрудненого газу встановлені прутки з декількома ярусами під різними кутами до нижньої стінки патрубка, на першому ярусі по ходу газу прутки встановлені під кутом 91-170°, а на останньому під гострим кутом 10-89°, на прутках на першому ярусі встановлені стрижні під кутом 0-90°, на останньому ярусі на прутках встановлені стрижні під кутом 90-180° по ходу газу, створюючи касету, яка має вид гребінки, стрижні обладнані вібруючою насадкою, по краях насадки розміщені під кутом 10-70° напрямні з кривизною лопаток, по периметру насадки одна лопатка спрямована в одну сторону, друга - в протилежну сторону, на поверхні вібруючої насадки в отворах розміщені клиноподібні лопатки під кутом 10-65° до площини вібруючої насадки 2 Скрубер за п 1, який відрізняється тим, що в патрубку введення забрудненого газу встановлені прутки з стрижнями і насадкою в формі касети з можливістю обертання Винахід відноситься до області очистки газів від пилу і газових компонентів і може бути використаний в енергетичній, ХІМІЧНІЙ, металургійній і других галузях промисловості, де потрібна високоефективна очистка газів Відомий пристрій для мокрої очистки газів, включаючий корпус з форсунками, патрубок відведення шламу, патрубок відведення очищеного газу, патрубок відведення забрудненого газу, обладнаний прутками з зрошувачами /Скруббер МП-ВТИ М Я Юдашкин Очистка газов в металлургии, Москва, Металургія, 1976 г 168 стр , С Б Старк Пылеулавливание и очистка газов в металлургии Москва Металургія, 1977 г 96 стр В США одержав розширення центробіжний скрубер ПІЗ-АНТОНІ, в якому промивна рідина поступає через сопло, розташоване по центральній осі апарата Газ поступає через патрубок, розташований тангенціальне до корпусу апарата /М Я Юдашкин Очистка газов в металлургии Москва, Металлургия 1976 г 198 стр/ Недоліком такого пристрою є те, що патрубок введення забрудненого газу не використовується для збільшення часу контактування гетерогенних систем, встановлені в патрубку прутки знаходяться в статичному стані, вони не створюють достатню турбулізацію газового потоку, в основному підвищують гідравлічний опір при заростанні прутків пилом, знижують ефективність і виробництво Для підвищення ефективності очистки газів в патрубку вводу забрудненого газу встановлено прутки з декількома ярусами під різними кутами до нижньої сторони патрубка, на першому ярусі по ходу газу прутки встановлені під кутом 91-170°, на останньому під кутом 10-89°,на прутках на першому ярусі встановлені стержні під кутом 0-90°, на останньому під кутом 90-180° по ходу газу, створюючи касету в виді гребінки, стержні обладнані вібруючою насадкою, по краях насадки розташовані під кутом 10-70° напрямні з кривизною лопатки, по периметру одна лопатка спрямована в одну сторону, інша в протилежну сторону, на поверхні вібруючої насадки в отворах розміщені клиноподібні лопатки під кутом 10-65° до площини вібруючої насадки В патрубку вводу забрудненого газу встановлені прутки з стержнями і насадкою обертання 00 (О 46198 стрій і каплевловлювач Це дозволить зменшити питоме навантаження по рідині і зменшити каплевиніс на вихідному патрубку На стержні 7 в вільному стані навішується вібруюча насадка 6, при русі газового потоку насадка вібрує, створюючи турбулізацію газового потоку і припиняючи заростання насадки пилом Установка касет з можливістю обертання дає можливість автоматично регулювати гідравлічний опір, каплемісткість і виробництво за рахунок зміни кута нахилу насадки по напрямку руху газового потоку Крім цього, дає можливість видаляти відловлений пил на насадці за рахунок різкої зміни кута нахилу касет, проходить струс Скрубер працює слідуючим чином Забруднений газовий потік через патрубок 4 вводу газу спрямовується в корпус 1 Газовий потік перед першим ярусом зрошується каплями рідини тумановидного розпилу із зрошувача 8 Пиловодогазова суміш спрямовується на вібруючу насадку Газовий потік вдаряється в насадку 6 по дотичній, змінюючи напрямок, спрацьовує ефект циклону Друга частина, за рахунок напрямних з кривизною лопаток попадає на щілинний отвір 11, лопатки 10 спрямовані назустріч одна одній На виході із щілинних отворів 11 проходить зіткнення газових потоків, збільшується турбулізація газового потоку, за рахунок цього проходить коагуляція пилу, який осідає на поверхні вібруючої насадки і змивається каплями рідини Кут нахилу в ярусі встановлюється в залежності від гідравлічного опору, ефективності вловлюТретя частина газового потоку спрямовується вання і спрямування газового потоку в отвір 13 За рахунок зміни кута нахилу лопатки 12 по відношенню до поверхні насадки 6 створюВ першому ярусі чим більший кут нахилу, тим ються тангенціальні щілини 14, збільшується турбільше можливо встановити касет з вібруючою булізація газового потоку, пил коагулюється Чим насадкою, збільшуючи площу контактування газобільше отворів 13 з клиновидними лопатками 12 вого потоку з насадкою, в останньому ярусі нана поверхні насадки 6, тим меншим буде гідравлівпаки На першому ярусі кут нахилу стержнів чний опір вібруючої насадки і вище ефективність впливає на гідравлічний опір, виробництво і ефеквловлювання тивність вловлювання При куті нахилу стержнів 0°, насадка розміщується перпендикулярно газоПиловодогазова суміш, пройшовши перший вому потоку, ВІДПОВІДНО гідравлічний опір буде ярус 16, спрямовується в останній ярус 17 Перед максимальний, виробництво мінімальне При куті касетами ярусу 17 газовий потік зрошується Менахилу 90° насадка розміщується паралельно гаханізм вловлювання аналогічний першому ярусу зовому потоку, ВІДПОВІДНО гідравлічний опір буде 16, але за рахунок зміни кута нахилу стержнів 7 і мінімальний, а виробництво максимальне Напривібруючої насадки 6, касета працює як контактуюклад, при куті нахилу стержнів 45°, насадка розмісчий пристрій і як каплевловлювач Пиловодогазотиться до напрямку газового потоку під тупим кувий потік притискується вниз, проходить процес том Газовий потік з каплями рідини, вдаряючись в осідання рідини і вловленого пилу Змитий пил насадку по дотичній, разом з каплями рідини буде каплями рідини з поверхні вібруючої насадки по підніматися вверх, збільшуючи час контактування патрубку 4 спрямовується в патрубок виводу гетерогенних систем між каплями рідини і забрудшламу 3 Невловлені каплі рідини і пил з газовим неним газом На виході із касети плівки рідини папотоком попадають в корпус 1 скрубера дають вниз, підтримуються газовим потоком, розЗа рахунок тангенціального підводу газу продрібнюються і спрямовуються на останній ярус ходить закрутка газового потоку, пило-водяна сукасет міш відкидається на стінки корпуса 1, вловлений пил з каплями рідини попадає в патрубок виводу На останньому ярусі при куті нахилу стержнів шламу 3 Очищені гази спрямовуються в патрубок 90° насадка розміщується паралельно газовому 2 виводу газу потоку, при куті нахилу 180° насадка розміщується перпендикулярно газовому потоку Наприклад, при Такий скрубер з вібруючою насадкою в патрукуті нахилу стержнів 135° насадка розміститься до бку вводу газу дозволяє збільшити ефективність напрямку газового потоку під гострим кутом Газопиловловлювання в скруберах ВТІ і інших мокрих вий потік з каплями рідини, вдаряючись в насадку, апаратах Ці скрубери використовуються, в основбуде підніматись вверх, а разом з ним і каплі ріному, в теплоенергетиці, для очистки газів від котдини будуть осідати на дно патрубка вводу газу лів, працюючих на твердому паливі Сьогодні виОстанній ярус буде працювати як контактний прикиди після очистки на скруберах складають 0,9-1,6 На Фіг 1 приведено запропонований скрубер, в патрубку вводу забрудненого газу розташовано прутки з декількома ярусами під різними кутами по ходу газу, прутки обладнані стержнями з вібруючою насадкою На Фіг 2 приведена касета в виді гребінки з прутком, стержнями, вібруючою насадкою і з можливістю обертання На фіг 3 приведена вібруюча насадка, по краях насадки розташовані напрямні з кривизною лопатки, одна лопатка спрямована в одну сторону, інша в протилежну сторону На фіг 4 показано на поверхні вібруючої насадки в отворах розміщені клиноподібні лопатки під кутом до площини вібруючої насадки Скрубер включає корпус 1, патрубок виводу газу 2, патрубок виводу шламу 3, патрубок вводу забрудненого газу 4, ярус з прутками, встановленими під кутом 91-170° походу газу 16, ярус з прутками 17, встановленими під гострим кутом 10-89°, прутки 5, вібруючу насадку 6, стержень 7, зрошувач 8, ручка для обертання касети 9, лопатка на вібруючій насадці 10, щілинний отвір для закрутки газу 11, клиноподібну лопатку 12 отвір 15 в насадці для пропускання стержня 7, діаметр якого повинен бути більшим діаметра стержня для здійснення вібрації, щілинний отвір 14 між клиноподібними лопатками 12 для закрутки газового потоку При куті нахилу стержнів, отвори 13 з клиноподібними лопатками 12 46198 використанні пристрою на чотирьох блоках ТЕС Використання запропонованого пристрою доНа комбінаті Запоріжсталь на мокрих апаратах зволить знизити КІЛЬКІСТЬ викидів пилу в атмосагломераційного цеху зменшиться викид пилу в феру на 60-80% Економічний ефект від викорисатмосферу на 50-70% тання складе один мільйон ДВІСТІ ТИСЯЧ грн при ФІГ. 1 Фіг. 2 Фіг. З Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
