Магнітотерапевтичний апарат “малюк-2м”

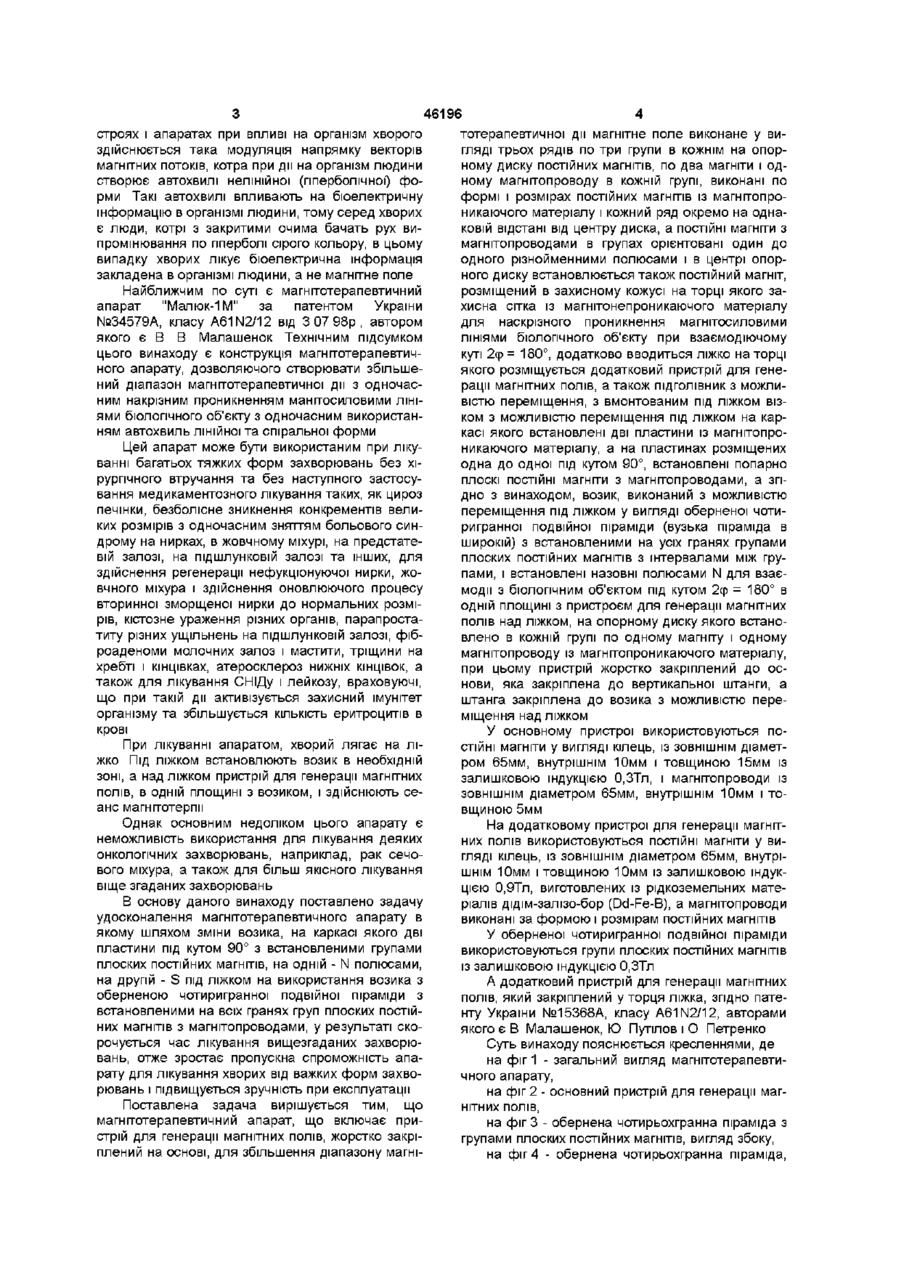

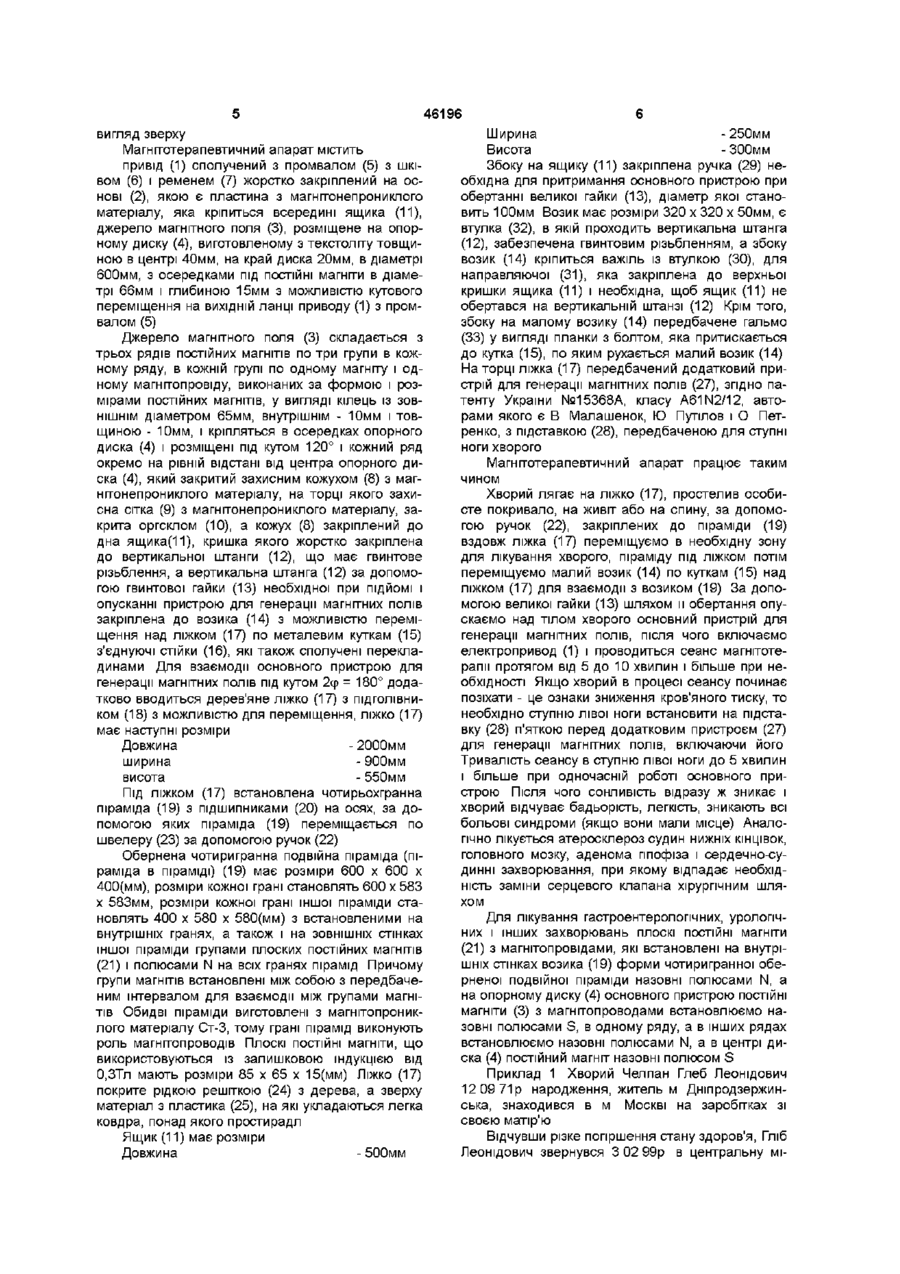

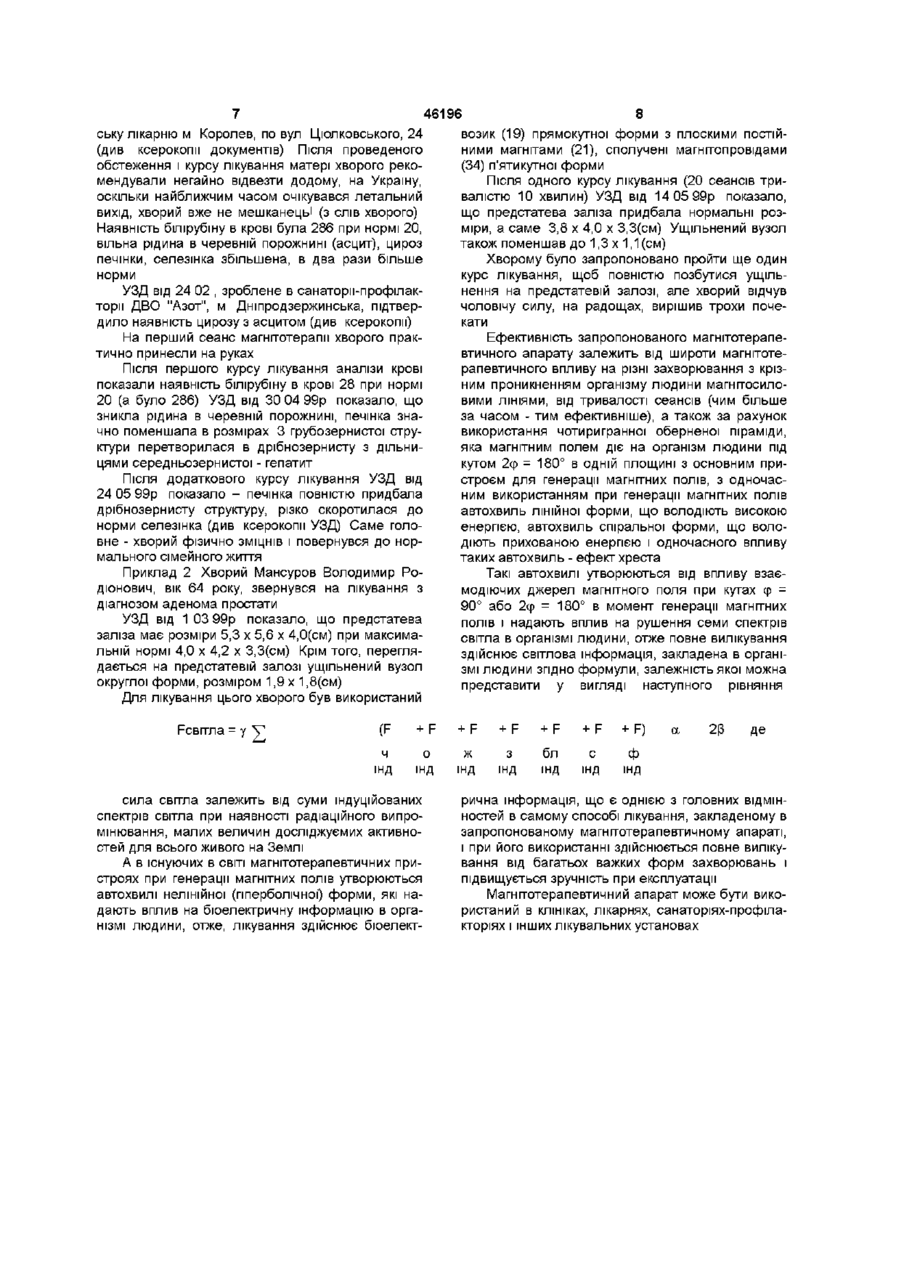

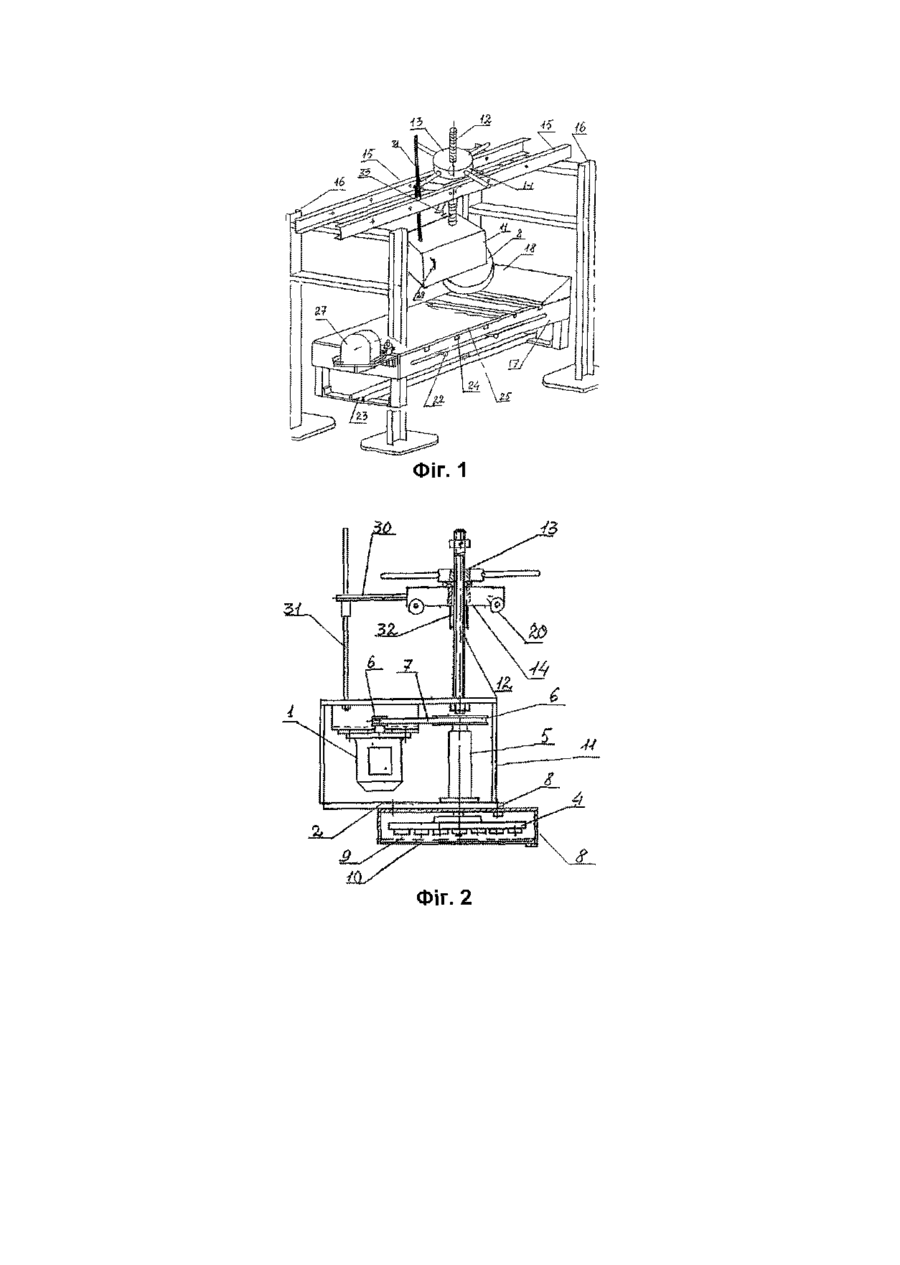

Магнітотерапевтичний апарат, що включає пристрій для генерації магнітних полів, жорстко закріплений на основі, для збільшення діапазону магнітотерапевтичної дії магнітне поле виконане у вигляді трьох рядів по три групи в кожному на опорному диску постійних магнітів, по два магніти і одному магнітопроводу в кожній групі, виконаних по формі і розмірах постійних магнітів із магнітопроникного матеріалу і кожний ряд окремо на однаковій відстані від центру диска, а ПОСТІЙНІ магніти з магнітопроводами в групах орієнтовані один до одного різнойменними полюсами і в центрі опорного диска встановлений також постійний магніт, розміщений в захисному кожусі, на торці якого захисна сітка із магнітопроникного матеріалу для наскрізного проникнення магнітосилових ліний в біологічний об'єкт при куті взаємодії 2ф = 180°, додатково введено ліжко, на торці якого розміщений додатковий пристрій для генерації магнітних полів, а також підголовник з можливістю переміщення, з вмонтованим під ліжком візком з можливістю переміщення під ліжком, на каркасі якого встановлені дві пластини із магнітопроникного матеріалу, а на пластинах, розміщених одна до одної під кутом 90°, встановлені попарно плоскі ПОСТІЙНІ магніти з магнітопроводами, який відрізняється тим, що возик виконаний з можливістю переміщення під ліжком у вигляді оберненої чотиригранної подвійної піраміди (вузька піраміда в широкій) з встановленими на усіх гранях групами плоских постійних магнітів з інтервалами між групами і встановленими назовні полюсами N для взаємодії з біологічним об'єктом під кутом 2ф = 180° в одній площині з пристроєм для генерації магнітних полів над ліжком, на опорному диску якого встановлено в кожній групі по одному магніту і одному магнітопроводу із магнітопроникного матеріалу, при цьому пристрій жорстко прикріплений до основи, яка закріплена до вертикальної штанги, а штанга закріплена до возика з можливістю переміщення над ліжком (О (О Винахід відноситься до медичної техніки, а саме до магнітотерапм та може бути використане при лікуванні багатьох тяжких форм захворювань без хірургічного втручання та без наступного застосування медикаментозного лікування, таких як цироз печінки із портальною гіпертензією і спленомегалією, хронічних гепатитів, гострого панкреатиту, зникнення конкрементів з одночасним зняттям больового синдрому на нирках, в жовчному міхурі, на предстатевій залозі, на підшлунковій залозі та інших органах, для здійснення регенерації не функціонуючої нирки, кістозне ураження різних органів, різних ущільнень на залозах та бугристості, мастити і фіброаденоми молочних залоз, аденоми простати, тріщини на хребті і кінцівках, атеросклероз нижніх КІНЦІВОК та головного мозку та багато інших захворювань Існує багато відомих магнітотерапевтичних пристроїв та апаратів, у яких використовується вплив на біологічний об'єкт змінним, або постійним магнітними полями, а саме пристрій для генерації магнітних полів, класу A61N2/12, авторське свідоцтво №649442, автором якого є А С Фефер, магнітотерапевтичний апарат Д А Синицького по авторському свідоцтву №826587 та ІНШІ ВІДОМИЙ магнітотерапевтичний апарат по па тенту Р Ф №2129447 класу A61N2/02 автором якого є Дубовий Л В Цей апарат призначений для лікування наприклад, онкологічних захворювань і травм В вищеназваних магнітотерапевтичних при 46196 строях і апаратах при впливі на організм хворого тотерапевтичної дії магнітне поле виконане у виздійснюється така модуляція напрямку векторів гляді трьох рядів по три групи в кожнім на опормагнітних потоків, котра при дії на організм людини ному диску постійних магнітів, по два магніти і одстворює автохвилі нелінійної (гіперболічної} фоному магнітопроводу в кожній групі, виконані по рми Такі автохвилі впливають на біоелектричну формі і розмірах постійних магнітів із магнітопроінформацію в організмі людини, тому серед хворих никаючого матеріалу і кожний ряд окремо на однає люди, котрі з закритими очима бачать рух виковій відстані від центру диска, а ПОСТІЙНІ магніти з промінювання по гіперболі сірого кольору, в цьому магнітопроводами в групах орієнтовані один до випадку хворих лікує біоелектрична інформація одного різнойменними полюсами і в центрі опорзакладена в організмі людини, а не магнітне поле ного диску встановлюється також постійний магніт, розміщений в захисному кожусі на торці якого заНайближчим по суті є магнітотерапевтичний хисна сітка із магнітонепроникаючого матеріалу апарат "Малюк-1 М" за патентом Українидля наскрізного проникнення магнітосиловими №34579А, класу A61N2/12 від 3 07 98р , автором ЛІНІЯМИ біологічного об'єкту при взаємодіючому якого є В В Малашенок Технічним підсумком куті 2ф = 180°, додатково вводиться ліжко на торці цього винаходу є конструкція магнітотерапевтичякого розміщується додатковий пристрій для гененого апарату, дозволяючого створювати збільшерації магнітних полів, а також ПІДГОЛІВНИК З МОЖЛИний діапазон магнітотерапевтичної дії з одночасВІСТЮ переміщення, з вмонтованим під ліжком візним накрізним проникненням манітосиловими ЛІНІком з можливістю переміщення під ліжком на карЯМИ біологічного об'єкту з одночасним використанкасі якого встановлені дві пластини із магнітопроням автохвиль лінійної та спіральної форми никаючого матеріалу, а на пластинах розміщених Цей апарат може бути використаним при лікуодна до одної під кутом 90°, встановлені попарно ванні багатьох тяжких форм захворювань без хіплоскі ПОСТІЙНІ магніти з магнітопроводами, а згірургічного втручання та без наступного застосудно з винаходом, возик, виконаний з можливістю вання медикаментозного лікування таких, як цироз переміщення під ліжком у вигляді оберненої чотипечінки, безболісне зникнення конкрементів велиригранної подвійної піраміди (вузька піраміда в ких розмірів з одночасним зняттям больового синширокій) з встановленими на усіх гранях групами дрому на нирках, в жовчному міхурі, на предстатеплоских постійних магнітів з інтервалами між грувій залозі, на підшлунковій залозі та інших, для пами, і встановлені назовні полюсами N для взаєздійснення регенерації нефукцюнуючої нирки, жомодії з біологічним об'єктом під кутом 2ф = 180° в вчного міхура і здійснення оновлюючого процесу одній площині з пристроєм для генерації магнітних вторинної зморщеної нирки до нормальних розміполів над ліжком, на опорному диску якого встанорів, кістозне ураження різних органів, парапроставлено в кожній групі по одному магніту і одному титу різних ущільнень на підшлунковій залозі, фібмагнітопроводу із магнітопроникаючого матеріалу, роаденоми молочних залоз і мастити, тріщини на при цьому пристрій жорстко закріплений до осхребті і кінцівках, атеросклероз нижніх КІНЦІВОК, а нови, яка закріплена до вертикальної штанги, а також для лікування СНІДу і лейкозу, враховуючі, штанга закріплена до возика з можливістю перещо при такій дії активізується захисний імунітет міщення над ліжком організму та збільшується КІЛЬКІСТЬ еритроцитів в крові У основному пристрої використовуються ПОПри лікуванні апаратом, хворий лягає на ліСТІЙНІ магніти у вигляді кілець, із ЗОВНІШНІМ діаметжко Під ЛІЖКОМ встановлюють возик в необхідній ром 65мм, внутрішнім 10мм і товщиною 15мм із зоні, а над ліжком пристрій для генерації магнітних залишковою індукцією 0,3Тл, і магнітопроводи із полів, в одній площині з возиком, і здійснюють сеЗОВНІШНІМ діаметром 65мм, внутрішнім 10мм і тоанс магнітотерпм вщиною 5мм Однак основним недоліком цього апарату є На додатковому пристрої для генерації магнітнеможливість використання для лікування деяких них полів використовуються ПОСТІЙНІ магніти у вионкологічних захворювань, наприклад, рак сечогляді кілець, із ЗОВНІШНІМ діаметром 65мм, внутрівого міхура, а також для більш якісного лікування шнім 10мм і товщиною 10мм із залишковою індуквіще згаданих захворювань цією 0,9Тл, виготовлених із рідкоземельних матеВ основу даного винаходу поставлено задачу ріалів дідім-залізо-бор (Dd-Fe-B), а магнітопроводи удосконалення магнітотерапевтичного апарату в виконані за формою і розмірам постійних магнітів якому шляхом зміни возика, на каркасі якого дві У оберненої чотиригранної подвійної піраміди пластини під кутом 90° з встановленими групами використовуються групи плоских постійних магнітів плоских постійних магнітів, на одній - N полюсами, із залишковою індукцією 0,3Тл на другій - S під ліжком на використання возика з А додатковий пристрій для генерації магнітних оберненою чотиригранної подвійної піраміди з полів, який закріплений у торця ліжка, згідно патевстановленими на всіх гранях груп плоских постійнту України №15368А, класу A61N2/12, авторами них магнітів з магнітопроводами, у результаті скоякого є В Малашенок, Ю Путілов і О Петренко рочується час лікування вищезгаданих захворюСуть винаходу пояснюється кресленнями, де вань, отже зростає пропускна спроможність апана фіг 1 - загальний вигляд магнітотерапевтирату для лікування хворих від важких форм захвочного апарату, рювань і підвищується зручність при експлуатації на фіг 2 - основний пристрій для генерації магПоставлена задача вирішується тим, що нітних полів, магнітотерапевтичний апарат, що включає прина фіг 3 - обернена чотирьохгранна піраміда з стрій для генерації магнітних полів, жорстко закрігрупами плоских постійних магнітів, вигляд збоку, плений на основі, для збільшення діапазону магніна фіг 4 - обернена чотирьохгранна піраміда, 46196 вигляд зверху Магнітотерапевтичний апарат містить привід (1) сполучений з промвалом (5) з шківом (6) і ременем (7) жорстко закріплений на основі (2), якою є пластина з магнітонепрониклого матеріалу, яка кріпиться всередині ящика (11), джерело магнітного поля (3), розміщене на опорному диску (4), виготовленому з текстоліту товщиною в центрі 40мм, на край диска 20мм, в діаметрі 600мм, з осередками під ПОСТІЙНІ магніти в діаметрі 66мм і глибиною 15мм з можливістю кутового переміщення на ВИХІДНІЙ ланці приводу (1) з промвалом (5) Джерело магнітного поля (3) складається з трьох рядів постійних магнітів по три групи в кожному ряду, в кожній групі по одному магніту і одному магнітопровіду, виконаних за формою і розмірами постійних магнітів, у вигляді кілець із ЗОВНІШНІМ діаметром 65мм, внутрішнім - 10мм і товщиною - 10мм, і кріпляться в осередках опорного диска (4) і розміщені під кутом 120° і кожний ряд окремо на рівній відстані від центра опорного диска (4), який закритий захисним кожухом (8) з магнітонепрониклого матеріалу, на торці якого захисна сітка (9) з магнітонепрониклого матеріалу, закрита оргсклом (10), а кожух (8) закріплений до дна ящика(11), кришка якого жорстко закріплена до вертикальної штанги (12), що має гвинтове різьблення, а вертикальна штанга (12) за допомогою гвинтової гайки (13) необхідної при ПІДЙОМІ І опусканні пристрою для генерації магнітних полів закріплена до возика (14) з можливістю переміщення над ліжком (17) по металевим куткам (15) з'єднуючі стійки (16), які також сполучені перекладинами Для взаємодії основного пристрою для генерації магнітних полів під кутом 2ср = 180° додатково вводиться дерев'яне ліжко (17) з ПІДГОЛІВНИКОМ (18) з можливістю для переміщення, ліжко (17) має наступні розміри Довжина - 2000мм ширина - 900мм висота - 550мм Під ЛІЖКОМ (17) встановлена чотирьохгранна піраміда (19) з підшипниками (20) на осях, за допомогою яких піраміда (19) переміщається по швелеру (23) за допомогою ручок (22) Обернена чотиригранна подвійна піраміда (піраміда в піраміді) (19) має розміри 600 х 600 х 400(мм), розміри кожної грані становлять 600 х 583 х 583мм, розміри кожної грані іншої піраміди становлять 400 х 580 х 580(мм) з встановленими на внутрішніх гранях, а також і на ЗОВНІШНІХ стінках іншої піраміди групами плоских постійних магнітів (21) і полюсами N на всіх гранях пірамід Причому групи магнітів встановлені між собою з передбаченим інтервалом для взаємодії між групами магнітів Обидві піраміди виготовлені з магнітопрониклого матеріалу Ст-3, тому грані пірамід виконують роль магнітопроводів Плоскі ПОСТІЙНІ магніти, що використовуються із залишковою індукцією від 0,3Тл мають розміри 85 х 65 х 15(мм) Ліжко (17) покрите рідкою решіткою (24) з дерева, а зверху матеріал з пластика (25), на які укладаються легка ковдра, понад якого простирадл Ящик (11) має розміри Довжина - 500мм Ширина - 250мм Висота - 300мм Збоку на ящику (11) закріплена ручка (29) необхідна для притримання основного пристрою при обертанні великої гайки (13), діаметр якої становить 100мм Возик має розміри 320 х 320 х 50мм, є втулка (32), в якій проходить вертикальна штанга (12), забезпечена гвинтовим різьбленням, а збоку возик (14) кріпиться важіль із втулкою (ЗО), для направляючої (31), яка закріплена до верхньої кришки ящика (11) і необхідна, щоб ящик (11) не обертався на вертикальній штанзі (12) Крім того, збоку на малому возику (14) передбачене гальмо (33) у вигляді планки з болтом, яка притискається до кутка (15), по яким рухається малий возик (14) На торці ліжка (17) передбачений додатковий пристрій для генерації магнітних полів (27), згідно патенту України №15368А, класу A61N2/12, авторами якого є В Малашенок, Ю Путілов і О Петренко, з підставкою (28), передбаченою для ступні ноги хворого Магнітотерапевтичний апарат працює таким чином Хворий лягає на ліжко (17), простелив особисте покривало, на живіт або на спину, за допомогою ручок (22), закріплених до піраміди (19) вздовж ліжка (17) переміщуємо в необхідну зону для лікування хворого, піраміду під ліжком потім переміщуємо малий возик (14) по куткам (15) над ліжком (17) для взаємодії з возиком (19) За допомогою великої гайки (13) шляхом и обертання опускаємо над тілом хворого основний пристрій для генерації магнітних полів, після чого включаємо електропривод (1) і проводиться сеанс магнітотерапм протягом від 5 до 10 хвилин і більше при необхідності Якщо хворий в процесі сеансу починає позіхати - це ознаки зниження кров'яного тиску, то необхідно ступню лівої ноги встановити на підставку (28) п'яткою перед додатковим пристроєм (27) для генерації магнітних полів, включаючи його Тривалість сеансу в ступню лівої ноги до 5 хвилин і більше при одночасній роботі основного пристрою Після ЧОГО СОНЛИВІСТЬ відразу ж зникає і хворий відчуває бадьорість, легкість, зникають всі больові синдроми (якщо вони мали місце) Аналогічно лікується атеросклероз судин нижніх КІНЦІВОК, головного мозку, аденома гіпофіза і сердечно-судинні захворювання, при якому відпадає необхідність заміни серцевого клапана хірургічним шляхом Для лікування гастроентерологічних, урологічних і інших захворювань плоскі ПОСТІЙНІ магніти (21) з магнітопровідами, які встановлені на внутрішніх стінках возика (19) форми чотиригранної оберненої подвійної піраміди назовні полюсами N, а на опорному диску (4) основного пристрою ПОСТІЙНІ магніти (3) з магнітопроводами встановлюємо назовні полюсами S, в одному ряду, а в інших рядах встановлюємо назовні полюсами N, а в центрі диска (4) постійний магніт назовні полюсом S Приклад 1 Хворий Челпан Глеб Леонідович 12 09 71 р народження, житель м Дніпродзержинська, знаходився в м Москві на заробітках зі своєю матір'ю Відчувши різке погіршення стану здоров'я, Гліб Леонідович звернувся 3 02 99р в центральну мі ську лікарню м Королев, по вул Цюлковського, 24 (див ксерокопії документів) Після проведеного обстеження і курсу лікування матері хворого рекомендували негайно відвезти додому, на Україну, оскільки найближчим часом очікувався летальний вихід, хворий вже не мешканець! (з слів хворого) Наявність білірубіну в крові була 286 при нормі 20, вільна рідина в черевній порожнині (асцит), цироз печінки, селезінка збільшена, в два рази більше норми УЗД від 24 02 , зроблене в санаторм-профілакторм ДВО "Азот", м Дніпродзержинська, підтвердило наявність цирозу з асцитом (див ксерокопії) На перший сеанс магнітотерапм хворого практично принесли на руках Після першого курсу лікування аналізи крові показали наявність білірубіну в крові 28 при нормі 20 (а було 286) УЗД від ЗО 04 99р показало, що зникла рідина в черевній порожнині, печінка значно поменшала в розмірах 3 грубозернистої структури перетворилася в дрібнозернисту з дільницями середньозернистої - гепатит Після додаткового курсу лікування УЗД від 24 05 99р показало - печінка повністю придбала дрібнозернисту структуру, різко скоротилася до норми селезінка (див ксерокопії УЗД) Саме головне - хворий фізично ЗМІЦНІВ і повернувся до нормального сімейного життя Приклад 2 Хворий Мансуров Володимир Родюнович, вік 64 року, звернувся на лікування з діагнозом аденома простати УЗД від 1 03 99р показало, що предстатева заліза має розміри 5,3 х 5,6 х 4,0(см) при максимальній нормі 4,0 х 4,2 х 3,3(см) Крім того, переглядається на предстатевій залозі ущільнений вузол округлої форми, розміром 1,9x1,8(см) Для лікування цього хворого був використаний FcBnna = у V (F 8 46196 возик (19) прямокутної форми з плоскими постійними магнітами (21), сполучені магнітопровідами (34) п'ятикутної форми Після ОДНОГО курсу лікування (20 сеансів тривалістю 10 хвилин) УЗД від 14 05 99р показало, що предстатева заліза придбала нормальні розміри, а саме 3,8 х 4,0 х 3,3(см) Ущільнений вузол також поменшав до 1,3 х 1,1 (см) Хворому було запропоновано пройти ще один курс лікування, щоб повністю позбутися ущільнення на предстатевій залозі, але хворий відчув чоловічу силу, на радощах, вирішив трохи почекати Ефективність запропонованого магнітотерапевтичного апарату залежить від широти магнітотерапевтичного впливу на різні захворювання з крізним проникненням організму людини магнітосиловими ЛІНІЯМИ, від тривалості сеансів (чим більше за часом - тим ефективніше), а також за рахунок використання чотиригранної оберненої піраміди, яка магнітним полем діє на організм людини під кутом 2ф = 180° в одній площині з основним пристроєм для генерації магнітних полів, з одночасним використанням при генерації магнітних полів автохвиль лінійної форми, що володіють високою енергією, автохвиль спіральної форми, що володіють прихованою енергією і одночасного впливу таких автохвиль - ефект хреста Такі автохвилі утворюються від впливу взаємодіючих джерел магнітного поля при кутах е = р 90° або 2ф = 180° в момент генерації магнітних полів і надають вплив на рушення семи спектрів світла в організмі людини, отже повне вилікування здійснює світлова інформація, закладена в організмі людини згідно формули, залежність якої можна представити у вигляді наступного рівняння +F +F +F +F 3 ІНД бл с ф ІНД ІНД ІНД ч о ж ІНД ІНД ІНД сила світла залежить від суми індуцшованих спектрів світла при наявності радіаційного випромінювання, малих величин досліджуємих активностей для всього живого на Землі А в існуючих в СВІТІ магнітотерапевтичних пристроях при генерації магнітних полів утворюються автохвилі нелінійної (гіперболічної} форми, які надають вплив на біоелектричну інформацію в організмі людини, отже, лікування здійснює бюелект +F +F) 2(3 рична інформація, що є однією з головних відмінностей в самому способі лікування, закладеному в запропонованому магнітотерапевтичному апараті, і при його використанні здійснюється повне вилікування від багатьох важких форм захворювань і підвищується зручність при експлуатації Магнітотерапевтичний апарат може бути використаний в клініках, лікарнях, санаторіях-профілакторіях і інших лікувальних установах il Фіг. 1 Фіг. 2 16 11 46196 Фіг. З Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
