Аналізатор спектра електричних сигналів

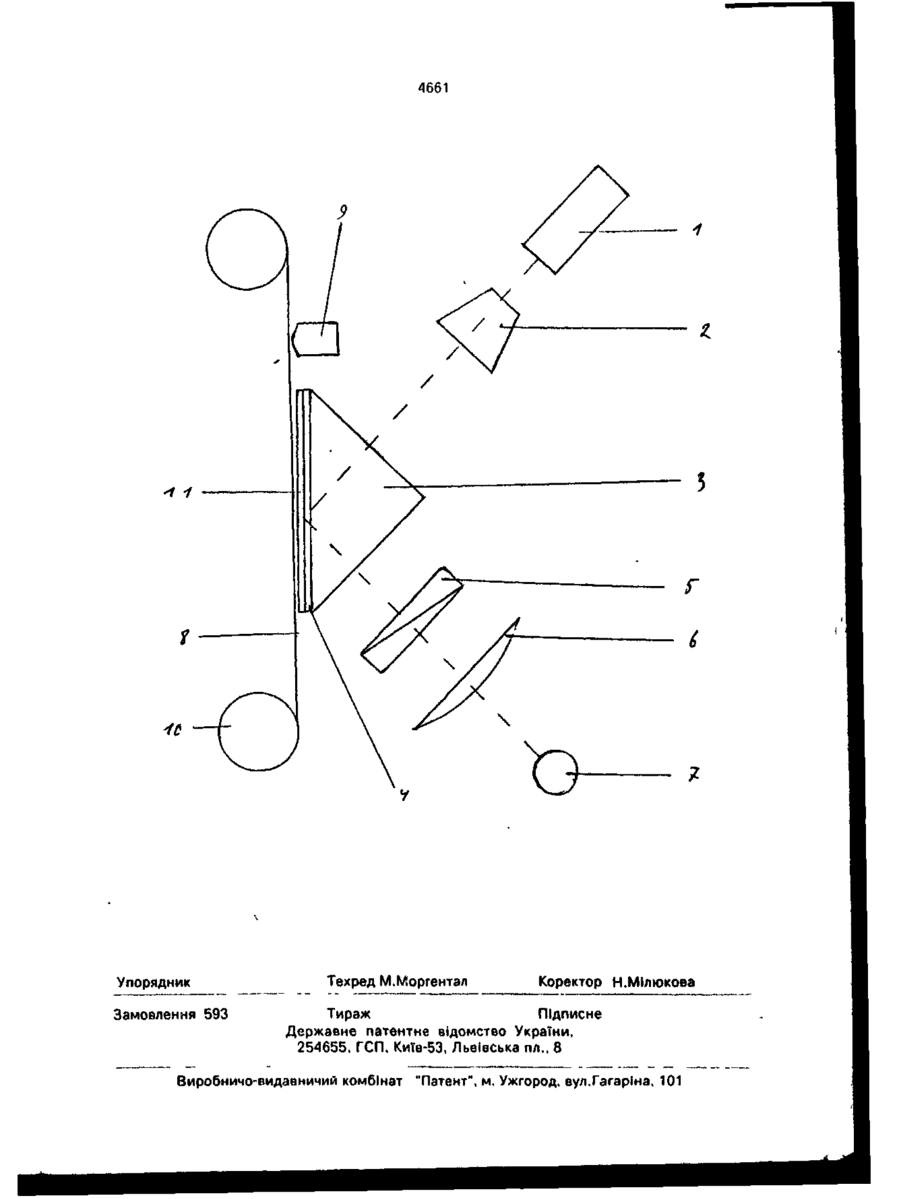

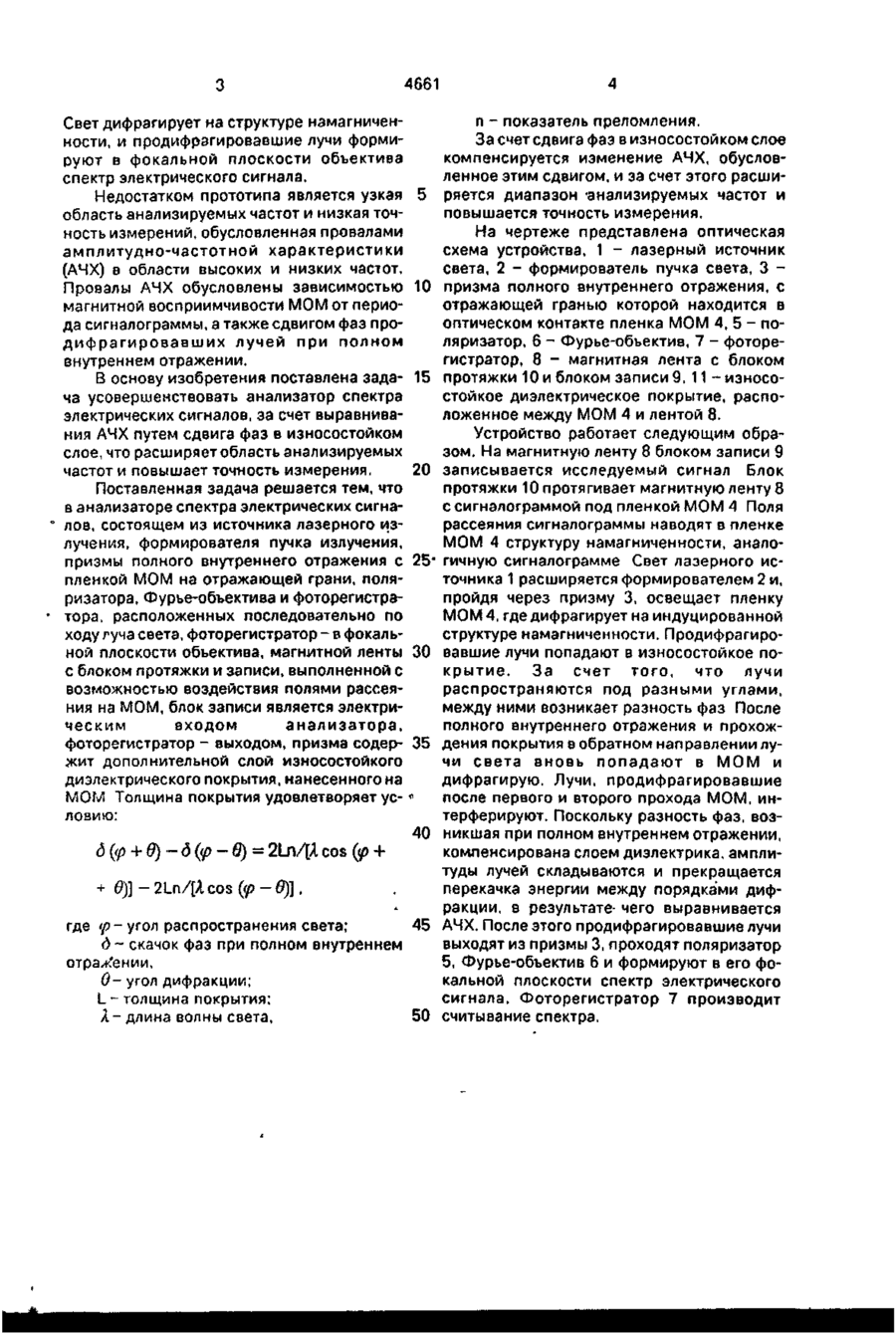

УКРАЇНА (19) (51)5 UA (ID 4661 (13) С1 G 01 R23/16 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) АНАЛІЗАТОР СПЕКТРА ЕЛЕКТРИЧНИХ СИГНАЛІВ • 1 (20)94240378,16.03.93 * (21)4816617/21 (22)28.02.90 (46)28.12.94. Бюл. N= 7 4 (56) 1. Авт. св. СССР Ns 817661, кл. G 03 Н 1/16.1981. • 2. Пат. США № 3594064, G 02 F. 1971. 3. Автометрия, № 2, 1985, с. 81-85 (прототип). (71) С і м ф е р о п о л ь с ь к и й державний університет їм. М.В. Фрунзе (72) ВІлесов Юрій Федотович, Вишневський Віктор Георгійович, Прокопов Анатолій Романович, Яригін Олександр Васильович (73) Конструкторське бюро "Домен" при Сімферопольському державному університеті ім. МЛЗ. Фрунзе (57) Анализатор спектра электрических сигналов, состоящий из источника лазерного излучения, формирователя пучка излучения, призмы полного внутреннего отражения, на отражающей грани которой расположена пленка магнитооптического материала, поляризатора, Фурье-объектива и фоторегист ратора, расположенных последовательно по ходу луча света, фоторегистратор - в фокальной плоскости объектива, магнитной ленты с блоком протяжки и записи, соприкасающейся с пленкой, о т л и ч а ю щ и й с я тем, что призма содержит дополнительно прозрачное износостойкое покрытие, нанесенное на п л е н к у м а г н и т о о п т и ч е с к о г о материала, толщина которого удовлетворяет условию _ 2Ln 2Ln Xcos ( Изобретение относится к технике анализа спектра электрических сигналов и может найти применение в радиоэлектронике, вычислительной технике, локации и других областях техники. Наиболее близким по технической сущности к заявляемому является анализатор спектра электрических сигналов, состоящий из источника света, формирователя пучка света, поляризатора, призмы полного внутреннего отражения, на отражающей грани которой расположена плеика магнитоопти інфорліації .и И ческого материала (MOM), поляризатора, Фурье-объектива и фоторегистратора, расположенных последовательно по ходу луча света, фоторегистратор - в фокальной плоскости объектива, магнитной ленты с блоком протяжки и записи, соприкасающейся с пленкой MOM. Блок записи является электрическим входом анализатора, фоторегистратор - выходом. В пленке MOM полями рассеяния сигналограммы на магнитной ленте формируется структура намагниченности, аналогичная сигналограмме на ленте. О 4661 Свет дифрагирует на структуре намагниченности, и продифрзгировавшие лучи формируют в фокальной плоскости объектива спектр электрического сигнала. Недостатком прототипа является узкая 5 область анализируемых частот и низкая точность измерений, обусловленная провалами амплитудно-частотной характеристики (АЧХ) в области высоких и низких частот. Провалы АЧХ обусловлены зависимостью 10 магнитной восприимчивости MOM от периода сигналограммы, а также сдвигом фаз прод и ф р а г и р о в а в ш и х лучей при полном внутреннем отражении. В основу изобретения поставлена зада- 15 ча усовершенствовать анализатор спектра электрических сигналов, за счет выравнивания АЧХ путем сдвига фаз в износостойком слое, что расширяет область анализируемых частот и повышает точность измерения. 20 Поставленная задача решается тем, что в анализаторе спектра электрических сигналов, состоящем из источника лазерного излучения, формирователя пучка излучения, призмы полного внутреннего отражения с 25* пленкой MOM на отражающей грани, поляризатора, Фурье-объектива и фоторегистратора, расположенных последовательно по ходу гуча света, фоторегистратор - в фокальной плоскости объектива, магнитной ленты 30 с блоком протяжки и записи, выполненной с возможностью воздействия полями рассеяния на MOM, блок записи является электрическим входом анализатора, фоторегистратор - выходом, призма содер- 35 жит дополнительной слой износостойкого диэлектрического покрытия, нанесенного на MOM Толщина покрытия удовлетворяет ус- ° ловию: 40 4 п - показатель преломления. За счет сдвига фаз в износостойком слое компенсируется изменение АЧХ, обусловленное этим сдвигом, и за счет этого расширяется диапазон 'анализируемых частот и повышается точность измерения. На чертеже представлена оптическая схема устройства, 1 - лазерный источник света, 2 - формирователь пучка света, 3 призма полного внутреннего отражения, с отражающей гранью которой находится в оптическом контакте пленка MOM 4, 5 - поляризатор, 6 - Фурье-объектив, 7 - фоторегистратор, 8 - магнитная лента с блоком протяжки 10 и блоком записи 9, 11 - износостойкое диэлектрическое покрытие, расположенное между MOM 4 и лентой 8. Устройство работает следующим образом. На магнитную ленту 8 блоком записи 9 записывается исследуемый сигнал Блок протяжки 10 протягивает магнитную ленту 8 с сигналограммой под пленкой MOM 4 Поля рассеяния сигналограммы наводят в пленке MOM 4 структуру намагниченности, аналогичную сигналограмме Свет лазерного источника 1 расширяется формирователем 2 и, пройдя через призму 3, освещает пленку MOM 4, где дифрагирует на индуцированной структуре намагниченности. Продифрагировавшие лучи попадают в износостойкое пок р ы т и е . За счет т о г о , что лучи распространяются под разными углами, между ними возникает разность фаз После полного внутреннего отражения и прохождения покрытия в обратном направлении лучи света вновь п о п а д а ю т в MOM и дифрагирую. Лучи, продифрагировавшие после первого и второго прохода MOM, интерферируют. Поскольку разность фаз, возникшая при полном внутреннем отражении, д(
