Пристрій магнітного запису

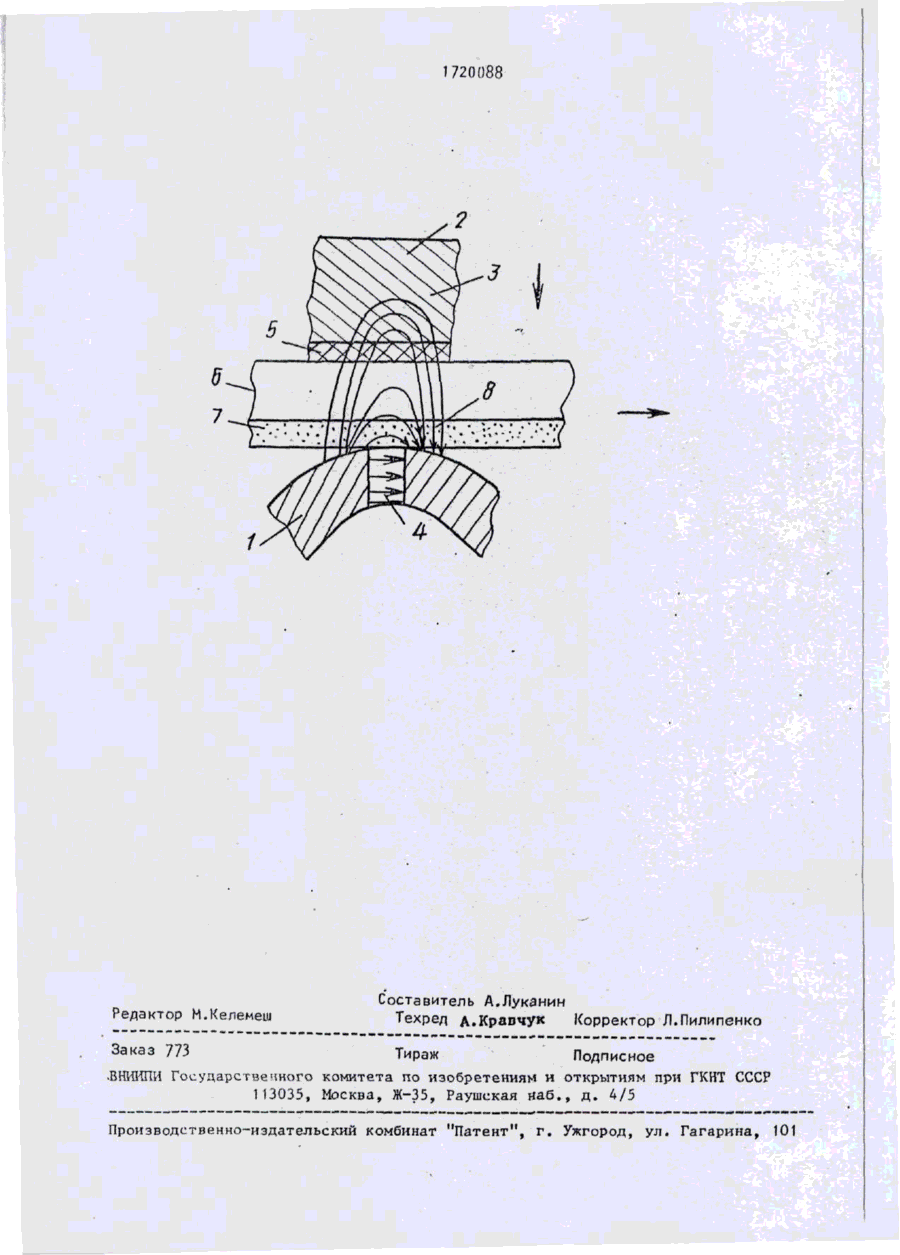

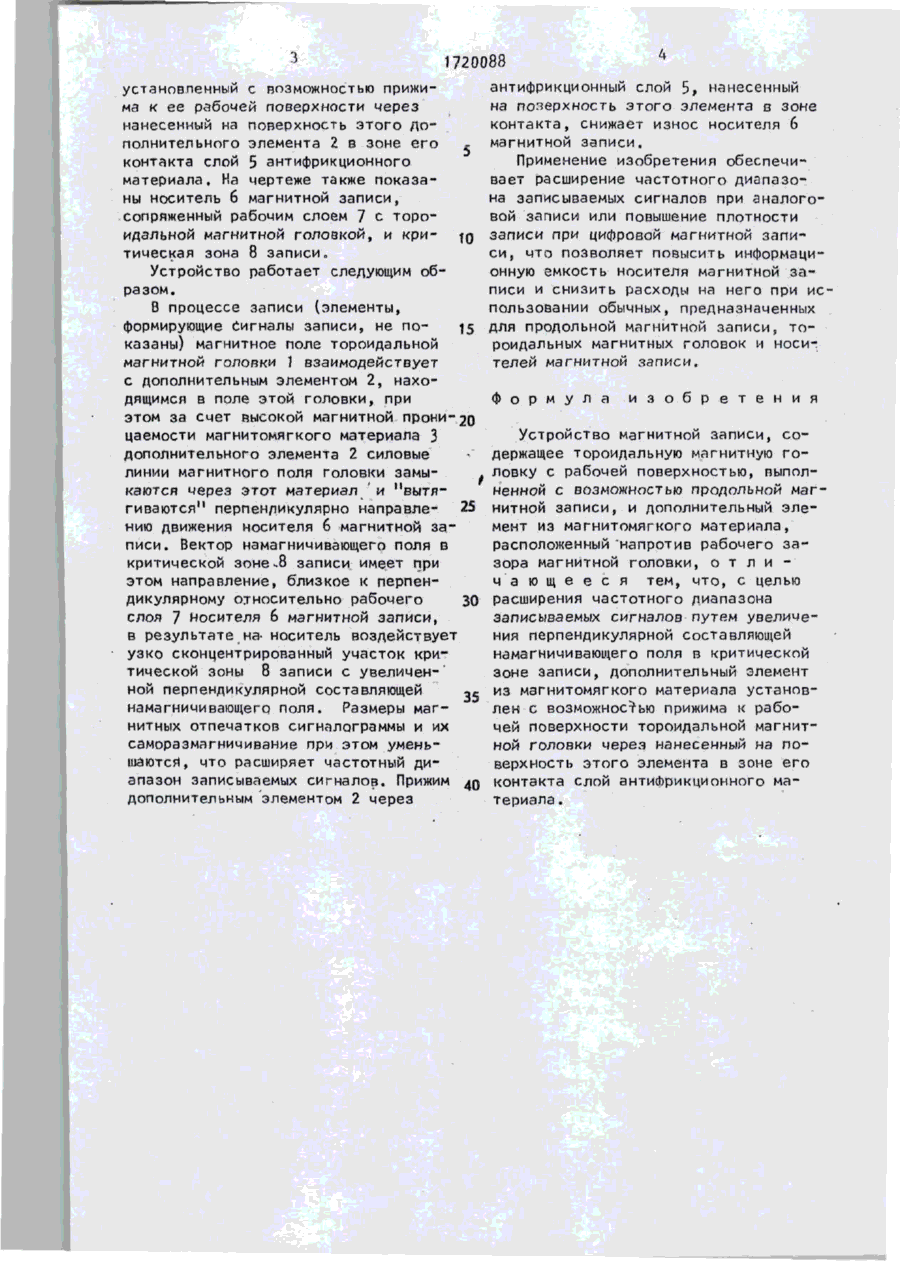

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 G 11 В 5/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t (21) Д116006/10 (22) 10.06.86 (46) 15.03.92. Бюл. № 10 (75) Ф.*,Панкрушев (53) 53^.852(088.8) 9 (56) Патент С А N 4581661, Ш кл. С 11 В 5 / 0 3 . (54) УСТРОЙСТВО МАГНИТНОЙ ЗАПИСИ (57) Изобретение относится к приборостроению и может использоваться в устройствах магнитной записи аналоговой и цифровой информации. Цель изобретения - расширение частотного диапазона записываемых сигналов путем увеличения перпендикулярной состапляющей намагничивающего поля в критической зоне записи„ В процессе записи магнитные силовые линии тороидальной магнитной головки 1 замыкаются через дополнительный элемент 2 из магнитомягкого материала 3,.расположенного напротив рабочего зазора 4 в поле магнитной головки. За . счет высокой магнитной проницаемости магнитомягкого материала 3 ло~ полнительного элемента силовые ли ний намагничивающего поля магнитной головки вытягиваются перпендикулярно направлению движения носителя 6 магнитной записи, в рабочем слое 7 которого вектор намагничивающего поля в критической зоне 8 записи имеет увеличенную перпендикулярную составляющую. Это снижает размеры магнитных отпечатков сигналограммы и их саморазмагничивание, что расширяет частотный диапазон записываемых сигналов. Дополнительный элемент 2 осуществляет прижим к рабочей поверхности магнитной головки через нанесенный на него в зоне контакта слои 5 антифрикционного материала, что уменьшает износ носителя магнитной записи. Изобретение позволяет расширить частотный диапазон записываемых сигналов при аналоговой записи или повысить плотность записи при цифровой записи и снизить расходы на носитель при использовании обычных предназначенных для продольной магнитной записи тороидальных магнитных головок и носителей магнитной записи. 1 ил. С to о 00 00 Изобретение относится к приборостроению, а именно к технике магнитной записи, и может использоваться в аппаратуре магнитной записи аналоговой и цифровой информации. •Цель изобретения - расширение частотного диапазона записываемых сигналов путем увеличения перпендикулярной составляющей намагничивающего по* ля в критической зоне записи.j \ > і• На чертеже приведено предлагаемое устройство. Устройство содержит тороидальную магнитную головку 1 с рабочей поверхностью (не обозначена), выполненной с возможностью продольной магнитной записи, дополнительный элемент 2 из магнитомягкого материала 3, расположенный напротив рабочего зазора 4 трроидальной магнитной головки 1 и 1720088 установленный с возможностью прижима к ее рабочей поверхности через нанесенный на поверхность этого дополнительного элемента 2 в зоне его контакта слой 5 антифрикционного материала. На чертеже также показаны носитель 6 магнитной записи, сопряженный рабочим слоем 7 с тороидальной магнитной голозкой, и кри- 10 тическая зона 8 записи. Устройство работает следующим образом. В процессе записи (элементы, формирующие Сигналы записи, не по15 казаны) магнитное поле тороидальной магнитной головки 1 взаимодействует с дополнительным элементом 2, находящимся в поле этой головки, при этом за счет высокой магнитной прони~20 цаемости магнитомягкого материала 3 дополнительного элемента 2 силовые линии магнитного поля головки замым каются через этот материал и "вытягиваются перпендикулярно направле- 25 нию движения носителя 6 магнитной за~ писи. Вектор намагничивающего поля в критической зоне-8 записи имеет при этом направление, близкое к перпендикулярному относительно рабочего 30 слоя 7 носителя 6 магнитной записи, в результате на- носитель воздействует узко сконцентрированный участок критической зоны 8 записи с увеличенной перпендикулярной составляющей намагничивающего поля. Размеры маї— 35 нитных отпечатков сигналограммы и их саморазмагничивание при этом уменьшаются, что расширяет частотный диапазон записываемых сигналов. Прижим дополнительным элементом 2 через 4 антифрикционный слой 5, нанесенный на поверхность этого элемента в зоне контакта, снижает износ носителя 6 магнитной записи. Применение изобретения обеспечивает расширение частотного диапазона записываемых сигналов при аналоговой записи или повышение плотности записи при цифровой магнитной записи, что позволяет повысить информационную емкость носителя магнитной записи и снизить расходы на него при использовании обычных, предназначенных для продольной магнитной записи, тороидальных магнитных головок и носителей магнитной записи. Ф о р м у л а и з о б р е т е н и я Устройство магнитной записи, содержащее тороидальную магнитную г о ловку с рабочей поверхностью, выполненной с возможностью продольной маї— нитной записи, и дополнительный элемент из магнитомягкого материала, расположенный напротив рабочего зазора магнитной головки, о т л и ч а ю щ е е с я тем, что, с целью расширения частотного диапазона записываемых сигналов путем увеличения перпендикулярной составляющей намагничивающего поля в критической зоне записи, дополнительный элемент из магнитомягкого материала установлен с возможностью прижима к рабочей поверхности тороидальной магнитной головки через нанесенный на поверхность этого элемента в зоне его контакта слой антифрикционного материала . 1720088 Редактор М.Келемеш Составитель А.Луканин Техред А.Кравчук Корректор Л.Пилипенко Заказ 773 Тираж Подписное • Н И І Государственного комитета по изобретениям и открытиям при ГКНТ СССР В И ПЇ 113035, Москва, Ж-35, Раушская иаб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
